ESP32-S3-ETH

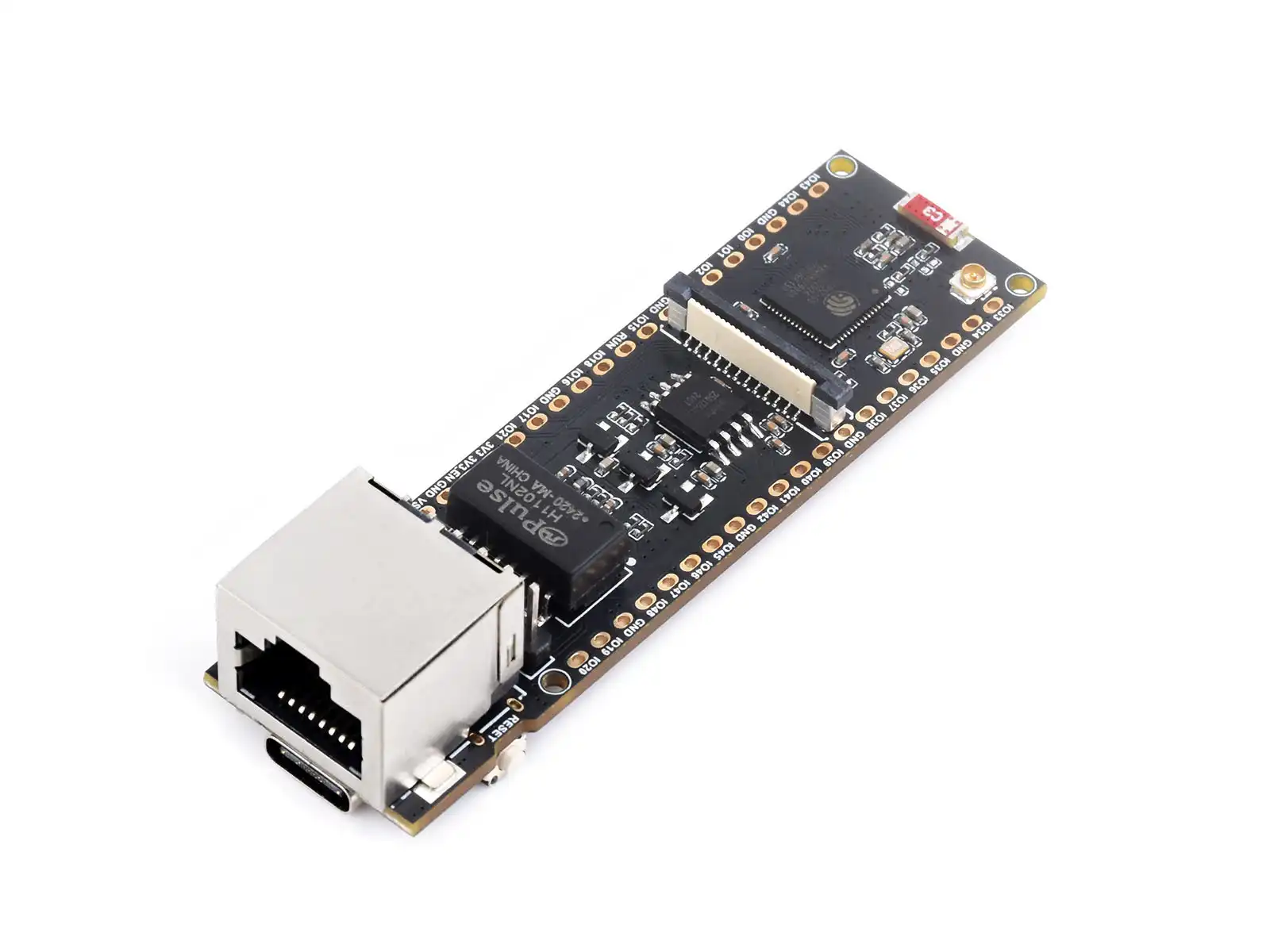

- ESP32-S3-ETH

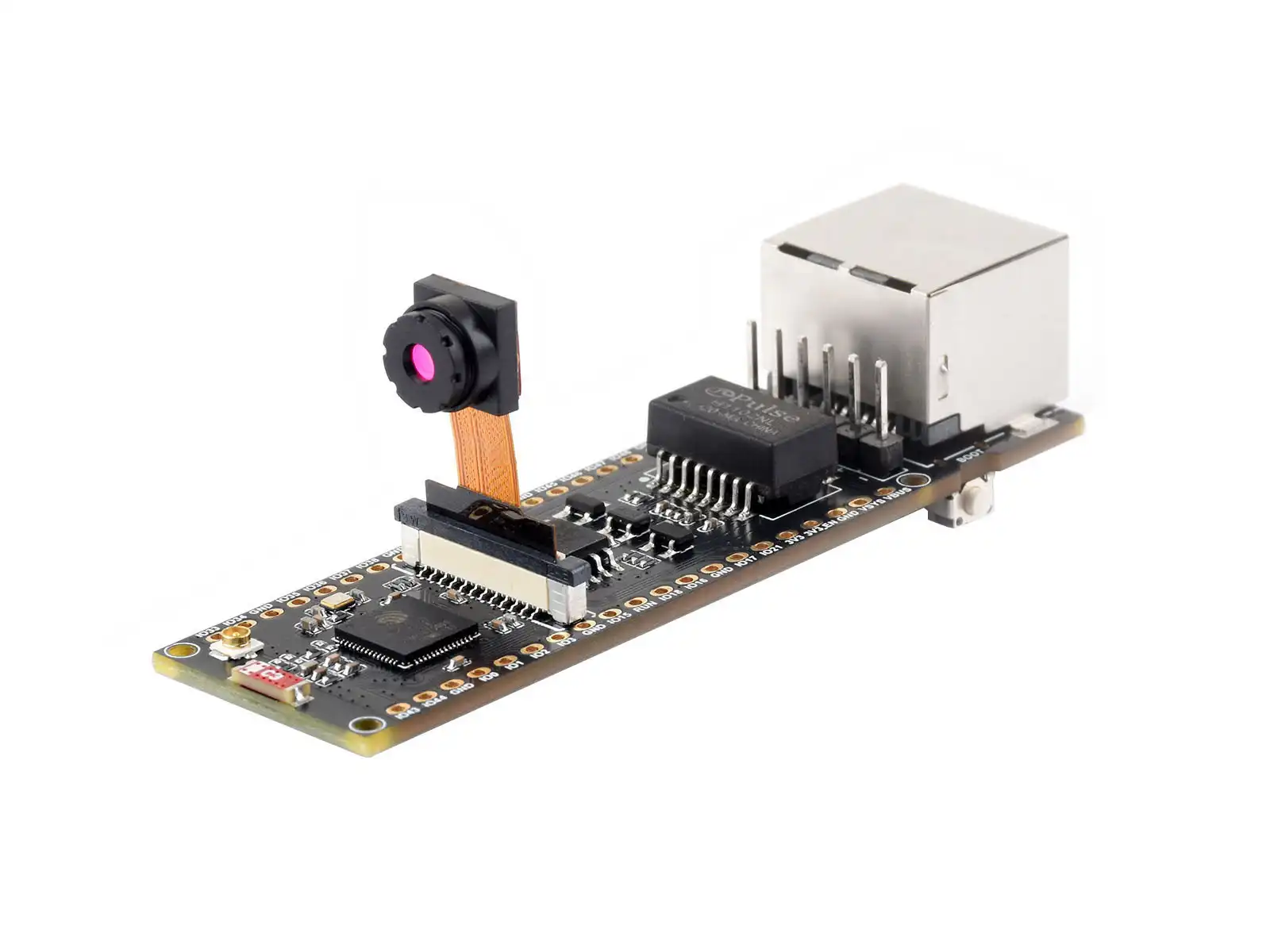

- ESP32-S3-ETH-CAM-KIT

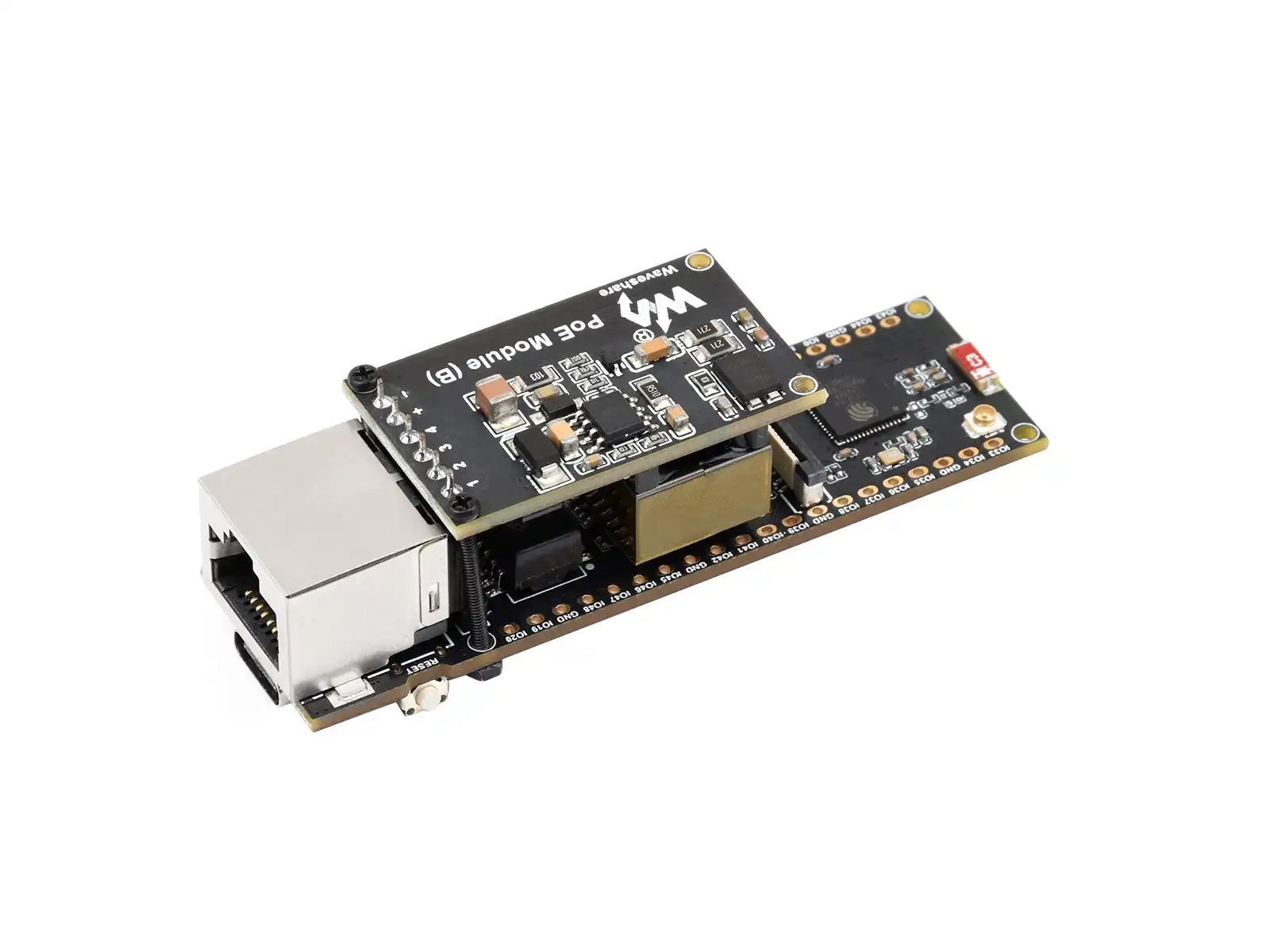

- ESP32-S3-POE-ETH

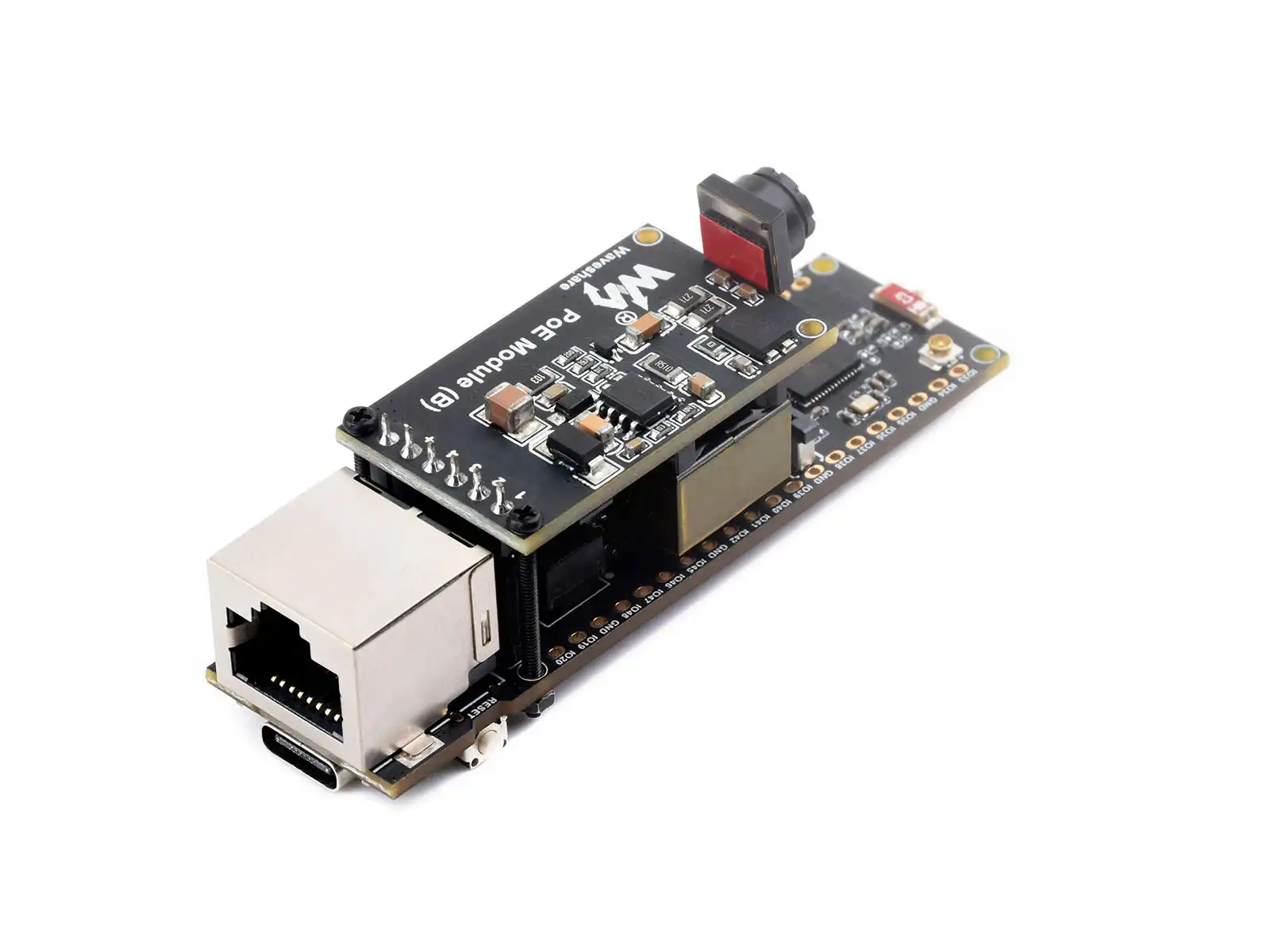

- ESP32-S3-POE-ETH-CAM-KIT
ESP32-S3-ETH 是一款基于 ESP32-S3R8 设计的以太网开发板，具备 Wi-Fi、蓝牙和有线以太网连接功能。开发板预留 PoE 扩展接口，连接 PoE 模块后可通过网线供电；名称中带 POE 的套装随附 PoE 模块。板载摄像头接口，支持 OV5640 等主流摄像头，可进行图像和视频采集。开发板还预留了 Pico 兼容接口，支持部分树莓派 Pico 扩展板，适用于物联网、图像采集、智能家居及人工智能项目。
如果你在寻找：
- 用 AI 工具加速开发： 可将此页链接发给 AI 工具，以帮助它准确理解板卡硬件、生成可用代码。
- 用 Arduino IDE 开发： 看 Arduino 开发
- 用 ESP-IDF 开发： 看 ESP-IDF 开发
- 烧录固件或擦除 Flash： 参见 Flash 固件的烧录与擦除
- 下载原理图、规格书、示例代码： 看 相关资料
- 遇到问题： 看 产品 FAQ 或联系 技术支持
| SKU | 产品 |
|---|---|
| 28972 | ESP32-S3-ETH |
| 28770 | ESP32-S3-ETH-CAM-KIT |
| 28771 | ESP32-S3-POE-ETH |
| 28772 | ESP32-S3-POE-ETH-CAM-KIT |
产品特性
- 基于 ESP32-S3R8 高性能芯片，配备 Xtensa 32 位 LX7 双核处理器，主频高达 240 MHz
- 集成 512 KB SRAM 和 384 KB ROM，内置 8 MB PSRAM 和 16 MB Flash
- 支持 2.4 GHz Wi-Fi 和 Bluetooth 5（LE），内置天线，支持外接天线
- 板载 W5500 以太网芯片，通过 SPI 接口扩展 10/100 Mbps 网络连接
- 板载 PoE 扩展接口，可连接符合 IEEE 802.3af 标准的 PoE 模块实现以太网供电
- 板载摄像头接口，支持接入 OV5640 等主流摄像头，适用于图像和视频采集
- 板载 USB Type-C 接口，支持供电、调试和固件下载
- 板载 Micro SD 卡槽，可通过 SD 卡存储图片和文件
- 板载 Pico 兼容接口，可连接部分树莓派 Pico 扩展板

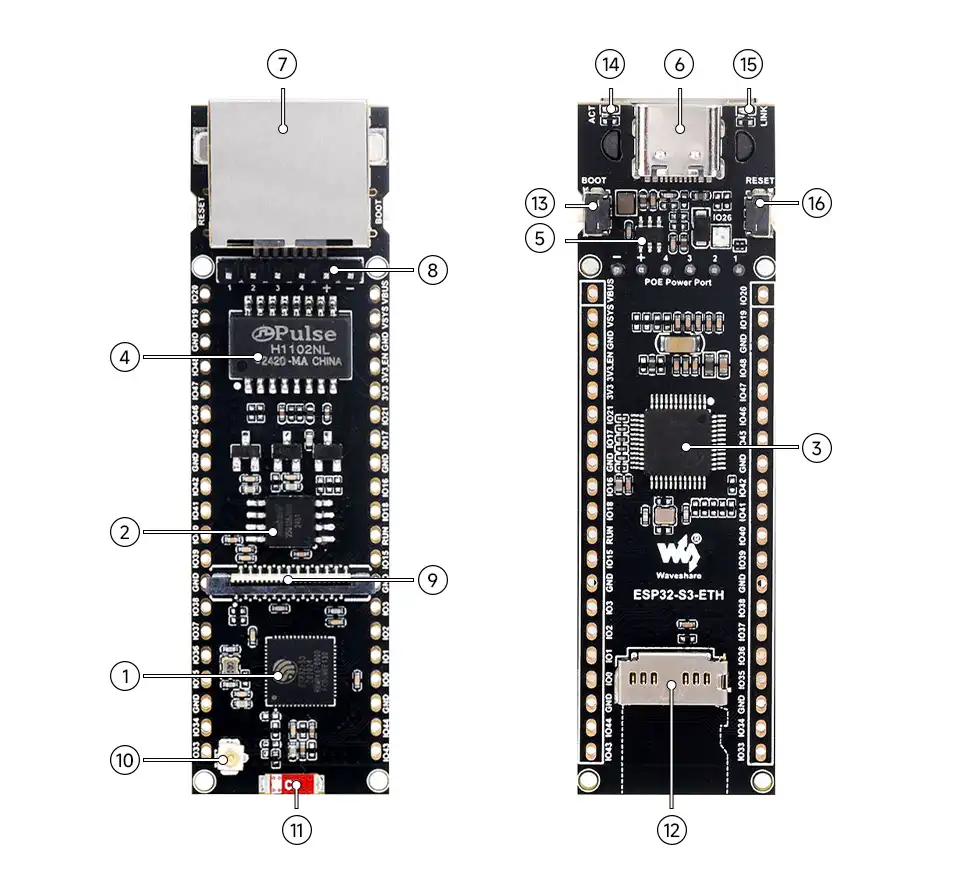

资源接口
- ESP32-S3R8 双核处理器，高达 240 MHz 的运行频率
- W25Q128 16 MB Flash，用于储存程序和数据
- W5500 网口芯片
- H1102NLT 网络变压器
- JW5060 稳压芯片
- USB Type-C 接口 可用于下载程序和供电
- 以太网接口 RJ45 10/100 Mbps 自适应网口
- PoE 扩展接口 可连接 PoE 模块；名称中带
POE的套装随附该模块 - 摄像头接口 可接入 OV5640 等摄像头
- IPEX 1 代天线接口 预留接口，须改焊电阻使能
- 陶瓷天线 默认使能，可改焊设置为 IPEX 外接天线
- Micro SD 卡槽
- BOOT 按键
- ACT 指示灯
- LINK 指示灯
- RESET 按键

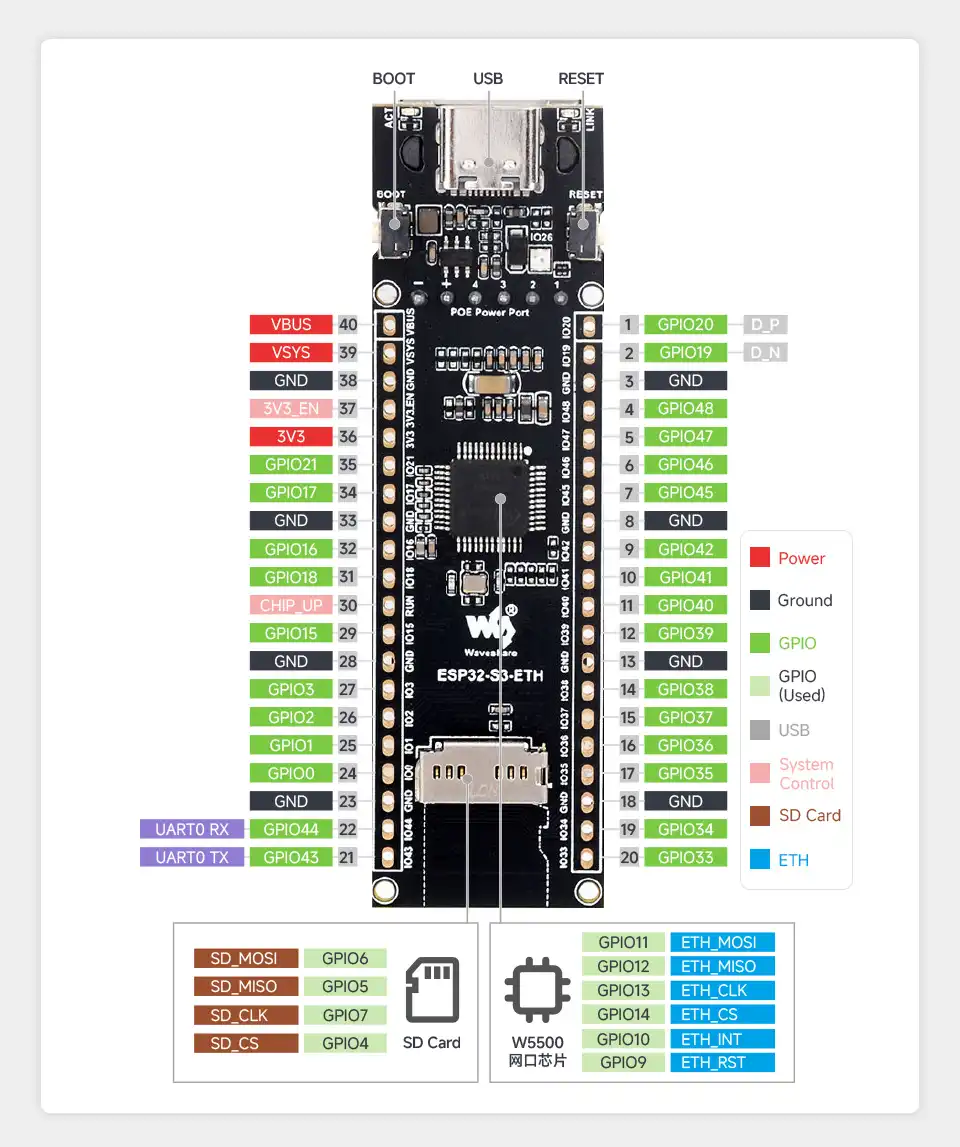

引脚分布

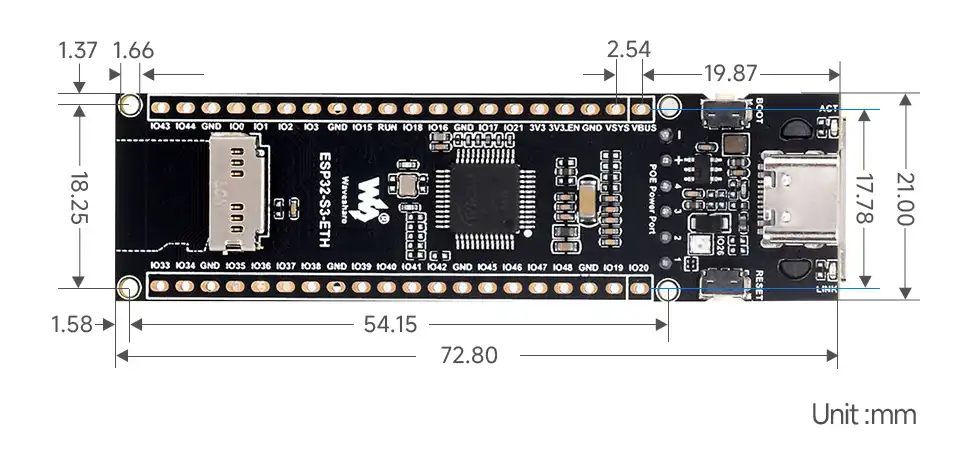

产品尺寸
