ESP32-S3-ETH-8DI-8RO

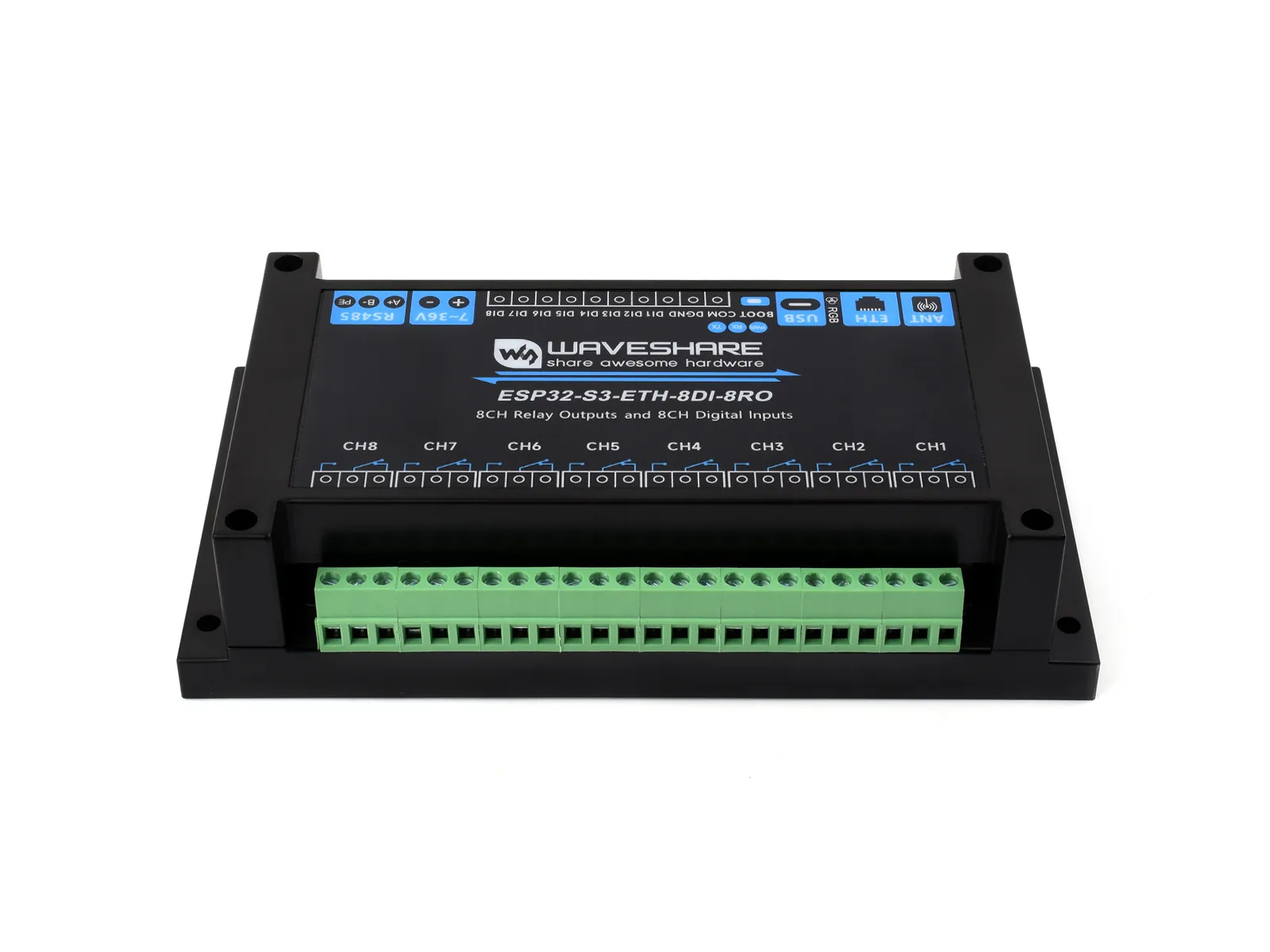

- ESP32-S3-ETH-8DI-8RO

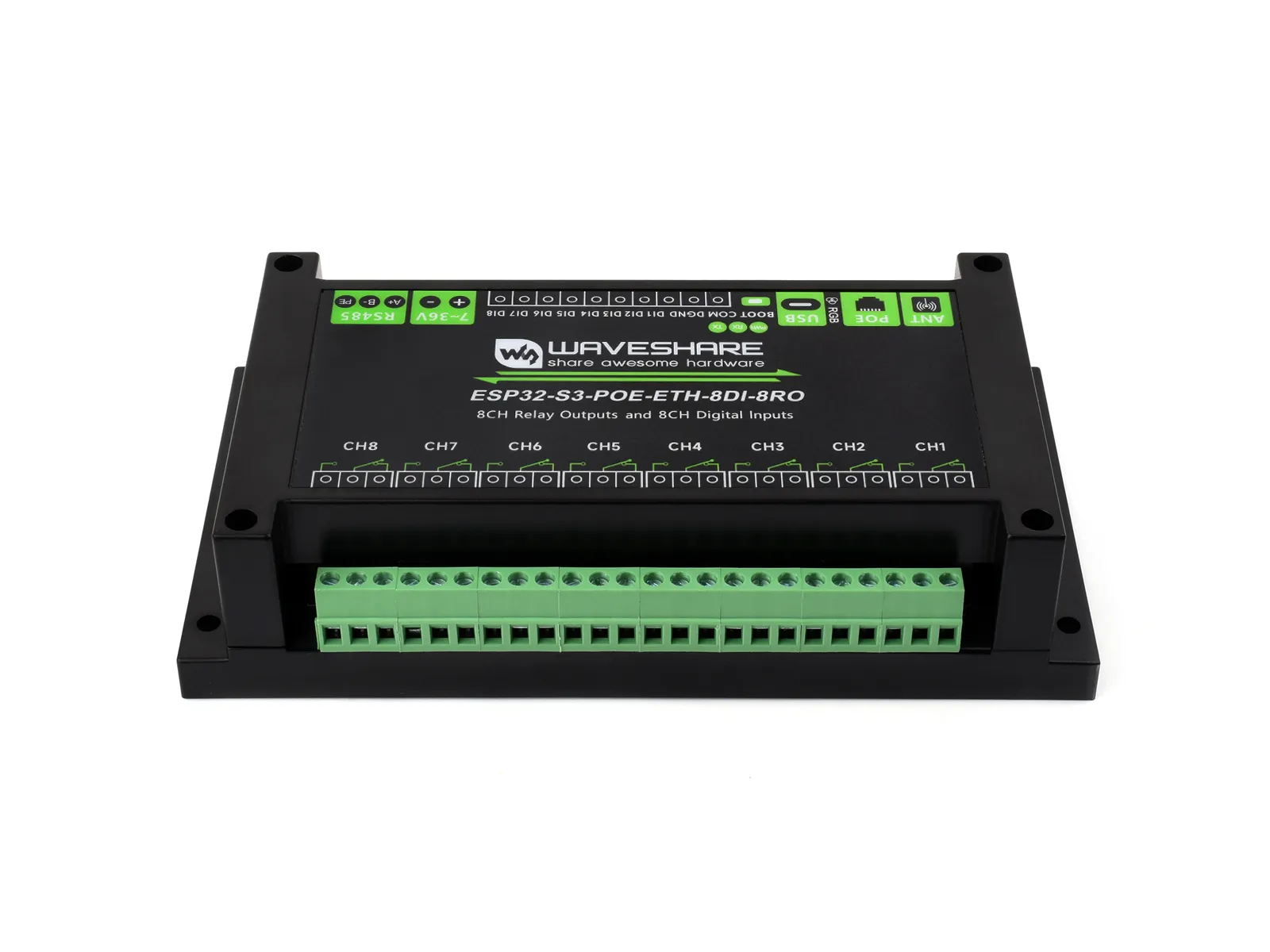

- ESP32-S3-POE-ETH-8DI-8RO

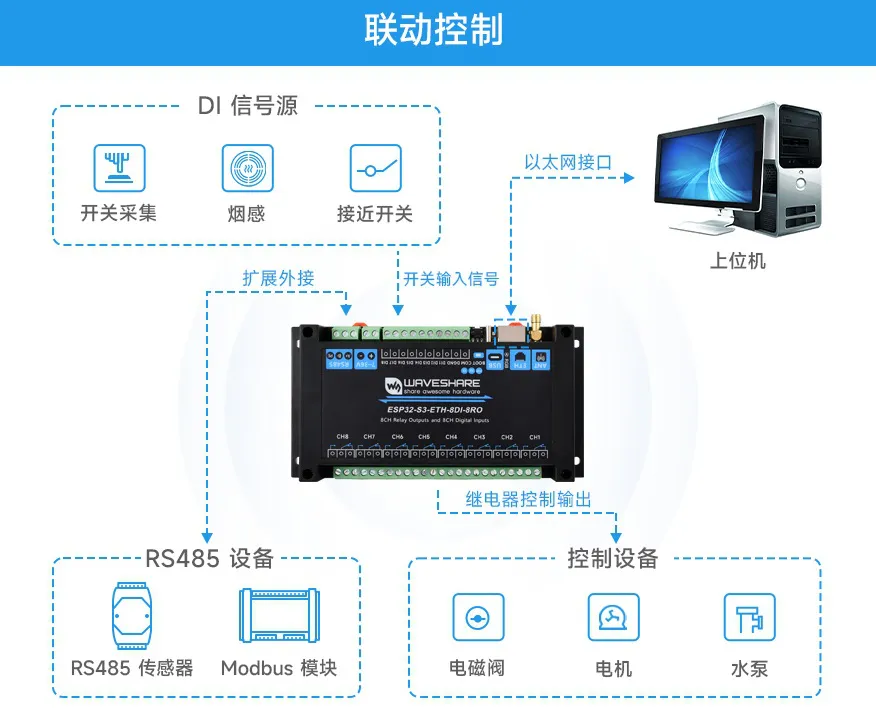

ESP32-S3-ETH-8DI-8RO 是一款基于 ESP32-S3 主控，支持 WiFi、蓝牙、RS485、网口 等外设接口的工业级 8 路 WiFi 网络继电器。内置电源隔离、光耦隔离等保护电路，安全稳定更可靠,适用于AIoT领域。
| SKU | 产品 |
|---|---|
| 31130 | ESP32-S3-ETH-8DI-8RO |
| 30838 | ESP32-S3-POE-ETH-8DI-8RO |
产品特性
- 基于 ESP32-S3 单片机，其上搭载 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
- 集成 2.4GHz WiFi 和低功耗蓝牙 (Bluetooth LE) 双模无线通信，具有优越的射频性能
- 采用优质继电器，允许接入负载：≤10A 250V AC 或 ≤10A 30V DC
- 板载隔离型 RS485 接口，方便外扩接入各种 RS485 Modbus 工业扩展模块或传感器
- 板载 GPIO 排针接口，可用于扩展其他设备，例 RS232 / 传感器等功能
- 板载 USB Type-C 接口，可用于供电和下载调试，方便开发使用
- 板载有接线端子供电接口，支持 7~36V 宽电压范围供电，方便工业供电使用
- 板载光耦隔离，避免继电器外接高压电路干扰控制芯片
- 板载数字隔离，避免外部信号干扰控制芯片
- 板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
- 板载蜂鸣器，RGB 彩灯，以及电源和 RS485 收发指示灯，方便感知设备的运行工作状态
- 导轨式 ABS 保护外壳，方便安装使用，带外壳更安全
产品参数
| 参数名称 | 参数 |
|---|---|
| 供电电压 | 7~36V （或 5V/1A Type-C 接口） |
| 继电器路数 | 8 路 |
| 数字输入路数 | 8 路 |
| 触点类型 | 一常开一常闭 |
| 通信协议 | USB 协议 |
| 产品尺寸 | 90（H）x 175（V） mm |

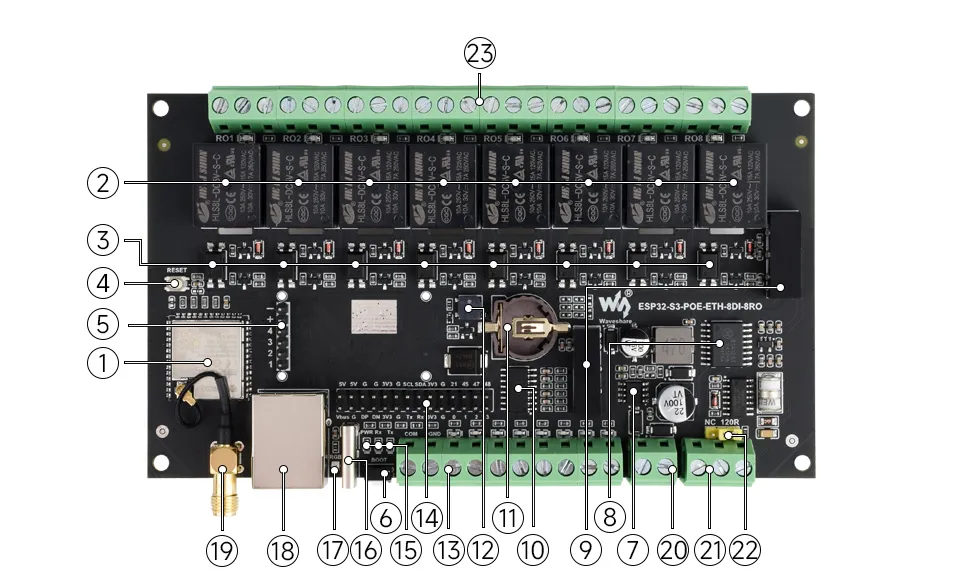

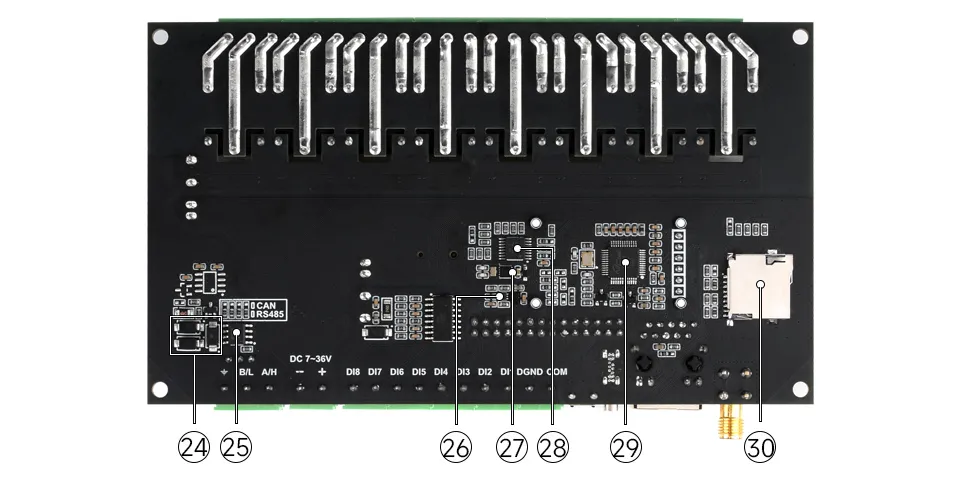

资源简介
- ESP32-S3 主频高达 240MHz，搭载 2.4GHz WiFi 和低功耗蓝牙
- 优质继电器 单路继电器允许接入负载：≤10A 250V AC 或 ≤10A 30V DC
- 光耦隔离 避免继电器外接高压电路干扰控制芯片
- 复位按键
- PoE 接口 可以接入 PoE 模块 （仅 PoE 网口版）
- BOOT 按键
- 电源芯片
- 数字隔离 避免外部信号干扰控制芯片
- 电源隔离 提供稳定隔离电压，隔离端无须额外供电
- 双向光耦隔离
- RTC 电池接口
- 蜂鸣器
- 开关量输入接口
- 排针接口 可接入其他设备
- 工作指示灯
PWR：电源指示灯;
RXD：RS485 接收指示灯;
TXD：RS485 发送指示灯 - USB Type-C 接口 可用于设备供电，固件下载和 USB 通信
- WS2812 RGB 彩灯 可通过 GPIO38 引脚控制
- 网口
- 外部天线连接座 SMA 母孔天线座，用于 WiFi 和蓝牙无线通信
- 电源接线端子 支持 DC 7~36V 宽电压范围供电
- RS485 通信接口 支持连接外部 RS485 设备
- RS485 匹配电阻 预留 120R 匹配电阻，可跳线帽使能
- 继电器接线端子 方便用户连接设备
- 板载 TVS（瞬态电压抑制管） 可有效抑制电路中的浪涌电压和瞬态尖峰电压
- RS485 转换芯片
- MP1605GTF-Z DC-DC 电源模块
- PCF85063ATL RTC 芯片，可实现一些定时任务
- TCA9554PWR 扩展 IO，用于控制继电器
- W5500 通过 SPI 接口扩展 10/100Mbps 网络连接
- Micro SD 卡槽 支持外接 SD 卡存储图片和文件

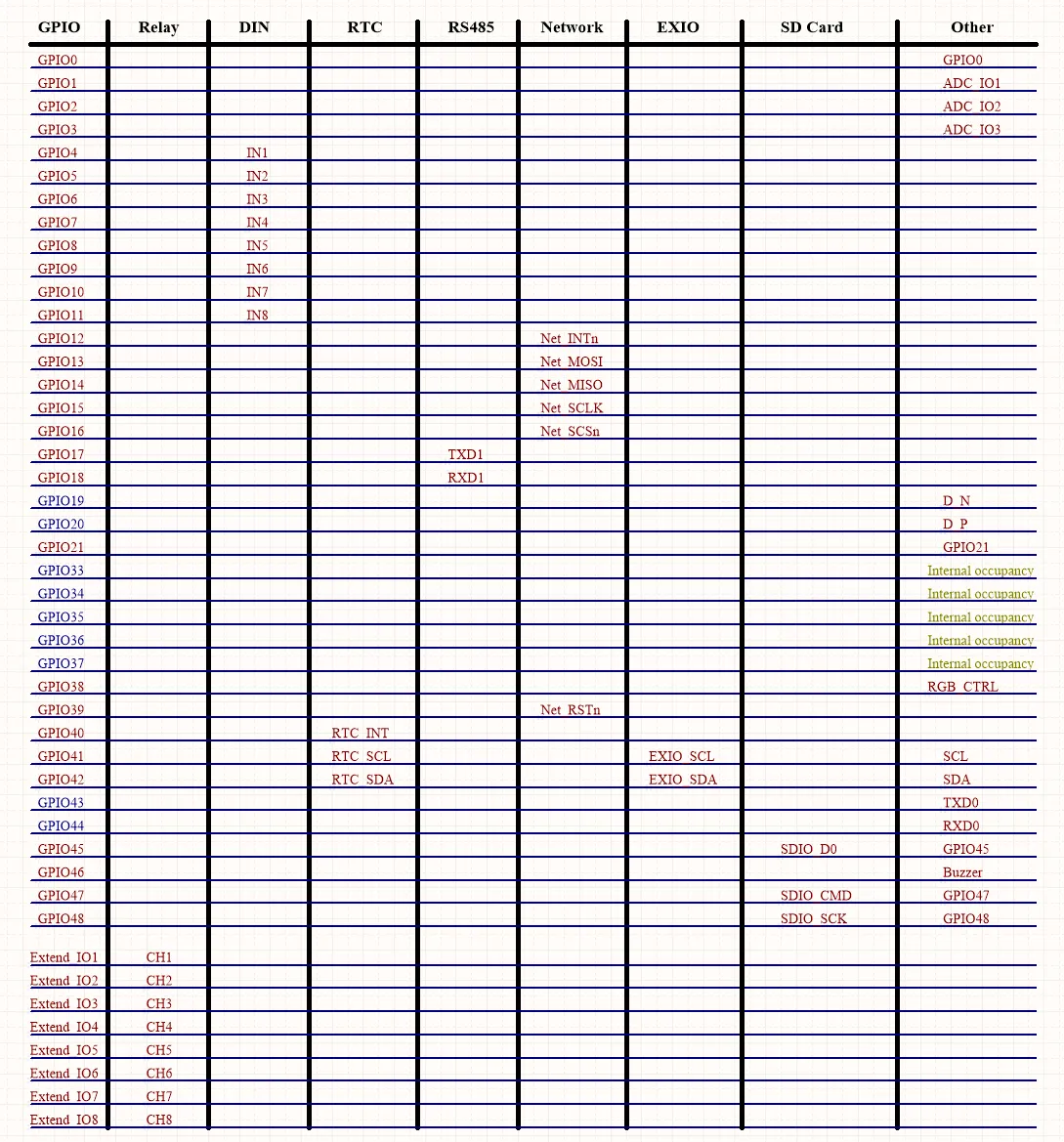

接口介绍
-

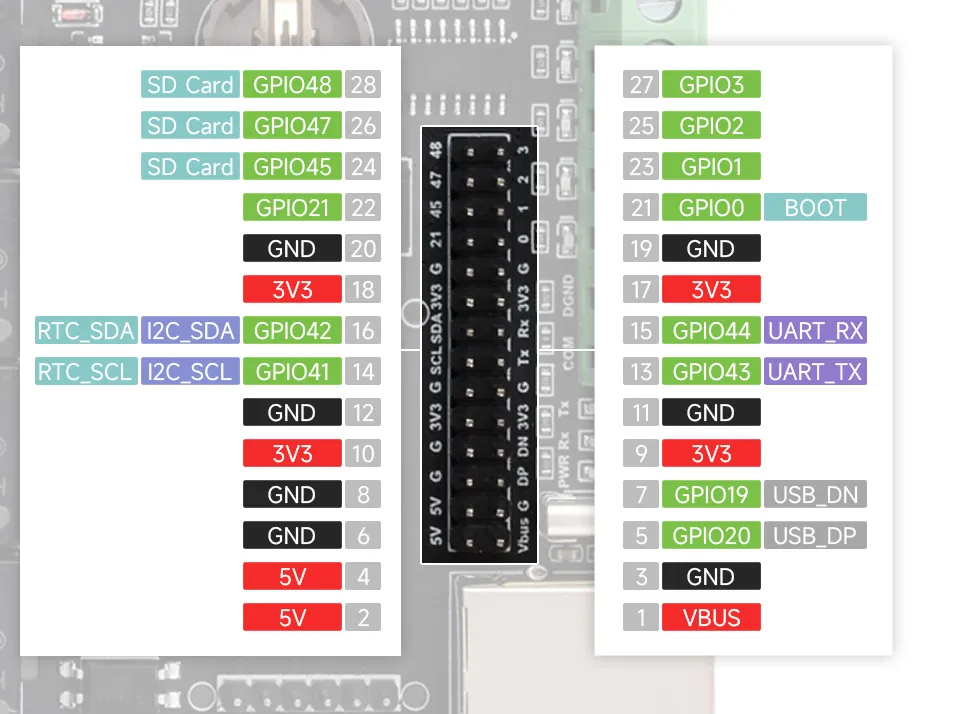

排针接口
-
继电器
控制 EXIO 功能 EXIO1 1 号继电器的控制引脚 EXIO2 2 号继电器的控制引脚 EXIO3 3 号继电器的控制引脚 EXIO4 4 号继电器的控制引脚 EXIO5 5 号继电器的控制引脚 EXIO6 6 号继电器的控制引脚 EXIO7 7 号继电器的控制引脚 EXIO8 8 号继电器的控制引脚 -
数字输入
控制 EXIO 功能 GPIO4 1 号数字输入检测引脚 GPIO5 2 号数字输入检测引脚 GPIO6 3 号数字输入检测引脚 GPIO7 4 号数字输入检测引脚 GPIO8 5 号数字输入检测引脚 GPIO9 6 号数字输入检测引脚 GPIO10 7 号数字输入检测引脚 GPIO11 8 号数字输入检测引脚 -
W5500 网口芯片
控制 GPIO 功能 GPIO12 ETH_INT GPIO13 ETH_MOSI GPIO14 ETH_MISO GPIO15 ETH_SCLK GPIO16 ETH_CS -
SD Card
控制 GPIO 功能 GPIO45 SD_D0 GPIO47 SD_CMD GPIO48 SD_SCK NC SD_D3 NC SD_D1 NC SD_D2 -
RS485
控制 GPIO 功能 GPIO17 RS485 对应 UART 的 TX 引脚 GPIO18 RS485 对应 UART 的 RX 引脚 -
RTC
控制 GPIO 功能 GPIO40 RTC_INT，RTC 中断接收引脚 GPIO41 RTC_SCL，I2C 时钟线 GPIO42 RTC_SDA，I2C 数据线 -
EXIO
控制 GPIO 功能 GPIO41 扩展 IO 的时钟线，I2C 时钟线 GPIO42 扩展 IO 的数据线，I2C 数据线 -
RGB 灯珠
控制 GPIO 功能 GPIO38 RGB 控制引脚 -
蜂鸣器
控制 GPIO 功能 GPIO46 蜂鸣器的控制引脚 -
BOOT 按键
控制 GPIO 功能 GPIO0 BOOT 按键控制引脚

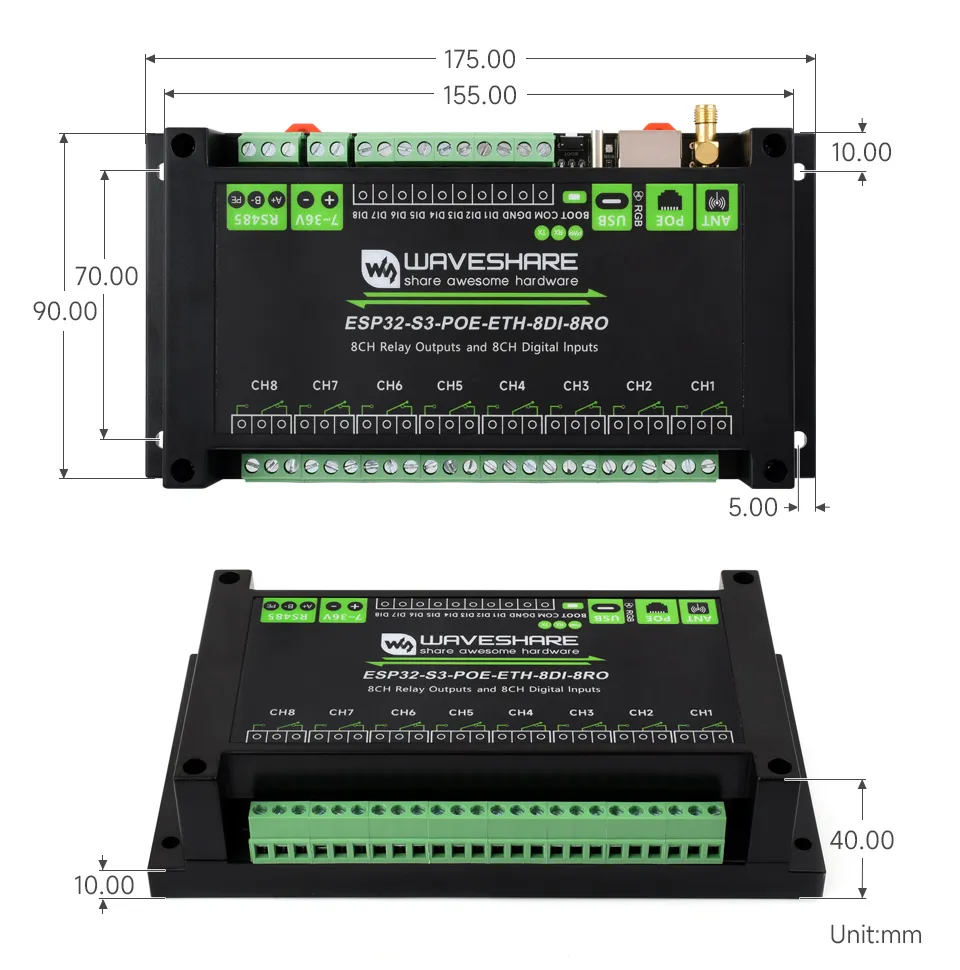

产品尺寸

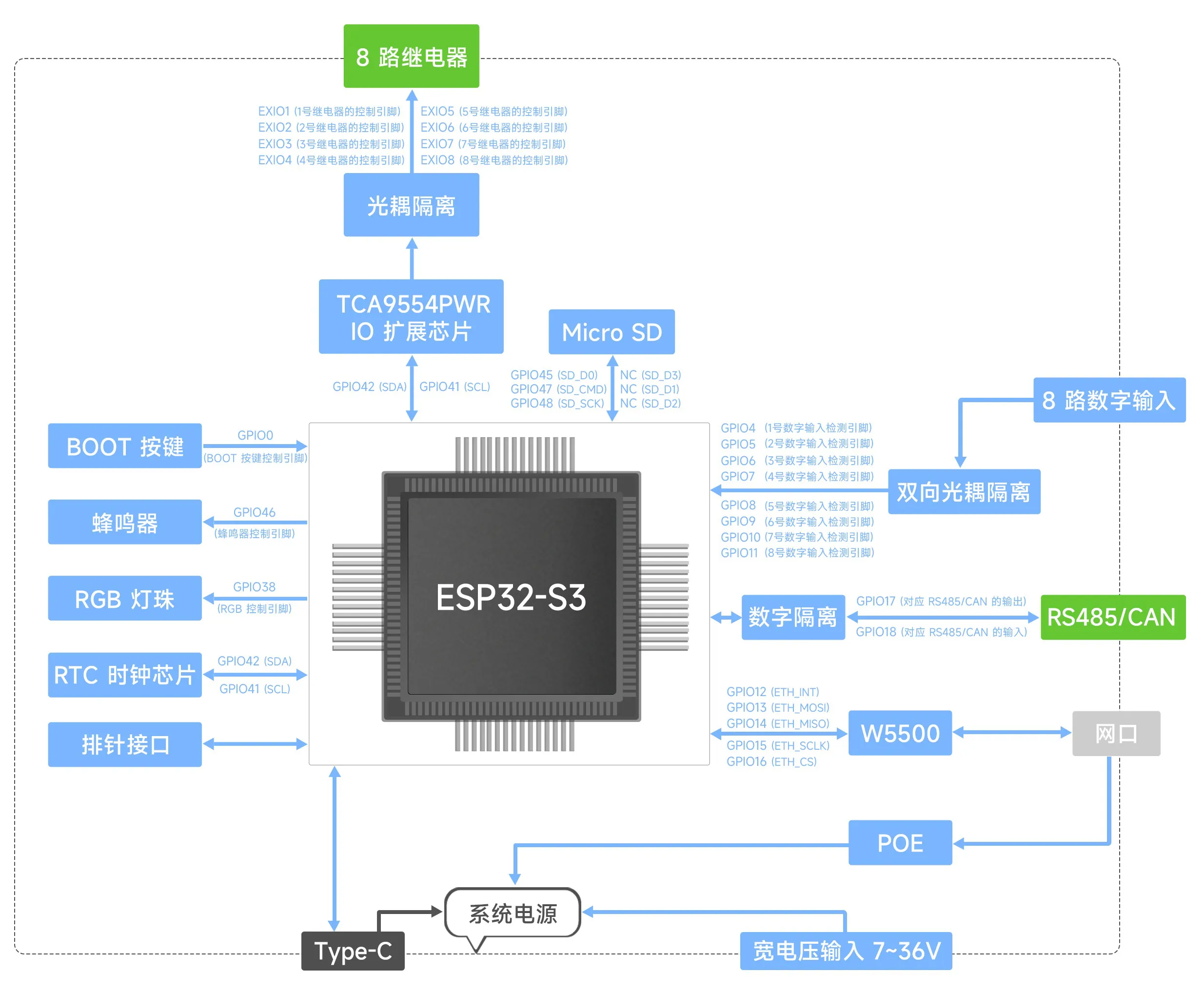

实现逻辑
接口说明
