Flash 固件的烧录与擦除

ESP32-S3-ETH 示例程序包提供了测试固件，可通过直接烧录固件检查板载功能。

  • 示例程序包：参见 相关资料
  • 固件目录：ESP32-S3-ETH-Demo/Arduino/bin
  • Factory_Testing.bin：板载功能测试固件
  • ETH_Web_CAM.bin：以太网摄像头测试固件
  • 烧录地址：0x00
擦除前备份

擦除 Flash 或烧录其他固件会覆盖设备中已有的固件和配置。确认无需保留现有数据后再操作。

  1. 下载并解压乐鑫官方烧录工具 Flash Download Tool。

  2. 运行解压目录中的 Flash Download Tool。芯片类型选择 ESP32-S3，下载接口选择 USB。

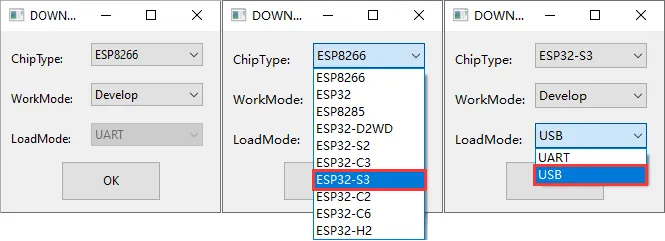

Flash Download Tool 启动界面

  1. 在烧录界面中设置参数：

    • 选择开发板对应的 COM 口。
    • 将 BAUD 设置为 1152000。
    • 点击文件选择按钮，选择 Factory_Testing.bin 或 ETH_Web_CAM.bin。
    • 在固件右侧的地址栏填写 0x00。
    • 勾选固件所在行左侧的复选框。

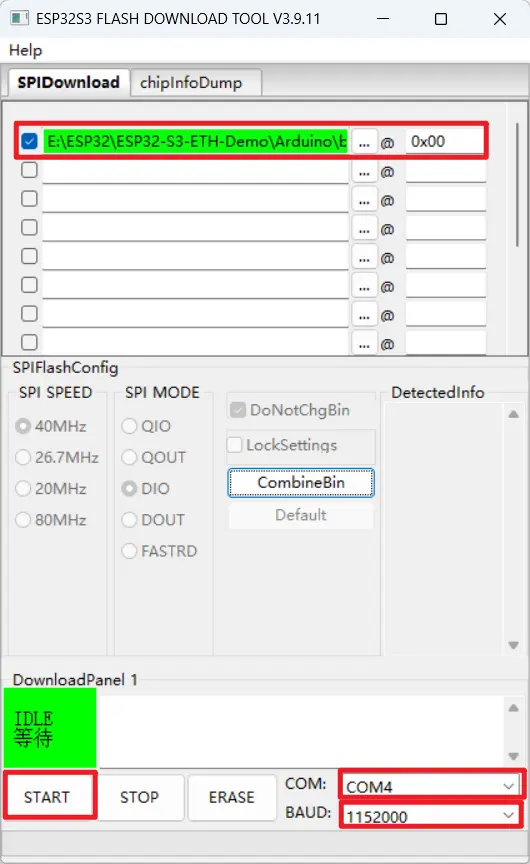

Flash 固件和烧录参数设置

  1. 点击 START 开始烧录，等待进度完成。

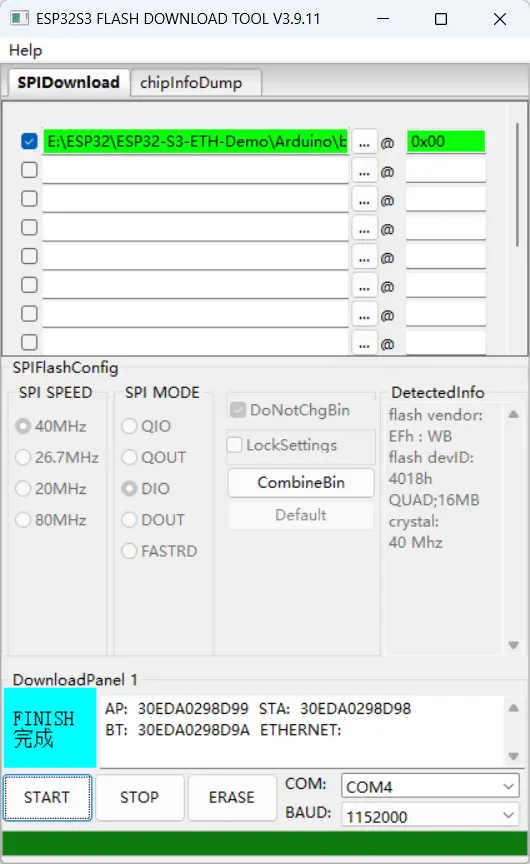

Flash 固件烧录完成

  1. 按下开发板的 RESET 按键，重新启动固件。
进入下载模式

如果工具长时间显示等待同步或无法连接，请按住 BOOT，按下并松开 RESET，再松开 BOOT。开发板进入下载模式后，重新开始烧录。
