ESP32-S3-GEEK
ESP32-S3-GEEK 是一款微雪 (Waveshare) 为极客设计的开发板，板载 USB-A 公口、1.14 英寸 LCD 屏幕、Micro SD 卡槽等外设，支持 2.4GHz WiFi 和 BLE 5，集成 16MB Flash 和 2MB PSRAM，提供 I2C 接口、UART 接口和 GPIO 接口，可以为你的项目提供更多可能。
产品特性
- 主芯片采用乐鑫 ESP32-S3R2
- 搭载 Xtensa® 32 位 LX7 双核处理器，主频高达 240 MHz
- 内置 512 KB SRAM、384KB ROM、2MB 的片上 PSRAM、板载 16MB Flash 存储器
- 板载 1.14 英寸 240×135 像素的 65K 彩色 IPS LCD 显示屏
- 集成 2.4 GHz Wi-Fi 和 低功耗蓝牙 Bluetooth 5 (LE)
- Wi-Fi 支持基础结构型网络 (Infrastructure BSS)Station 模式、SoftAP 模式和 Station + SoftAP 模式
- Wi-Fi 支持 1T1R 模式，数据速率高达 150 Mbps
- 蓝牙支持高功率模式 (20 dBm)
- 蓝牙与 Wi-Fi 共存，共用同一个天线
- 板载 3PIN UART 接口，可用于实现 USB 串口转接器的功能
- 板载 3PIN GPIO 接口，可用于调试其他模块或 ADC 采集等功能
- 板载 4PIN I2C 接口，可用于测试目标板
- 配备塑料外壳以及相关连接线材
- 提供完善的开源例程资料，方便编程学习和开发项目

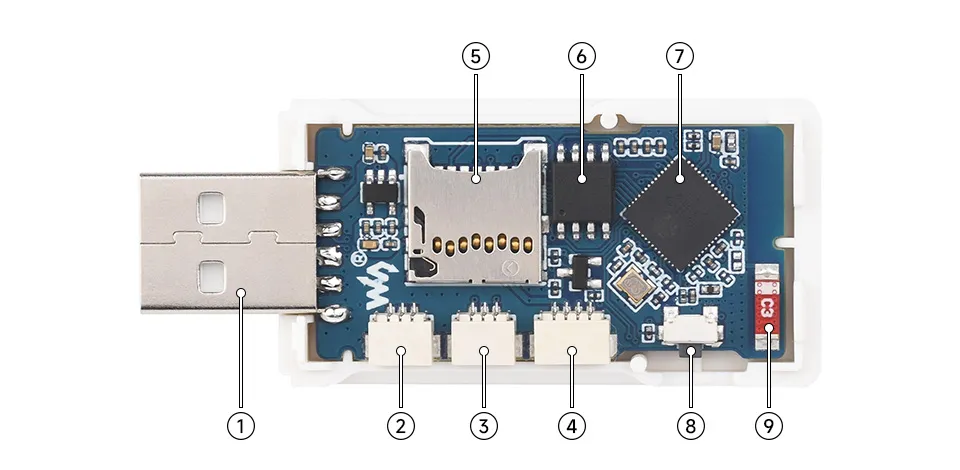

板载资源
- USB-A 接口
- UART 接口
- GPIO 接口
- I2C 接口
- Micro SD 卡槽
- 16MB NOR-Flash
- ESP32-S3
- BOOT 按键
- 板载贴片天线
LCD 屏幕参数
| 工作电压 | 3.3V / 5V | 分辨率 | 240 × 135 pixels |
|---|---|---|---|
| 通信接口 | 4-wire SPI | 显示尺寸 | 24.91 × 14.86 (mm) |
| 显示面板 | IPS | 像素大小 | 0.1101 × 0.1035 (mm) |
| 控制芯片 | ST7789 | 产品尺寸 | 61.00 × 24.50 (mm) |

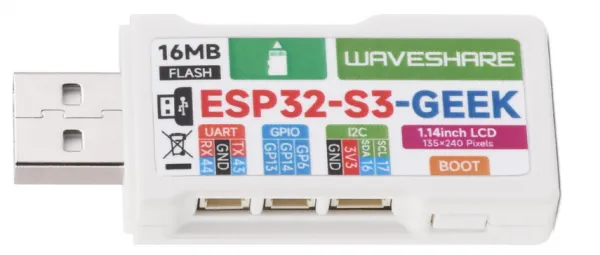

接口说明
产品尺寸
开发方式
ESP32-S3-GEEK 支持 Arduino IDE 和 ESP-IDF 两种开发框架，为开发者提供灵活的选择，您可以根据项目需求和个人偏好选择合适的开发工具。
两种开发方式各有优势，开发者可根据自身需求和技能水平选择。Arduino 简单易学、上手快，适合初学者和非专业人士；ESP-IDF 则提供更高级的开发工具和更强的控制能力，适合有专业背景或对性能要求较高的开发者，更适用于复杂项目开发。
-
Arduino IDE 是一款便捷灵活、易于上手的开源电子原型平台。无需太多基础知识，简单学习后即可快速开发。Arduino 拥有庞大的全球用户社区，提供海量开源代码、项目示例和教程，以及丰富的库资源，封装了复杂功能，让开发者能够快速实现各种功能。您可以参考 Arduino IDE 开发环境搭建教程 完成初始设置，教程中同时提供了相关示例程序供参考。
-
ESP-IDF 全称 Espressif IoT Development Framework，是乐鑫科技为 ESP 系列芯片推出的专业开发框架。它基于 C 语言开发，包含编译器、调试器、烧录工具等，支持命令行或集成开发环境（如 Visual Studio Code 配合 Espressif IDF 插件）开发，插件提供代码导航、项目管理、调试等功能。我们推荐使用 VS Code 进行开发，具体配置过程可参考 ESP-IDF (VS Code) 开发环境搭建教程，教程中同时提供了相关示例程序供参考。
