ESP-IDF

本章节包含以下部分，请按需阅读：

• ESP-IDF 入门教程
• 配置 ESP-IDF 开发环境
• 示例程序

ESP-IDF 入门教程

初次接触 ESP32 ESP-IDF 开发，想要快速上手？我们为您准备了一套通用的 入门教程。

• 第0节 认识 ESP32
• 第1节 搭建环境
• 第2节 运行实例
• 第3节 创建项目
• 第4节 使用组件
• 第5节 调试程序
• 第6节 FreeRTOS
• 第7节 驱动外设
• 第8节 Wi-Fi 编程
• 第9节 BLE 编程

请注意：该教程使用 ESP32-S3-Zero 作为教学示例，所有硬件代码均基于其引脚布局。在动手实践前，建议您对照手中的开发板引脚图，确认引脚配置无误。

配置 ESP-IDF 开发环境

信息

对于 ESP32-S3-LCD-0.85 开发板，需要使用 ESP-IDF V5.5.0 以上版本。

备注

以下内容以 Windows 系统为例，使用 VS Code + ESP-IDF 扩展 的方式进行开发。Mac/Linux 用户请参考 官方说明。

安装 ESP-IDF 开发环境

1. 前往 ESP-IDF Installation Manager 下载 ESP-IDF 安装管理器。这是乐鑫最新推出的跨平台安装工具，下文将演示如何使用其离线安装功能。

   在页面中点击 Offline Installer 标签，然后在筛选栏中选择 Windows 操作系统和你要安装的版本。



   确认选择无误后，点击下载按钮。浏览器将自动同时下载两个文件：一个是 ESP-IDF 离线整合包(.zst)，另一个是 ESP-IDF 安装器(.exe)。



   请耐心等待两个文件下载完成。

2. 下载完成后，双击运行 ESP-IDF 安装器(eim-gui-windows-x64.exe)。

   启动后，可在右上角将界面语言切换为中文。



   安装工具会自动检测同一目录下是否存在离线整合包。点击 从存档安装。



   接下来，选择安装路径。建议使用默认路径；若需自定义，请确保路径中不包含中文或空格。确认无误后，点击 开始安装。



3. 当看到如下界面时，表示 ESP-IDF 已安装成功。



4. 建议同时安装驱动程序。点击 完成安装，然后点击 安装驱动程序。



安装 Visual Studio Code 与 ESP-IDF 扩展

1. 下载并安装 Visual Studio Code。

2. 安装时建议勾选 通过 Code 打开操作添加到 Windows 资源管理器文件上下文菜单,以便快速打开项目文件夹。

3. 在 VS Code 中,点击侧边活动栏中的 扩展图标(或使用快捷键 Ctrl + Shift + X)打开 扩展 视图。

4. 在搜索框中输入 ESP-IDF,找到 ESP-IDF 扩展并点击安装。



5. 当 ESP-IDF 扩展版本 ≥ 2.0 时,扩展会自动检测并识别上述步骤中安装的 ESP-IDF 环境,无需手动配置。

示例程序

ESP-IDF 示例程序位于 示例程序包 的 ESP-IDF 目录中。

01_factory

本示例演示是 ESP32-S3-LCD-0.85 的综合示例，也是出厂默认烧录的示例。

具体操作

• 长按左键不松开，扬声器实时播放麦克风采集的声音。
• 双击中键屏幕熄屏，再次双击屏幕恢复显示。
• 使用电池供电时，长按中键开机，再次长按并松开关机
• 长按右键，灯珠发光，4 种颜色轮换，再次长按，灯珠熄灭。
• 单击左右键进行页面切换

运行效果

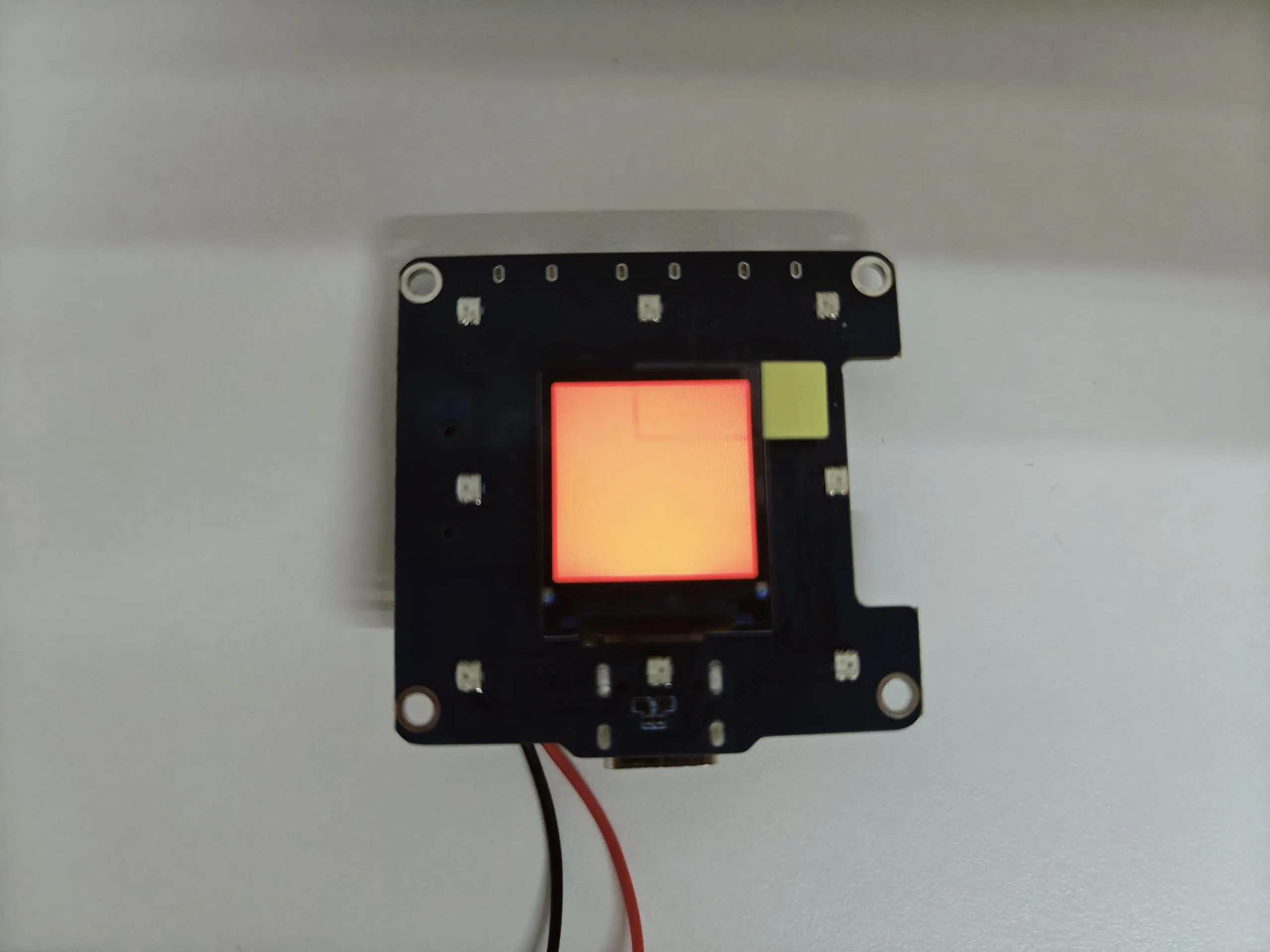

• 第一个页面显示红，绿，蓝三种颜色轮换

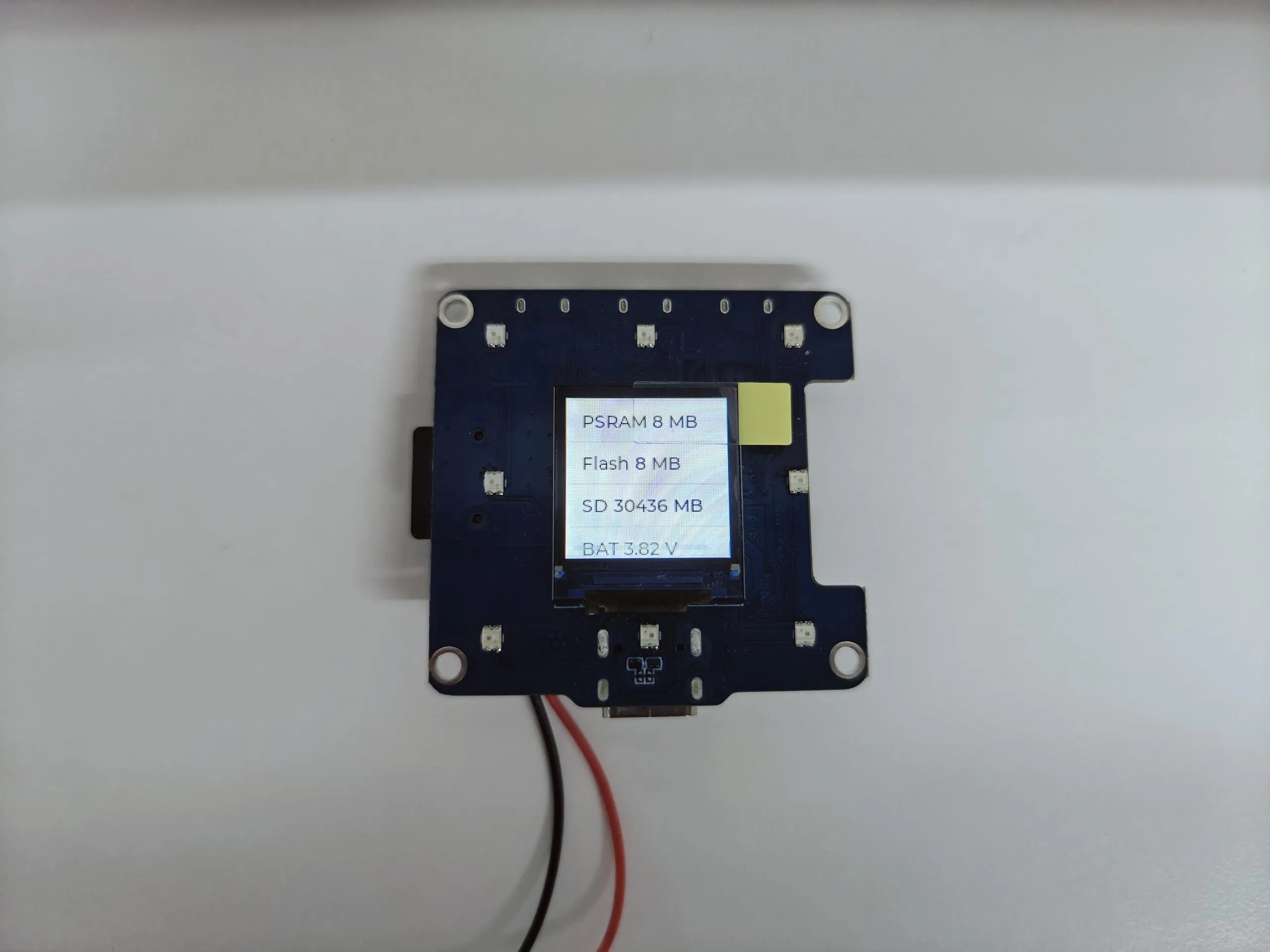

• 第二个页面显示开发板信息

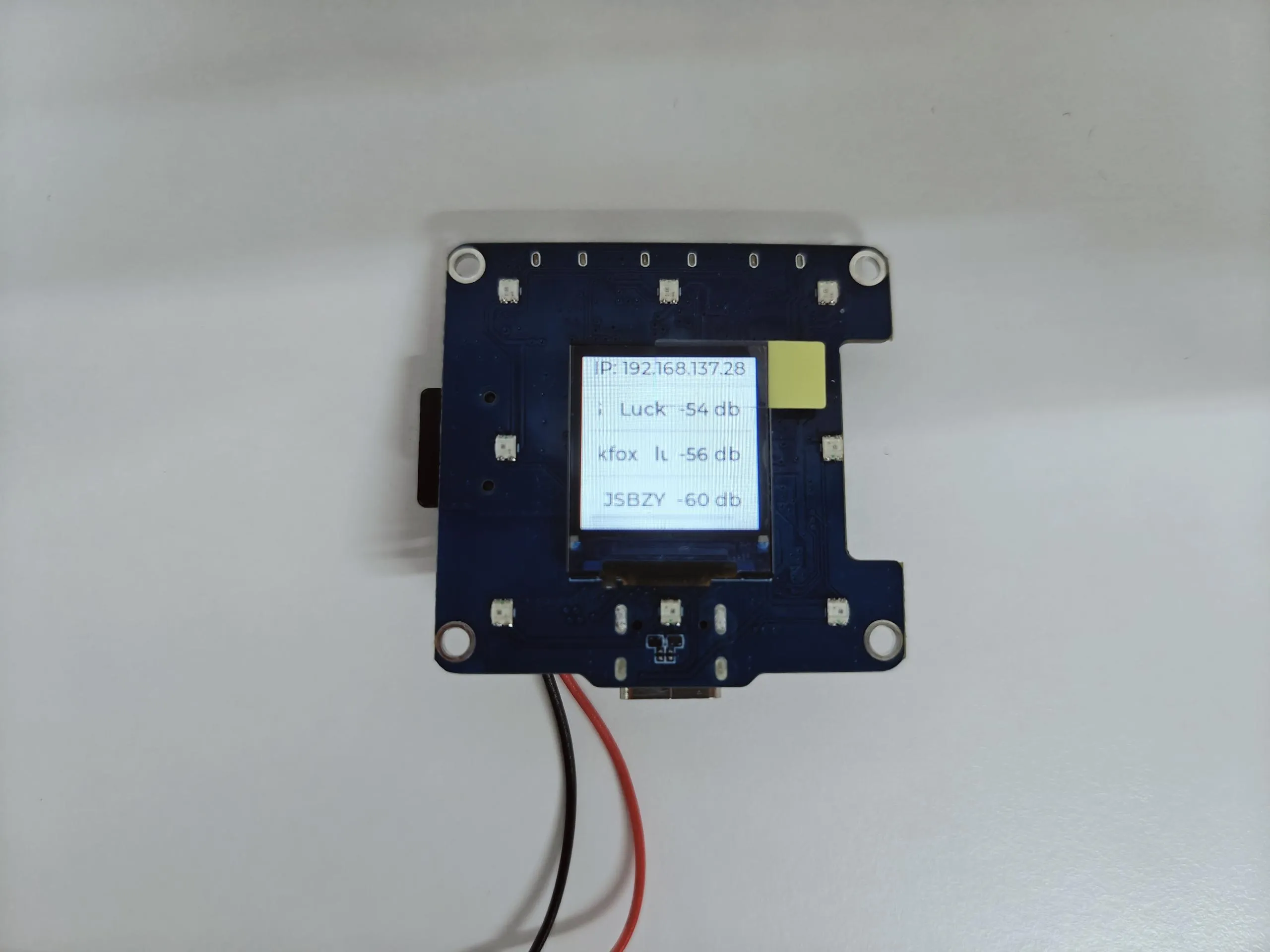

• 第三个页面显示已连接 wifi 的 ip 地址（未连接，连接失败显示 0.0.0.0）和 搜索到的 wifi

02_button_example

本示例演示如何使用 espressif/button 库读取按键的单击、双击和长按等状态，并通过串口打印。

代码解释

• 绑定回调函数 ：

    ret = iot_button_register_cb(boot_btn, BUTTON_PRESS_DOWN, NULL, button_event_cb, NULL);
    ret |= iot_button_register_cb(boot_btn, BUTTON_PRESS_UP, NULL, button_event_cb, NULL);
    ret |= iot_button_register_cb(boot_btn, BUTTON_PRESS_REPEAT, NULL, button_event_cb, NULL);
    ret |= iot_button_register_cb(boot_btn, BUTTON_PRESS_REPEAT_DONE, NULL, button_event_cb, NULL);
    ret |= iot_button_register_cb(boot_btn, BUTTON_SINGLE_CLICK, NULL, button_event_cb, NULL);
    ret |= iot_button_register_cb(boot_btn, BUTTON_DOUBLE_CLICK, NULL, button_event_cb, NULL);
    ret |= iot_button_register_cb(boot_btn, BUTTON_LONG_PRESS_START, NULL, button_event_cb, NULL);
    ret |= iot_button_register_cb(boot_btn, BUTTON_LONG_PRESS_HOLD, NULL, button_event_cb, NULL);
    ret |= iot_button_register_cb(boot_btn, BUTTON_LONG_PRESS_UP, NULL, button_event_cb, NULL);
    ret |= iot_button_register_cb(boot_btn, BUTTON_PRESS_END, NULL, button_event_cb, NULL);

运行效果

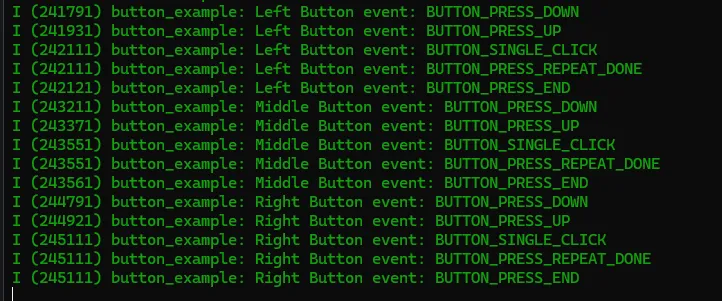

• 打开串口监视器


03_ws2812b_example

本示例演示如何使用 ESP32 的 RMT 外设控制 WS2812 LED 灯带，实现 LED 的开关控制

代码解释

• 配置 LED 灯带参数并初始化 ：
• 循环控制 LED 灯带的开关状态 ：

    led_strip_config_t strip_config {
        .strip_gpio_num = LED_STRIP_GPIO_PIN, // The GPIO that connected to the LED strip's data line
        .max_leds = LED_STRIP_LED_COUNT,      // The number of LEDs in the strip,
        .led_model = LED_MODEL_WS2812,        // LED strip model
        .color_component_format = LED_STRIP_COLOR_COMPONENT_FMT_GRB, // The color order of the strip: GRB
        .flags = {
            .invert_out = false, // don't invert the output signal
        }
      while (1) {
        if (led_on_off) {
            /* Set the LED pixel using RGB from 0 (0%) to 255 (100%) for each color */
            for (int i = 0; i < LED_STRIP_LED_COUNT; i++) {
                ESP_ERROR_CHECK(led_strip_set_pixel(led_strip, i, 5, 5, 5));
            }
            /* Refresh the strip to send data */
            ESP_ERROR_CHECK(led_strip_refresh(led_strip));
            ESP_LOGI(TAG, "LED ON!");
        } else {
            ESP_ERROR_CHECK(led_strip_clear(led_strip));
            ESP_LOGI(TAG, "LED OFF!");
        }

        led_on_off = !led_on_off;
        vTaskDelay(pdMS_TO_TICKS(500));
    }

运行效果

• 屏幕无现象
• LED 灯珠会同时以 500ms 间隔闪烁

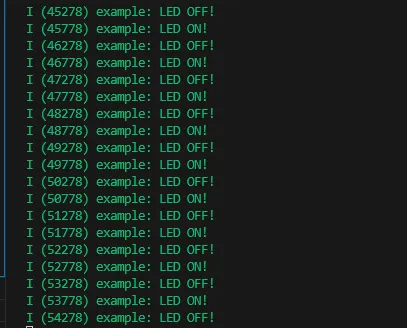

• 打开串口监视器


04_sd_card_test

本示例使用 ESP32-S3-LCD-0.85 对 SD 卡的读写功能进行测试。

• 将 Micro SD 卡插入卡槽（SD 卡需要格式化为 FAT32）

代码解释

• SD 卡初始化，并挂载：

    sdmmc_slot_config_t slot_config = SDMMC_SLOT_CONFIG_DEFAULT();
  #if EXAMPLE_IS_UHS1
      slot_config.flags |= SDMMC_SLOT_FLAG_UHS1;
  #endif

      // Set bus width to use:
  #ifdef CONFIG_EXAMPLE_SDMMC_BUS_WIDTH_4
      slot_config.width = 4;
  #else
      slot_config.width = 1;
  #endif

      // On chips where the GPIOs used for SD card can be configured, set them in
      // the slot_config structure:
  #ifdef CONFIG_SOC_SDMMC_USE_GPIO_MATRIX
      slot_config.clk = CONFIG_EXAMPLE_PIN_CLK;
      slot_config.cmd = CONFIG_EXAMPLE_PIN_CMD;
      slot_config.d0 = CONFIG_EXAMPLE_PIN_D0;
  #ifdef CONFIG_EXAMPLE_SDMMC_BUS_WIDTH_4
      slot_config.d1 = CONFIG_EXAMPLE_PIN_D1;
      slot_config.d2 = CONFIG_EXAMPLE_PIN_D2;
      slot_config.d3 = CONFIG_EXAMPLE_PIN_D3;
  #endif  // CONFIG_EXAMPLE_SDMMC_BUS_WIDTH_4
  #endif  // CONFIG_SOC_SDMMC_USE_GPIO_MATRIX

      // Enable internal pullups on enabled pins. The internal pullups
      // are insufficient however, please make sure 10k external pullups are
      // connected on the bus. This is for debug / example purpose only.
      slot_config.flags |= SDMMC_SLOT_FLAG_INTERNAL_PULLUP;

      ESP_LOGI(TAG, "Mounting filesystem");
      ret = esp_vfs_fat_sdmmc_mount(mount_point, &host, &slot_config, &mount_config, &card);

运行效果

• 打开串口监视器
• 打印 SD 卡信息


05_lvgl_example

本示例演示了 ESP32-S3-LCD-0.85 运行 lvgl 示例程序（支持 lvgl v8 和 lvgl v9）

代码解释

• 初始化：

     /* LCD HW initialization */
    ESP_ERROR_CHECK(app_lcd_init());

    /* Touch initialization */
    app_touch_init();

    /* LVGL initialization */
    ESP_ERROR_CHECK(app_lvgl_init());

运行效果

• 默认使用的 LVGL 版本为 v9.3.0。如需更换版本，请修改 main/idf_component.yml 文件中的 LVGL 配置，例如将其改为 lvgl/lvgl:^8.4.0。

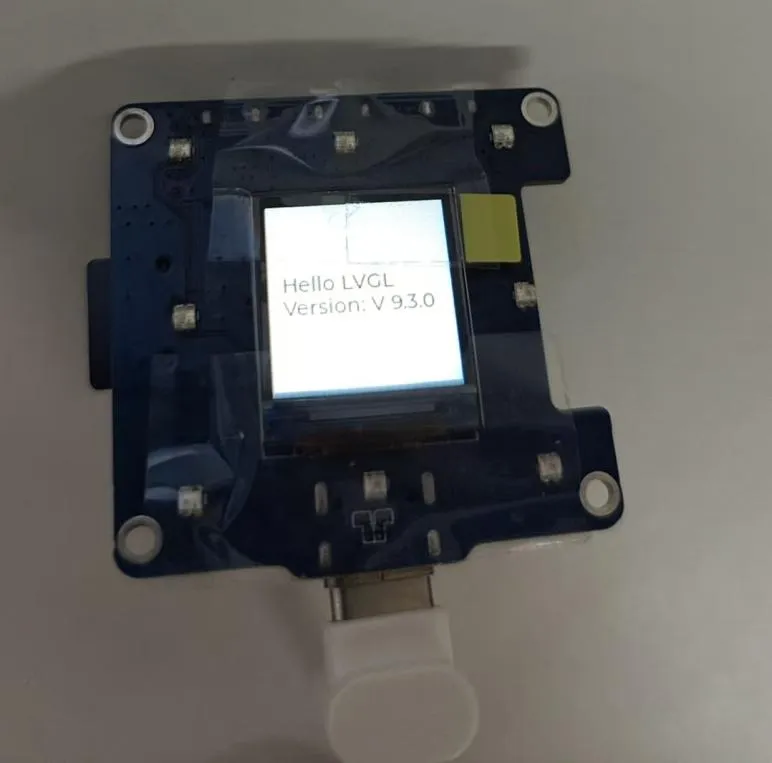

• 运行效果
