ESP32-S3-LCD-0.85 使用说明

为了让用户能够快速了解产品的各个功能，我们提供了一系列的测试例程，方便客户了解各个接口的使用。除了 ESP32-S3-LCD-0.85 主机和配套的器件之外，为了能够运行例程，需要准备的器件如下：

器件准备​

  • ESP32-S3-LCD-0.85 ×1
  • Micro SD 卡 ×1（非必需，SD 卡示例需要）

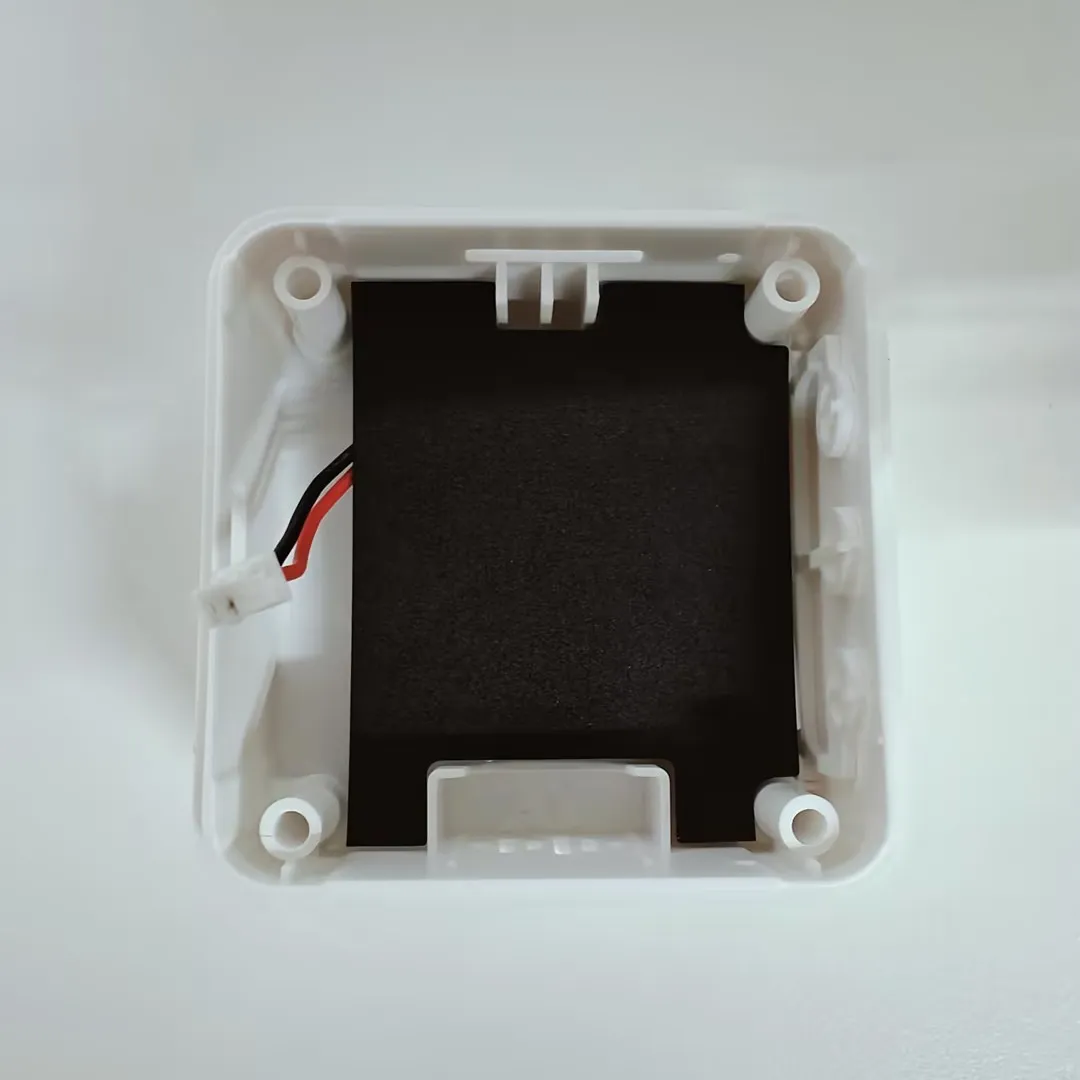

产品组装说明​

注意

安装电池时，组装 PC 绝缘片有绝缘及阻燃的作用，用于隔开电池和 PCB 板

注意事项​

⚠️ USB 下载注意事项（重要）​

开发板使用 USB 下载程序

若出现 无法识别端口 的情况，请进入 Boot 模式：

  1. 按住 BOOT 按键
  2. 连接 USB 至电脑
  3. 松开 BOOT 按键

下载完成后，重新上电运行程序。

固件下载​

  • 示例程序位于 示例程序包 的 ESP32-S3-LCD-0.85-Demo\Firmware 目录中。
  • 烧录地址：0x00

固件烧录​

以下步骤适用于烧录本页提供的固件。

  • 下载并解压乐鑫官方烧录工具 Flash Download Tool（下载地址）

  • 运行 Flash Download Tool，根据开发板的主控芯片与下载接口选择对应选项。下图以 ESP32-S3 与 USB 为例，实际选项以产品硬件设计为准

    Flash 固件烧写 步骤 1

  • 参数设置

    • 选择与开发板所对应的 COM 口
    • 选择 BAUD 为最高的 1152000
    • 点击该行的“...”按钮，选择微雪提供的 bin 文件，并在其右侧手动填写本页上方给出的烧录地址（比如 0x00），同时勾选该行最左侧的复选框
    • 点击 START 开始烧录

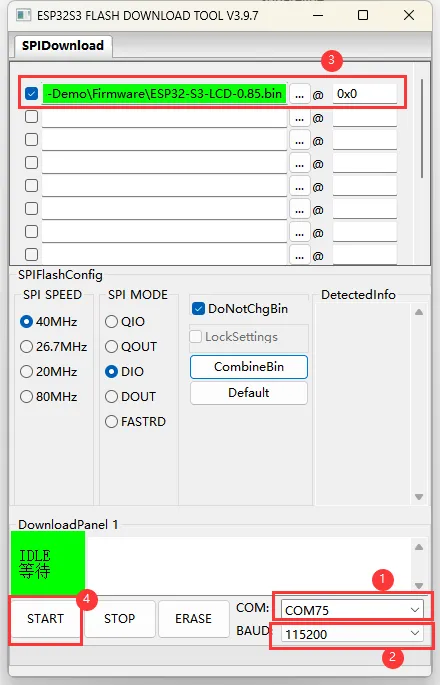

    Flash 固件烧写 步骤 2

  • 等待烧录完成（烧录过程需要一定时间，请耐心等待）

  • 按下复位键，观察运行现象

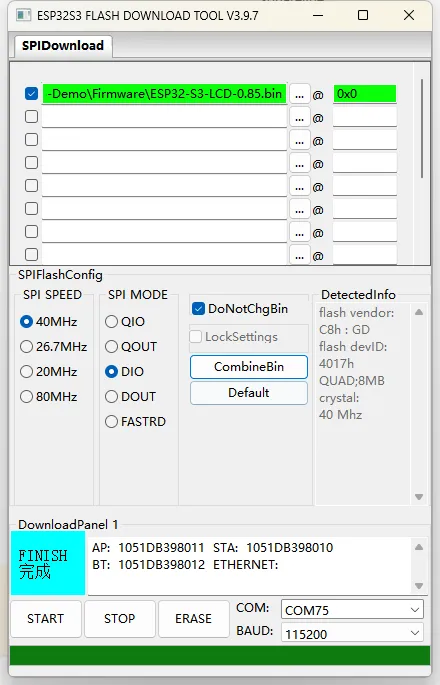

    Flash 固件烧写 步骤 3

提示

若出现一直处于“等待上电同步中”的情况，需按住“boot”重新上电，进下载模式即可解决
