ESP32-S3-LCD-1.28
ESP32-S3-LCD-1.28 是一款微雪 (Waveshare) 设计的低成本，高性能的微控制器开发板。其中板载了 1.28 英寸 LCD 屏、锂电池充电芯片、六轴传感器（三轴加速度计与三轴陀螺仪）等外设，采用的 ESP32-S3R2 是集成了低功耗 Wi-Fi 和 BLE5.0 的系统级芯片 (SoC)，此外还具有外部 16MB Flash 和 2MB PSRAM。SoC 内部的硬件加密加速器、RNG、HMAC 和数字签名 (Digital Signature) 模块，可以满足物联网的安全要求。多种低功耗工作状态满足在物联网 (IoT)、移动设备、可穿戴电子设备、智能家居等应用场景的功耗需求。
| SKU | 产品 |
|---|---|
| 26541 | ESP32-S3-LCD-1.28 |
产品特性
- 搭载高性能 Xtensa® 32 位 LX7 双核处理器，主频高达 240 MHz
- 支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth® 5 (LE)，板载天线
- 内置 512KB 的 SRAM 和 384KB ROM，叠封 2MB PSRAM 和外接 16MB Flash
- 采用 Type-C 接口，紧跟时代潮流，无需纠结正反插
- 板载 1.28 英寸 LCD 屏，圆形 IPS 面板，240×240 分辨率，65K 彩色
- 板载 QMI8658 六轴惯性测量单元，带有 3 轴加速度、3 轴陀螺仪，可检测运动姿态
- 板载 3.7V 锂电池充放电接口和引出大部分 GPIO 排座
- 支持灵活时钟，模块电源单独设置等精准控制，实现多场景低功耗模式
- 集成 USB 串口全速控制器，GPIO 可灵活配置各种外设功能

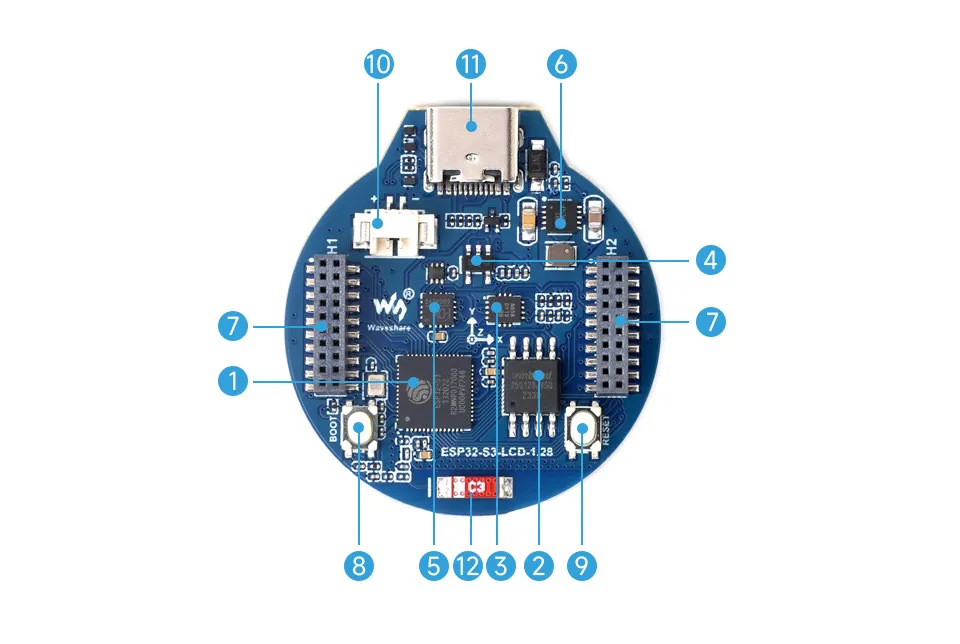

资源简介
- ESP32-S3R2 WiFi 蓝牙 SoC，240MHz 运行频率，封装 2MB PSRAM
- W25Q128JVSIQ 16MB NOR-Flash
- QMI8658 六轴惯性测量单元 (IMU)，包含一个 3 轴陀螺仪和一个 3 轴加速度计
- ME6217C33M5G 800mA 输出，低压差，高抑制比
- CH343P USB 转 UART 芯片
- ETA6096 高效锂电池充电芯片
- 1.27mm 间距排座 引出大部分 GPIO
- BOOT 按键 复位前按下，进入下载模式
- RESET 按键 复位按键
- MX1.25 电池接口 MX1.25 2P 连接器，可用于接入 3.7V 锂电池，支持充放电
- USB Type-C 接口 USB 转串口，用于烧录程序和日志打印
- 2.4GHz 陶瓷天线
接口介绍
- Type-C 接口 ： 开发板使用 CH343P 芯片进行 USB 转 UART，连接 ESP32-S3 的 UART_TXD(GPIO43) 和 UART_RXD(GPIO44)，用于固件烧录和日志打印。搭配自动下载电路，接上 Type-C 线缆后可直接下载固件。
- 1.27mm 间距排座 ： 开发板引出大部分 GPIO 用于外部连接，GPIO 可配置成 I2C、SPI 等外设功能，VSYS 可直接输入 5V 为开发板供电。
- LCD 接口 ：开发板板载 4 线 SPI 通信的 1.28 寸屏幕，SPI 速率可提升至 80MHz（开发板使用 GPIO40 控制背光亮度，详情请查阅 原理图）
- I2C 接口 ： ESP32-S3 提供多路硬件 I2C，目前使用 GPIO6(SDA) 和 GPIO7(SCL) 引脚做 I2C 总线。挂载板上 QMI8658 六轴惯性测量单元，详情请查阅 原理图
- MX1.25 连接器 ： 开发板的 GPIO1 用于测量电池电压引脚，电池电压使用 200K 和 100K 串联分压连接到 GPIO1， ESP32-S3 系列有 2 路 12Bit SAR ADC 测量单元。

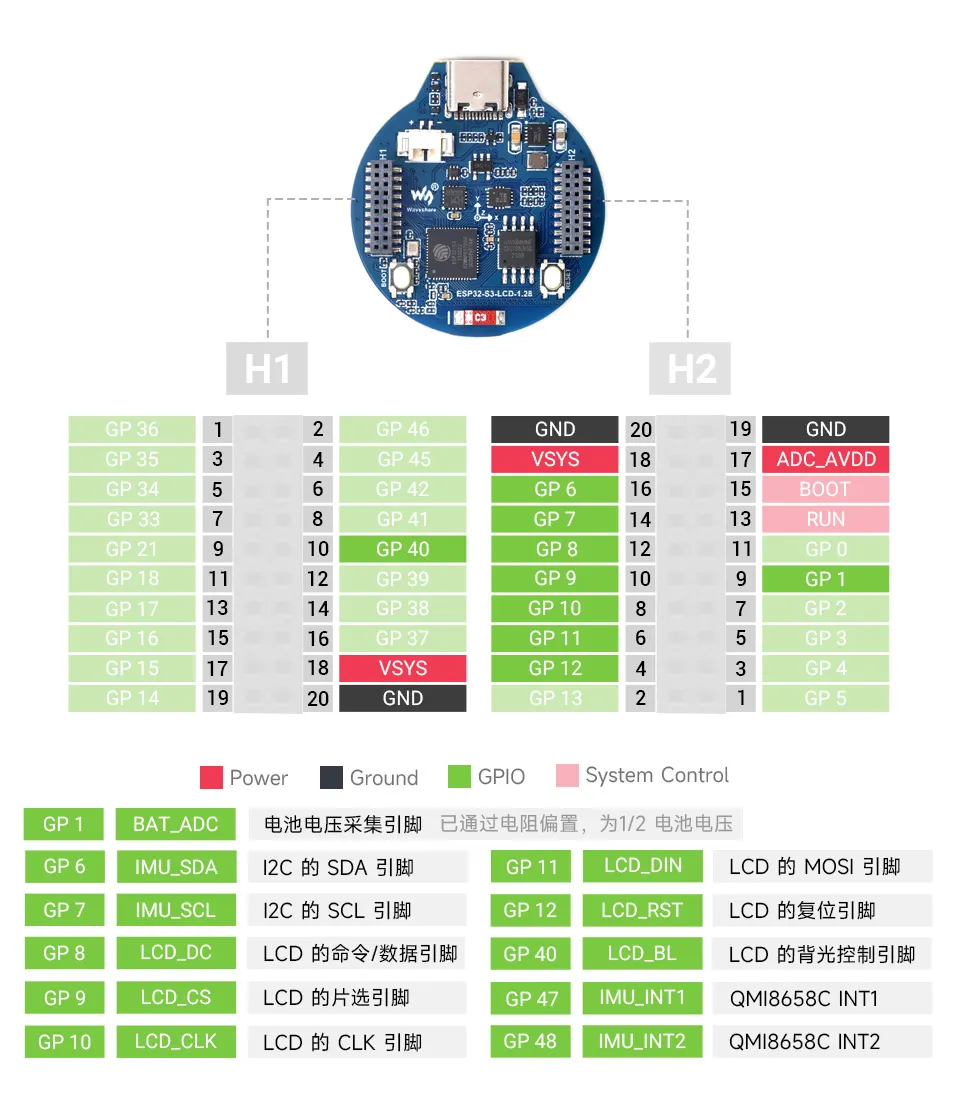

引脚连接
| ESP32-S3R2 | LCD | MX1.25 | QMI8658 | other |
|---|---|---|---|---|
| GPIO0 | BOOT0 | |||
| GPIO1 | ADC | |||
| GPIO6 | SDA | |||
| GPIO7 | SCL | |||
| GPIO8 | LCD_DC | |||
| GPIO9 | LCD_CS | |||
| GPIO10 | LCD_CLK | |||
| GPIO11 | LCD_MOSI | |||
| GPIO12 | LCD_RST | |||
| GPIO40 | LCD_BL | |||
| GPIO47 | INT1 | |||
| GPIO48 | INT2 |

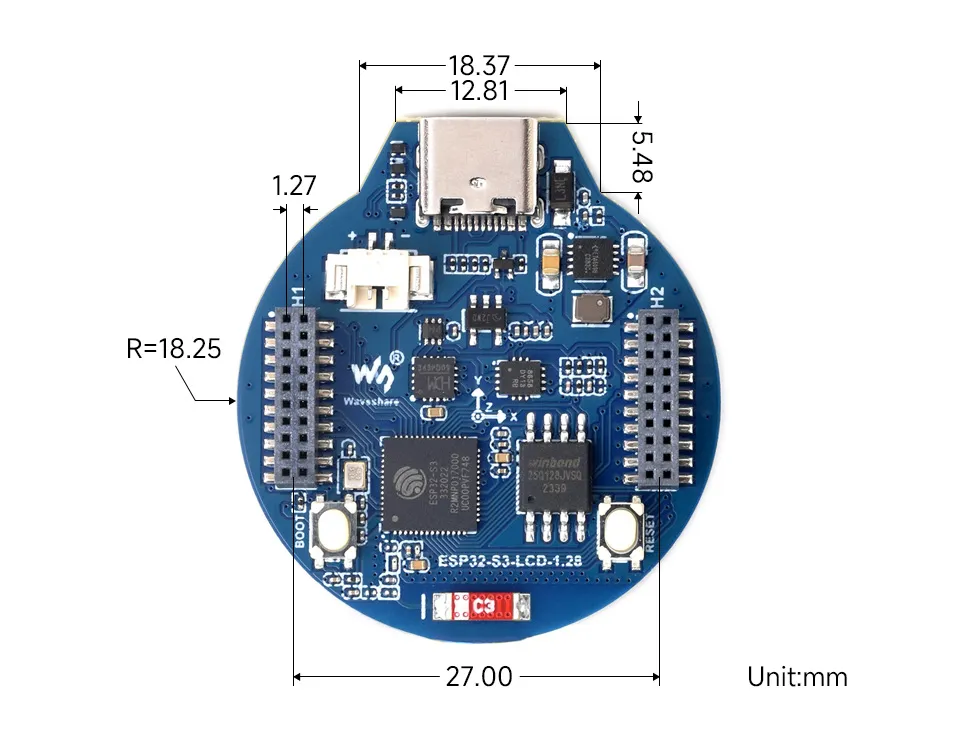

产品尺寸
产品参数
LCD 参数
| 参数 | 规格 | 参数 | 规格 |
|---|---|---|---|
| 显示芯片 | GC9A01A | 显示接口 | SPI |
| 分辨率 | 240(H)RGB x 240(V) | 显示尺寸 | Φ32.4mm |
| 显示面板 | IPS | 像素大小 | 0.135 (H) x 0.135 (V) mm |
IMU 参数
| 参数 | 规格 |
|---|---|
| 传感器名称 | QMI8658 |
| 加速度计特性 | 分辨率：16 位；量程（可选）：±2、±4、±8、±16g |
| 陀螺仪特性 | 分辨率：16 位；量程（可选）：±16、±32、±64、±128、±256、±512、±1024、±2048°/sec |
