ESP32-S3-LCD-1.47

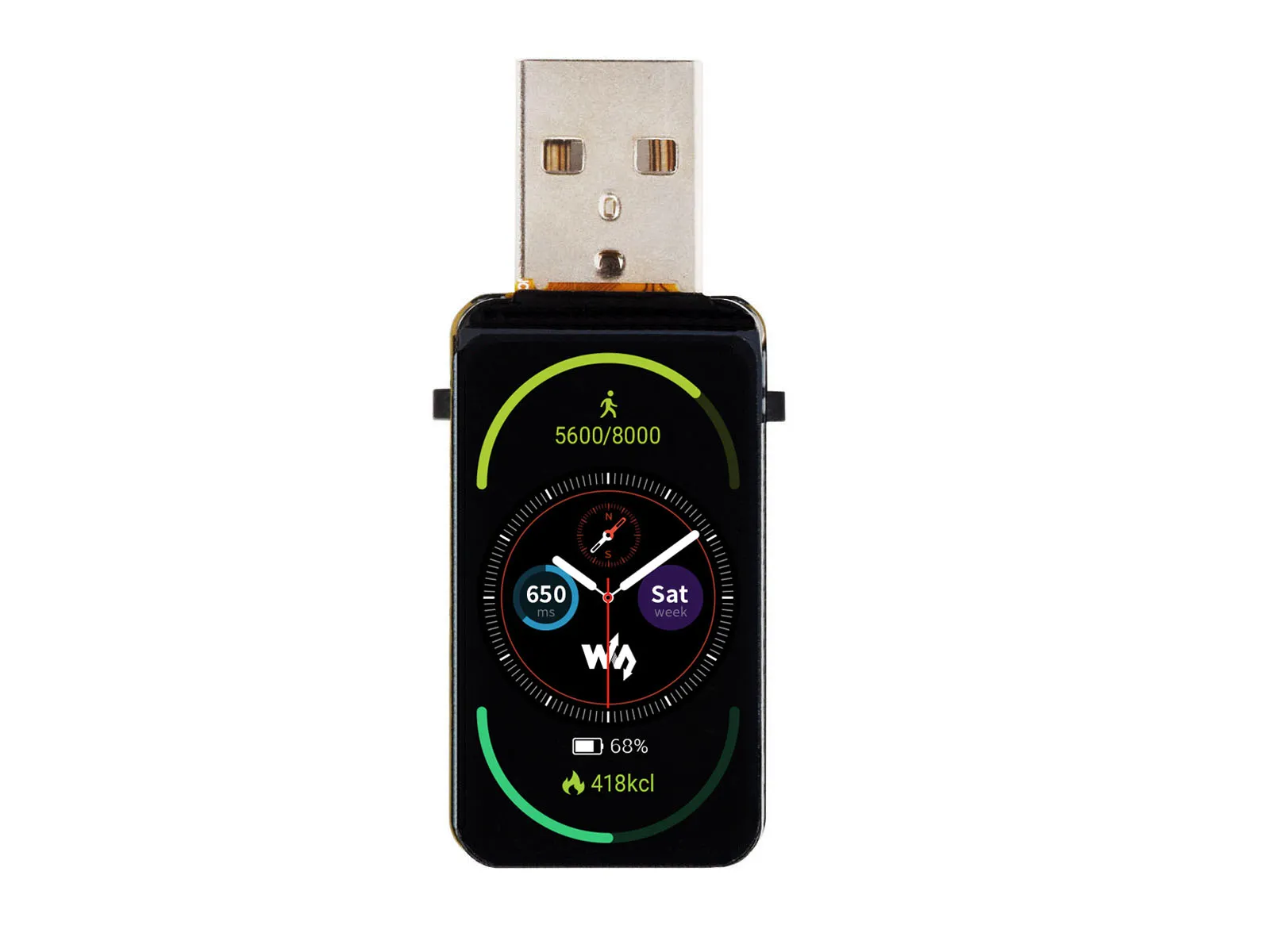

ESP32-S3-LCD-1.47 是一款支持 2.4GHz WiFi 和蓝牙 BLE 5 的微控制器开发板。集成大容量 Flash 和 PSRAM，板载 1.47 英寸 LCD 屏，可流畅运行 LVGL 等 GUI 界面程序；结合多种外设接口，可快速开发 ESP32-S3 的 HMI 等应用。
注意
请注意，焊接排针时不要拆屏幕，倾斜烙铁角度直接焊接！！！
| SKU | 产品 |
|---|---|
| 28317 | ESP32-S3-LCD-1.47 |
产品特性
- 搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
- 支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
- 板载 512KB SRAM、384KB ROM、8MB PSRAM 及 16MB Flash
- 板载 1.47 英寸 LCD 屏，172×320 分辨率，262K 彩色
- 引出大部分 GPIO，集成全速 USB 串口
- 板载 Micro SD 卡座，可外接 SD 卡存储图片或文件
- 支持灵活时钟，多种电源模式等准确控制，实现多场景低功耗模式
- 板载 RGB 彩色灯珠，搭配透明亚克力夹层可实现酷炫灯光效果

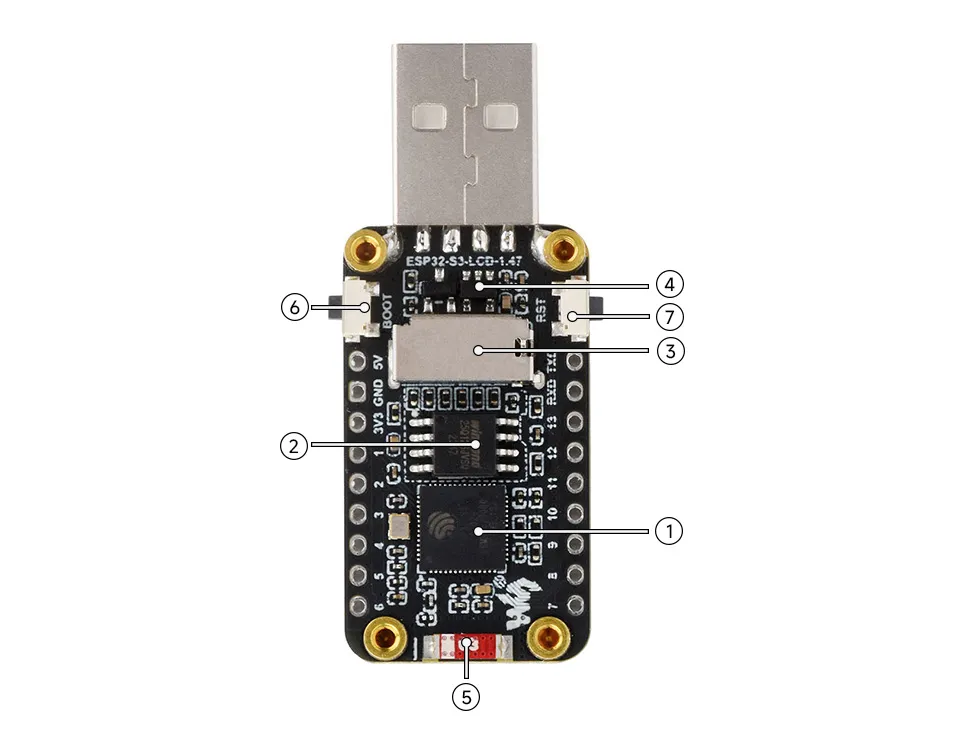

资源简介
- ESP32-S3R8 双核处理器，高达 240MHz 的运行频率
- 16MB Flash
- Micro SD 卡座
- ME6217C33M5G 低压降 LDO，电流（MAX）800mA
- 贴片陶瓷天线
- BOOT 按键
- RESET 按键

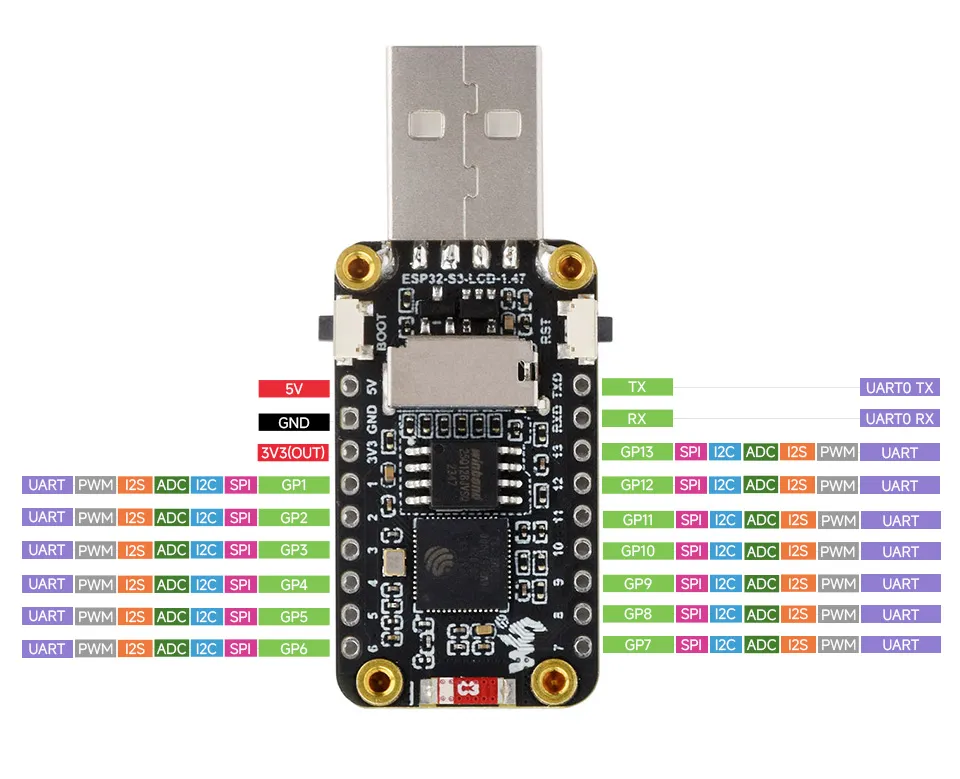

接口介绍
LCD
| LCD 引脚 | ESP32S3 |
|---|---|
| MOSI | GPIO45 |
| SCLK | GPIO40 |
| LCD_CS | GPIO42 |
| LCD_DC | GPIO41 |
| LCD_RST | GPIO39 |
| LCD_BL | GPIO48 |
RGB 灯珠
| RGB 灯珠 | ESP32S3 |
|---|---|
| RGB_Control | GPIO38 |
SD Card
| SD Card | ESP32S3 |
|---|---|
| SD_CMD | GPIO15 |
| SD_SCK | GPIO14 |
| SD_D0 | GPIO16 |
| SD_D1 | GPIO18 |
| SD_D2 | GPIO17 |
| SD_D3 | GPIO21 |

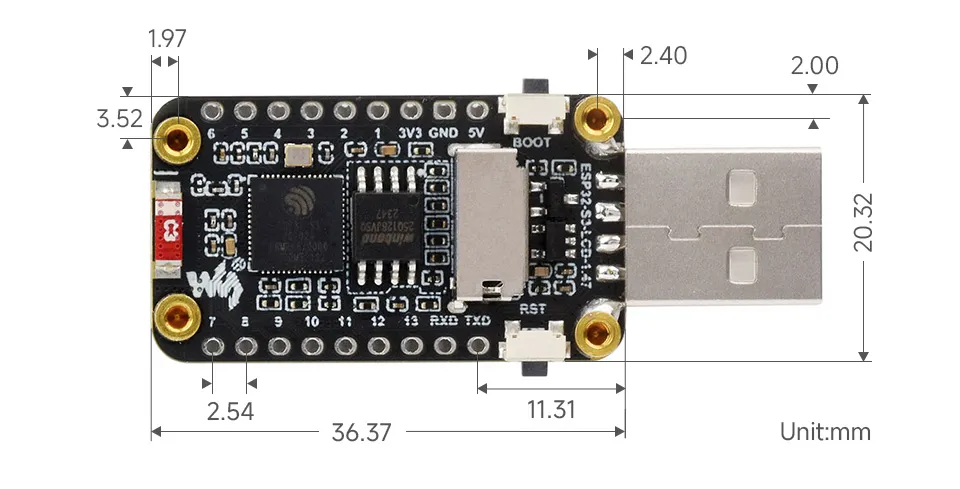

产品尺寸
产品参数
| 参数名称 | 参数 |
|---|---|
| 接口 | USB Type-A |
| 主控芯片 | ESP32-S3 |
| 屏幕类型 | TFT |
| 屏幕控制芯片 | Display ：ST7789 |
| 板载设备 | Micro SD |
注意
请注意，焊接排针时不要拆屏幕，倾斜烙铁角度直接焊接！！！！。
开发方式
ESP32 支持多种开发方式，既可使用乐鑫官方的 ESP-IDF 框架进行专业开发，也可选择 Arduino IDE 或 MicroPython 等平台快速开发原型。
主要开发平台包括：
-
Arduino：开源硬件软件平台，提供标准的 C++ 接口，支持 ESP32 在内的众多微控制器，提供大量库和示例代码，常用于原型开发和教育场景。开发环境配置见 Arduino 开发 页面。
-
ESP-IDF：乐鑫官方开发框架，专为 ESP32 系列芯片打造，提供完整的开发工具链、代码库和文档，可访问 ESP32 的完整功能集，适用于专业开发与商业量产项目。开发环境配置见 ESP-IDF 开发 页面。
