Arduino 开发

本章节包含以下部分，请按需阅读：

• Arduino 入门教程
• 配置开发环境
• 示例程序

Arduino 入门教程

初次接触 Arduino ESP32 开发，想要快速上手？我们为您准备了一套通用的 入门教程。

• 第0节 认识 ESP32
• 第1节 安装和配置 Arduino IDE
• 第2节 Arduino 基础知识
• 第3节 数字输出/输入
• 第4节 模拟输入
• 第5节 脉冲宽度调制 (PWM)
• 第6节 串行通信 (UART)
• 第7节 I2C 通信
• 第8节 SPI 通信
• 第9节 Wi-Fi 基础用法
• 第10节 网页服务器
• 第11节 蓝牙 (Bluetooth)
• 第12节 LVGL 图形界面开发
• 第13节 综合项目

请注意：该教程使用 ESP32-S3-Zero 作为教学示例，所有硬件代码均基于其引脚布局。在动手实践前，建议您对照手中的开发板引脚图，确认引脚配置无误。

配置开发环境

1. 安装和配置 Arduino IDE

请参考 安装和配置 Arduino IDE 教程 下载安装 Arduino IDE 并添加 ESP32 支持。

ESP32-S3-LCD-1.47 所需开发板安装说明

板名称	板安装要求	版本号要求
esp32 by Espressif Systems	“离线”安装/“在线”安装	≥3.0.2

2. 安装库

• 在安装 Arduino 库时，通常有两种方式可供选择：在线安装 和 离线安装 。若库安装要求离线安装，则必须使用提供的库文件
• 对于大多数库，用户可以通过 Arduino 软件的在线库管理器轻松搜索并安装。然而，一些开源库或自定义库未被同步到 Arduino 库管理器中，因此无法通过在线搜索获取。在这种情况下，用户只能通过离线方式手动安装这些库。
• 库安装教程，详见：安装和配置 Arduino IDE 教程 当中关于库安装的部分
• ESP32-S3-LCD-1.47 库文件存放于示例程序中，点击此处跳转：ESP32-S3-LCD-1.47 示例程序

ESP32-S3-LCD-1.47 库文件安装说明

库名称	说明	版本	库安装要求
LVGL	图形库	v8.3.10	“离线”安装
PNGdec	解码 PNG 图像格式	v1.0.2	“离线”安装

信息

LVGL 更多学习及使用可参考 LVGL 官方文档

示例程序

ESP32-S3-LCD-1.47 示例程序

示例程序	基础例程说明	依赖库
LVGL_Arduino	测试板载设备功能	LVGL
LCD_Image	间隔显示 SD 卡根目录 PNG 文件	PNGdec

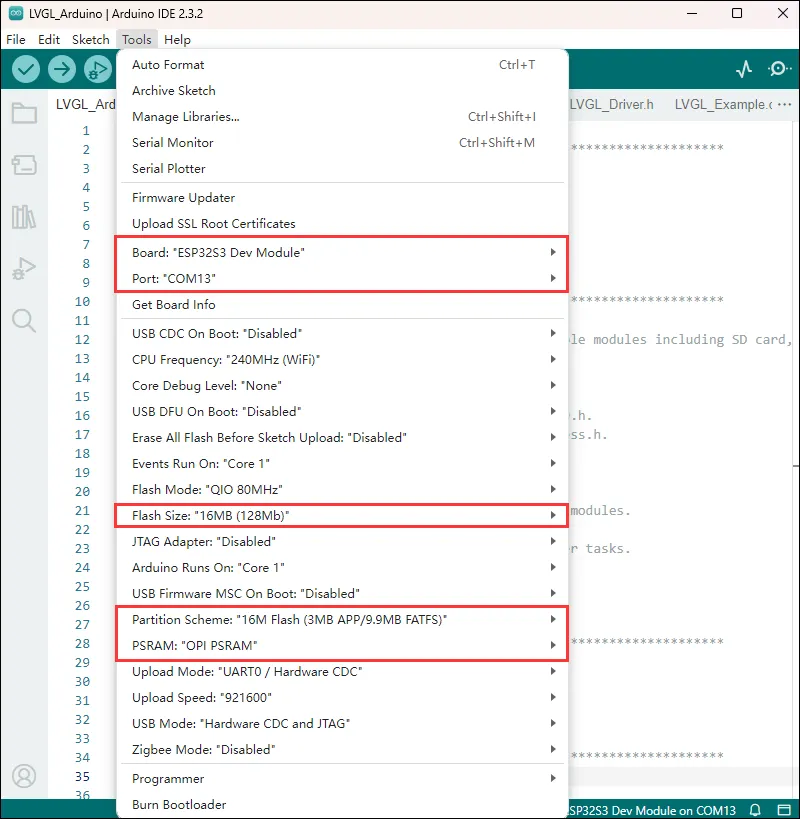

Arduino 工程参数设置

LVGL_Arduino

【硬件连接】

• 将板子接入电脑

【代码分析】

1. setup()

• Flash_test() ：测试并打印设备的闪存大小信息
• SD_Init() ：初始化 SD 卡
• LCD_Init() ：初始化显示屏
• Set_Backlight(90) ：设置背光亮度为 90
• Lvgl_Init() ：初始化 LVGL 图形库
• Lvgl_Example1() ：调用特定的 LVGL 示例函数
• Wireless_Test2() ：进行无线通信的测试函数调用

2. loop()

• Timer_Loop() ：处理定时器相关任务的函数
• RGB_Lamp_Loop(2) ：每隔一定时间间隔更新 RGB 灯的颜色

【运行效果】

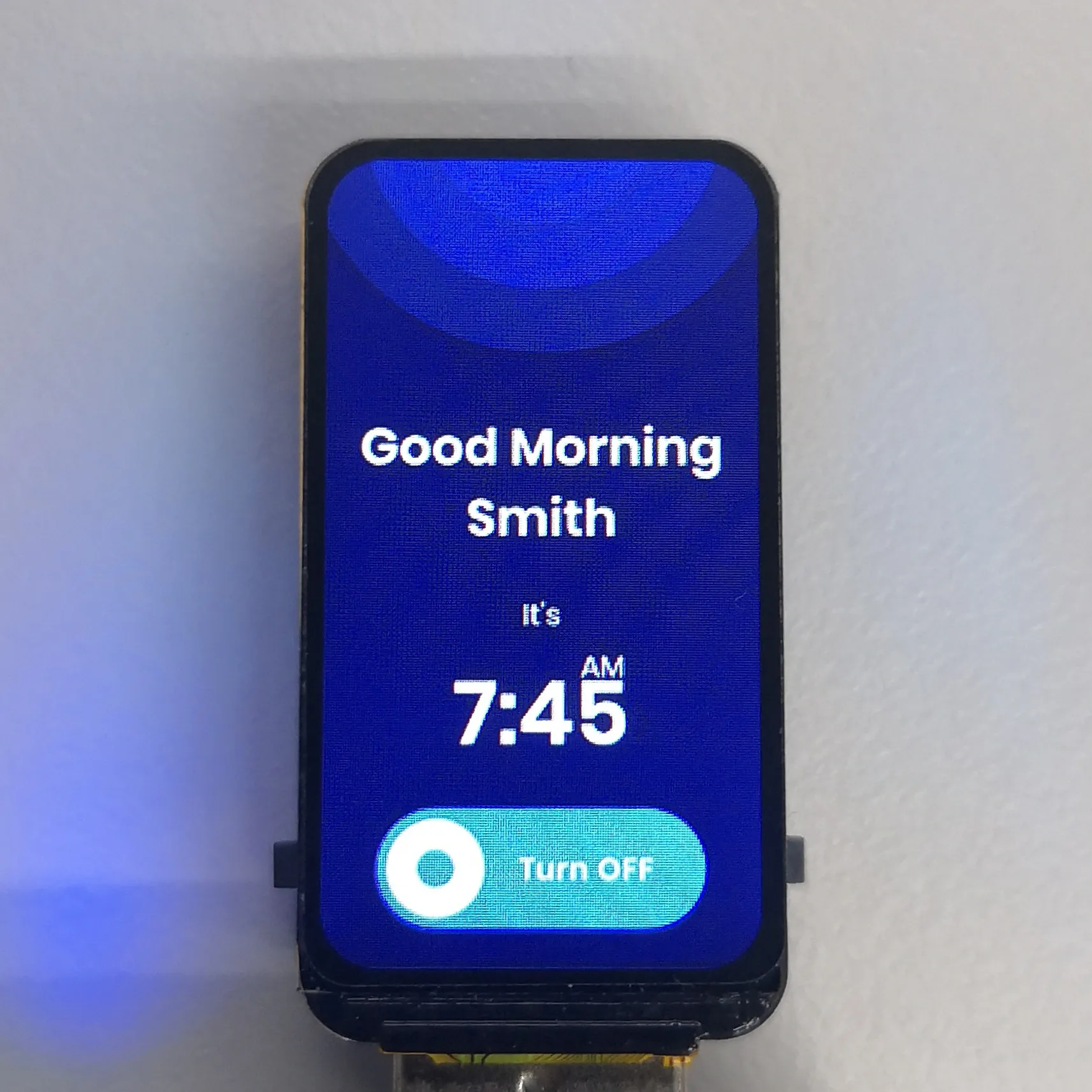

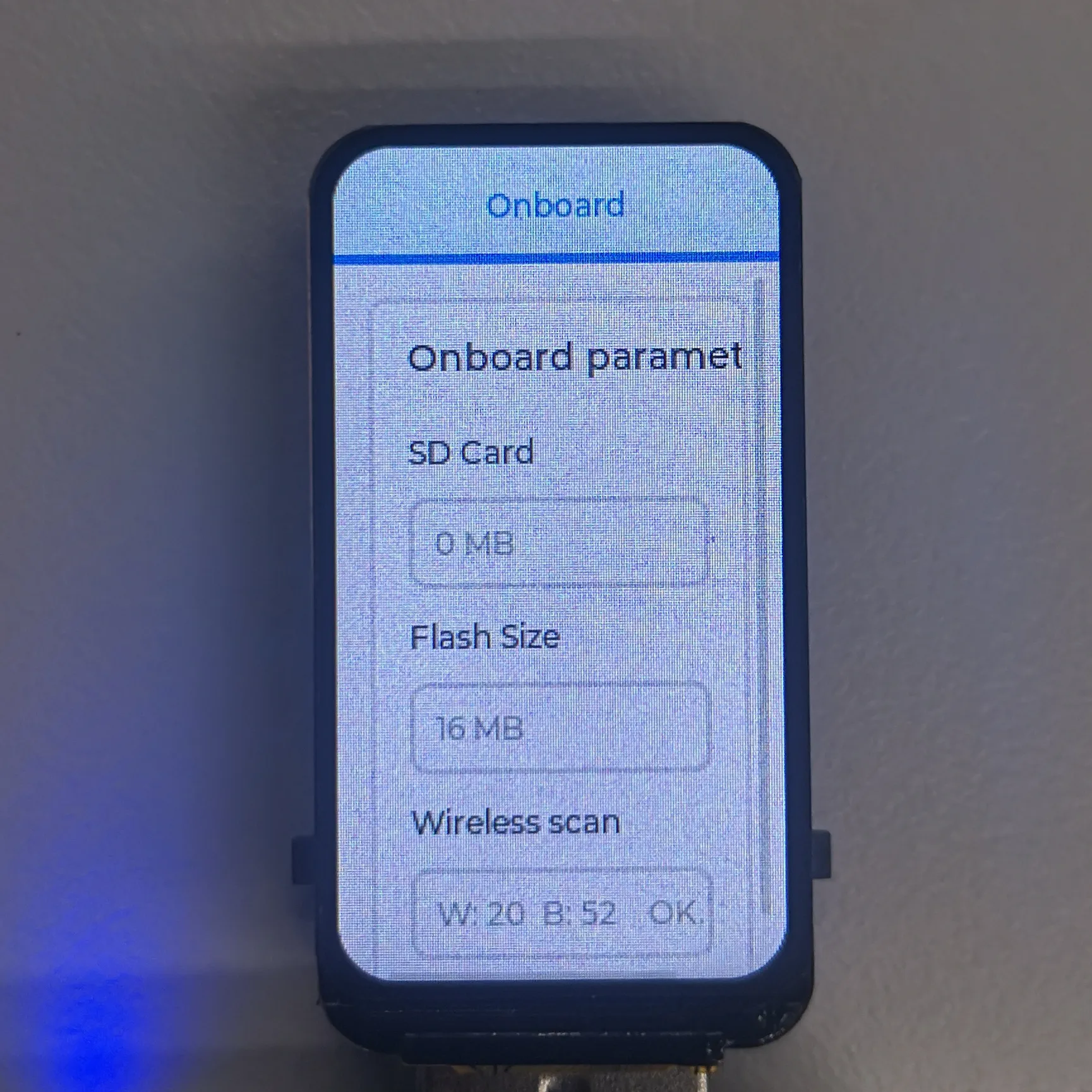

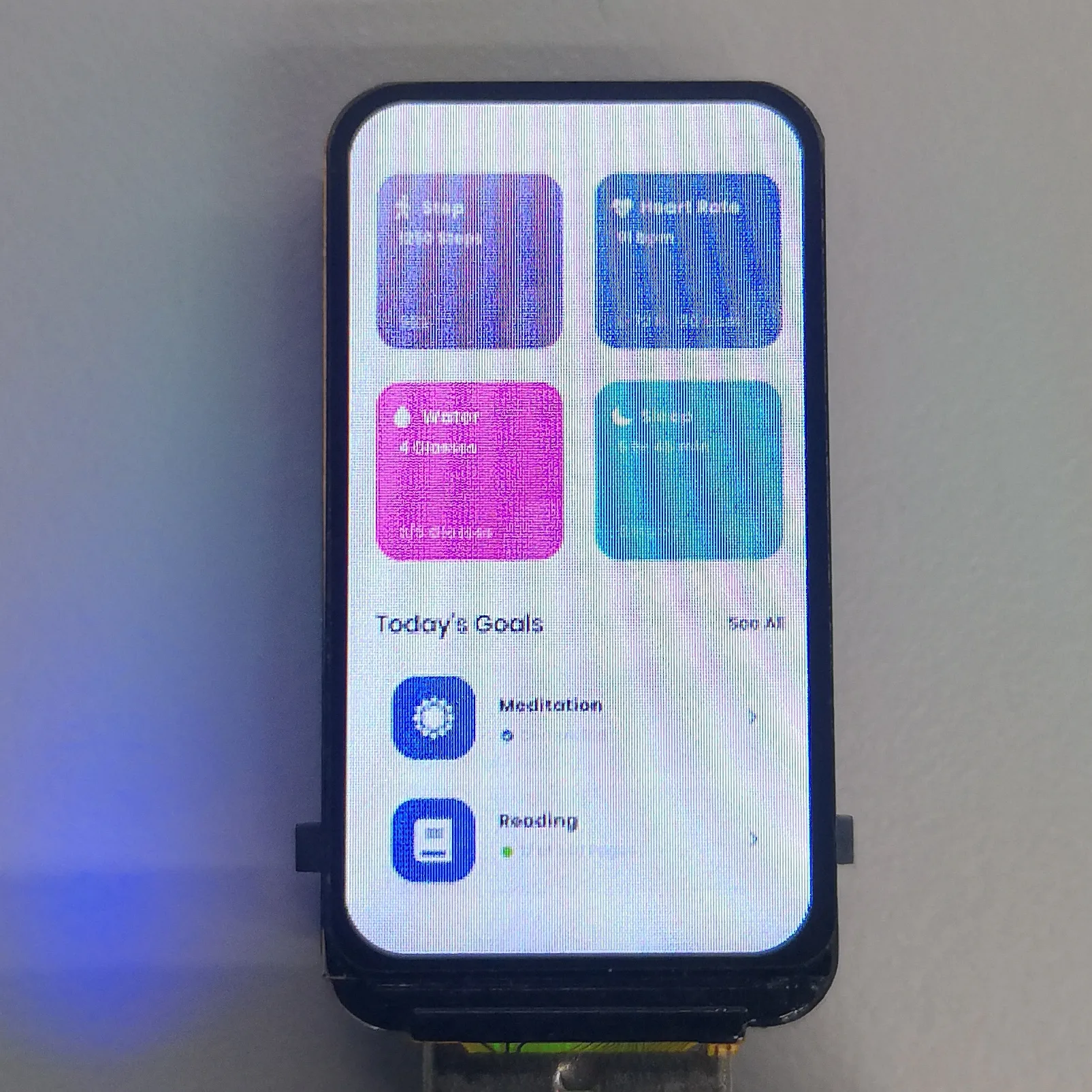

• LCD 屏幕显示



信息

LVGL 更多学习及使用可参考 LVGL 官方文档

LCD_Image

【SD 卡准备】

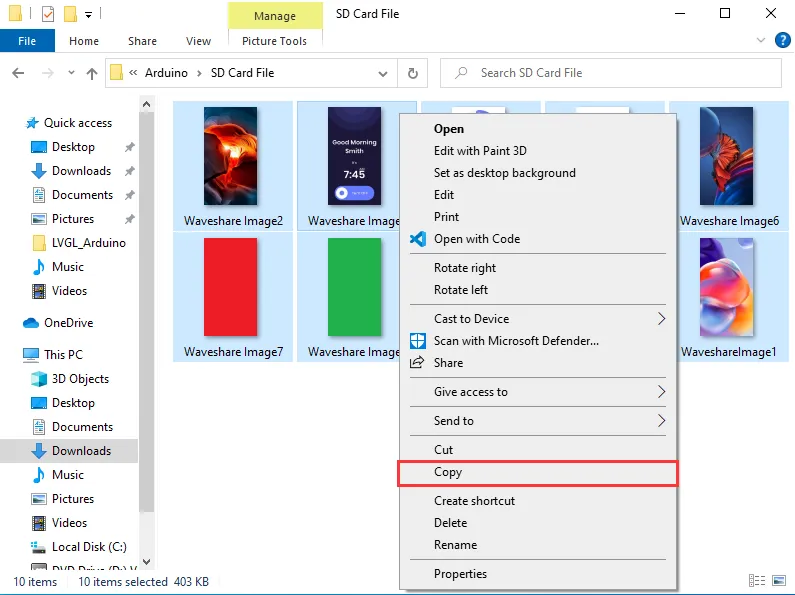

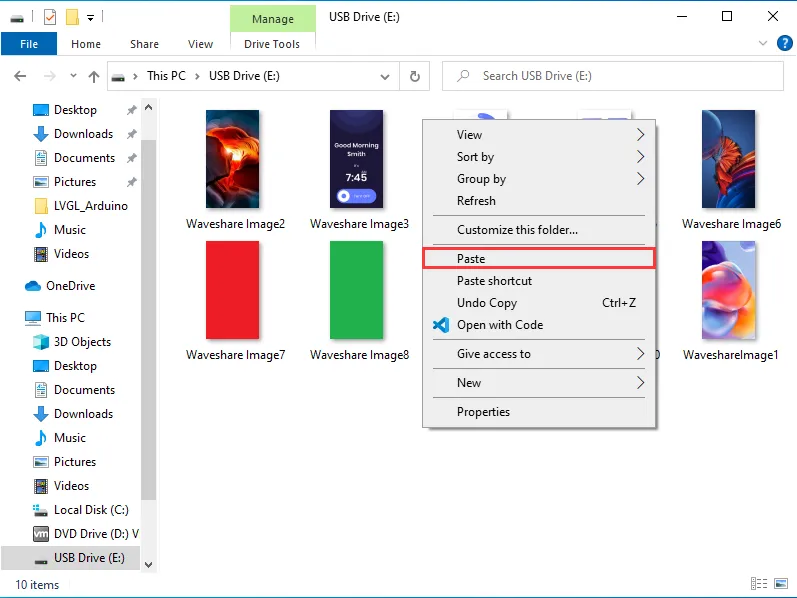

• 将 waveshare 所提供的图片示例加入到 SD 卡中





【硬件连接】

• 将包含示例图片的 SD 卡插入到设备中
• 将板子接入电脑

【代码分析】

1. setup()

   • Flash_test() ：测试并打印设备的闪存大小信息
   • SD_Init() ：初始化 SD 卡
   • LCD_Init() ：初始化显示屏
   • Set_Backlight(90) ：设置背光亮度为 90

2. loop()

   • Image_Next_Loop("/", ".png", 300) ：每隔一定时间间隔依次显示 SD 卡根目录下的 PNG 文件
   • RGB_Lamp_Loop(2) ：每隔一定时间间隔更新 RGB 灯的颜色

【运行效果】

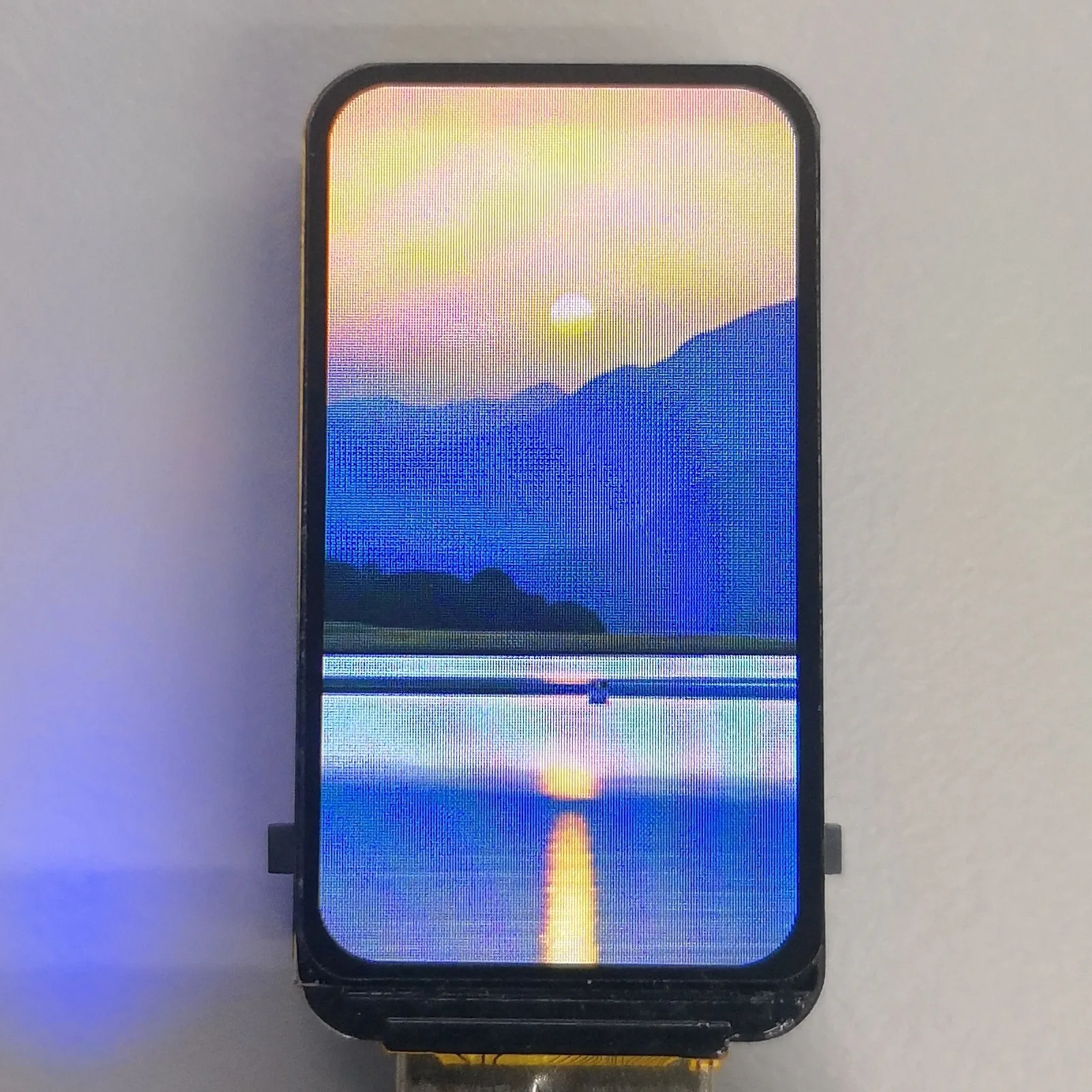

• LCD 以一定间隔时间依次显示 SD 卡下根目录的 PNG 文件
