ESP32-S3-LCD-1.47B

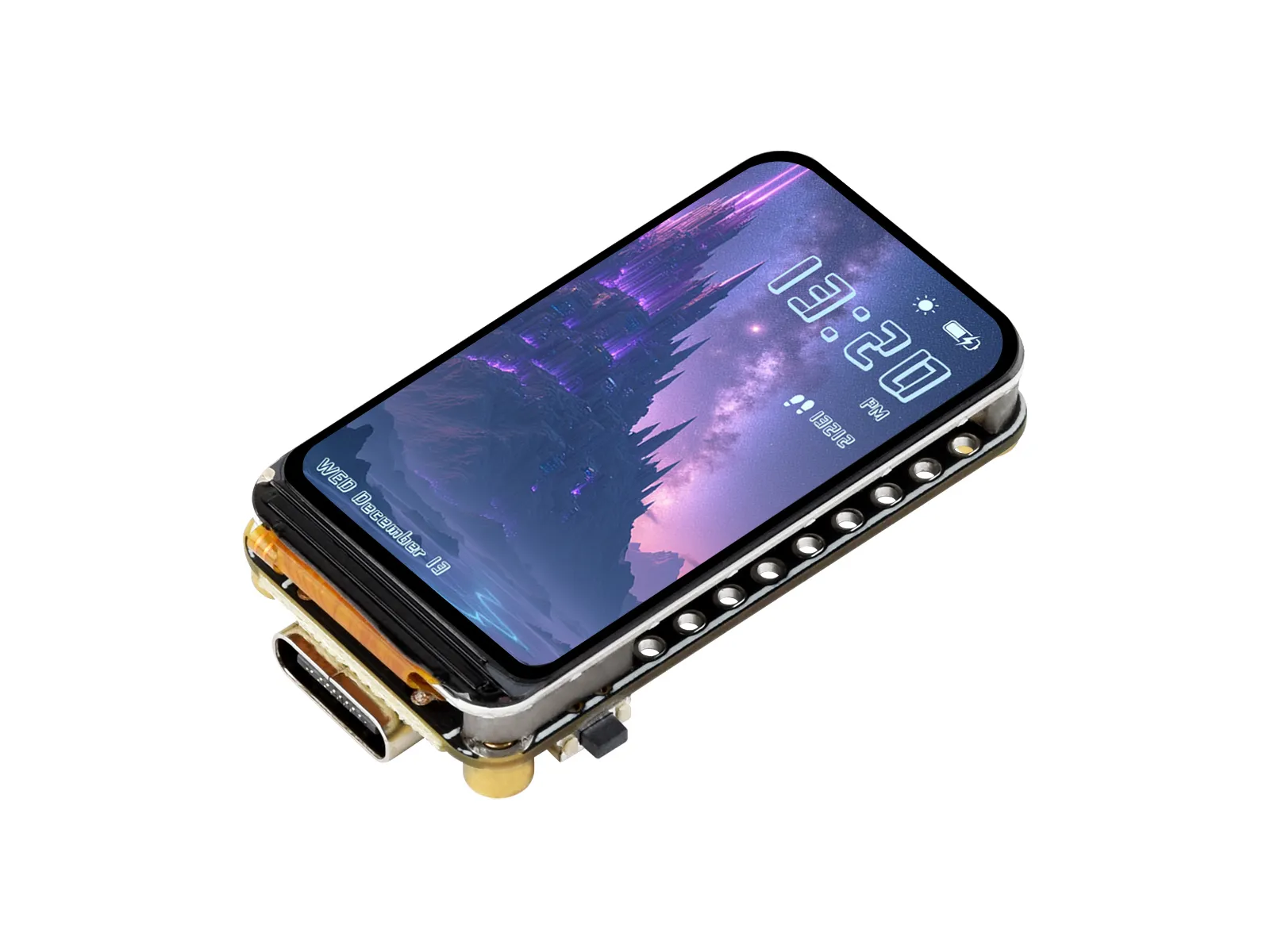

- ESP32-S3-LCD-1.47B

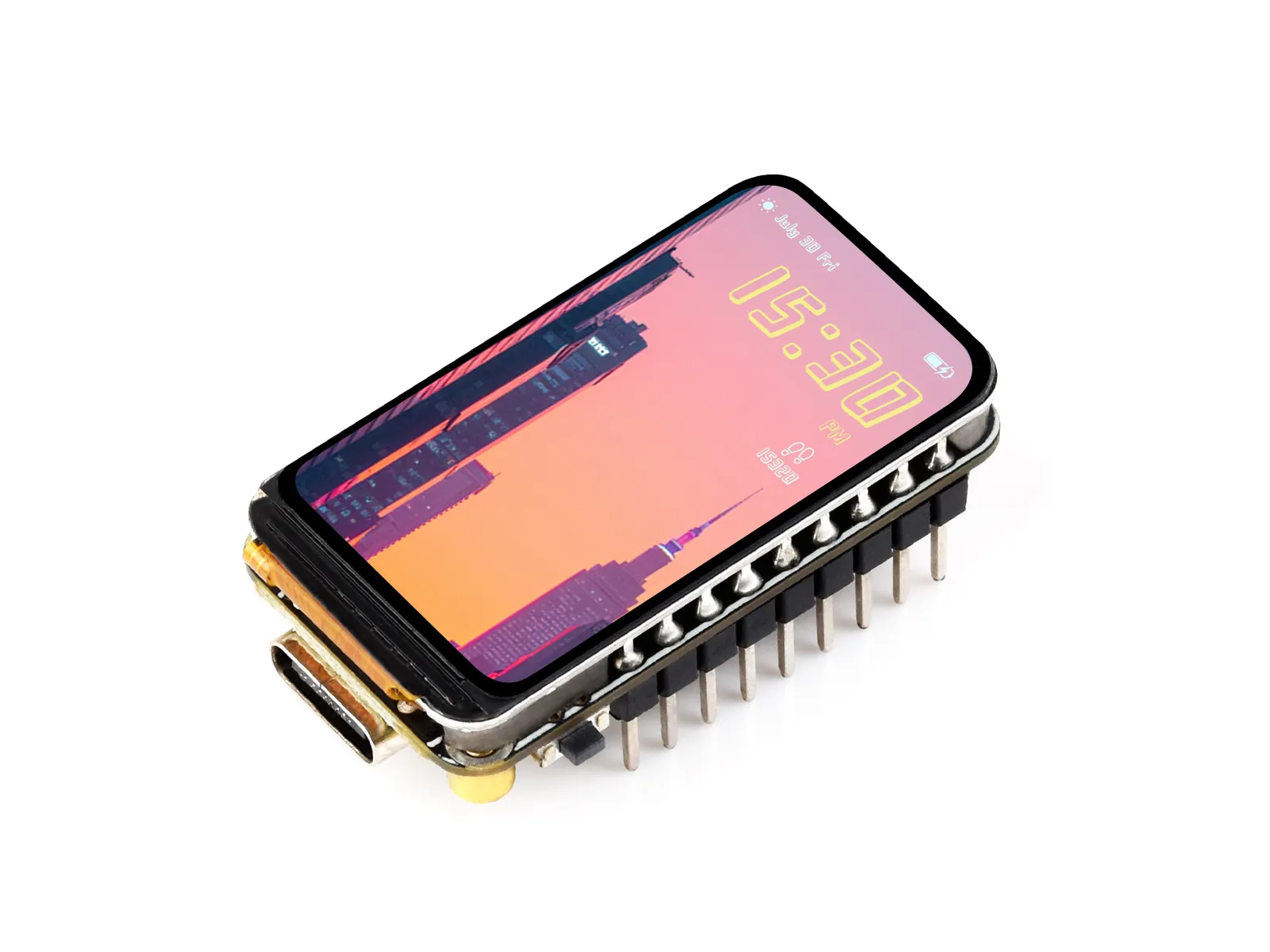

- ESP32-S3-LCD-1.47B-M
ESP32-S3-LCD-1.47B 是一款支持 2.4GHz WiFi 和蓝牙 BLE 5 的微控制器开发板。集成大容量 Flash 和 PSRAM，板载 1.47 英寸 LCD 屏，可流畅运行 LVGL 等 GUI 界面程序；结合多种外设接口，可快速开发 ESP32-S3 的 HMI 等应用。
请注意，焊接排针时不要拆屏幕，倾斜烙铁角度直接焊接！！！
| SKU | 产品 |
|---|---|
| 31501 | ESP32-S3-LCD-1.47B |
| 31031 | ESP32-S3-LCD-1.47B-M |
产品特性
- 搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
- 支持 2.4GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
- 板载 512KB SRAM、384KB ROM、8MB PSRAM 及 16MB Flash
- 板载 1.47 英寸 LCD 屏，172×320 分辨率，262K 彩色
- 引出大部分 GPIO，集成全速 USB 串口
- 板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪） ，可检测设备偏转状态、计步等功能
- 板载 RGB 彩色灯珠，搭配透明亚克力夹层可实现酷炫灯光效果
- 板载 Micro SD 卡槽，可外接 SD 卡存储图片或文件
- 板载电池充电管理模块，允许接入电池对设备进行供电 （接口位于排针位置）
- 支持灵活时钟、多种电源模式等准确控制，实现多场景低功耗模式

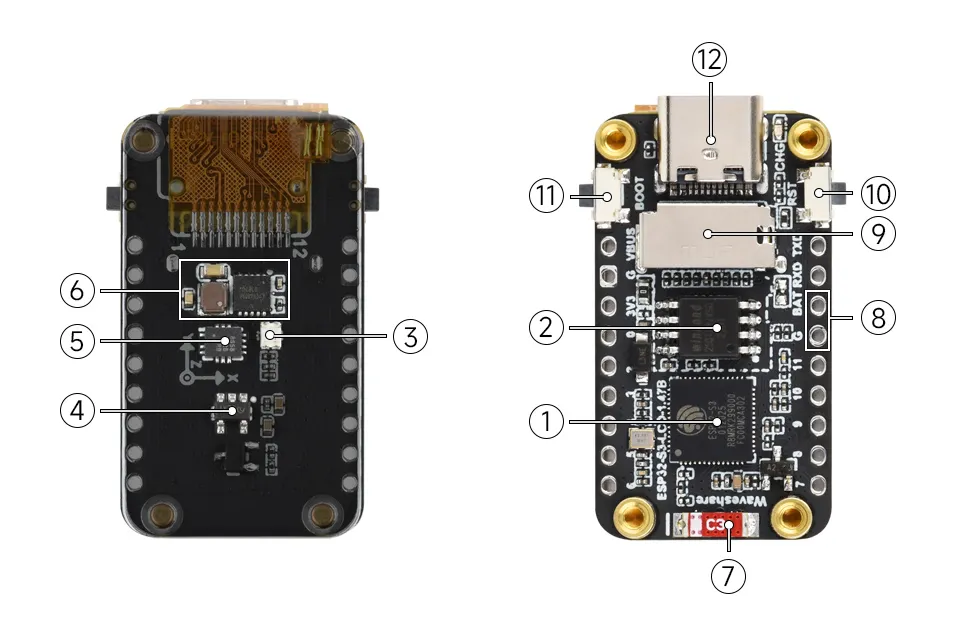

资源简介
- ESP32-S3R8 双核处理器，高达 240MHz 的运行频率
- 16MB Flash
- RGB 灯珠 搭配板载亚克力，可以实现酷炫颜色变化
- ME6217C33M5G 低压降 LDO，电流（MAX）800mA
- QMI8658 六轴陀螺加速度计
- 充电管理电路
- 贴片陶瓷天线
- 系统电池接口 可用于接入 3.7V 锂电池，支持充放电
- Micro SD 卡座
- RESET 按键
- BOOT 按键
- Type-C 接口 可通过该接口实现设备供电、USB 通信和固件下载等

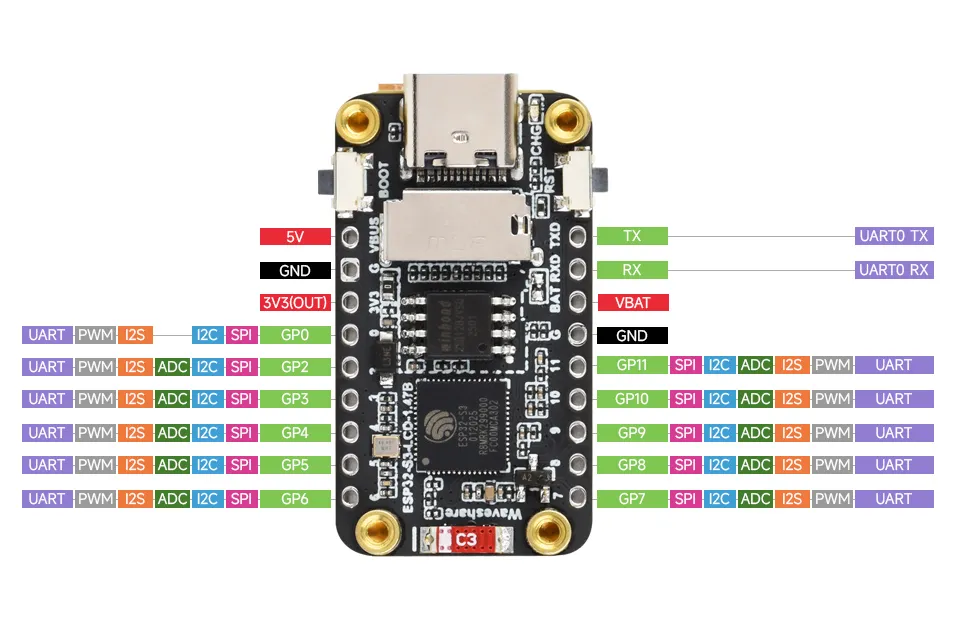

接口介绍
LCD
| LCD 引脚 | ESP32S3 |
|---|---|
| MOSI | GPIO45 |
| SCLK | GPIO40 |
| LCD_CS | GPIO42 |
| LCD_DC | GPIO41 |
| LCD_RST | GPIO39 |
| LCD_BL | GPIO46 |
RGB 灯珠
| RGB 灯珠 | ESP32S3 |
|---|---|
| RGB_Control | GPIO38 |
SD Card
| SD Card | ESP32S3 |
|---|---|
| SD_CMD | GPIO15 |
| SD_SCK | GPIO14 |
| SD_D0 | GPIO16 |
| SD_D1 | GPIO18 |
| SD_D2 | GPIO17 |
| SD_D3 | GPIO21 |

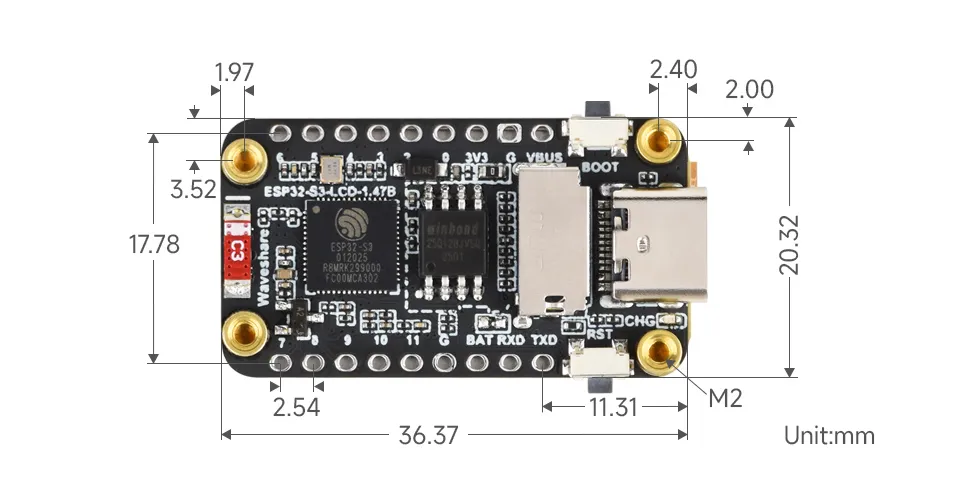

产品尺寸
产品参数
| 参数名称 | 参数 |
|---|---|
| 接口 | USB Type-C |
| 主控芯片 | ESP32-S3 |
| 屏幕类型 | TFT |
| 屏幕控制芯片 | Display ：ST7789 |
| 板载设备 | RGB 灯珠 Micro SD QMI8658 六轴陀螺加速度计 充电管理电路 |
请注意，焊接排针时不要拆屏幕，倾斜烙铁角度直接焊接！！！！
开发方式
ESP32-S3-LCD-1.47B 支持 Arduino IDE 和 ESP-IDF 两种开发框架，为开发者提供灵活的选择，您可以根据项目需求和个人偏好选择合适的开发工具。
Arduino 通常更容易上手，对初学者和爱好者更加友好。ESP-IDF 提供更完整的开发工具链和更细粒度的系统控制，适合复杂项目或对性能有较高要求的应用。
-
Arduino IDE 是一款便捷灵活、易于上手的开源电子原型平台。无需太多基础知识，简单学习后即可快速开发。Arduino 拥有庞大的全球用户社区，提供海量开源代码、项目示例和教程，以及丰富的库资源，封装了复杂功能，让开发者能够快速实现各种功能。您可以参考 Arduino IDE 开发环境搭建教程 完成初始设置，教程中同时提供了相关示例程序供参考。
-
ESP-IDF 全称 Espressif IoT Development Framework，是乐鑫科技为 ESP 系列芯片推出的专业开发框架。它基于 C 语言开发，包含编译器、调试器、烧录工具等，支持命令行或集成开发环境（如 Visual Studio Code 配合 Espressif IDF 插件）开发，插件提供代码导航、项目管理、调试等功能。我们推荐使用 VS Code 进行开发，具体配置过程可参考 ESP-IDF (VS Code) 开发环境搭建教程，教程中同时提供了相关示例程序供参考。
