ESP32-S3-LCD-1.85
ESP32-S3-LCD-1.85 是一款支持 2.4GHz Wi-Fi 和蓝牙 BLE 5 的微控制器开发板。集成大容量 Flash 和 PSRAM，板载 1.85 英寸 LCD 屏 （可选择触控版本），可流畅运行 LVGL 等 GUI 界面程序；结合多种外设接口，可快速开发 ESP32-S3 的 HMI 等应用。
| SKU | 产品 |
|---|---|
| 28511 | ESP32-S3-LCD-1.85 |
产品特性
- 搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240 MHz
- 支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5(LE)，板载天线
- 内置 512KB SRAM 和 384KB ROM，16MB Flash 和 8MB PSRAM
- 板载 1.85 英寸 LCD 屏，360×360 分辨率，262K 彩色
- 引出 UART、I2C 以及部分 IO 接口
- 板载音频解码芯片、MIC、QMI8658 六轴传感器、RTC 时钟传感器、Micro SD 卡座和电池充电管理模块等资源
- 支持灵活时钟，多种电源模式等准确控制，实现多场景低功耗模式

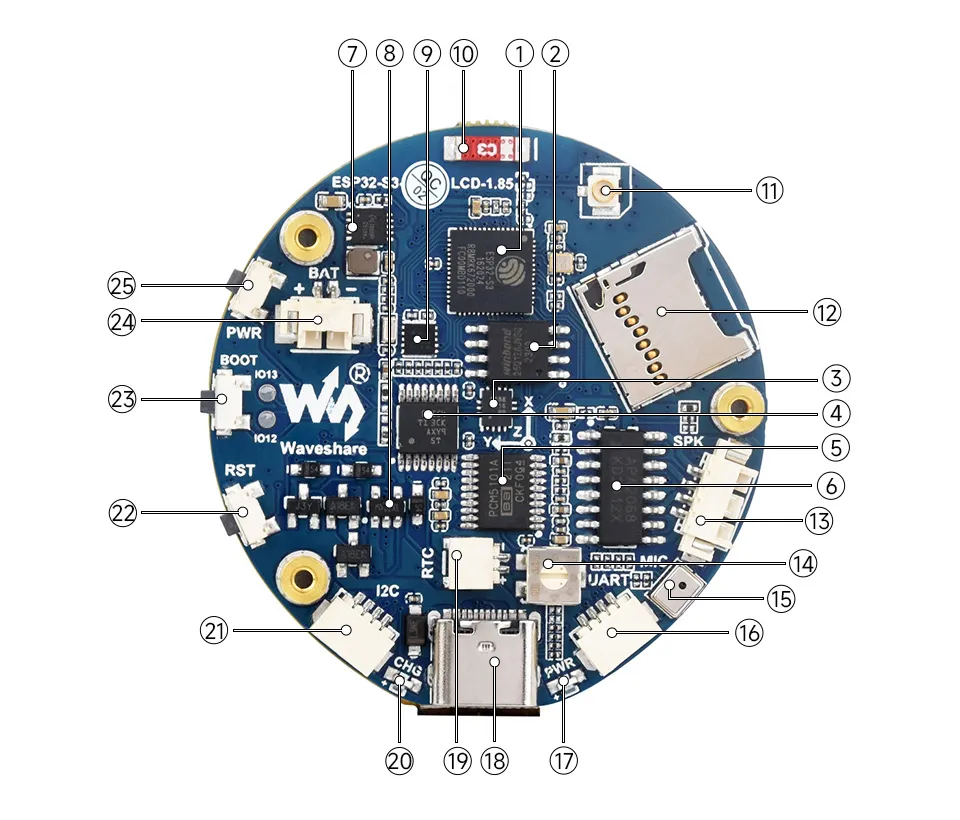

资源简介
- ESP32-S3R8 双核处理器，高达 240MHz 的运行频率
- 16MB Flash
- QST 姿态传感器 QMI8658（六轴陀螺加速度计）
- TCA9554PWR GPIO 扩展芯片
- PCM5101 音频解码芯片
- 功放芯片
- 电池充电管理芯片
- ME6217C33M5G 低压降 LDO，电流 (Max) 800mA
- RTC 时钟芯片 PCF85063 RTC 时钟
- 贴片陶瓷天线
- IPEX 1 代座子 可通过拆焊电阻切换为使用外部天线
- Micro SD 卡座 允许连接大容量 SD 卡
- 喇叭接口 配套 8Ω 2W 2030 喇叭
- 音量调节旋钮
- 麦克风
- UART 接口 在连接 UART Type-C 时，该接口不可用
- 电源指示灯
- USB Type-C 接口
- RTC 电池接口 接入可充电的 RTC 电池
- 充电指示灯 在连接系统电池时，充电为常亮，充满熄灭 （未连接系统电池时，状态不定）
- I2C 接口 内接其他芯片，仅允许外接 I2C 设备，不可映射为其他功能
- RESET 按键
- BOOT 按键
- 系统电池接口 MX1.25 2PIN 连接器，可用于接入 3.7V 锂电池，支持充放电
- 电池供电控制按键
接口介绍
- I2C 接口
| 引脚丝印 | 功能 | 说明 |
|---|---|---|
| GND | GND | 电源地 |
| 3V3 | 3V3 | 对外输出 3.3V |
| SCL | SCL（GPIO10） | I2C 时钟线，不可用作普通 GPIO |
| SDA | SDA（GPIO11） | I2C 数据线，不可用作普通 GPIO |
- UART 接口
| 引脚丝印 | 功能 | 说明 |
|---|---|---|
| GND | GND | 电源地 |
| 3V3 | 3V3 | 对外输出 3.3V |
| TXD | TXD（GPIO43） | UART 数据发送或用作普通 GPIO |
| RXD | RXD（GPIO44） | UART 数据接收或用作普通 GPIO |

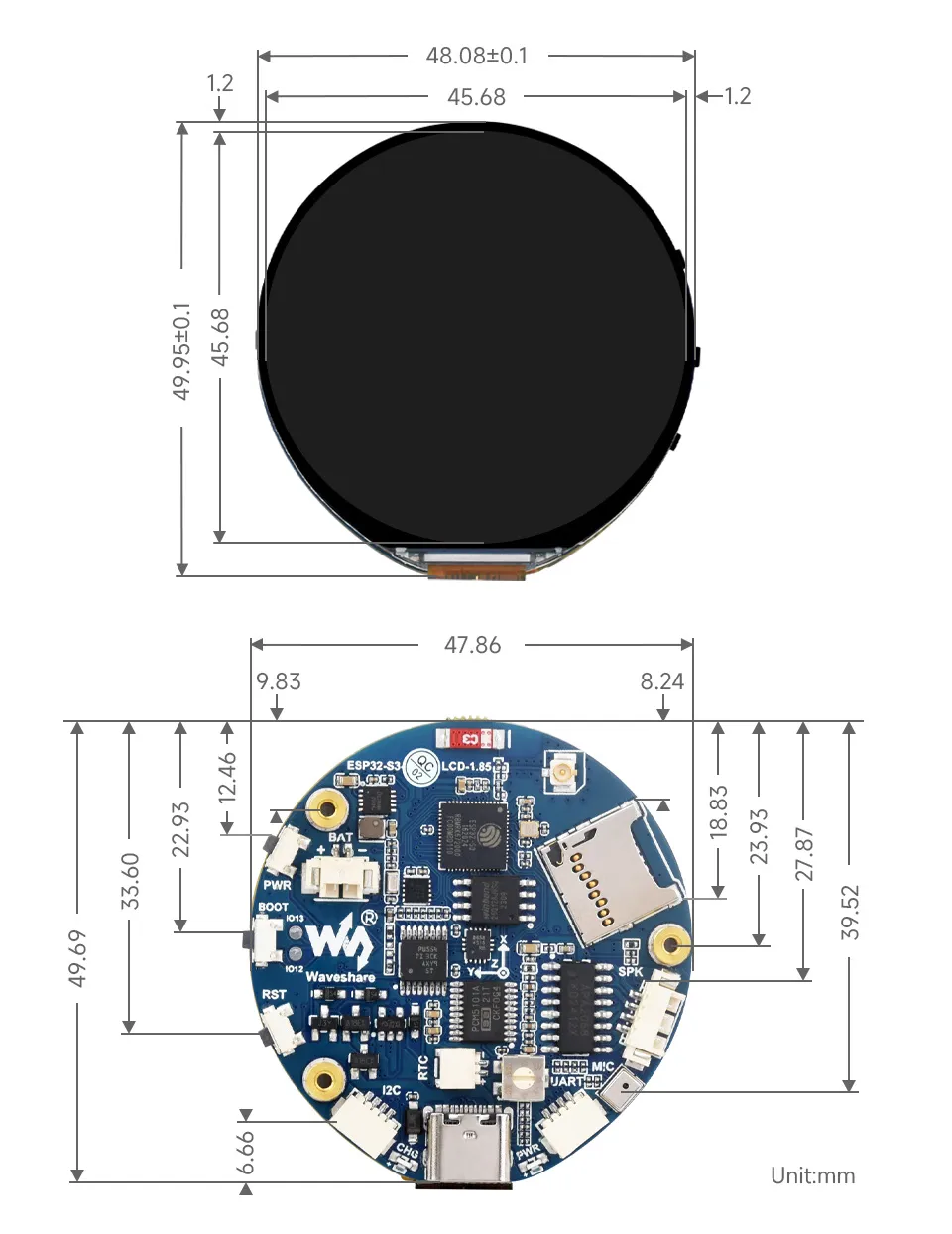

产品尺寸
产品参数
| 参数名称 | 参数 |
|---|---|
| 接口 | USB Type-C |
| 主控芯片 | ESP32-S3 |
| 屏幕类型 | TFT |
| 屏幕控制芯片 | Display ：ST77916 |
| 板载设备 | 姿态传感器 ：QMI8658； RTC 时钟 ：PCF85063； PCM 音频解码 ：PCM5101； MIC； Micro SD； 电池充电管理模块 |
| 产品尺寸 | 49.95（H）x 48.08（V） mm |
内部硬件连接
- LCD
| LCD 引脚 | ESP32S3 |
|---|---|
| LCD_SDA0 | GPIO46 |
| LCD_SDA1 | GPIO45 |
| LCD_SDA2 | GPIO42 |
| LCD_SDA3 | GPIO41 |
| LCD_SCK | GPIO40 |
| LCD_CS | GPIO21 |
| LCD_TE | GPIO18 |
| LCD_RST | EXIO2 |
| LCD_BL | GPIO5 |
- SD Card
| SD Card | ESP32S3 |
|---|---|
| SD_D0 / MISO | GPIO16 |
| SD_CMD / MOSI | GPIO17 |
| SD_SCK / SCLK | GPIO14 |
| SD_D3 / CS | EXIO3 |
| SD_D1 | NC |
| SD_D2 | NC |
- QMI
| QMI8658 | ESP32S3 |
|---|---|
| IMU_SCL | GPIO10 |
| IMU_SDA | GPIO11 |
| IMU_INT1 | EXIO5 |
| IMU_INT2 | EXIO4 |
- RTC
| PCF85063ATL | ESP32S3 |
|---|---|
| RTC_SCL | GPIO10 |
| RTC_SDA | GPIO11 |
| RTC_INT | GPIO9 |
- MIC
| MIC | ESP32S3 |
|---|---|
| MIC_WS | GPIO2 |
| MIC_SCK | GPIO15 |
| MIC_SD | GPIO39 |
- SPEAKER
| PCM5101 | ESP32S3 |
|---|---|
| Speak_DIN | GPIO47 |
| Speak_LRCK | GPIO38 |
| Speak_BCK | GPIO48 |
