FAQ

问：是否支持连接舵机

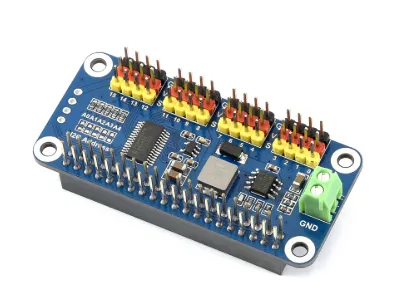

  • 不支持将 GPIO 和舵机直连。因为舵机在运动时，尤其是启动或负载较大时，需要较大的电流，很容易超过开发板自身稳压芯片的供电能力。一般建议用户，通过板子上的 I2C 接口，连接舵机驱动板（例如：Servo Driver HAT）后控制舵机 企业微信截图 17628517234138
问：贴片螺母的规格

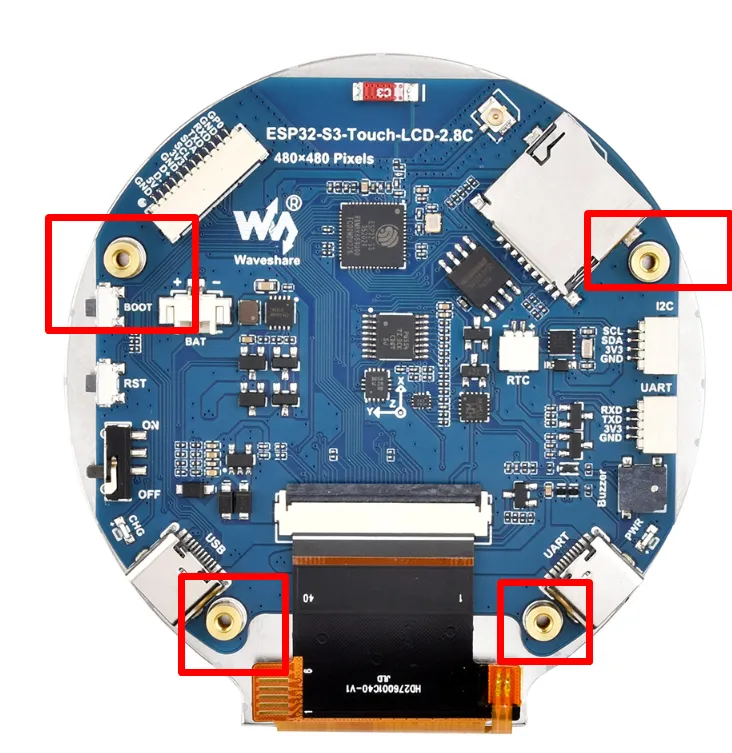

  • 贴片螺母 M244.0+2.7*1.5 企业微信截图 17611244689991
问：新旧版差异说明
  • 旧版本的麦克风，MSM261S4030H0R 停产，换成了 ICS-43434，相关电路有调整，拾音位置不变。详见下图：
    ESP32-S3-Touch-LCD-1
问：使用电池供电，需要一直按住 PWR 按钮才能工作？
  • 不是的，PWR 按钮是为解决电源控制并且考虑到外设按钮功能少而设计，其原理如下： 按下 PWR 之后可以使电池供电，此时系统启动，系统应定义 SYS_EN 持续输出高电平来维持上电效果，此时松开 PWR 不会断电。PWR 此时的功能即可以拉低 SYS_OUT，系统检测 SYS_OUT 按下、连按和长按，可以自定义关机控制操作，如长按模式下系统设置 SYS_EN 低电平断开电池供电，即可完成多功能按钮使用。
问：ESP-IDF 的程序烧录后一直复位？
  • 将 ESP-IDF 版本降至 v5.3.2
问：模块下载程序后，重新下载，有时会出现无法连接串口，或者烧录失败的情况？
  • 点击复位按键 1 秒以上，等待 PC 端重新识别到设备后再次下载
  • 可长按 BOOT 按键，同时按下 RESET，然后松开 RESET，再松开 BOOT 按键，此时模块可进入下载模式，可解决大部分无法下载的问题。
  • 按住 BOOT 按键，重新连接 USB 线，USB 线连好后再松开 BOOT 按键，此时模块可进入下载模式，可解决大部分无法下载的问题。
问：模块出现一直复位的情况，从设备管理器查看识别状况会一闪一闪的？

这种情况可能是由于 Flash 空白导致 USB 口不稳定，可长按 BOOT 按键，同时按下 RESET，然后松开 RESET，再松开 BOOT 按键，此时模块可进入下载模式烧录固件（程序）即可解决该情况。

问： 程序首次编译超级慢怎么处理？
  • 首次编译很慢属于正常情况，耐心等待即可
问： 找不到 AppData 文件夹怎么处理？
  • 部分 AppData 文件夹是默认隐藏的，可以设置为显示。
  • 英文系统：资源管理器->View->勾选“Hidden items”
  • 中文系统：文件资源管理器->查看->显示->勾选“隐藏的项目”
问： 怎么查看自己使用的 COM 口？
  • Windows 系统：
    • ①通过设备管理器查看： 按下 Windows + R 键打开“运行”对话框； 输入 devmgmt.msc 并按回车键打开设备管理器； 展开“端口（COM 和 LPT）”部分，这里会列出所有的 COM 端口及其当前状态。
    • ②使用命令提示符查看： 打开命令提示符（CMD）； 输入 mode 命令，这将显示所有 COM 端口的状态信息。
    • ③查看硬件连接： 如果你已经连接了外部设备到 COM 口，通常设备会占用一个端口号，可以通过查看连接的硬件来确定使用的是哪个端口。
  • Linux 系统：
    • ①使用 dmesg 命令查看： 打开终端。
    • ②使用 ls 命令查看： 输入 ls /dev/ttyS* 或 ls /dev/ttyUSB* 来列出所有的串口设备。
    • ③使用 setserial 命令查看： 输入 setserial -g /dev/ttyS* 来查看所有串口设备的配置信息。
问： ESP-IDF 为什么会报这个错误
  • 此情况为没有安装 SD 卡或 SD 卡无法被识别，若出现该情况，请等待一段时间后复位设备，仍不可解决请将 SD 卡格式化为 FAT32 格式，若依旧失败请更换其他 SD 卡
问：在使用 MAC 设备时，程序烧录失败？
问：屏幕刷新率多少？（帧率）

与运行的示例相关，不同程序刷新帧率不同。

问：这能通过拓展接摄像头吗？

不能

问：运行一个用到串口的程序（Serial.println()）时我的 arduino ide 里的 serial monitor 并没有显示任何数据？

是否有使用 USB 转 UART 工具连接 UART 引脚，或者在 Tools 中启用 USB CDC

问：wifi 和蓝牙是可以同时使用的吗？

可以同时使用，不过由于音频占用内存较大，在使用音频功能时不能同时开启

问： 哪款电池能用？

MX1.25 接口 3.7V 锂电池

问： 推荐用多大容量的锂电池？

使用我们对应接口和输出电压的就可以，容量看客户需求

问：I2C 板载设备占用地址

0x15,0x20,0x51

问：能不能 AUX 接音响？手机用蓝牙链接小智可以吗？
  • 不行。直接板载喇叭，没有预留音频口；S3 的低功耗蓝牙，不建议用手机去连，兼容性不好
问：为什么代码没问题且成功烧录，运行后没有输出？
  • 查看原理图，针对不同开发板的 Type-C 接口，对应代码处理输出不同：
    • USB 直出的开发板，支持 printf 函数打印输出，若想支持 Serial 函数打印输出则需要使能 USB CDC On Boot 功能或者 HWCDC 声明
    • UART 转 USB 的开发板，支持 printf 函数和 Serial 函数打印输出，无需使能 USB CDC On Boot
问：如何使用 SquareLine Studio 设计界面
问：如何恢复出厂模式？
问： 没有 SD 卡可以使用我们的产品吗？

可以的，只是用不了有关 SD 卡部分的功能，其他没有影响

问： 屏幕问题

此类产品的屏幕与背板采用一体式贴合设计，为确保正常使用，建议避免自行拆卸或撬开胶层。若因拆解导致屏幕受损，将无法进行维修
