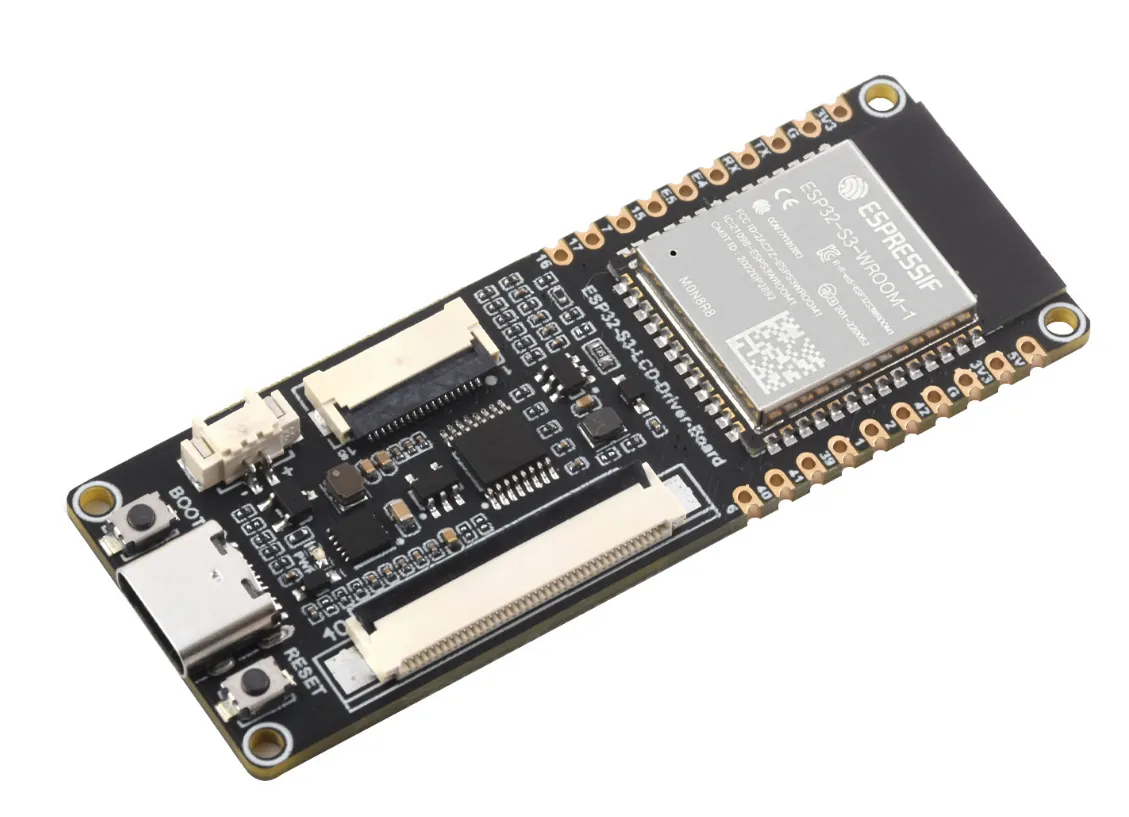

ESP32-S3-LCD-Driver-Board
ESP32-S3-LCD-Driver-Board 是一款体积小巧，搭载 40Pin 3SPI+RGB565 和 18Pin SPI 屏幕接口的微控制器开发板。
在硬件上，采用 ESP32-S3-WROOM-1-N8R8 模组，其搭载有 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz，内置 512KB SRAM（TCM）和 8MB PSRAM；板载高效充放电管理芯片 ETA6096 和 MX1.25 电池接口，排针引脚接口兼容 18Pin SPI 屏幕，可兼容扩展多种外围设备，使用方便。
在软件上，可选择 ESP-IDF、Arduino 等开发环境来进行开发，从而可以轻松快速地入门，并将其应用于产品中。
产品特性
- 采用 ESP32-S3-WROOM-1-N8R8 模组，搭载 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
- 集成 512KB SRAM、384KB ROM、8MB PSRAM、8MB Flash 存储器
- 集成 2.4GHz Wi-Fi 和低功耗蓝牙 (Bluetooth LE) 双模无线通信，具有优越的射频性能
- 采用 USB Type-C 接口，无需纠结正反插
- 搭载 40Pin 和 18Pin 屏幕接口，兼容性和扩展性强
- 板载高效充放电管理芯片 ETA6096 和 MX1.25 电池接口
- 邮票孔设计，可直接焊接集成到用户自主设计的底板上
- 支持多种低功耗工作状态，可调节通信距离、数据率和功耗之间的平衡，满足各种应用场景的功耗需求
屏幕型号
提示
目前示例程序支持的微雪显示屏型号
| 型号 | 尺寸 | 显示驱动 | 触摸驱动 |
|---|---|---|---|

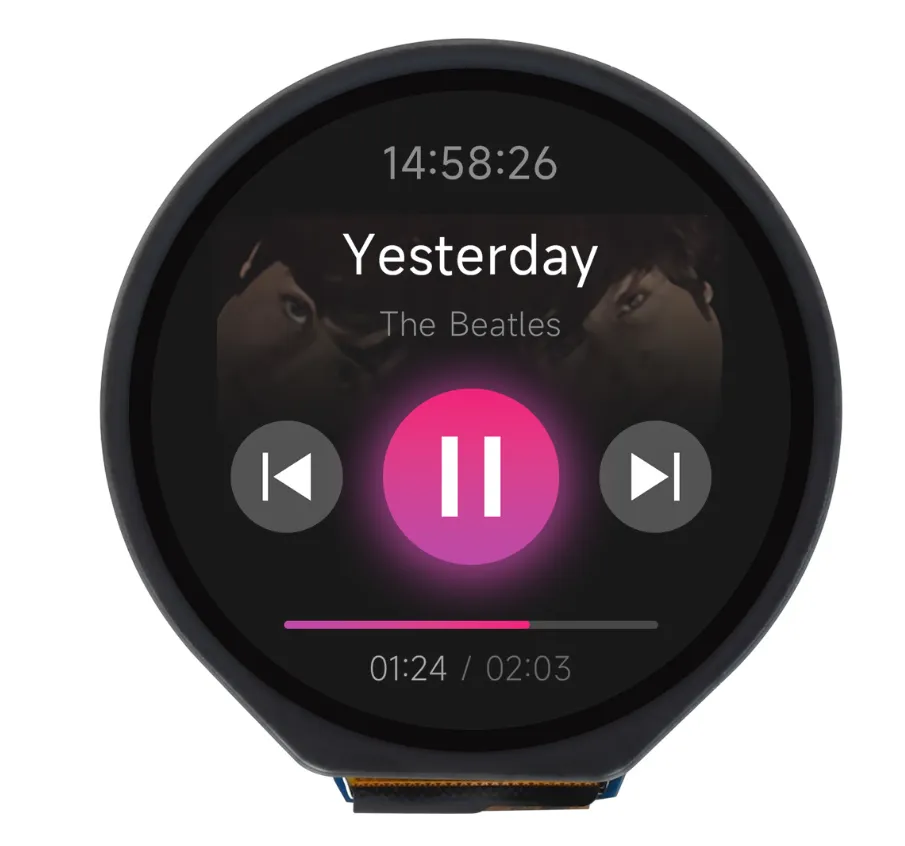

1.28inch Touch LCD  | 240×240 | GC9A01 | CST816 |

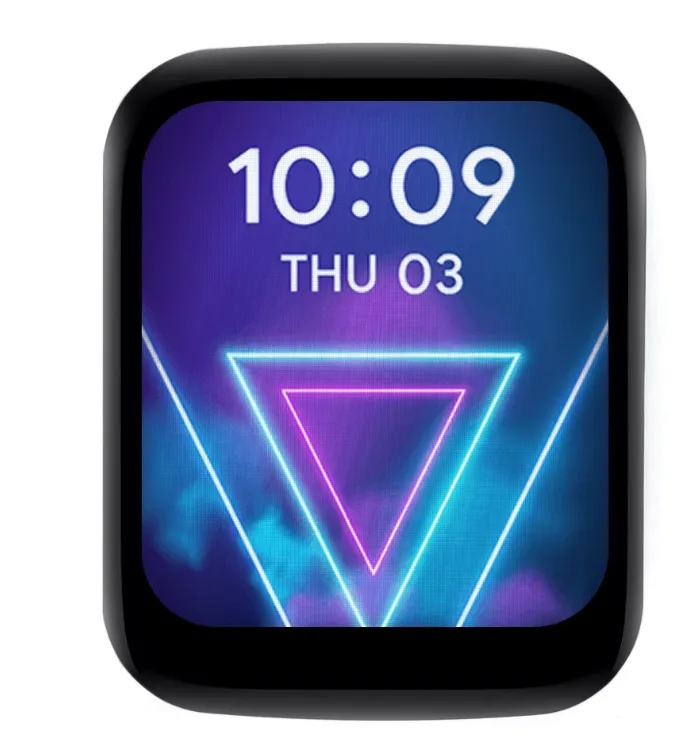

1.69inch Touch LCD Module  | 240×280 | ST7789 | CST816T |

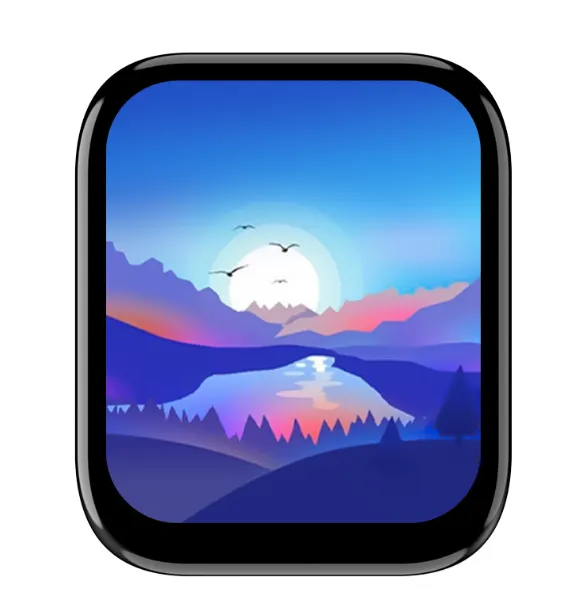

1.83inch Touch LCD Module  | 240×284 | ST7789 | CST816S |

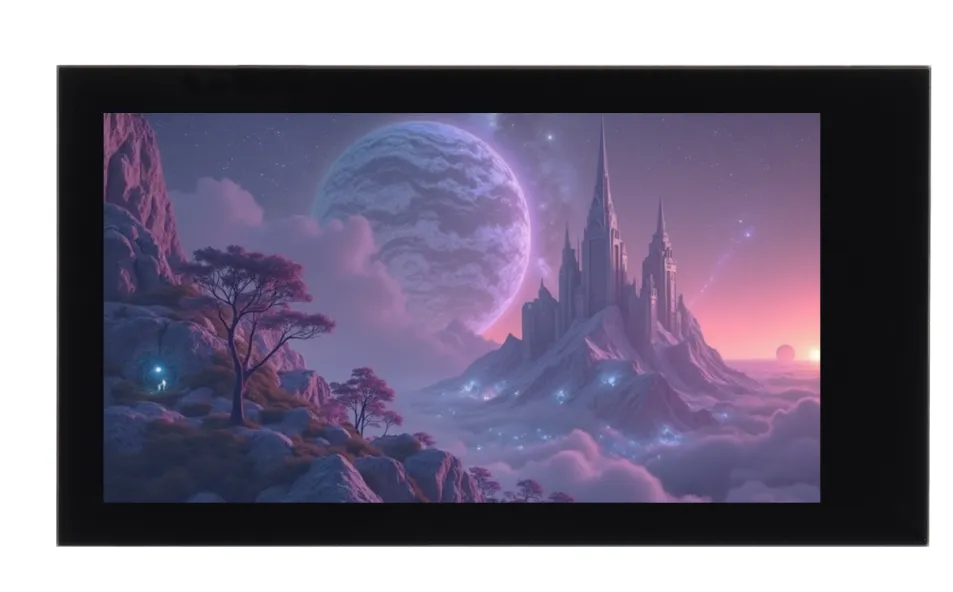

1.9inch Touch LCD  | 170×320 | ST7789 | CST816S |
2inch Capacitive Touch LCD  | 240×320 | ST7789 | CST816S |

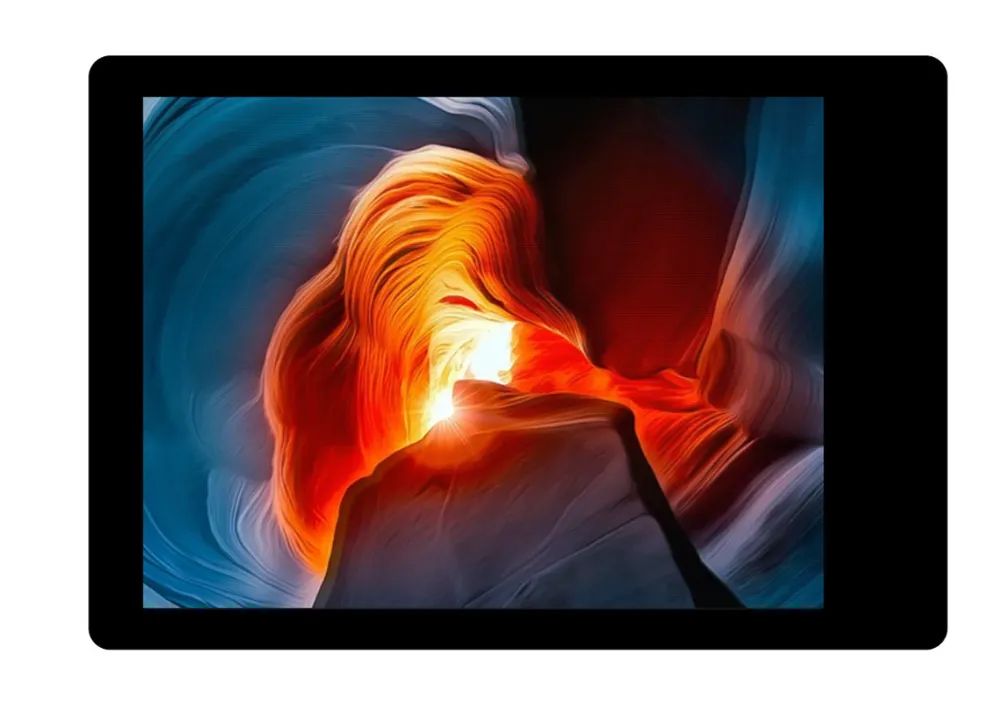

2.8inch Capacitive Touch LCD  | 240×320 | ST7789 | CST328 |

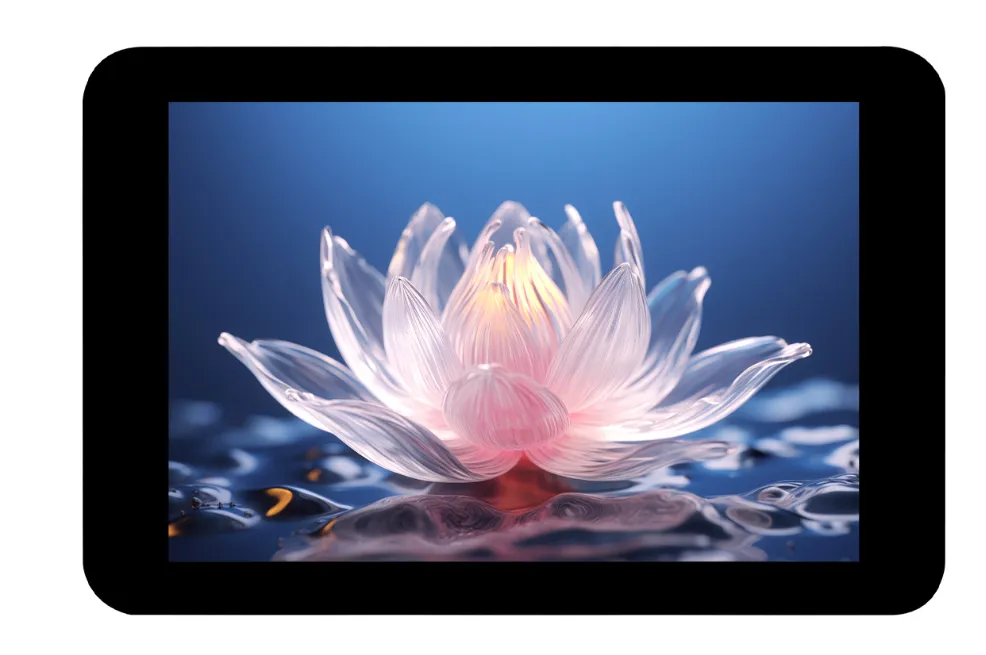

3.5inch Capacitive Touch LCD  | 320×480 | ST7796S | FT6336U |

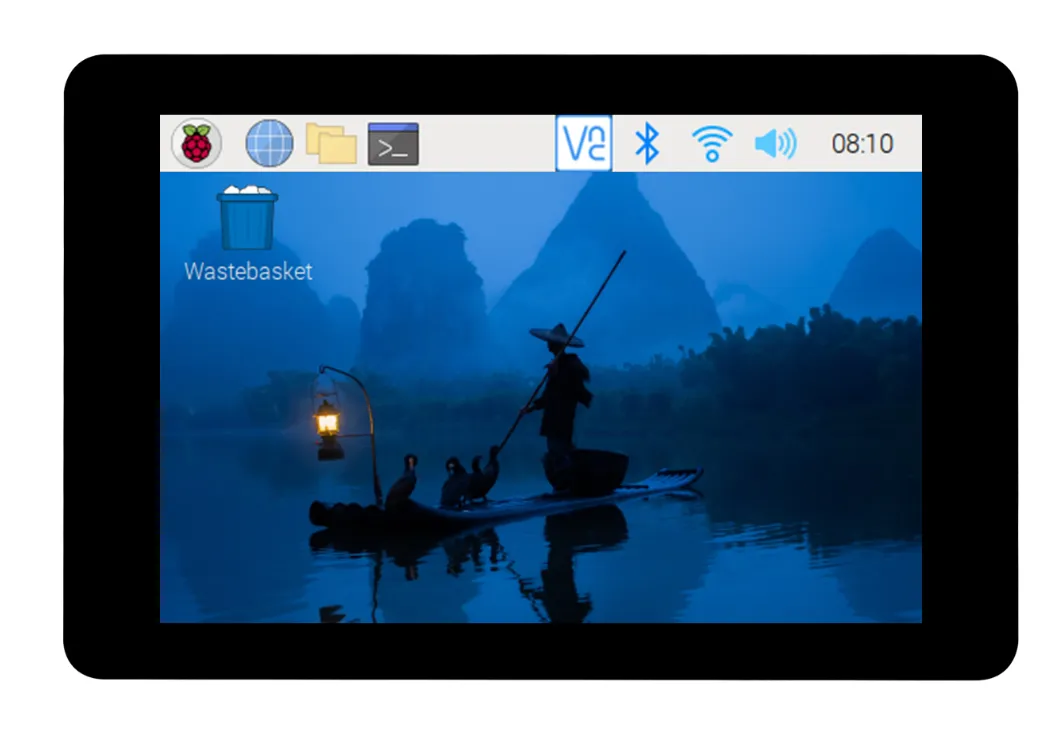

3.5inch RPi LCD (F)  | 320×480 | ST7796S | GT911 |

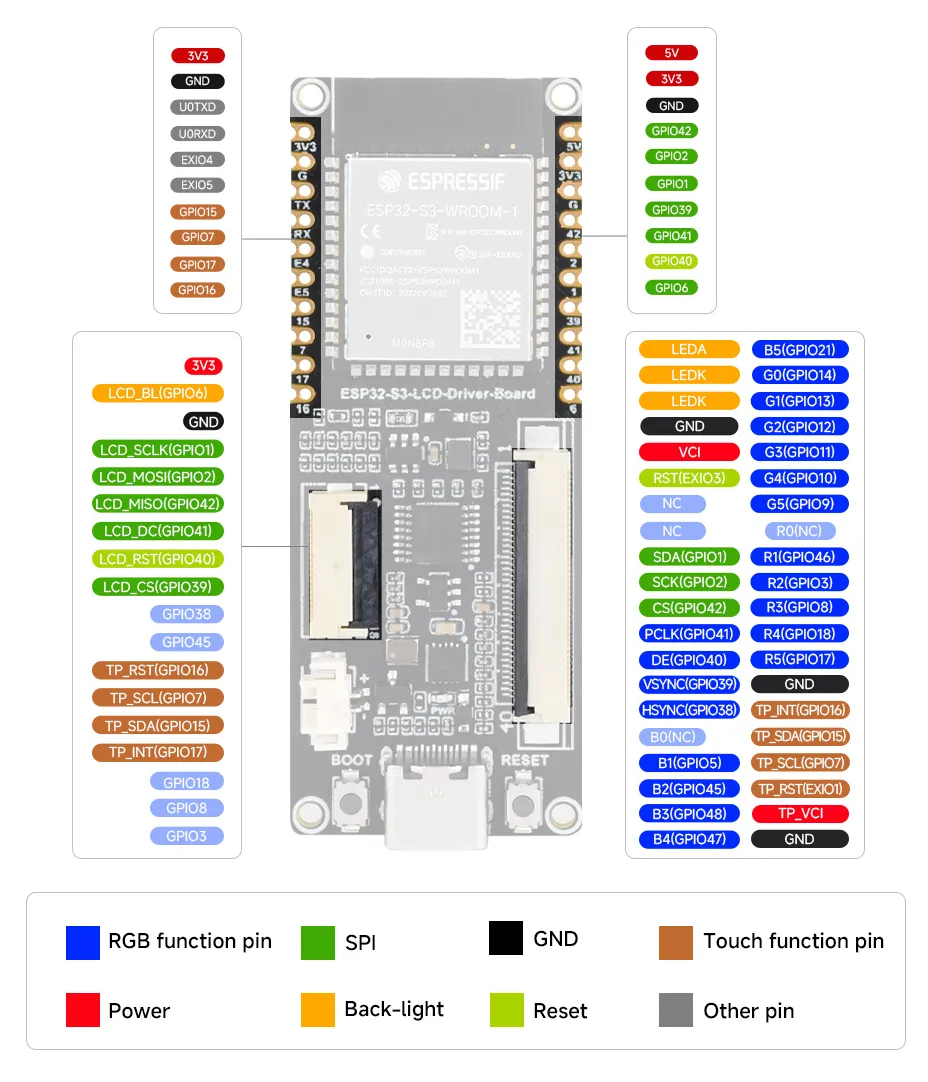

板载资源

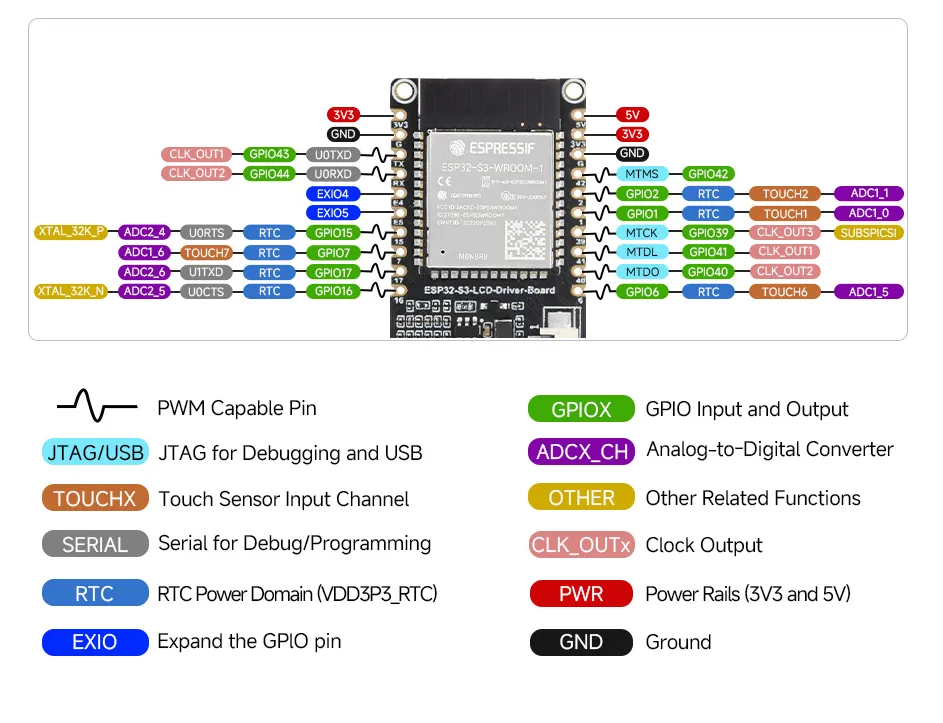

引脚分布

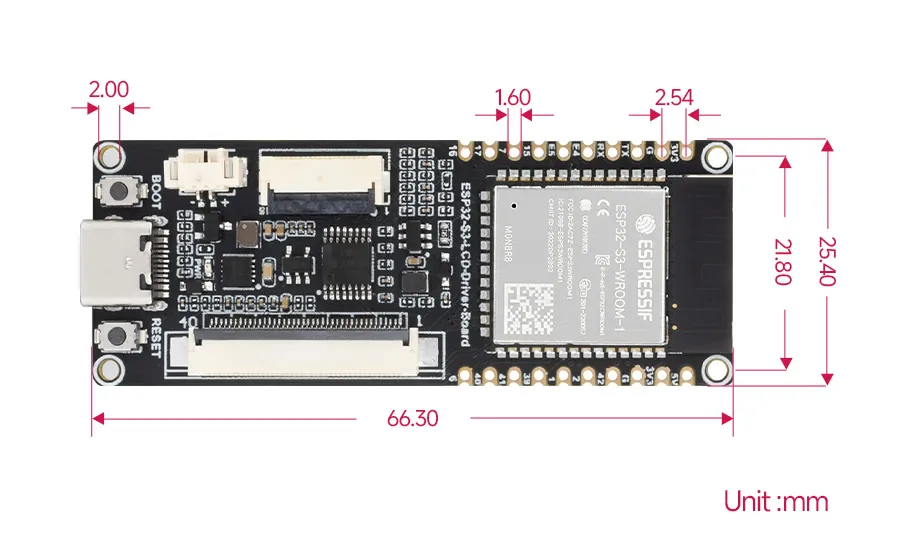

产品尺寸
开发方式
ESP32-S3-LCD-Driver-Board 支持 ESP-IDF 开发框架，为开发者提供灵活的选择，您可以根据项目需求和个人偏好选择合适的开发工具。
- ESP-IDF 全称 Espressif IoT Development Framework，是乐鑫科技为 ESP 系列芯片推出的专业开发框架。它基于 C 语言开发，包含编译器、调试器、烧录工具等，支持命令行或集成开发环境（如 Visual Studio Code 配合 Espressif IDF 插件）开发，插件提供代码导航、项目管理、调试等功能。我们推荐使用 VS Code 进行开发，具体配置过程可参考 ESP-IDF (VS Code) 开发环境搭建教程，教程中同时提供了相关示例程序供参考。
