使用说明

为了让用户能够快速了解产品的各个功能，我们提供了一系列的测试例程，方便客户了解各个接口的使用。除了 ESP32-S3-LCD-Driver-Board 主机和配套的线材之外，为了能够运行例程，需要准备的器件如下：

器件准备

• ESP32-S3-LCD-Driver-Board ×1
• 目前示例程序支持的微雪显示屏型号

  型号	尺寸	显示驱动	触摸驱动
  1.28inch Touch LCD	240×240	GC9A01	CST816
  1.69inch Touch LCD Module	240×280	ST7789	CST816T
  1.83inch Touch LCD Module	240×284	ST7789	CST816S
  1.9inch Touch LCD	170×320	ST7789	CST816S
  2inch Capacitive Touch LCD	240×320	ST7789	CST816S
  2.8inch Capacitive Touch LCD	240×320	ST7789	CST328
  3.5inch Capacitive Touch LCD	320×480	ST7796S	FT6336U
  3.5inch RPi LCD (F)	320×480	ST7796S	GT911

注意事项

• GH1.25 锂电池座子只支持 单节 3.7 V 锂电池，勿使用多组电池包同时接入充放电，建议单节容量在 2000 mAh 以下。

⚠️ USB 下载注意事项（重要）

开发板使用 USB 下载程序

若出现 无法识别端口 的情况，请进入 Boot 模式：

1. 按住 BOOT 按键
2. 连接 USB 至电脑
3. 松开 BOOT 按键

下载完成后，重新上电运行程序。

板级包配置屏幕方法

1. menuconfig 配置方法

1. 参考 ESP-IDF 环境搭建教程 完成开发环境的配置。

   提示

   设置目标设备时，ESP-IDF 会自动配置相应的工具链和库，此过程可能需要一些时间，请耐心等待。更多详情请参阅 官方文档。

2. 点击 打开 ESP-IDF 终端，执行 idf.py menuconfig 命令进入配置界面，输入 / , 全局搜索 LCD screen type:



3. 选择 LCD screen type 进行屏幕类型选择：



4. 按 S 键保存配置并退出，然后点击

2. SDK 配置方法

1. 参考 ESP-IDF 环境搭建教程 完成开发环境的配置。

   提示

   设置目标设备时，ESP-IDF 会自动配置相应的工具链和库，此过程可能需要一些时间，请耐心等待。更多详情请参阅 官方文档。

2. 打开 SDK 终端 :

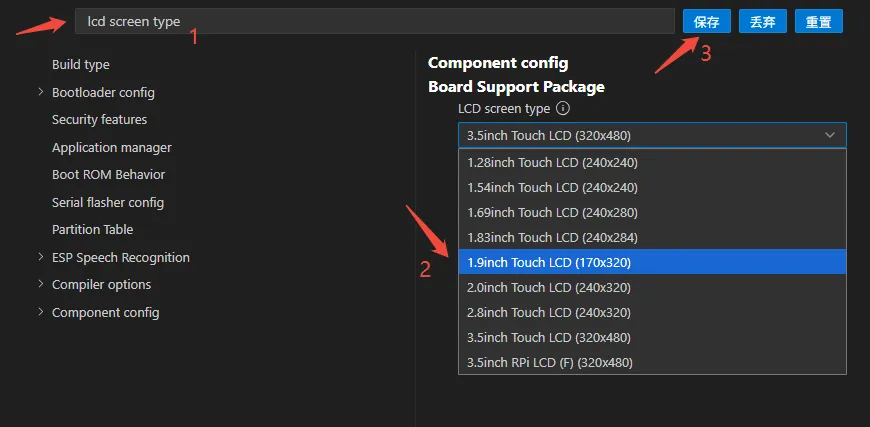

3. 全局搜索 LCD screen type , 在 Board Support Package 选择对应屏幕类型，点击保存后退出配置界面：



4. 最后点击

固件下载

示例程序位于 示例程序包 的 Firmware 目录中。

示例介绍

• 固件使用 brookesia 组件，展示 APP 风格的各种应用程序，包含squareline、相册、绘画 等 APP

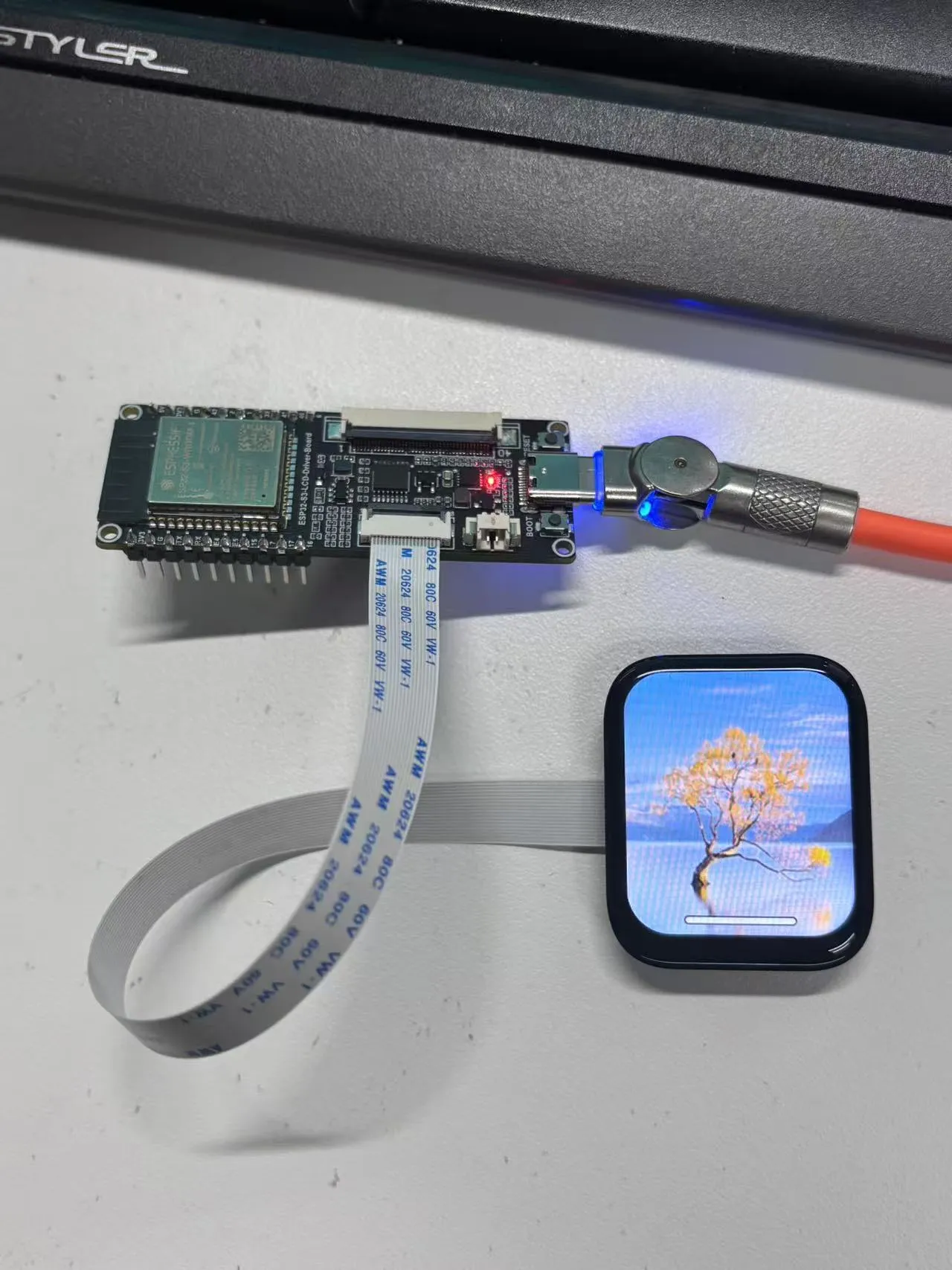

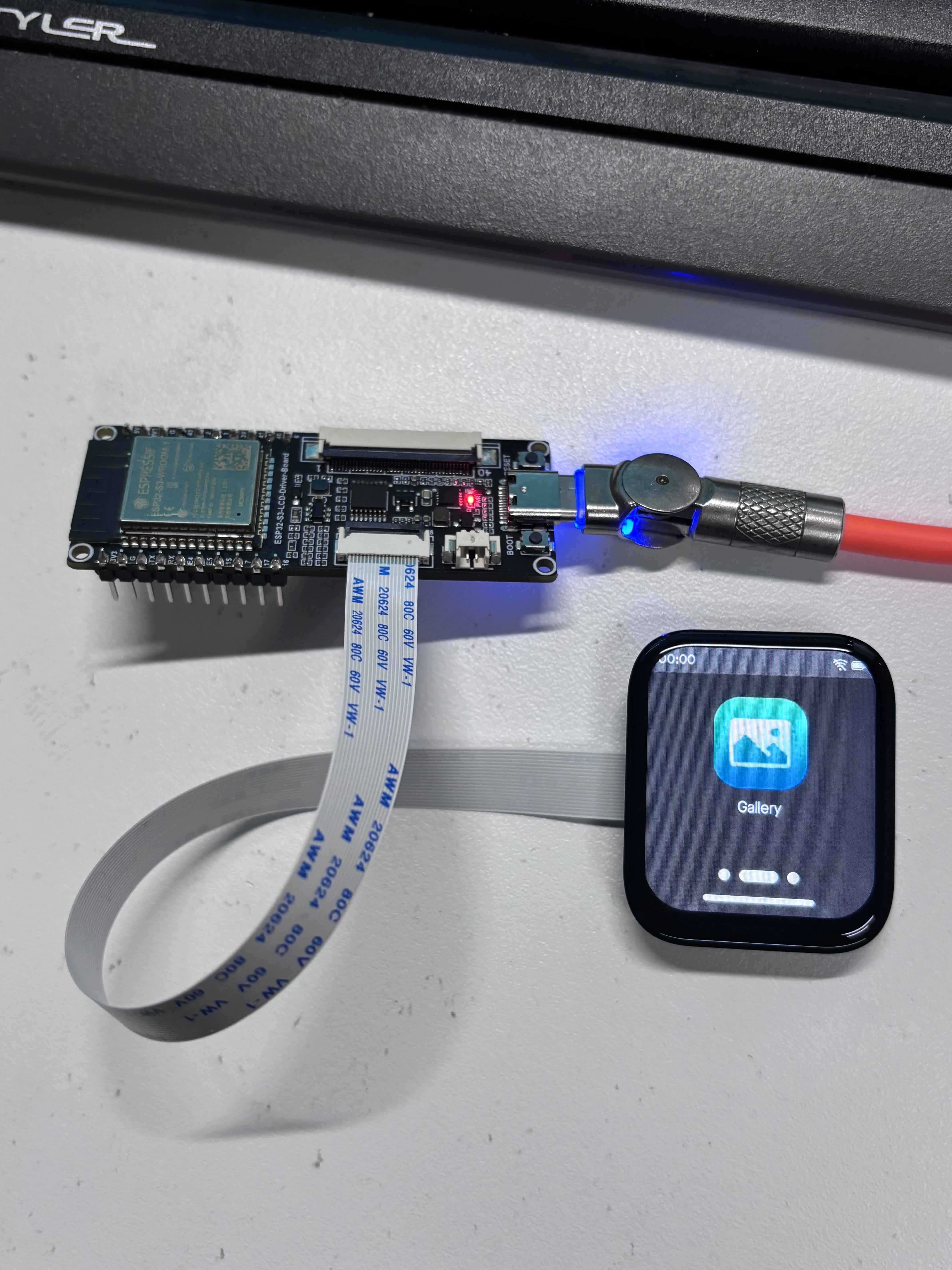

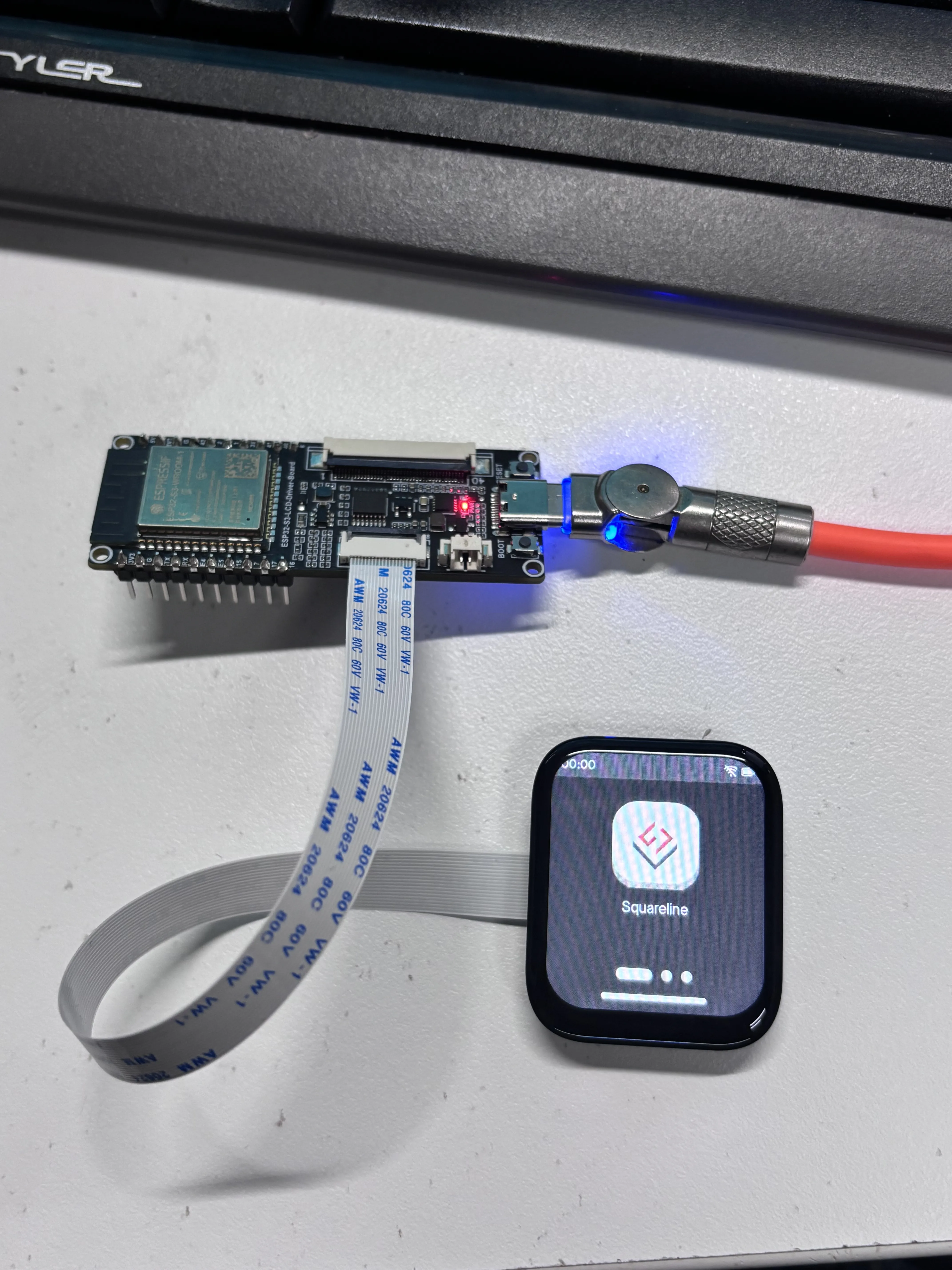

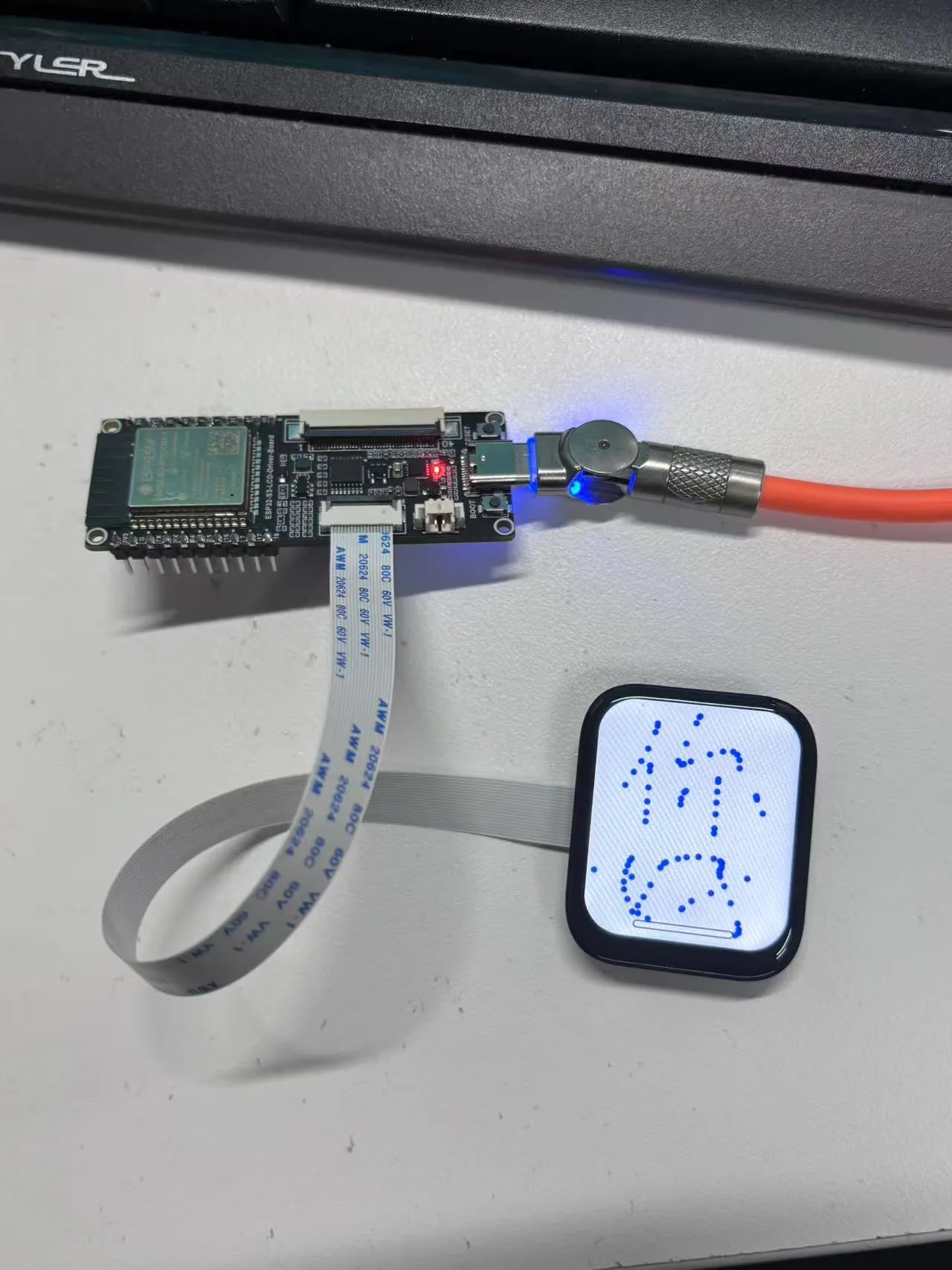

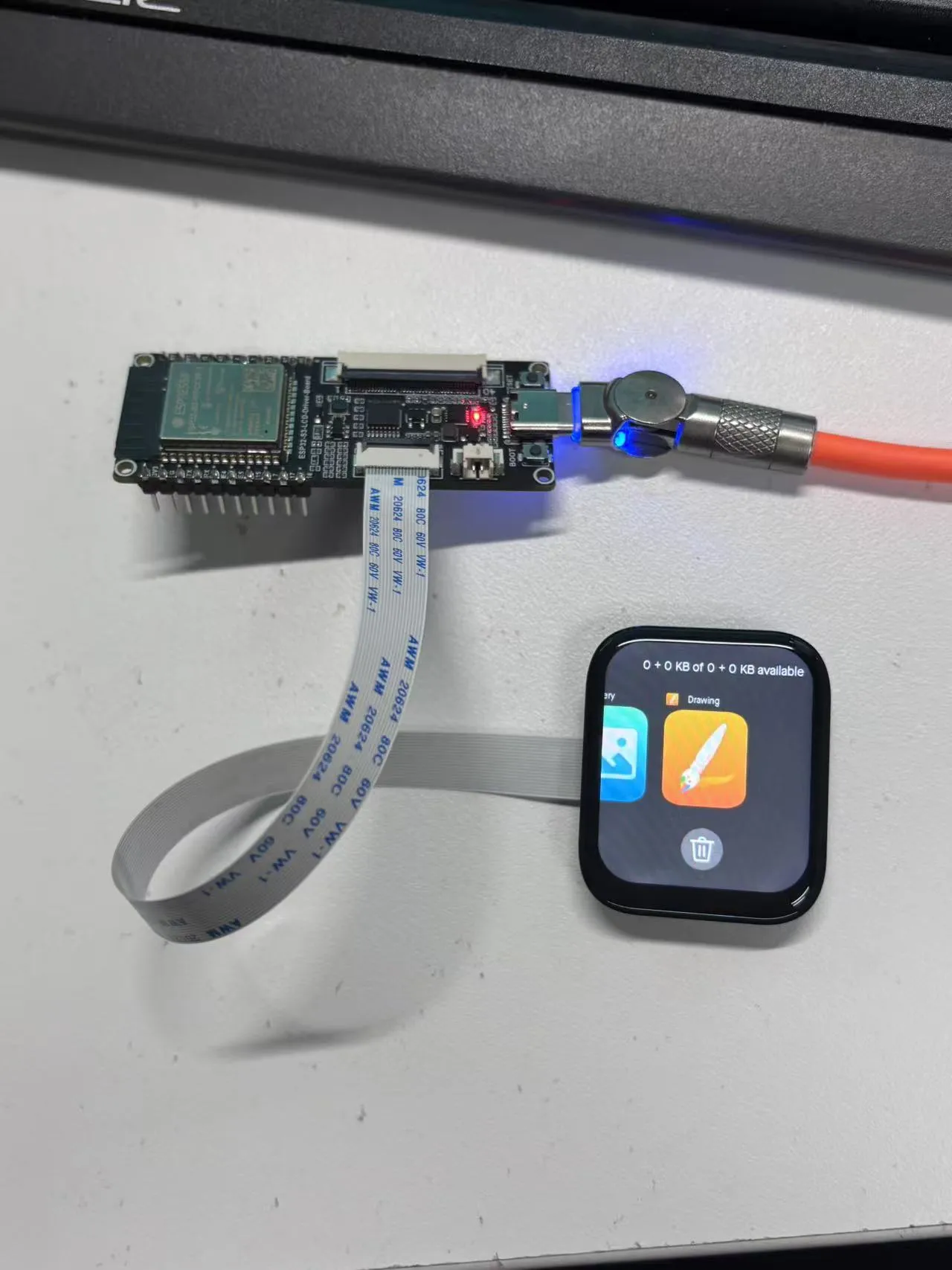

1.83inch Touch LCD Module APP示例展示

提示

• 退出 APP 方式为从底部往上滑动

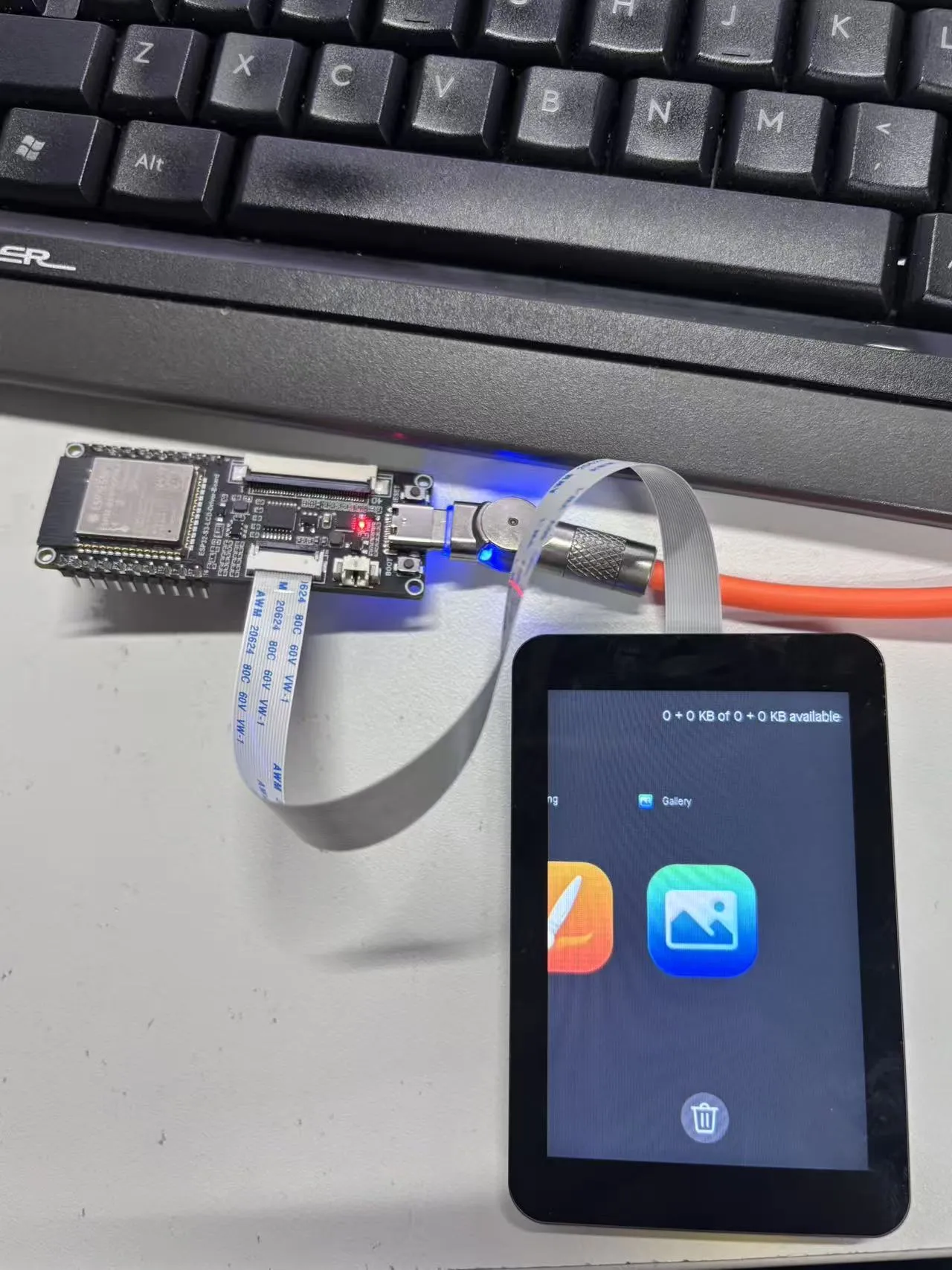

• 从底部往上滑动，并停留在屏幕中间可以查看最近运行的 APP 程序，上滑即可销毁关闭 APP 进程

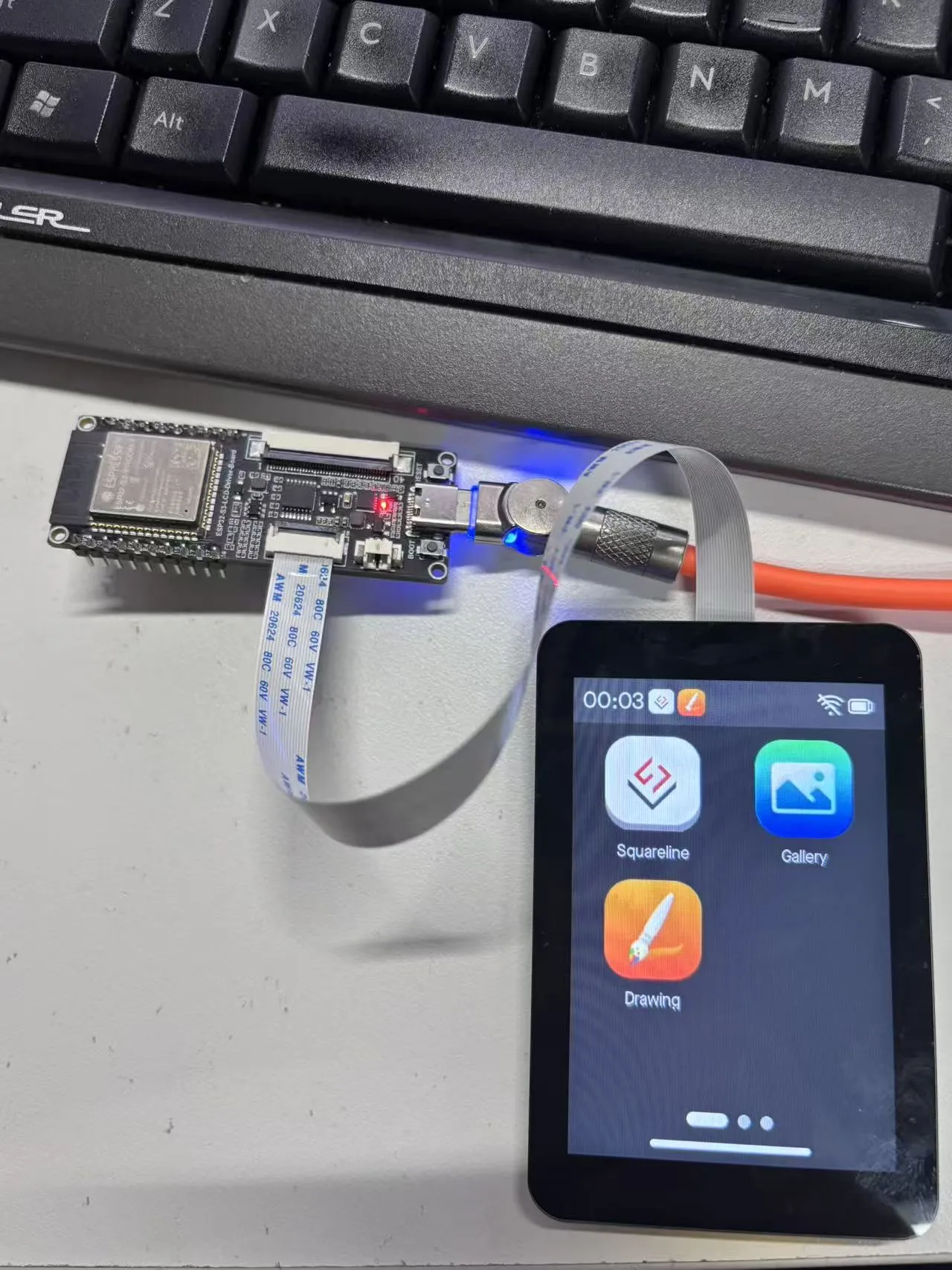

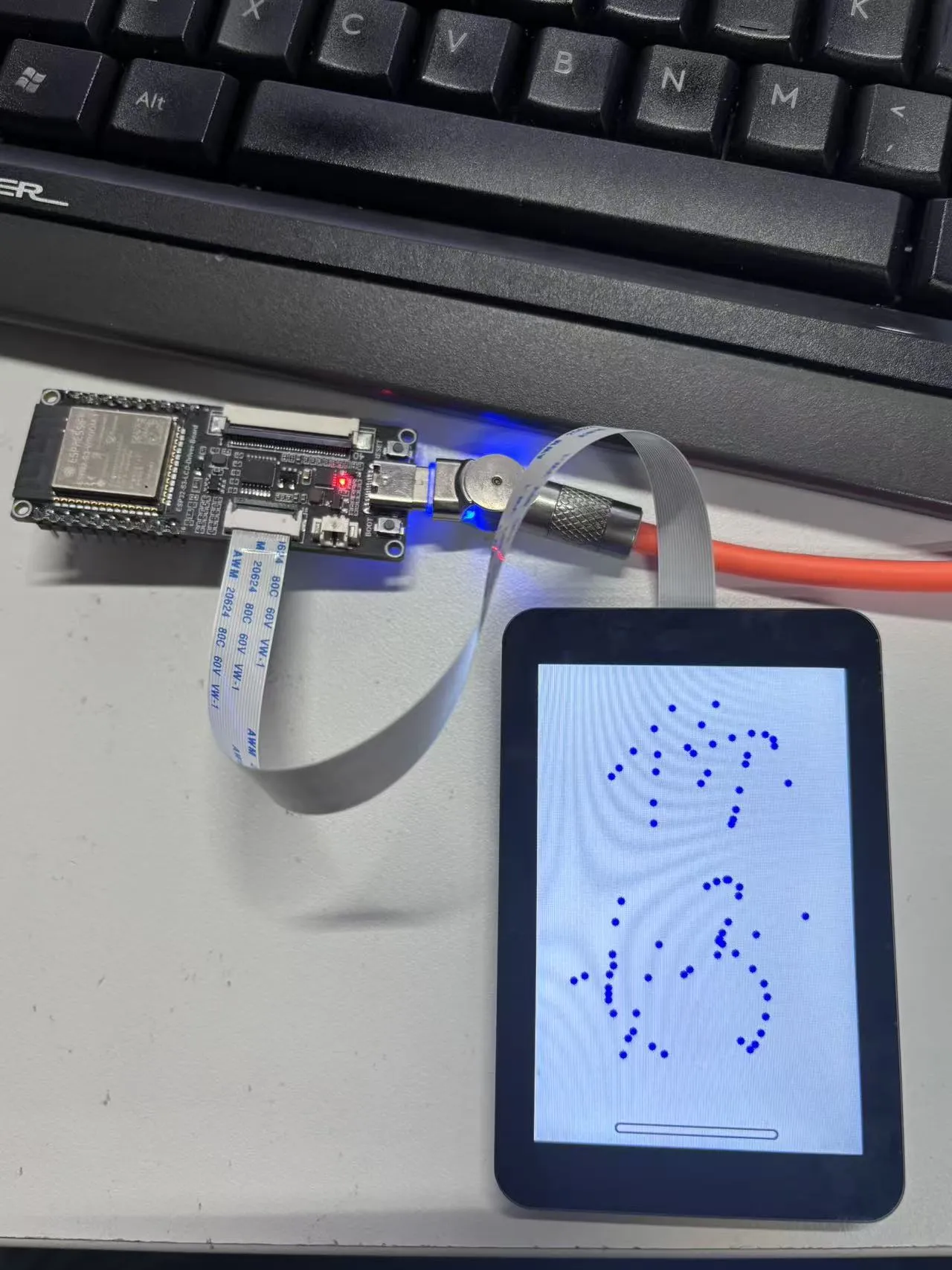

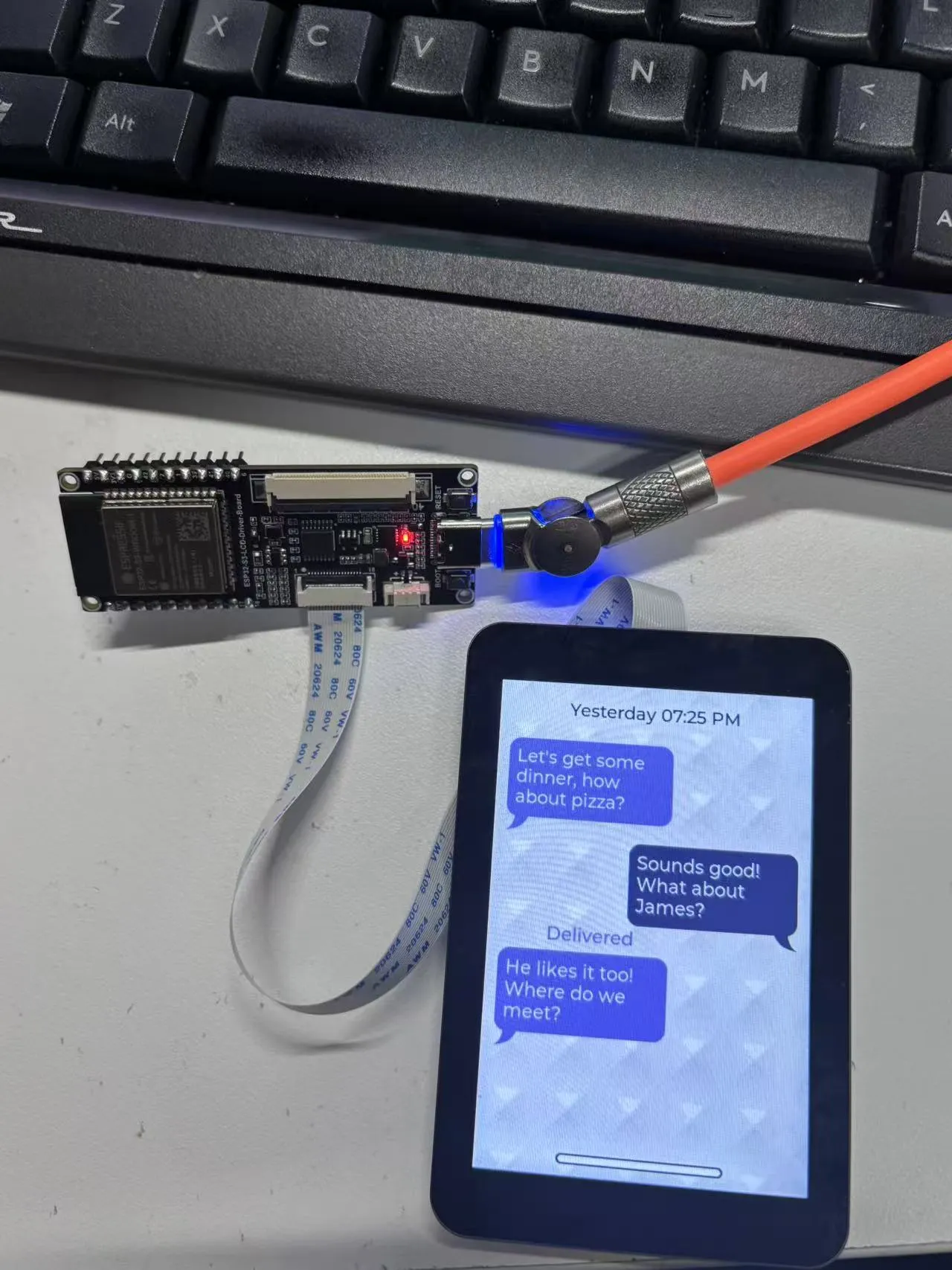

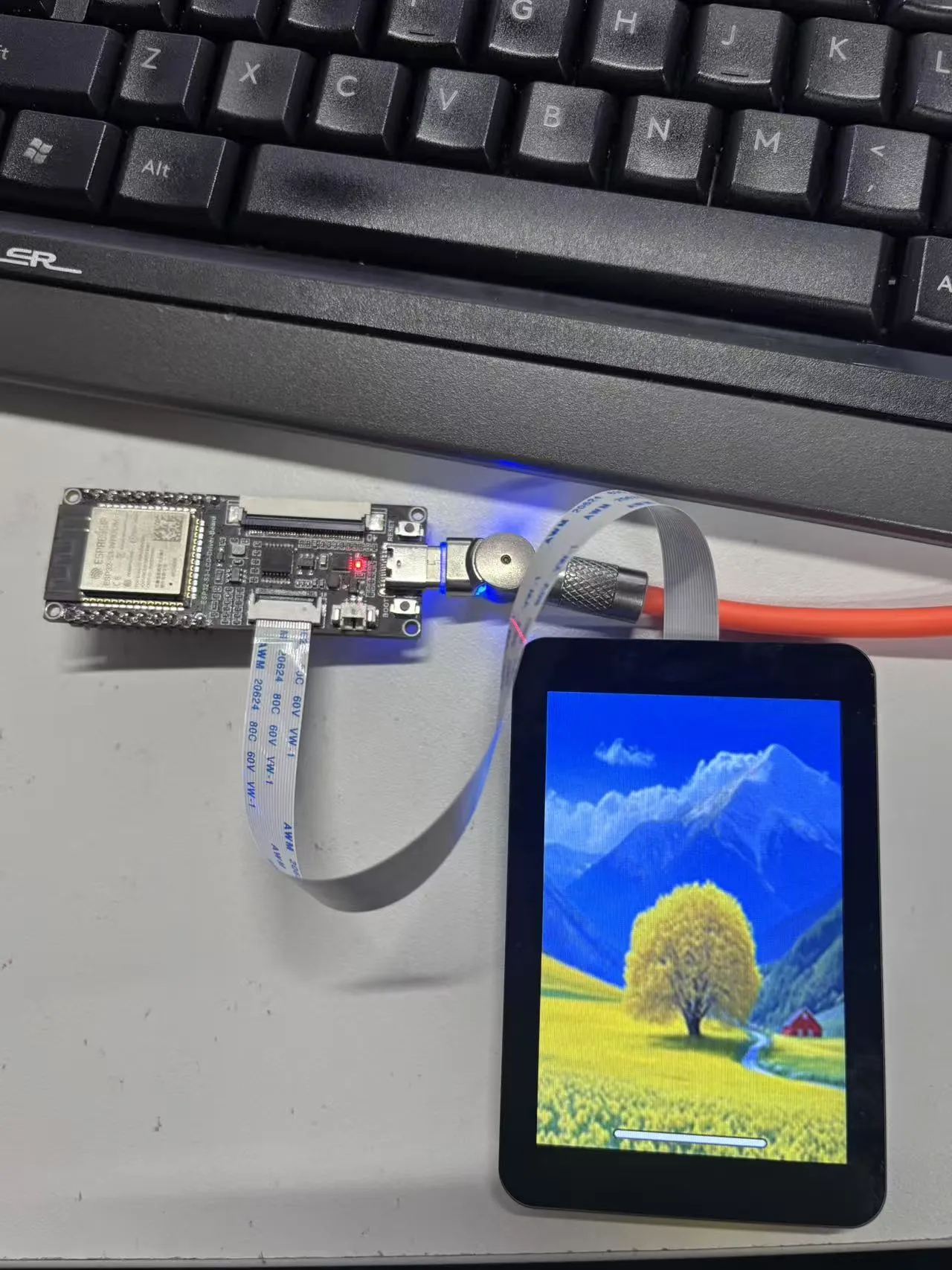

3.5inch Capacitive Touch LCD APP示例展示
