ESP32-S3-LR1121-XF

ESP32-S3-LR1121-HF（基础版本）

ESP32-S3-LR1121-HF 是一款微雪 (Waveshare) 设计的低成本、高性能微控制器开发板。其支持 2.4GHz WiFi 和 BLE 5，内置 4MB Flash 和 2MB PSRAM，并集成了 LoRa 模块；搭载各种常用接口，可快速开发基于 ESP32-S3 的 LoRa 物联网应用。多种功能与接口满足在物联网 (IoT)、移动设备、智能家居等应用场景中的性能与功耗需求。

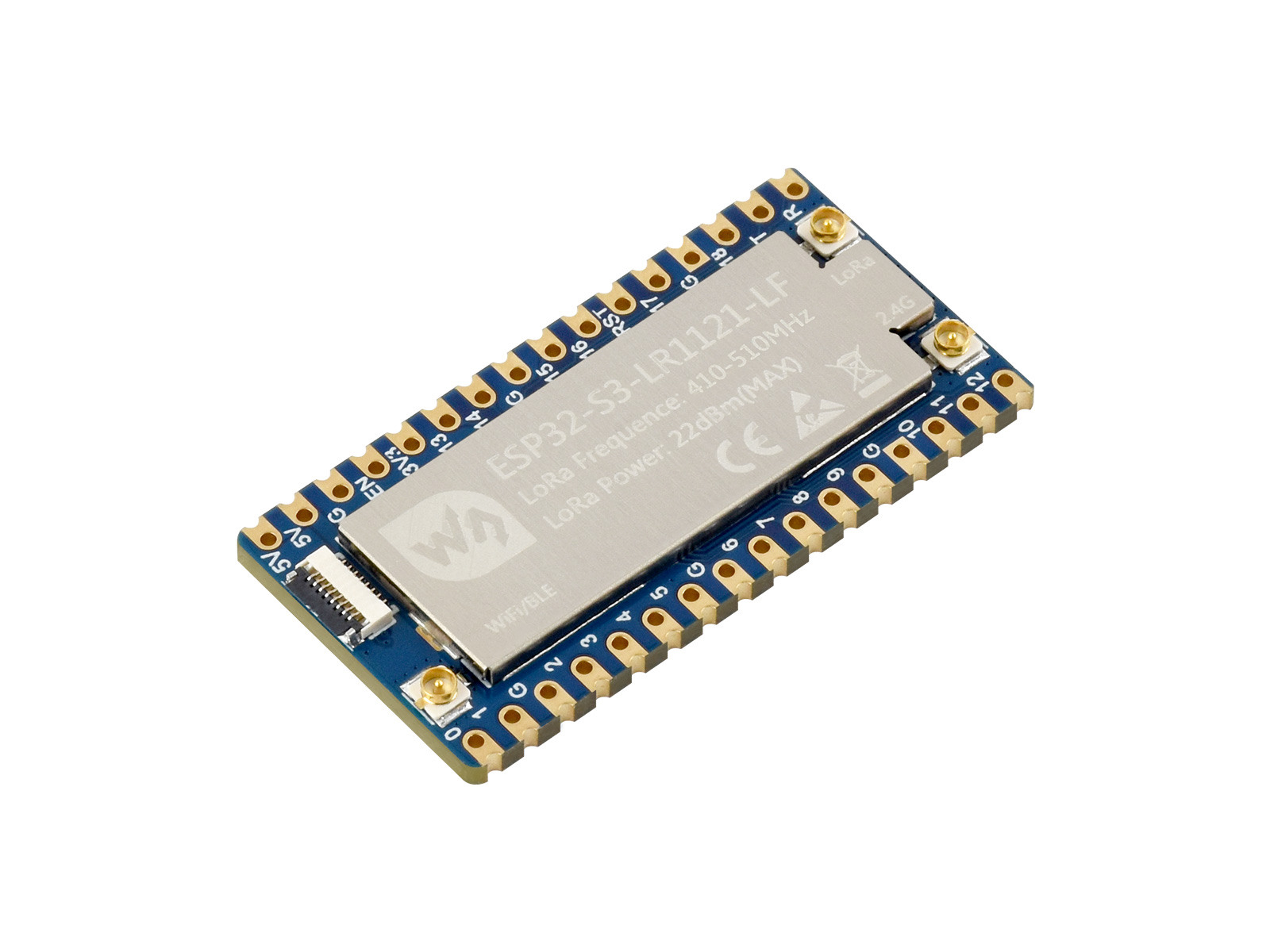

ESP32-S3-LR1121-LF（基础版本）

ESP32-S3-LR1121-LF 是一款微雪 (Waveshare) 设计的低成本、高性能微控制器开发板。其支持 2.4GHz WiFi 和 BLE 5，内置 4MB Flash 和 2MB PSRAM，并集成了 LoRa 模块；搭载各种常用接口，可快速开发基于 ESP32-S3 的 LoRa 物联网应用。多种功能与接口满足在物联网 (IoT)、移动设备、智能家居等应用场景中的性能与功耗需求。

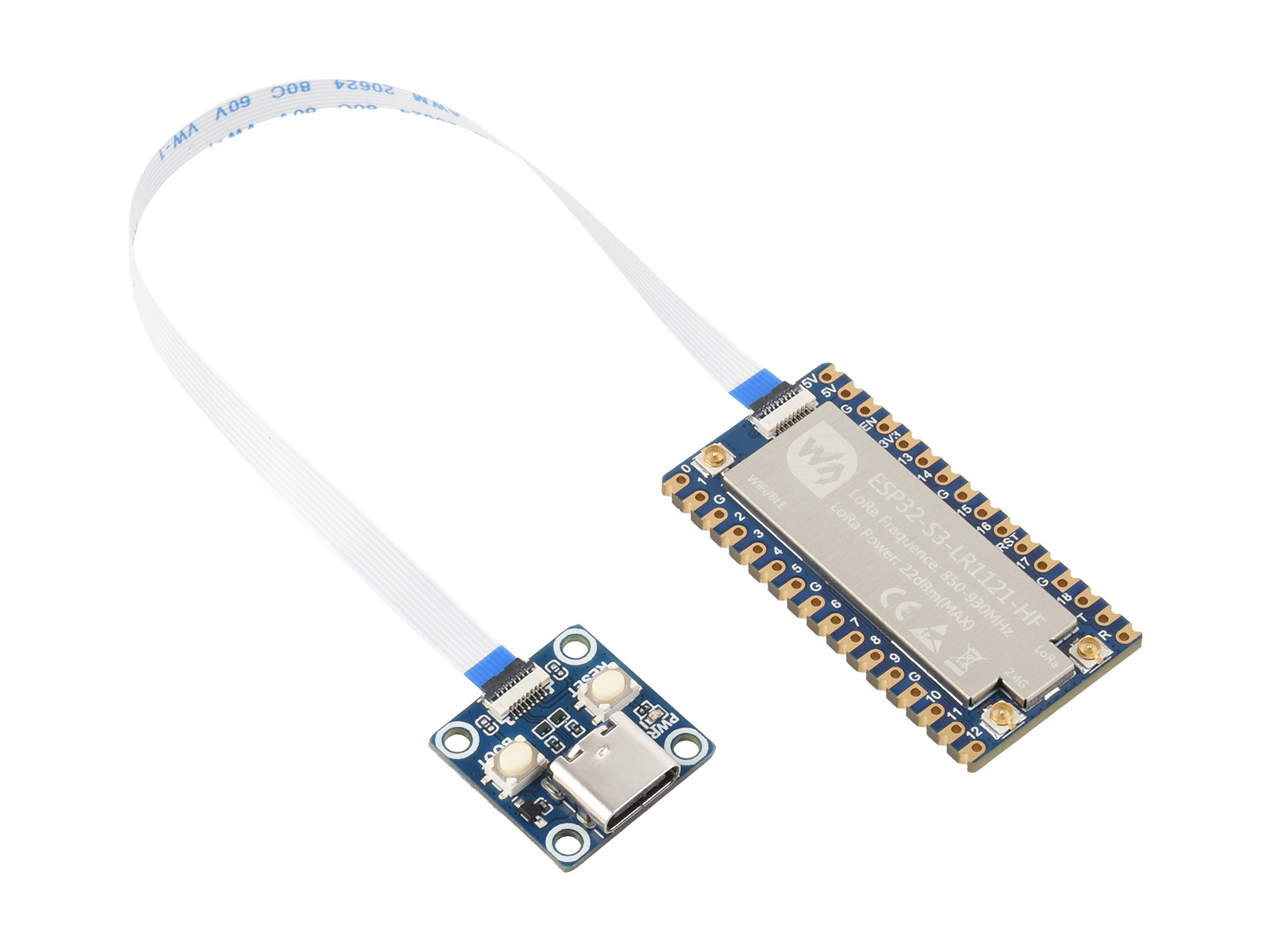

ESP32-S3-LR1121-HF-Kit（带转接板及排线）

ESP32-S3-LR1121-HF-Kit 是一款微雪 (Waveshare) 设计的低成本、高性能微控制器开发板, 带转接板及排线。其支持 2.4GHz WiFi 和 BLE 5，内置 4MB Flash 和 2MB PSRAM，并集成了 LoRa 模块；搭载各种常用接口，可快速开发基于 ESP32-S3 的 LoRa 物联网应用。多种功能与接口满足在物联网 (IoT)、移动设备、智能家居等应用场景中的性能与功耗需求。

ESP32-S3-LR1121-LF-Kit（带转接板及排线）

ESP32-S3-LR1121-LF-Kit 是一款微雪 (Waveshare) 设计的低成本、高性能微控制器开发板, 带转接板及排线。其支持 2.4GHz WiFi 和 BLE 5，内置 4MB Flash 和 2MB PSRAM，并集成了 LoRa 模块；搭载各种常用接口，可快速开发基于 ESP32-S3 的 LoRa 物联网应用。多种功能与接口满足在物联网 (IoT)、移动设备、智能家居等应用场景中的性能与功耗需求。

产品特性

• ESP32-S3-LR1121-XF是一款基于 ESP32-S3 主控并集成 LR1121 射频芯片的 LoRa 开发板，支持在低功耗条件下实现更远距离、更稳定的无线通信。与传统 LoRa 方案相比，在链路可靠性、能效表现和多频段适配方面具有明显优势。

• 依托 LoRa 调制技术，系统在保证远距离通信的同时兼顾良好的抗干扰与超低功耗表现；配合 LoRa 网关，还可接入 TTN、ChirpStack 等服务器，便于进行云端联动与应用验证。主板支持多频段配置和丰富外设接口，适合户外通信、传感网络、应急互联、社区组网等多种物联网场景。

板载资源

• 搭载 Xtensa® 32 位 LX7 双核处理器，主频高达 240MHz，性能强劲。
• 支持 2.4GHz Wi-Fi (802.11 b/g/n) 及 Bluetooth® 5 (LE)，满足多样化无线需求。
• 内置 512KB SRAM、384KB ROM，叠封 4MB Flash 及 2MB PSRAM，资源丰富。
• 采用邮票孔设计，提升集成度，便于用户自主设计底板。
• 4 × SPI、2 × I2C、3 × UART、2 × I2S、2 × ADC 等丰富外设。
• 采用 Semtech LR1121 低功耗 LoRa 收发器。
• 支持 Sub-GHz (150MHz ~ 960MHz)、S 频段 (1.9GHz ~ 2.1GHz) 和 2.4GHz ISM 频段
• 通过 LoRa 或 LoRaWAN 协议结合网关接入云端，构建低功耗广域网络
• 支持 LoRa、(G)FSK 和 LR-FHSS 调制方式，与 SX126x / SX127x 频段兼容，便于产品升级
• 集成 AES-128 加密引擎，提升数据安全性
• 板载 TCXO 晶振，确保在高低温工况下频率稳定
• 适用于工业遥测、智能家居、环境监测和远程数据采集等 IoT 应用场景
• 配套 C 示例程序和使用手册，便于开发和快速应用。

产品参数

项目	ESP32-S3-LR1121-HF	ESP32-S3-LR1121-LF
工作频段	850 ~ 930MHz 1900 ~ 2100MHz 2400 ~ 2500MHz	410 ~ 510MHz 1900 ~ 2100MHz 2400 ~ 2500MHz
信号调制	LoRa、(G)FSK、LR-FHSS	LoRa、(G)FSK、LR-FHSS
通信速率	LoRa：0.091 ~ 62.5Kbps (G)FSK：0.6 ~ 300Kbps	LoRa：0.091 ~ 62.5Kbps (G)FSK：0.6 ~ 300Kbps
发射功率	-9 ~ 22dBm@Sub-GHz 频段 -18 ~ 13dBm@ISM 频段	-9 ~ 22dBm@Sub-GHz 频段 -18 ~ 13dBm@ISM 频段
接收灵敏度	-127dBm@Sub-GHz 频段，SF=7，CR4_5，BWL=125KHz -111dBm@ISM 频段，SF=7，CR4_5，BWL=800KHz	-127dBm@Sub-GHz 频段，SF=7，CR4_5，BWL=125KHz -111dBm@ISM 频段，SF=7，CR4_5，BWL=800KHz
参考通信距离	Sub-GHz 频段：5km ISM 频段：2km	Sub-GHz 频段：5km ISM 频段：2km
扩频因子	SF5 ~ SF12	SF5 ~ SF12
逻辑电压	3.3V（其他逻辑电平需要搭配电平转换器）	3.3V（其他逻辑电平需要搭配电平转换器）
模组耗流	发射电流：111.2mA@22dBm、49.6mA@13dBm 接收电流：9.2mA@125KHz Sub-GHz、8.1mA@125KHz ISM	发射电流：87.7mA@22dBm、52.7mA@13dBm 接收电流：9.2mA@125KHz Sub-GHz、8.1mA@125KHz ISM
天线接口	IPEX-1	IPEX-1
天线保护	TVS 保护	TVS 保护
工作温度	-40 ~ 85℃	-40 ~ 85℃
接口类型	邮票孔/排座，间距 2.54mm	邮票孔/排座，间距 2.54mm
尺寸	19.00 × 22.00mm	19.00 × 22.00mm

接口说明

ESP32-S3-LR1121-XF的引脚对照表（点击展开）

功能信号	宏名称	对应 GPIO
片选（CS）	RADIO_CS	GPIO 42
时钟（SCK / CLK）	RADIO_CLK	GPIO 40
主出从入（MOSI）	RADIO_MOSI	GPIO 45
从出主入（MISO）	RADIO_MISO	GPIO 46
复位	RADIO_RESET	GPIO 39
忙状态（BUSY）	RADIO_BUSY	GPIO 41
中断（IRQ）	RADIO_IRQ	GPIO 38

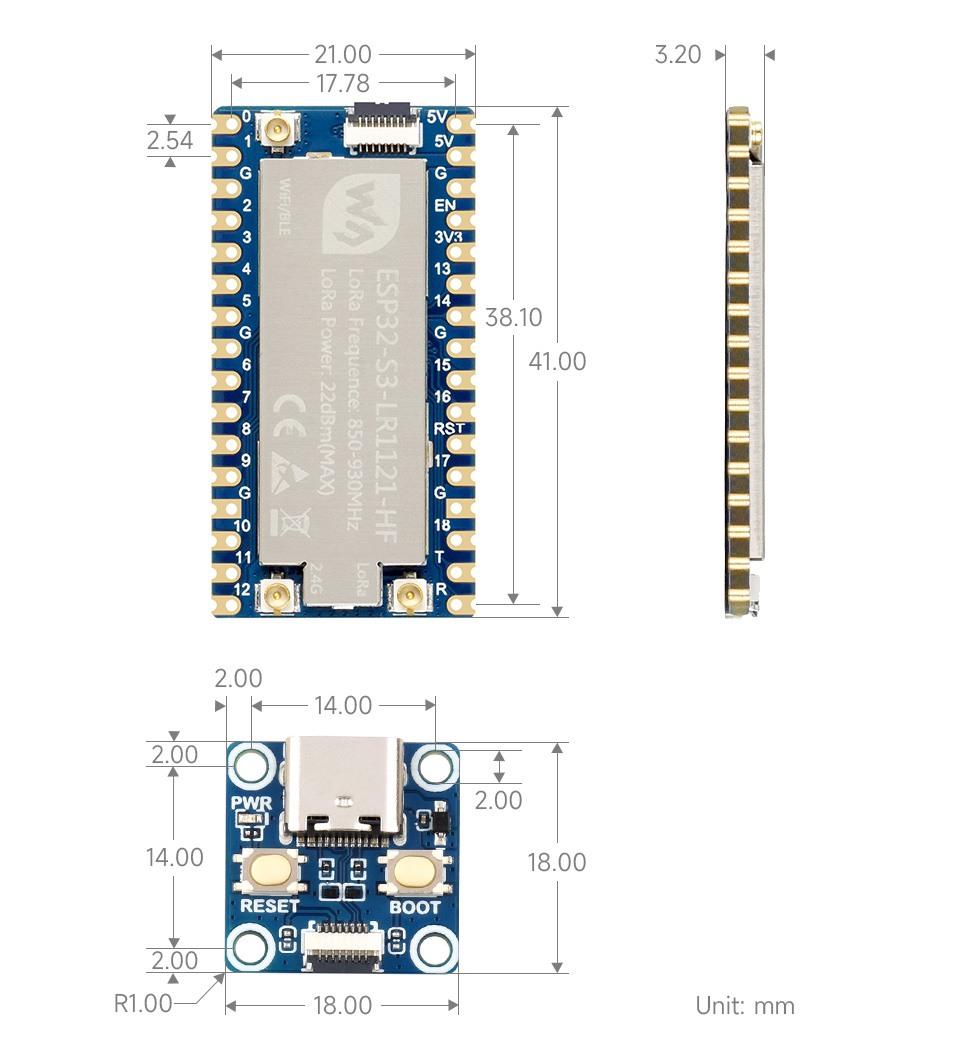

产品尺寸

开发方式

ESP32-S3-LR1121-XF 支持 Arduino IDE 和 ESP-IDF 两种开发框架，为开发者提供灵活的选择，您可以根据项目需求和个人偏好选择合适的开发工具。

两种开发方式各有优势，开发者可根据自身需求和技能水平选择。Arduino 简单易学、上手快，适合初学者和非专业人士；ESP-IDF 则提供更高级的开发工具和更强的控制能力，适合有专业背景或对性能要求较高的开发者，更适用于复杂项目开发。

• Arduino IDE 是一款便捷灵活、易于上手的开源电子原型平台。无需太多基础知识，简单学习后即可快速开发。Arduino 拥有庞大的全球用户社区，提供海量开源代码、项目示例和教程，以及丰富的库资源，封装了复杂功能，让开发者能够快速实现各种功能。您可以参考 Arduino IDE 开发环境搭建教程 完成初始设置，教程中同时提供了相关示例程序供参考。

• ESP-IDF 全称 Espressif IoT Development Framework，是乐鑫科技为 ESP 系列芯片推出的专业开发框架。它基于 C 语言开发，包含编译器、调试器、烧录工具等，支持命令行或集成开发环境（如 Visual Studio Code 配合 Espressif IDF 插件）开发，插件提供代码导航、项目管理、调试等功能。我们推荐使用 VS Code 进行开发，具体配置过程可参考 ESP-IDF (VS Code) 开发环境搭建教程，教程中同时提供了相关示例程序供参考。
