ESP32-S3-Matrix
ESP32-S3-Matrix 是一款体积小巧，搭载多种数字接口的微控制器开发板。在极小板型下引出 17 个 GPIO，并且板载 8*8 RGB LED 矩阵，可以用于显示炫酷的灯效或者简易的图像
在硬件上，采用 ESP32-S3 芯片，芯片集成了高性能的 Xtensa® 32 位 LX7 双核处理器、超低功耗协处理器、Wi-Fi 基带、蓝牙基带、RF 模块以及外设。可兼容扩展多种外围设备，使用更方便。
在软件上，可选择 ESP-IDF 开发环境或在 Arduino IDE 上进行开发，从而可以轻松快速地入门，并将其应用于产品中。
产品特性
- 采用 ESP32-S3 芯片，芯片集成了高性能的 Xtensa® 32 位 LX7 双核处理器，主频高达 240 MHz
- 集成 512 KB SRAM、384 KB ROM、16 KB RTC SRAM 以及 4MB Flash 存储器
- 集成低功耗蓝牙 (Bluetooth LE) 无线通信 和 2.4 GHz Wi-Fi，具有优越的射频性能
- 采用 USB Type-C 接口，无需纠结正反插
- 引出丰富的外设接口，板载 64 个 RGB 灯珠组成 8*8 灯珠阵列，可以用于显示炫酷的灯效或者简易的图像
- 支持多种低功耗工作状态，可调节通信距离、数据率和功耗之间的平衡，满足各种应用场景的功耗需求
请注意，灯珠亮度不要调至过大，亮度过高会导致温度急速上升，从而导致板子损坏

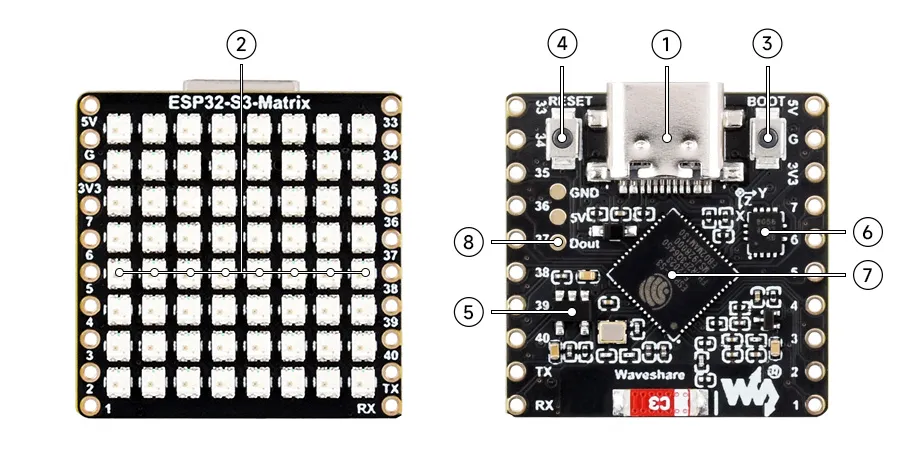

资源简介
- USB Type-C 接口
- 8×8 RGB LED 矩阵
- BOOT 按键 复位时按下，进入下载模式
- RESET 复位按键
- ME6217C33M5G
- 低压降 LDO，电流 (Max) 800mA
- QMI8658 QST 六轴传感器（六轴陀螺加速度计）
- ESP32-S3 双核处理器，高达 240MHz 的运行频率
- Dout 引脚 可连接扩展的 RGB 矩阵

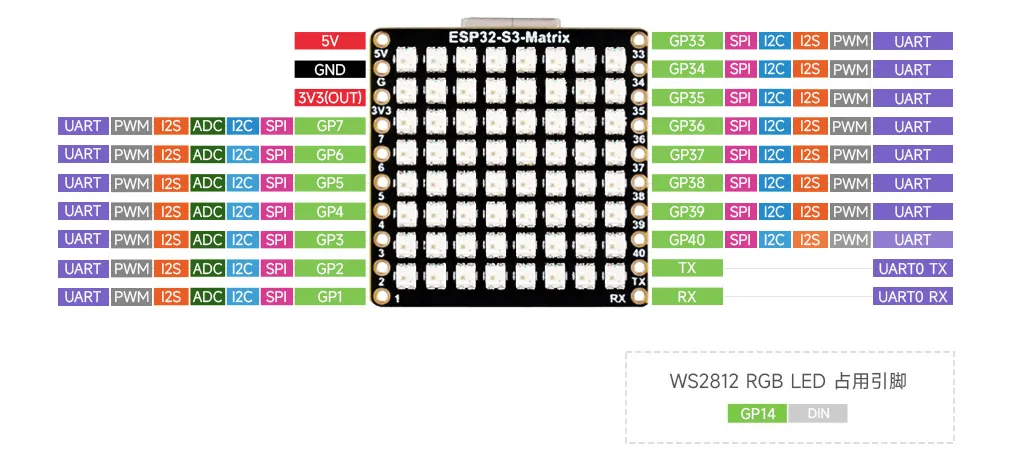

引脚分布

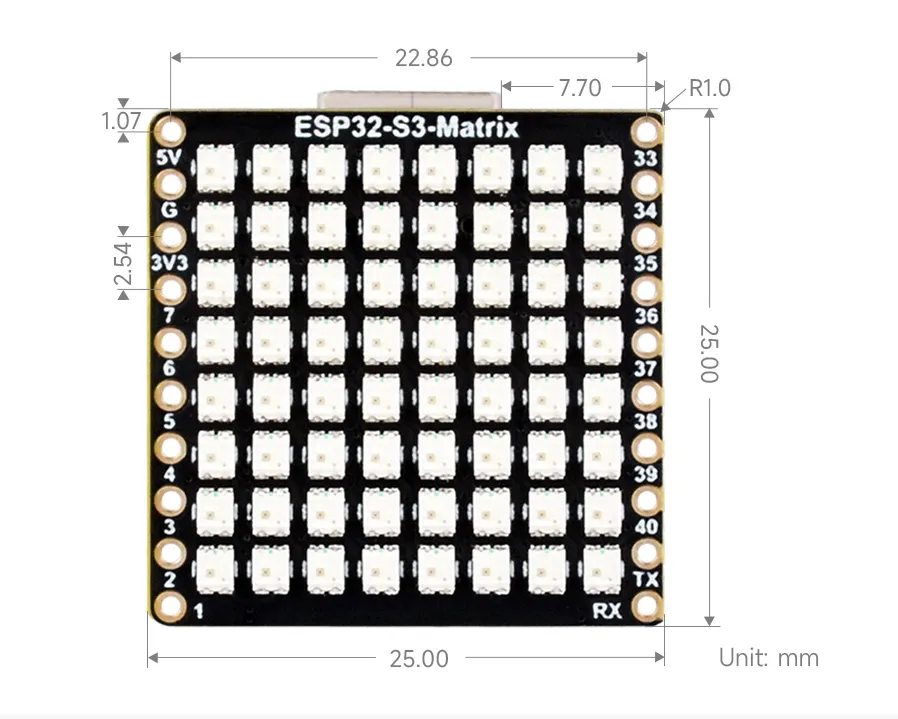

产品尺寸
开发方式
ESP32-S3-Matrix 支持多种开发方式，既可使用乐鑫官方的 ESP-IDF 框架进行专业开发，也可选择 Arduino IDE 或 MicroPython 等平台快速开发原型，为开发者提供灵活的选择，您可以根据项目需求和个人偏好选择合适的开发工具。
-
Arduino IDE 是一款便捷灵活、易于上手的开源电子原型平台。无需太多基础知识，简单学习后即可快速开发。Arduino 拥有庞大的全球用户社区，提供海量开源代码、项目示例和教程，以及丰富的库资源，封装了复杂功能，让开发者能够快速实现各种功能。您可以参考 Arduino IDE 开发环境搭建教程 完成初始设置，教程中同时提供了相关示例程序供参考。
-
ESP-IDF 全称 Espressif IoT Development Framework，是乐鑫科技为 ESP 系列芯片推出的专业开发框架。它基于 C 语言开发，包含编译器、调试器、烧录工具等，支持命令行或集成开发环境（如 Visual Studio Code 配合 Espressif IDF 插件）开发，插件提供代码导航、项目管理、调试等功能。我们推荐使用 VS Code 进行开发，具体配置过程可参考 ESP-IDF (VS Code) 开发环境搭建教程，教程中同时提供了相关示例程序供参考。
-
MicroPython Python 3 的精简版本，包含核心功能并针对微控制器环境优化，支持即时运行，无需反复编译烧录。为熟悉 Python 的开发者提供了一条快速入门 ESP32 的有效途径。开发环境配置，可参考 MicroPython 开发页面。
