ESP32-S3-Nano

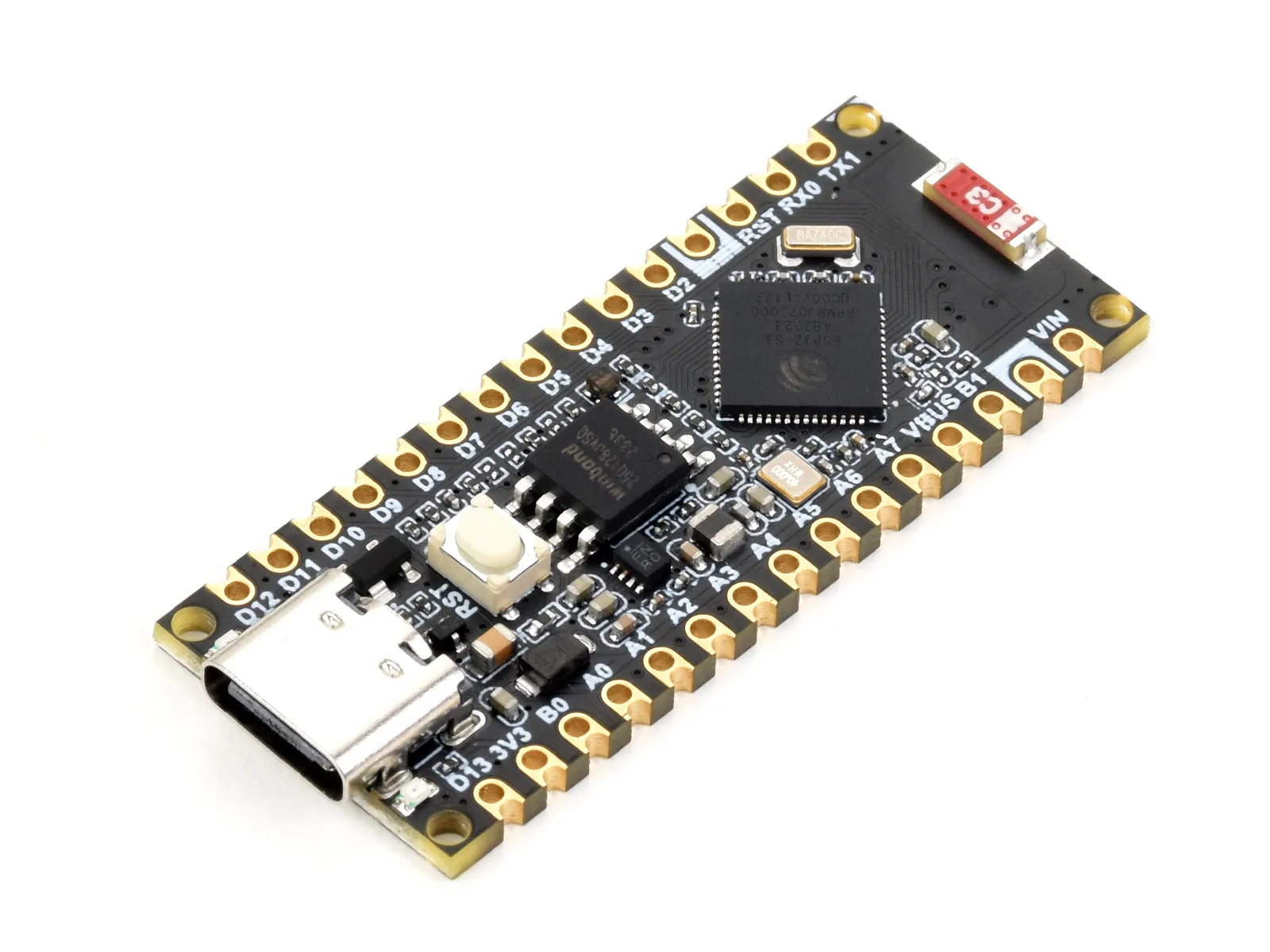

- ESP32-S3-Nano

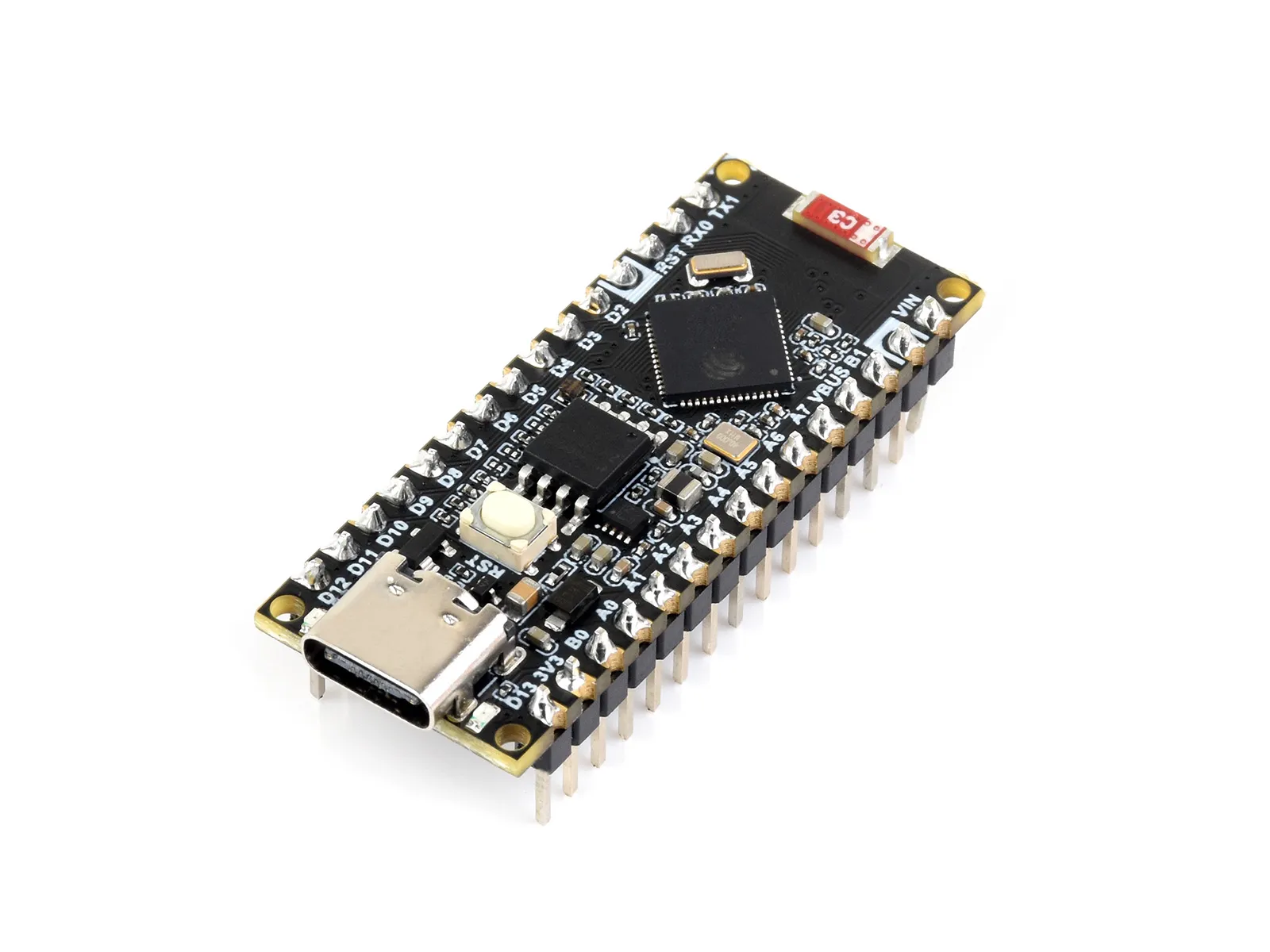

- ESP32-S3-Nano-M
ESP32-S3-Nano 采用了 ESP32-S3R8 为主芯片，兼容 Arduino Nano ESP32，适用于物联网或 MicroPython 等应用，外形小巧，性能强大，适合嵌入到独立项目中。
| SKU | 产品 |
|---|---|
| 26745 | ESP32-S3-Nano |
| 26752 | ESP32-S3-Nano-M |
产品特性
- 采用 ESP32-S3R8 为主芯片，搭载高性能 Xtensa® 32 位 LX7 双核处理器，主频高达 240MHz
- 集成 512kB RAM、384kB ROM、8MB PSRAM、16MB Flash 存储器
- 集成 2.4GHz Wi-Fi 和低功耗蓝牙 (Bluetooth LE) 双模无线通信，具有优越的射频性能
- 支持在 Arduino 和 MicroPython 编程之间无缝切换，使用更灵活
- 兼容 Arduino IoT Cloud，使用 Arduino 物联网云应用程序从任何地方监控和控制用户项目
- 支持 HID，通过 USB 模拟人机接口设备 （如键盘或鼠标），与计算机交互更方便
产品参数对比
| 型号 |  |  |  |
|---|---|---|---|
| 微控制器 | 瑞萨电子 R7FA4 (32 位 ARM Cortex-M4) | 瑞萨电子 R7FA4 (32 位 ARM Cortex-M4); 乐鑫 ESP32-S3FN8 (32 位 Xtensa LX7 双核） | 乐鑫 ESP32-S3R8 (32 位 Xtensa LX7 双核） |
| 时钟速度 | R7FA4: 48MHz | R7FA4: 48MHz; ESP32-S3FN8: 240MHz | ESP32-S3R8: 240MHz |
| 存储 | R7FA4: 256kB Flash, 32kB RAM | R7FA4: 256kB FLASH, 32kB RAM; ESP32-S3FN8: 384kB ROM, 512kB RAM, 8MB Flash | ESP32-S3R8: 384kB ROM, 512kB RAM, 16MB Flash, 8MB PSRAM |
| 无线通信 | 无 | 2.4GHz WiFi + Bluetooth LE | 2.4GHz WiFi + Bluetooth LE |
| 工作电压 | 5V/3.3V 可选，可使用更多外围 | 5V/3.3V 可选，可使用更多外围 | 3.3V |
| 外部供电电压 | 6~24V | 6~24V | 6~21V |
| 复位按键 | 侧立式，插上扩展板后方便复位 | 侧立式，插上扩展板后方便复位 | 直立式 |
| IO 引脚 输出电流 | 8mA | 8mA | 40mA |
| 数字引脚 | 14 | 14 | 14 |
| 模拟引脚 | 6 | 6 | 8 |
| DAC | 2 | 2 | 无 |
| PWM | 6 | 6 | 5 |
| UART | 1 | 1 | 2 |
| I2C | 1 | 1 | 1 |
| SPI | 1 | 1 | 1 |
| CAN | 1 | 1 | 无 |
| DC 电源插座 | 采用低高度的 DC 插座，不用担心无法插入某些扩展板 | 采用低高度的 DC 插座，不用担心无法插入某些扩展板 | 无 |
| 电源输出接口 | 可配置为 5V 或 3.3V 输出，方便对外供电和共地处理 | 可配置为 5V 或 3.3V 输出，方便对外供电和共地处理 | 无 |
| 5V 电源输出 | 2000mA Max，驱动能力更强，能驱动更大扩展板 | 2000mA Max，驱动能力更强，能驱动更大扩展板 | 1000mA Max |
| 插入万用板 | 支持，用户可自行焊接相应接口，从而插入万用板 | 支持，用户可自行焊接相应接口，从而插入万用板 | 支持 |

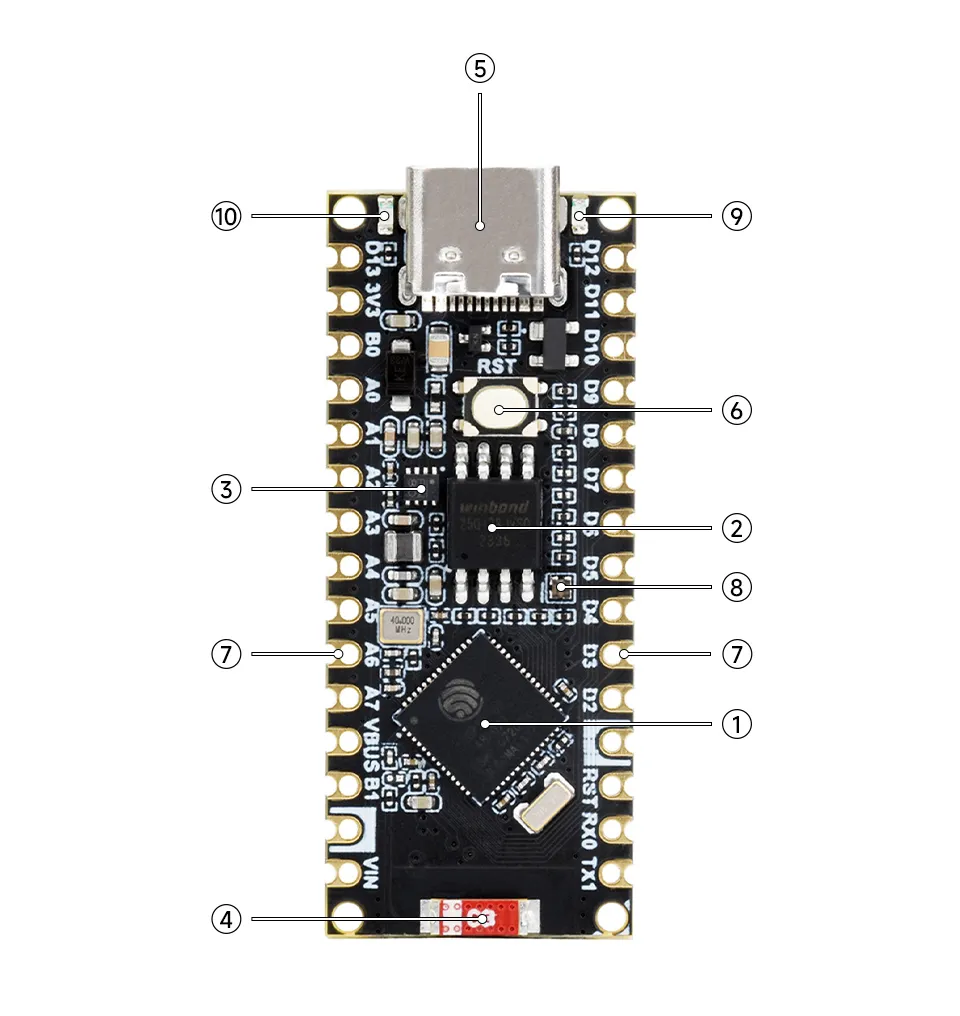

硬件说明
- ESP32-S3R8 双核处理器 高达 240MHz 的运行频率
- W25Q128JVSIQ 16MB Flash，用于储存程序和数据
- MP2322GQH 3.3V 稳压芯片
- 2.4GHz 陶瓷天线
- USB Type-C 接口 用于下载程序与串口调试
- RST 按键 用于复位 ESP32-S3R8
- Arduino Nano 接口 兼容 Arduino 接口，侧边引出 2.54 间距排针焊盘，可直接插入万用板
- RGB 指示灯 上电或复位，RGB 指示灯会闪烁再熄灯，正常启动之后，支持用户程序控制
- 电源指示灯
- LED 指示灯

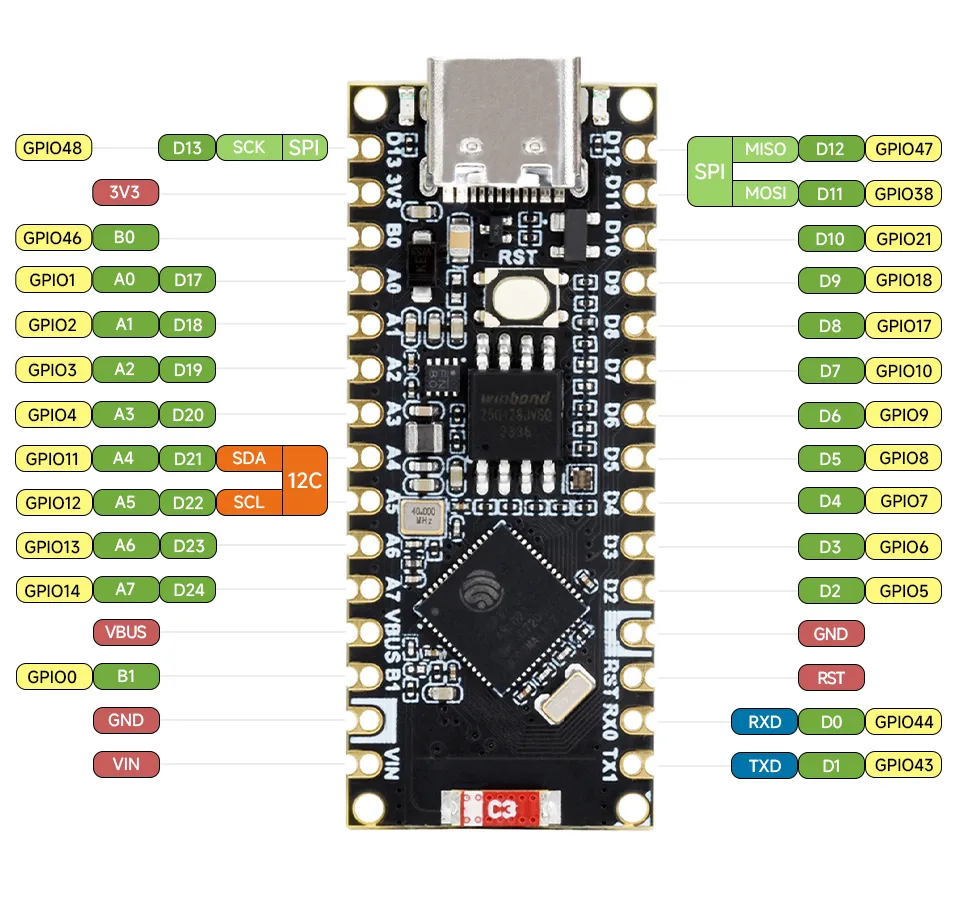

引脚定义

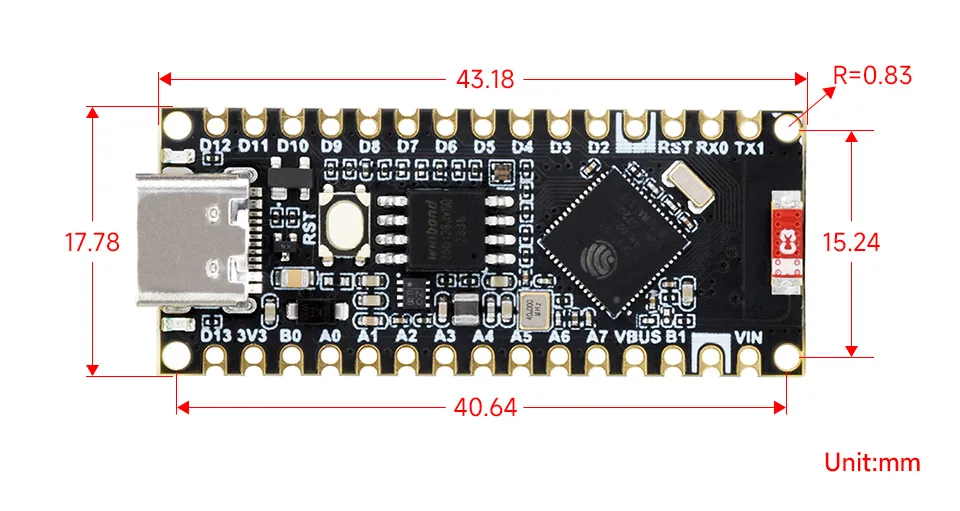

产品尺寸
开发方式
ESP32 支持多种开发方式，既可使用乐鑫官方的 ESP-IDF 框架进行专业开发，也可选择 Arduino IDE 或 MicroPython 等平台快速开发原型。
主要开发平台包括：
-
Arduino：开源硬件软件平台，提供标准的 C++ 接口，支持 ESP32 在内的众多微控制器，提供大量库和示例代码，常用于原型开发和教育场景。开发环境配置见 Arduino 开发 页面。
-
MicroPython：Python 3 的精简版本，包含核心功能并针对微控制器环境优化，支持即时运行，无需反复编译烧录，适合熟悉 Python 的开发者快速上手 ESP32 开发。开发环境配置见 MicroPython 开发 页面。
-
其他开发方式：除上述平台外，还可通过 PlatformIO、Mongoose OS、Espruino（JavaScript）、ESPHome 等平台开发。
