ESP32-S3-Nano Flash 固件的烧录与擦除

当前产品提供了测试固件，可通过直接烧录测试固件来验证板载设备功能是否正常。

  • 固件下载：ESP32-S3-Nano 测试固件
  • 烧录地址：
    • ESP32-S3-Nano_TEST.bin：0x10000
    • ESP32-S3-Nano_TEST_bootloader.bin：0x0
    • ESP32-S3-Nano_TEST_partitions.bin：0x8000

以下步骤适用于烧录本页提供的固件。

  • 下载并解压乐鑫官方烧录工具 Flash Download Tool（下载地址）

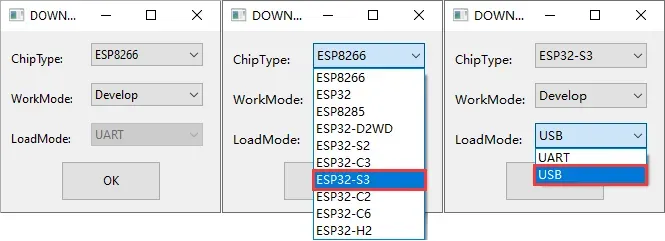

  • 运行 Flash Download Tool，根据开发板的主控芯片与下载接口选择对应选项。下图以 ESP32-S3 与 USB 为例，实际选项以产品硬件设计为准

    Flash 固件烧写 步骤 1

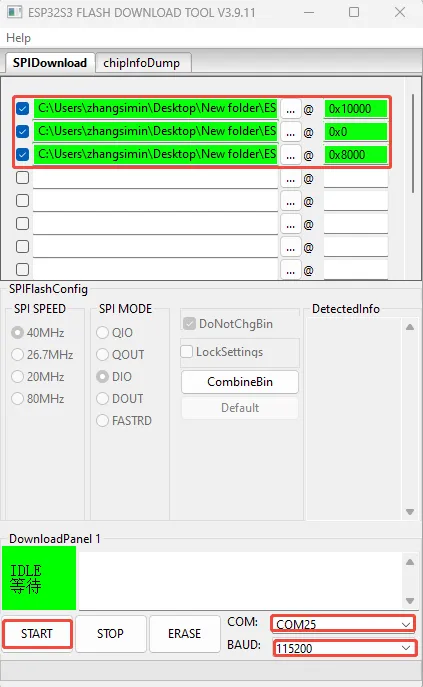

  • 参数设置

    • 选择与开发板所对应的 COM 口
    • 选择 BAUD 为最高的 1152000
    • 点击该行的“...”按钮，选择微雪提供的 bin 文件，并在其右侧手动填写本页上方给出的烧录地址，同时勾选该行最左侧的复选框
    • 点击 START 开始烧录

    Flash 固件烧写 步骤 2

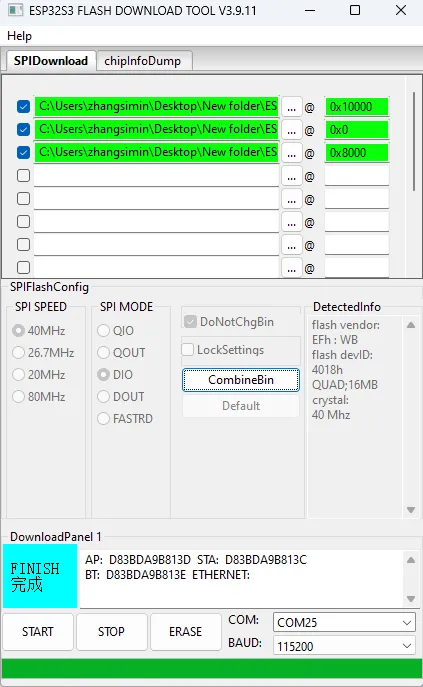

  • 等待烧录完成（烧录过程需要一定时间，请耐心等待）

  • 按下复位键，观察运行现象

    Flash 固件烧写 步骤 3
