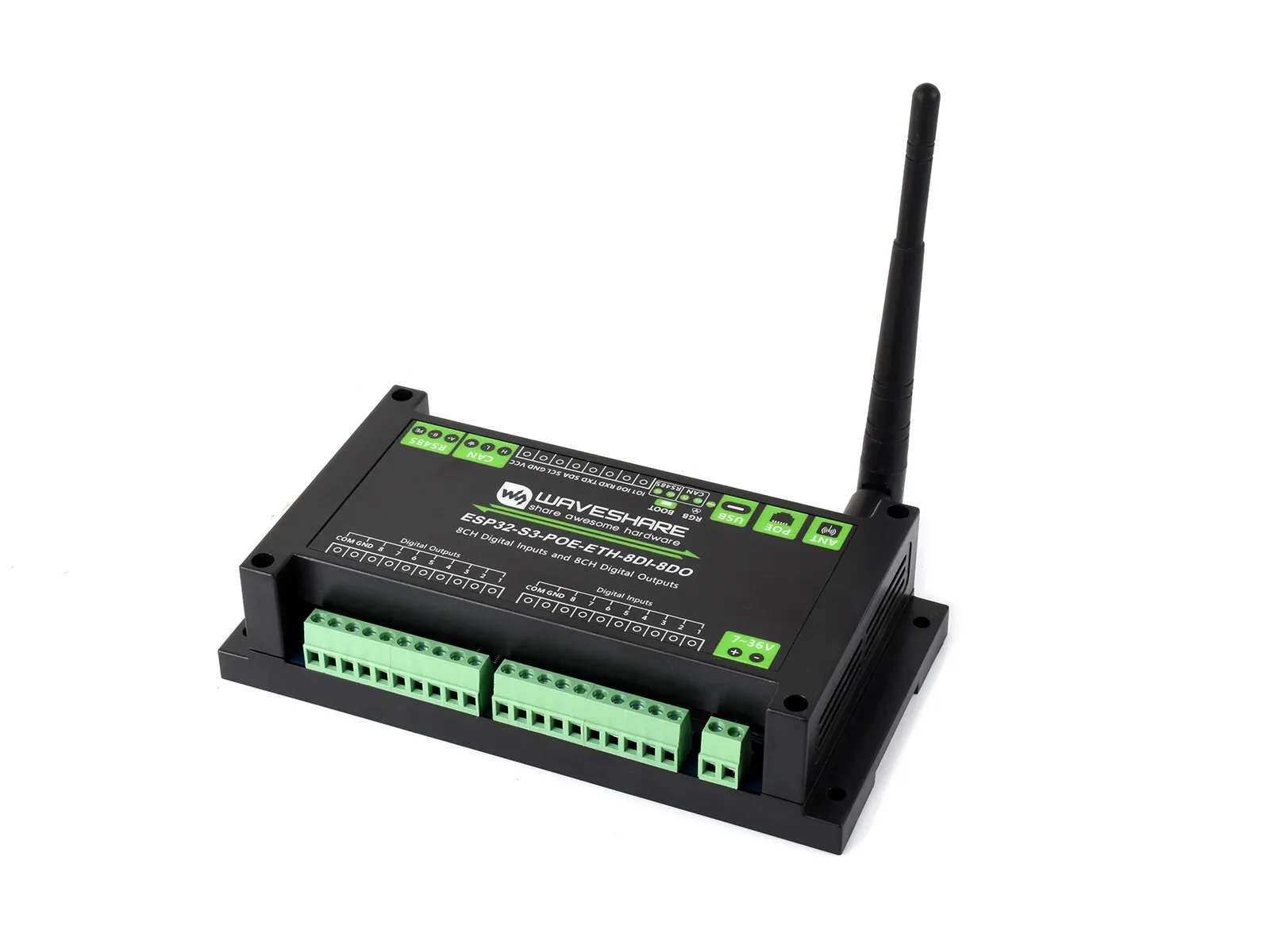

ESP32-S3-POE-ETH-8DI-8DO

ESP32-S3-POE-ETH-8DI-8DO 是一款基于 ESP32-S3 主控的工业级 8 路网络数字输入、数字输出设备，支持 Wi-Fi、蓝牙、RS485、CAN 和以太网。设备内置电源隔离、光耦隔离等保护电路，适用于 AIoT 控制场景。

SKU	产品
32108	ESP32-S3-POE-ETH-8DI-8DO

产品特性

• 基于 ESP32-S3 单片机，内置 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
• 集成 2.4 GHz Wi-Fi 和低功耗蓝牙 (Bluetooth LE) 双模无线通信
• 输出采用达林顿管并带光耦隔离，灌电流可达 500 mA，内置续流二极管保护
• 开关量输入带双向光耦隔离，支持无源和有源开关量输入，数字输出支持开关输入联动模式控制
• 板载隔离型 RS485 接口，方便外扩接入各种 RS485 Modbus 工业扩展模块或传感器
• 板载隔离型 CAN 接口，方便外扩接入各种 CAN 设备
• 板载排针接口，允许接入其他设备
• 板载 USB Type-C 接口，可用于供电和下载调试，方便开发使用
• 板载接线端子供电接口，支持 7V~36V 宽电压范围供电，方便工业供电使用
• 板载 RTC 时钟芯片，支持定时任务
• 板载 W5500 以太网芯片，通过 SPI 接口扩展 10/100Mbps 网络连接
• 板载 PoE 模块，实现以太网供电功能 （符合 IEEE 802.3af 标准）
• 板载光耦隔离，避免外接电路干扰控制芯片
• 板载数字隔离，避免外部信号干扰控制芯片
• 板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
• 板载 Micro SD 卡槽，可外接 SD 卡存储图片或文件
• 板载蜂鸣器、RGB 彩灯、电源、RS485 收发指示灯和 CAN 指示灯，方便感知设备的运行工作状态
• 导轨式 ABS 保护外壳，方便安装使用，带外壳更安全

产品参数

参数名称	参数
供电电压	7~36V （或 5V/1A Type-C 接口）
数字输出路数	8 路
数字输入路数	8 路
接线端口	Type-C
通信协议	USB 协议
产品尺寸	90（H）x 175（V） mm

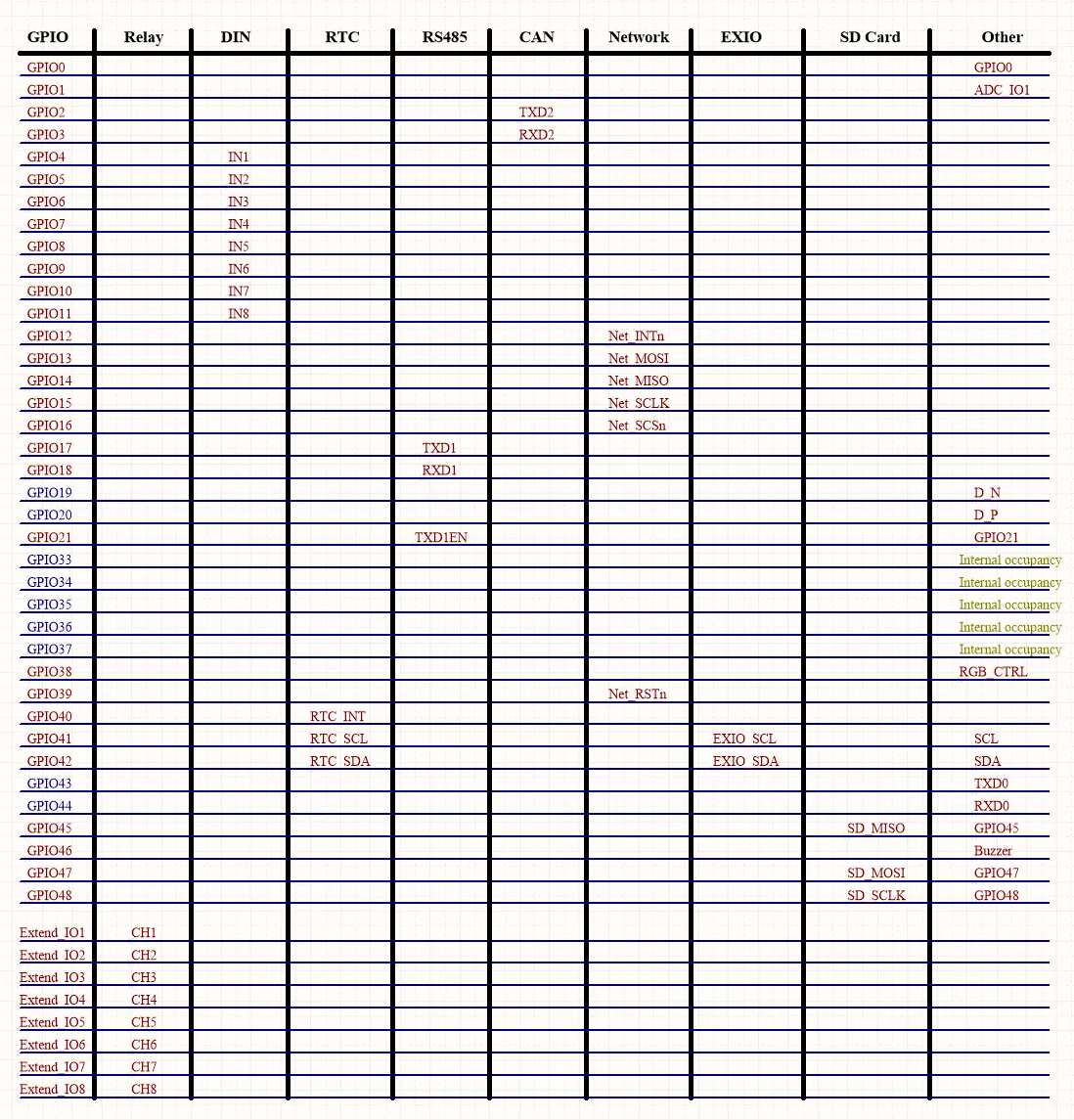

接口介绍

• 数字输出

控制 EXIO	功能
EXIO1	1 号数字输出的控制引脚
EXIO2	2 号数字输出的控制引脚
EXIO3	3 号数字输出的控制引脚
EXIO4	4 号数字输出的控制引脚
EXIO5	5 号数字输出的控制引脚
EXIO6	6 号数字输出的控制引脚
EXIO7	7 号数字输出的控制引脚
EXIO8	8 号数字输出的控制引脚

• 数字输入

控制 GPIO	功能
GPIO4	1 号数字输入检测引脚
GPIO5	2 号数字输入检测引脚
GPIO6	3 号数字输入检测引脚
GPIO7	4 号数字输入检测引脚
GPIO8	5 号数字输入检测引脚
GPIO9	6 号数字输入检测引脚
GPIO10	7 号数字输入检测引脚
GPIO11	8 号数字输入检测引脚

• W5500 网口芯片

控制 GPIO	功能
GPIO12	ETH_INT
GPIO13	ETH_MOSI
GPIO14	ETH_MISO
GPIO15	ETH_SCLK
GPIO16	ETH_CS
GPIO39	ETH_RST

• SD Card

控制 GPIO	功能
GPIO45	SD_D0
GPIO47	SD_CMD
GPIO48	SD_SCK
NC	SD_D3
NC	SD_D1
NC	SD_D2

• RS485

控制 GPIO	功能
GPIO17	RS485 对应 UART 的 TX 引脚
GPIO18	RS485 对应 UART 的 RX 引脚
GPIO21	RS485 对应 UART 的 RTS 引脚

• CAN

控制 GPIO	功能
GPIO2	CAN 对应 TWAI 的 TX 引脚
GPIO3	CAN 对应 TWAI 的 RX 引脚

• RTC

控制 GPIO	功能
GPIO40	RTC_INT，RTC 芯片的中断引脚
GPIO41	RTC_SCL，I2C 时钟线
GPIO42	RTC_SDA，I2C 数据线

• RGB 灯珠

控制 GPIO	功能
GPIO38	RGB 控制引脚

• 蜂鸣器

控制 GPIO	功能
GPIO46	蜂鸣器的控制引脚

• BOOT 按键

控制 GPIO	功能
GPIO0	BOOT 按键控制引脚

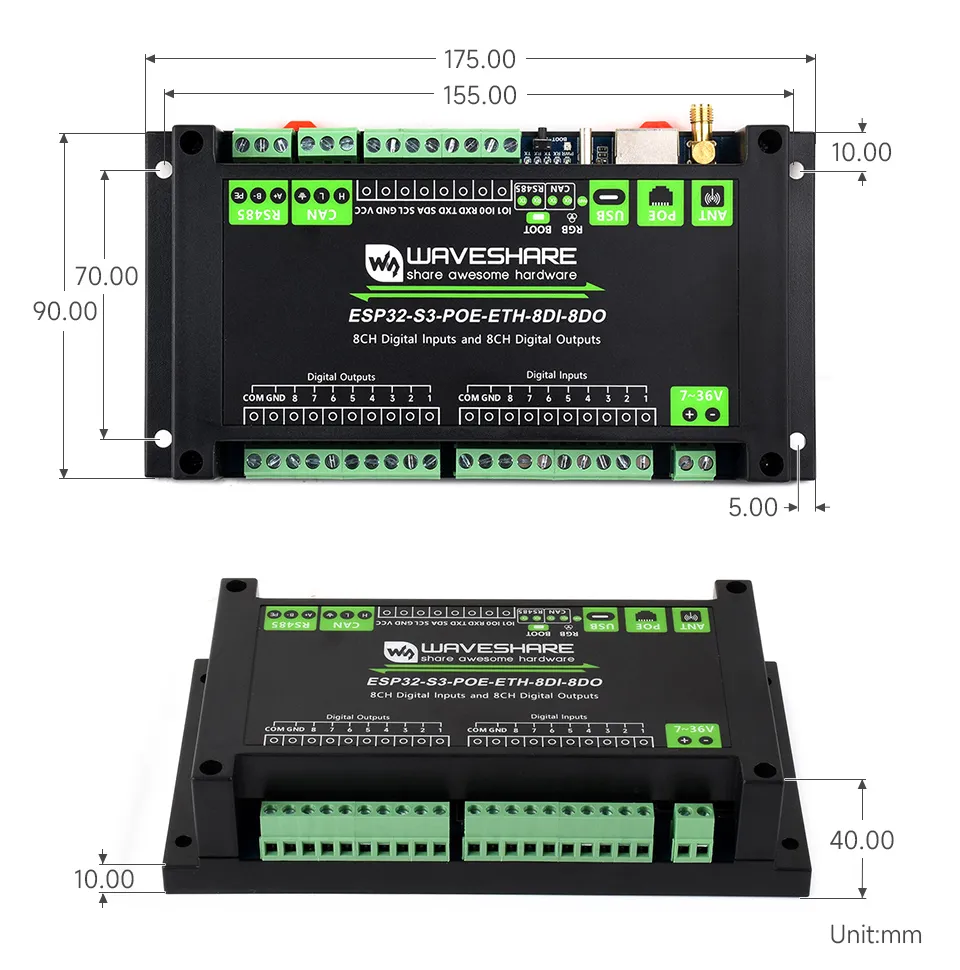

产品尺寸

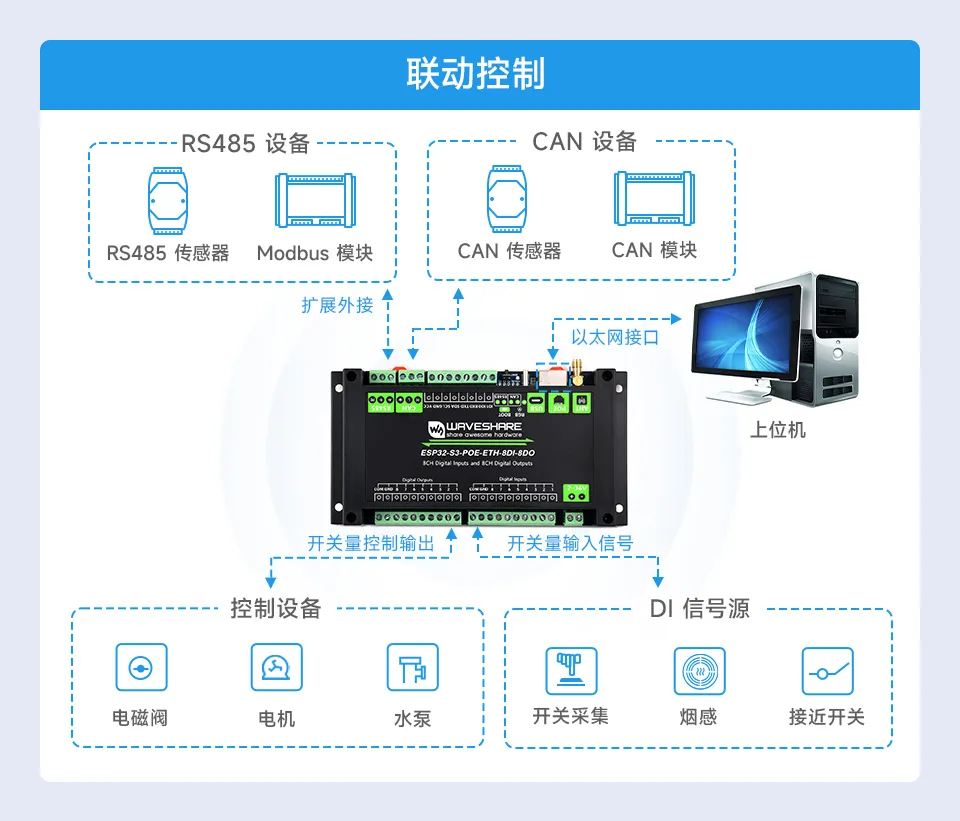

实现逻辑

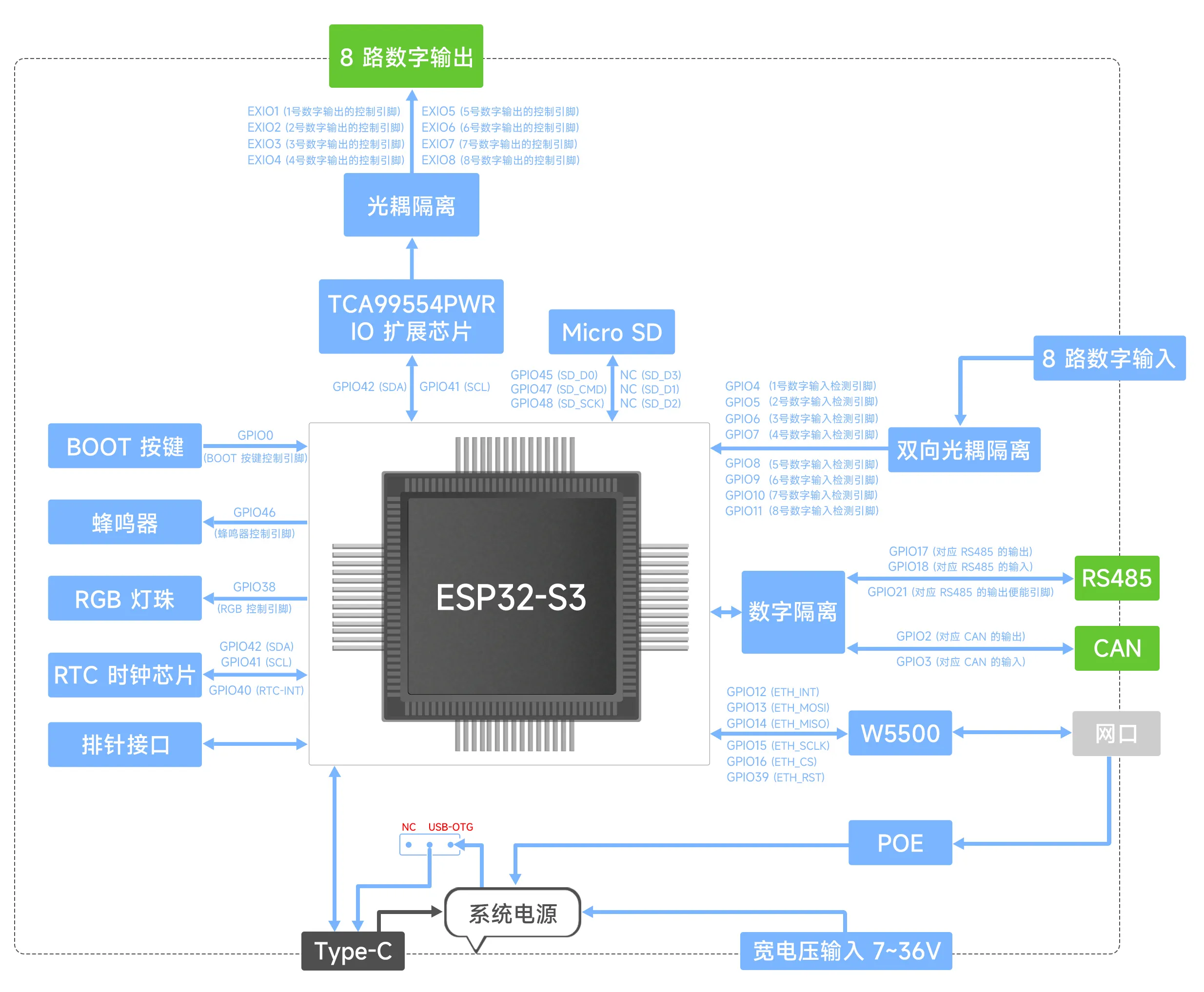

接口说明
