ESP32-S3-PhotoPainter
| SKU | 产品 |
|---|---|
| 32408 | ESP32-S3-PhotoPainter |
产品简介

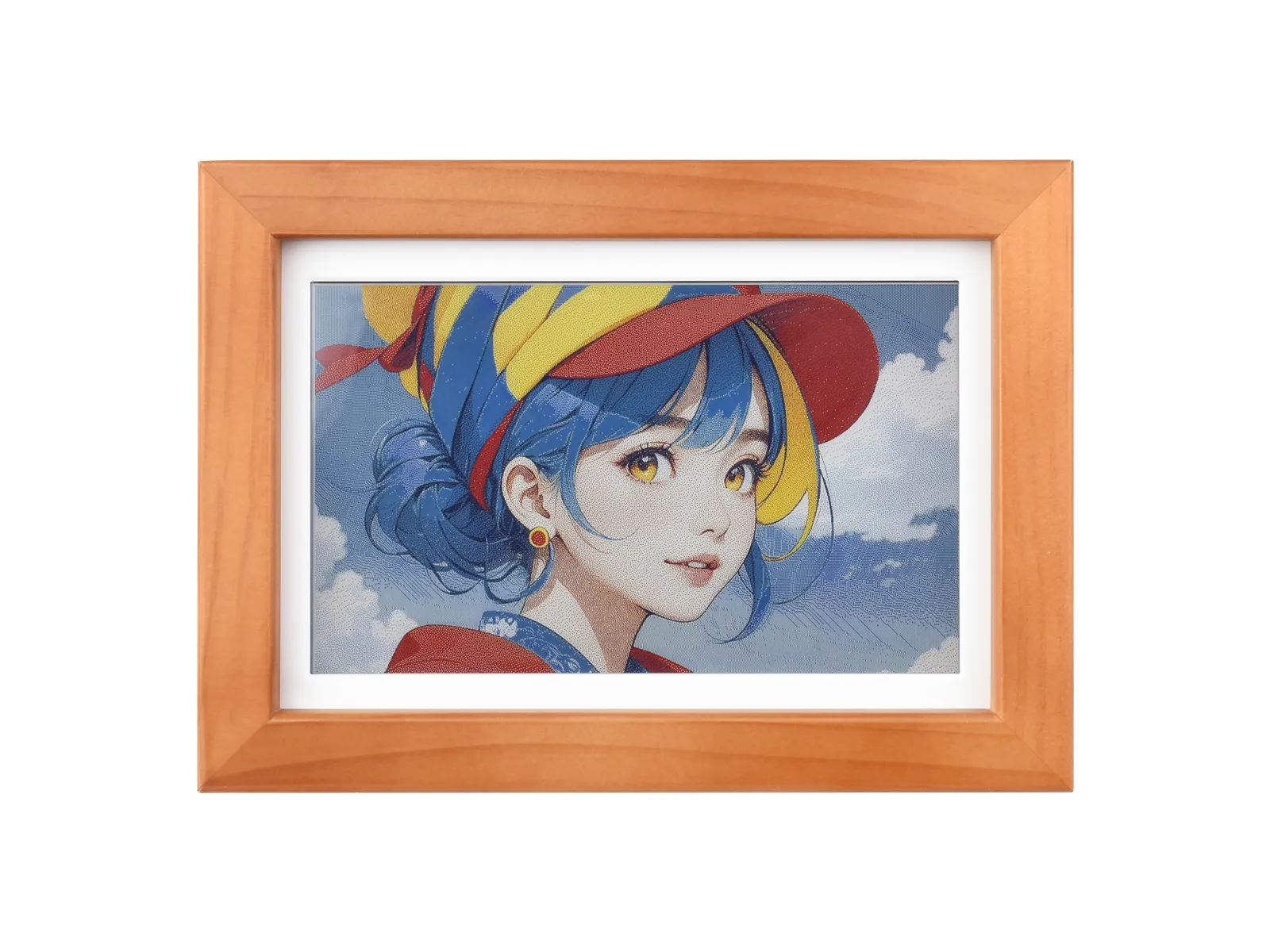

ESP32-S3-PhotoPainter 是一款墨水屏 AIoT 相框，板载 ESP32-S3 微控制器，支持 Wi-Fi 与 BLE 双模通信。搭载 7.3 英寸电子墨水屏，功耗低，适合便携设备及长续航场景。集成 RTC 实时时钟、SHTC3 温湿度传感器、microSD 卡槽、低功耗音频编解码芯片电路以及锂电池充放电管理电路。
产品特性
- 搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
- 支持 2.4 GHz Wi-Fi 和 Bluetooth 5 (LE)，板载内部天线
- 内置 512 KB SRAM 和 384 KB ROM，同时叠封集成 16 MB Flash 与 8 MB PSRAM
- 板载音频编解码芯片，支持语音采集与播放，便于实现 AI 语音交互应用
- 屏幕采用 E Ink Spectra 6 (E6) 技术，支持高对比度、高饱和度的颜色显示效果
- 六种原色运用混色技术 (Dithering)，可产生全彩的画面
- 整体功耗低，基本只在刷新时耗电
- 大容量锂电池搭配省电电路，充一次电可刷新数千次（在未外接喇叭等高功耗设备的情况下）
- 板载 PCF85063 RTC 实时时钟与 SHTC3 温湿度传感器，可实现精准 RTC 时间管理及温湿度监测
- 简洁的实木相框，优雅且美观
- 旋转支架和挂钩，使用场景不受限制
- 开放源代码，自由定制功能

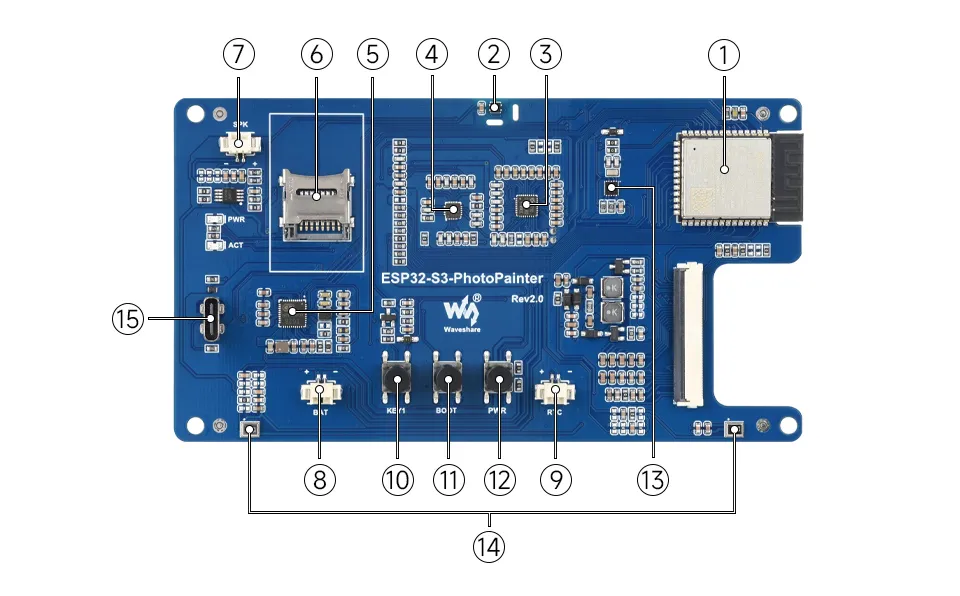

板载资源
- ESP32-S3-WROOM-1-N16R8 支持 Wi-Fi 和蓝牙 SoC，240 MHz 运行频率，同时叠封集成 16 MB Flash 与 8 MB PSRAM
- SHTC3 温湿度传感器 提供环境温湿度测量，便于实现环境监测功能
- ES7210 ADC 音频解码芯片 高性能低功耗音频模数转换器，支持多路麦克风输入
- ES8311 DAC 音频编码芯片 高性能低功耗音频数模转换器
- TG28 高集成度的电源管理芯片
- microSD 卡槽 支持 FAT32 格式的 SD 卡，用于数据扩展
- MX1.25 2PIN 扬声器接口 音频输出信号，外接扬声器
- MX1.25 2PIN 锂电池接口 用于连接锂电池
- MX1.25 2PIN RTC 备用电池接口 只支持可充电的 RTC 电池
- KEY 按键 可用于自定义功能
- BOOT 按键 按住 BOOT，重新上电可以进入下载模式
- PWR 电源按键 可控制系统电源开关
- PCF85063 RTC 时钟芯片，支持时间保持功能
- 双麦克风阵列设计 双麦克风阵列，支持更丰富的语音交互功能
- Type-C 接口 用于烧录程序和日志打印
各项参数
| 显示尺寸 | 160.0mm × 96.0mm |
|---|---|
| 外形尺寸 | 154.0mm × 214.0mm × 32.0mm |
| 屏幕像素点距 | 0.2mm × 0.2mm |
| 屏幕分辨率 | 800 × 480 |
| 显示颜色 | 黑、白、绿、蓝、红、黄 |
| 灰度等级 | 2 |
| 刷新时间 | 25 s |
| 休眠电流 | ≤ 1 mA |
| 充电电压/工作电压 | 5 V |
- 刷新时间：刷新时间为实验测试数据，实际刷新时间会有误差，以实际效果为准。全局刷新过程中会有闪烁效果，这个是正常现象。

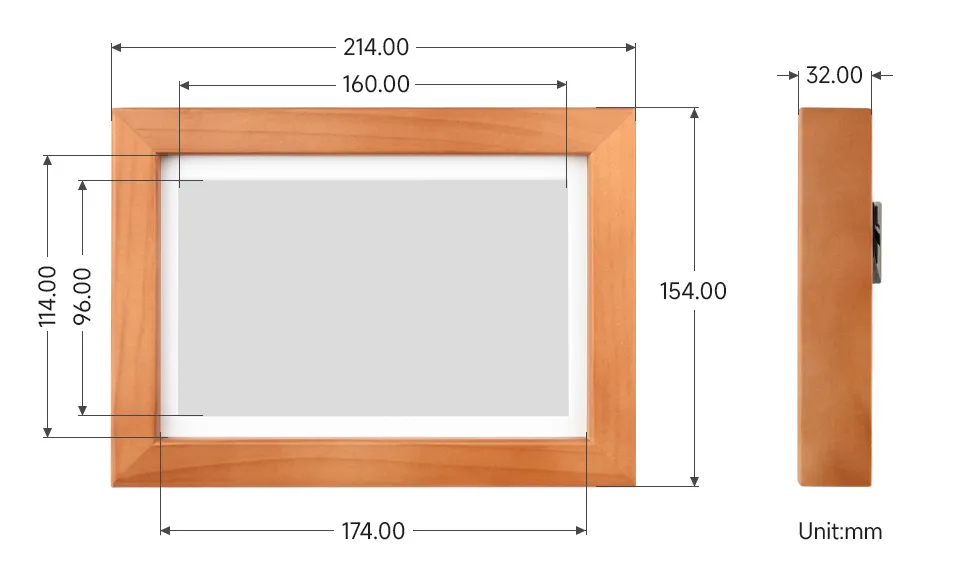

产品尺寸
