ESP32-S3-PhotoPainter 固件的烧录与擦除

当前产品提供了测试固件，可通过直接烧录测试固件来验证板载设备功能是否正常。

• 固件下载：ESP32-S3-PhotoPainter 示例程序，bin 文件位于代码资料中的 ESP32-S3-PhotoPainter\03_Firmware 目录下
• 烧录地址：0x00

Flash 固件的烧录

以下步骤适用于烧录本页提供的固件。

• 下载并解压乐鑫官方烧录工具 Flash Download Tool（下载地址）

• 运行 Flash Download Tool，根据开发板的主控芯片与下载接口选择对应选项。下图以 ESP32-S3 与 USB 为例，实际选项以产品硬件设计为准



• 参数设置

  • 选择与开发板所对应的 COM 口
  • 选择 BAUD 为最高的 1152000
  • 点击该行的“...”按钮，选择微雪提供的 bin 文件，并在其右侧手动填写本页上方给出的烧录地址（比如 0x00），同时勾选该行最左侧的复选框
  • 点击 START 开始烧录



• 等待烧录完成（烧录过程需要一定时间，请耐心等待）

• 按下复位键，观察运行现象



提示

若出现一直处于“等待上电同步中”的情况，需按住“boot”重新上电，进下载模式即可解决

Flash 固件的擦除

提示

点击 ERASE 即可擦除整片 flash。若擦除失败或设备无响应，请按住 BOOT 重新上电进入下载模式后重试。

• 下载并解压乐鑫官方烧录工具 Flash Download Tool（下载地址）

• 运行 Flash Download Tool，根据开发板的主控芯片与下载接口选择对应选项。下图以 ESP32-S3 与 USB 为例，实际选项以产品硬件设计为准



• 选择设备对应的 COM 口，不选择任何 bin 文件，点击 START



• 等待上述操作完成后，点击 ERASE 进行擦除



• 等待擦除完成



在线固件烧录

使用支持 Web Serial 的 Chrome 或 Edge 浏览器，通过 USB 数据线连接开发板，并关闭占用对应串口的串口监视器。

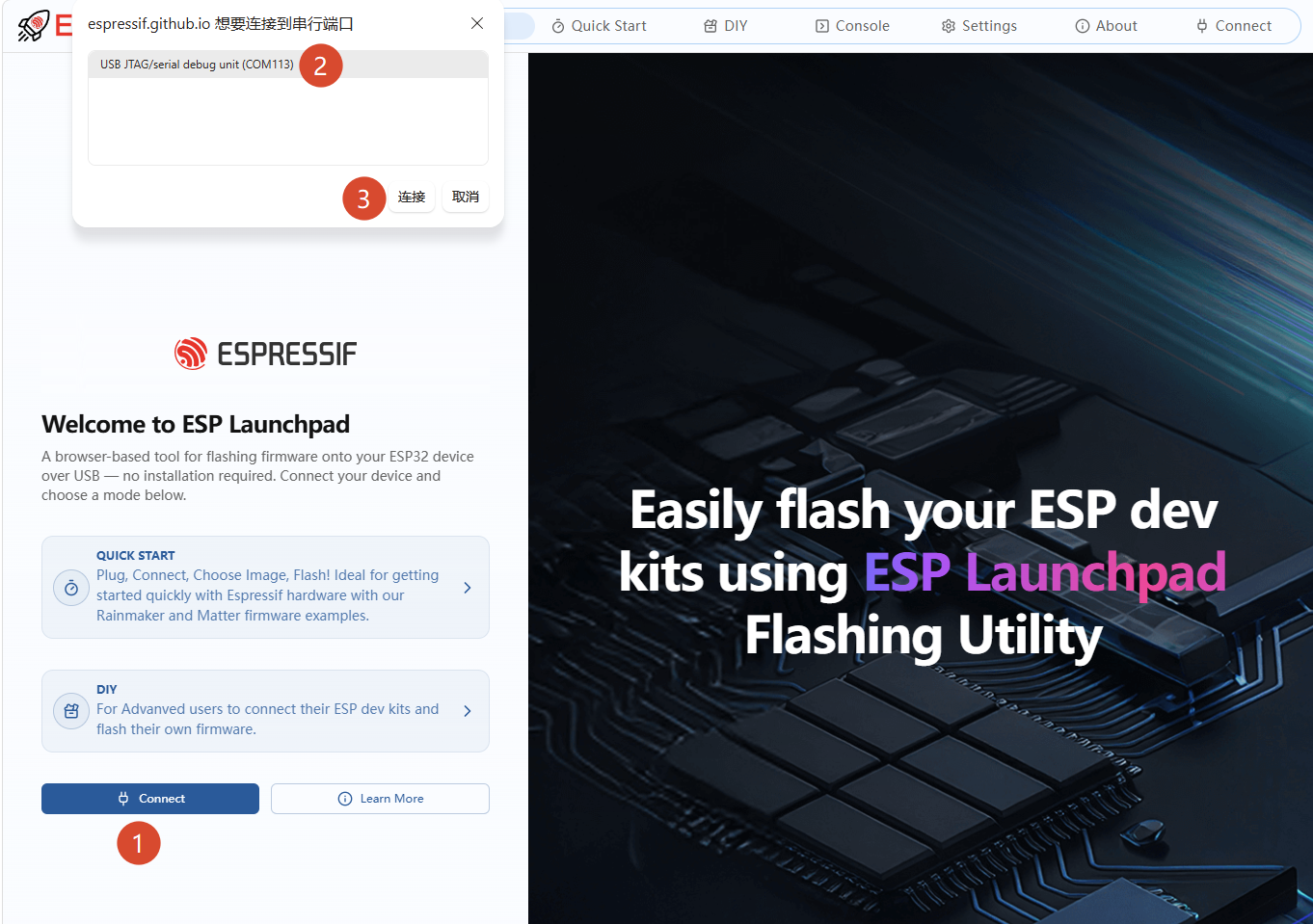

1. 打开 ESP Launchpad 在线烧录工具，点击“Connect”，选择开发板对应的串口，然后点击“连接”。截图中的 COM113 仅为示例，以实际识别的串口为准。

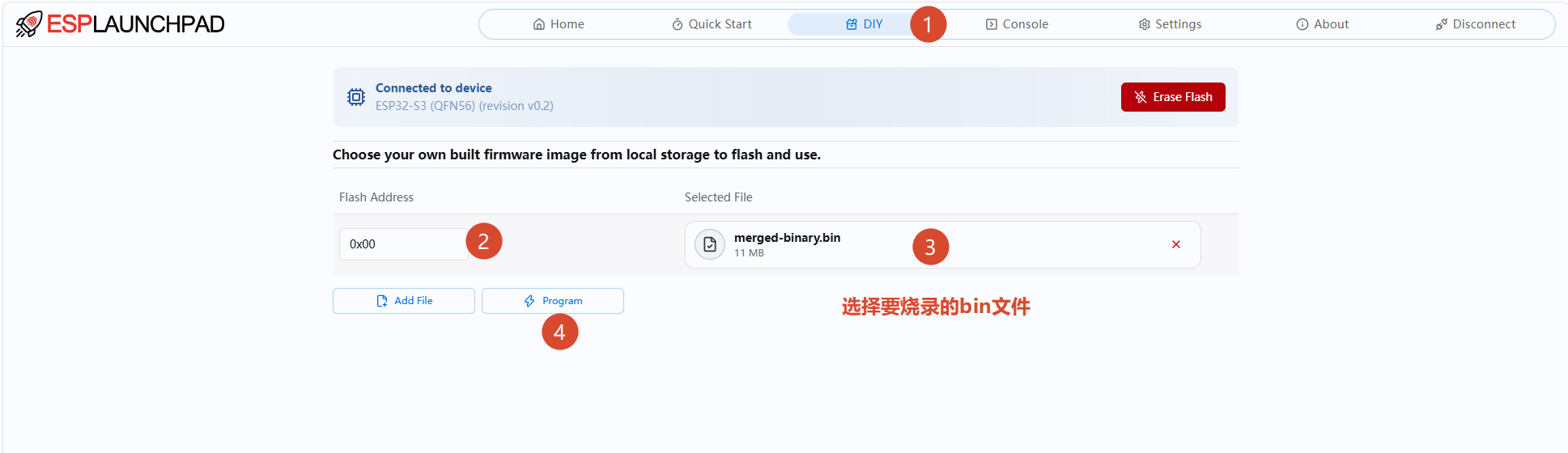

2. 切换到“DIY”页面，将“Flash Address”设为 0x00，在“Selected File”中选择本页提供的合并 .bin 固件，然后点击“Program”开始烧录。截图中的文件名为 merged-binary.bin。

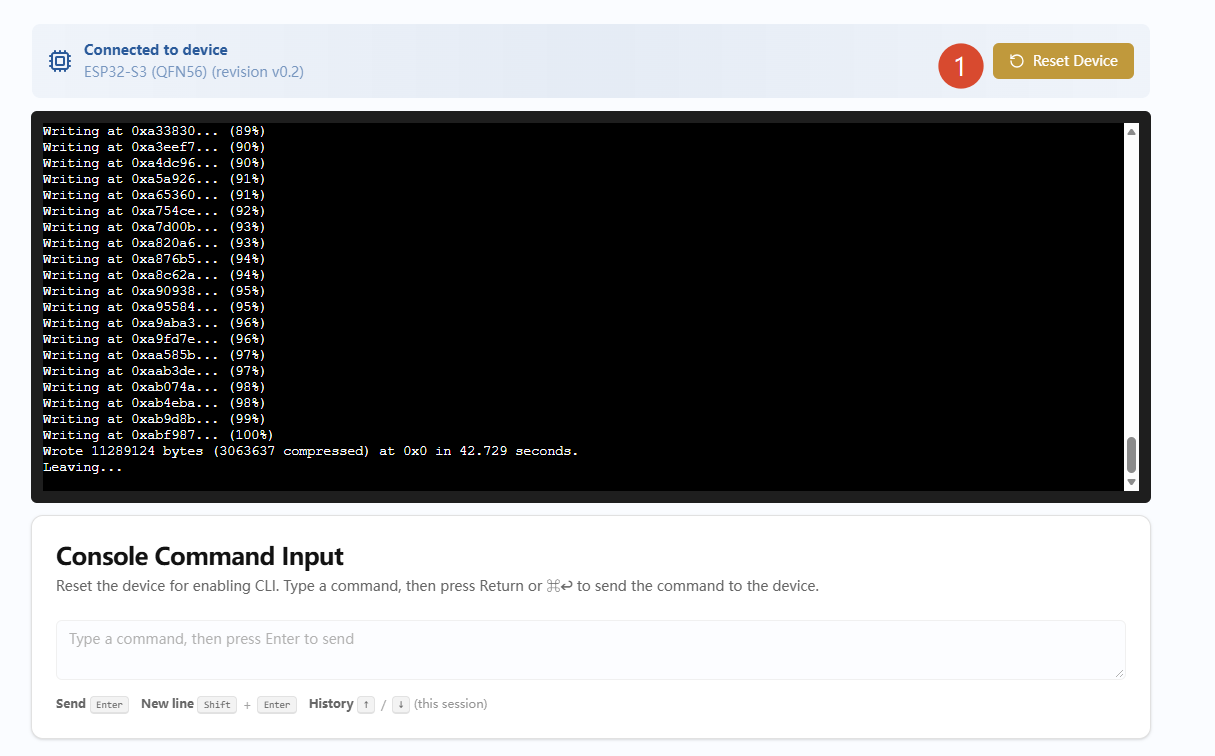

3. 等待写入进度达到 100%，日志输出“Wrote …”和“Leaving…”。烧录完成后，点击“Reset Device”复位设备，观察固件运行情况。



在线固件擦除

擦除会清空 Flash 数据

擦除操作会清空芯片 Flash 中的固件和已保存的数据，且无法撤销。继续操作前，请备份需要保留的数据。擦除后需要重新烧录固件才能运行。

1. 使用支持 Web Serial 的 Chrome 或 Edge 浏览器，通过 USB 数据线连接开发板，并关闭占用对应串口的串口监视器。打开 ESP Launchpad 在线烧录工具，点击“Connect”，选择开发板对应的串口，然后点击“连接”。

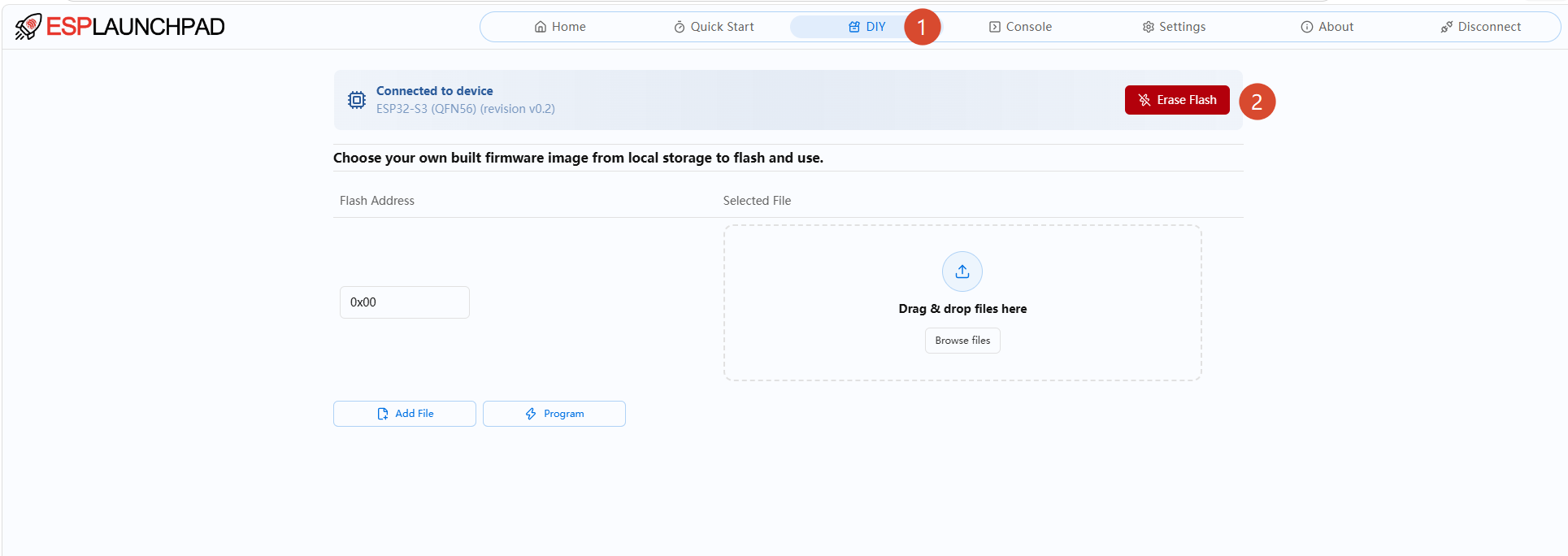

2. 切换到“DIY”页面，点击“Erase Flash”。

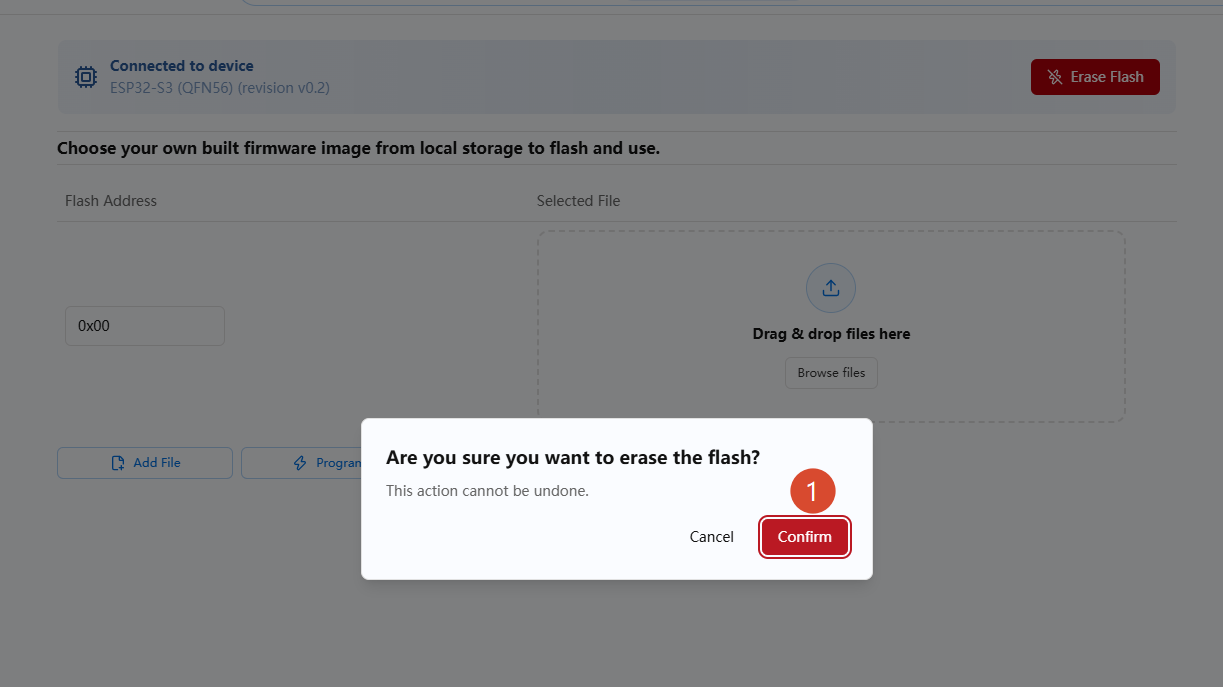

3. 在确认对话框中点击“Confirm”，开始擦除。

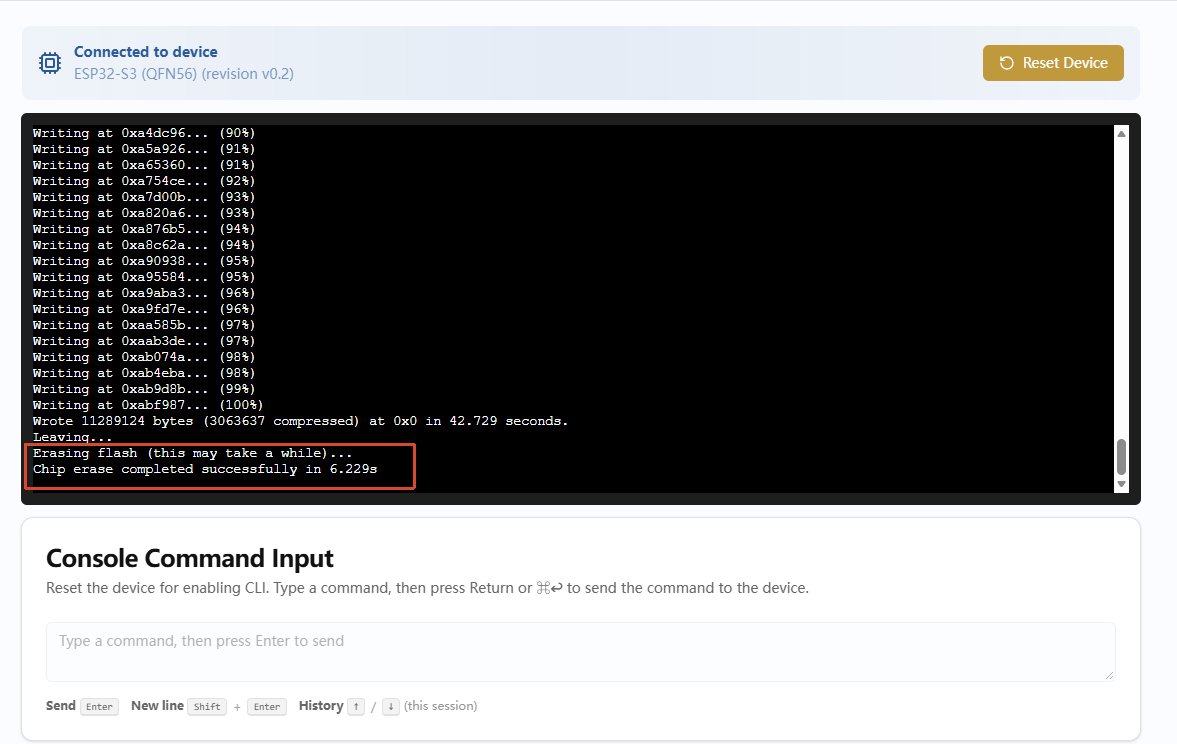

4. 等待日志显示“Chip erase completed successfully”，表示擦除完成。
