ESP32-S3-RGB-Matrix

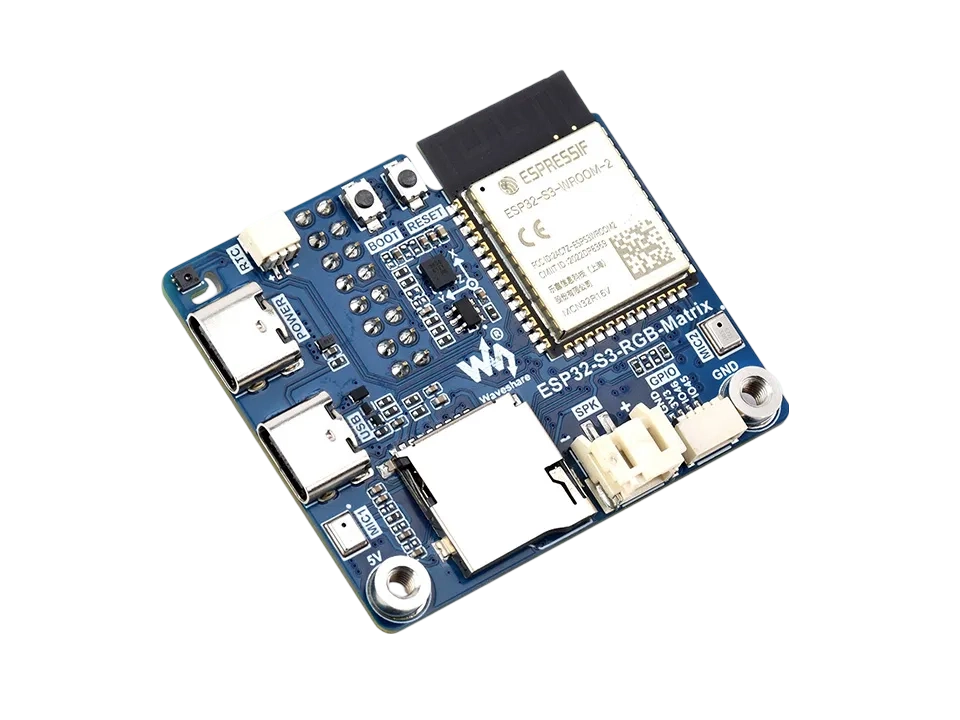

esp3s3_Matrix_MAIN

ESP32-S3-Matrix 是一款高性能、高集成度的 LED 屏幕显示驱动板，适用于 HUB75 接口 RGB Matrix 显示及相关嵌入式应用。板载高性能微控制器及大容量 Flash，集成 RTC、IMU、Micro SD 卡槽、低功耗音频编解码芯片、双麦克风等丰富外设资源，同时预留 USB、UART、I2C 及 GPIO 等接口，具备良好的扩展能力，方便用户快速开发并嵌入到实际产品中。

产品特性​

  • 采用 ESP32-S3-N32R16 芯片，搭载 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
  • 支持 2.4 GHz Wi-Fi 与 Bluetooth 5 (BLE) 双模通信
  • 内置 512KB SRAM、384KB ROM，叠封 32MB Flash 与 16MB PSRAM，满足多场景存储需求
  • 兼容微雪商店 Matrix-RGB 全系列尺寸，可流畅运行 LVGL 等图形界面程序
  • 板载 ES7210 回声消除芯片，提升语音处理效果
  • 板载 ES8311 低功耗音频编解码芯片，支持高质量音频输入输出
  • 配备双麦克风阵列，支持降噪与回声消除算法，适用于语音识别及唤醒等应用场景
  • 板载喇叭接口，支持音频播放输出，可直接连接喇叭使用
  • 集成 QMI8658 六轴惯性测量单元 (3 轴加速度计 + 3 轴陀螺仪)，可实现姿态检测
  • 集成 SHTC3 温湿度传感器，可实现精准的温湿度检测
  • 板载 Micro SD 卡槽，支持图片、音频及各类文件数据存储，方便数据读写
  • 板载 PCF85063 RTC 实时时钟芯片，预留 SH1.0 电池接口，支持掉电持续计时
  • 预留 GPIO 扩展接口，便于外设扩展与功能定制，适配多样化开发需求
  • 双供电接口设计，最多支持 6 块 64 × 64 Matrix-RGB 屏幕稳定工作，支持级联扩展，满足大尺寸显示需求
  • 板载 USB Type-C 接口，支持供电、程序下载与调试，操作便捷
  • 板载 RST / BOOT 按钮，其中 BOOT 按钮支持自定义功能，提升开发灵活性

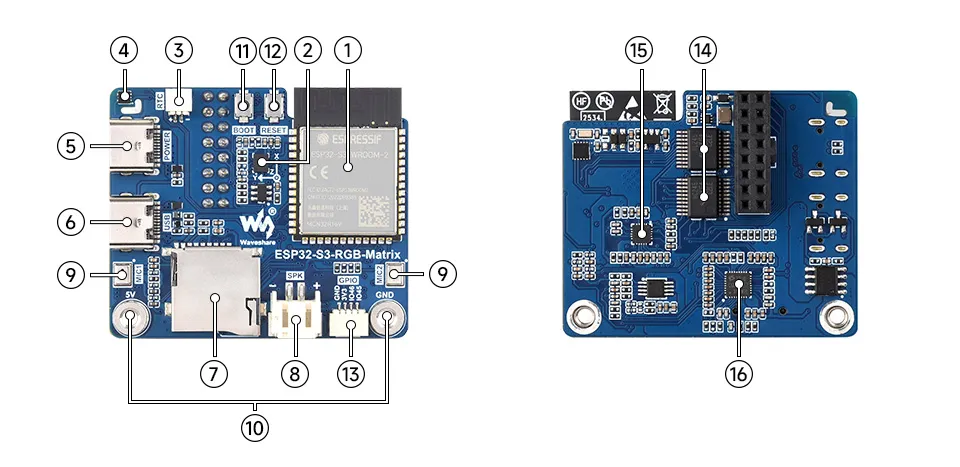

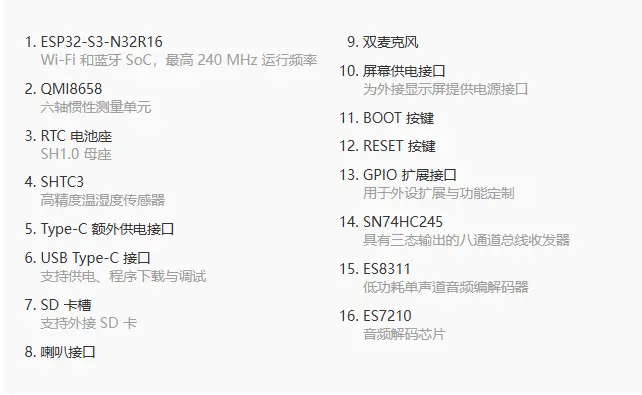

资源简介​

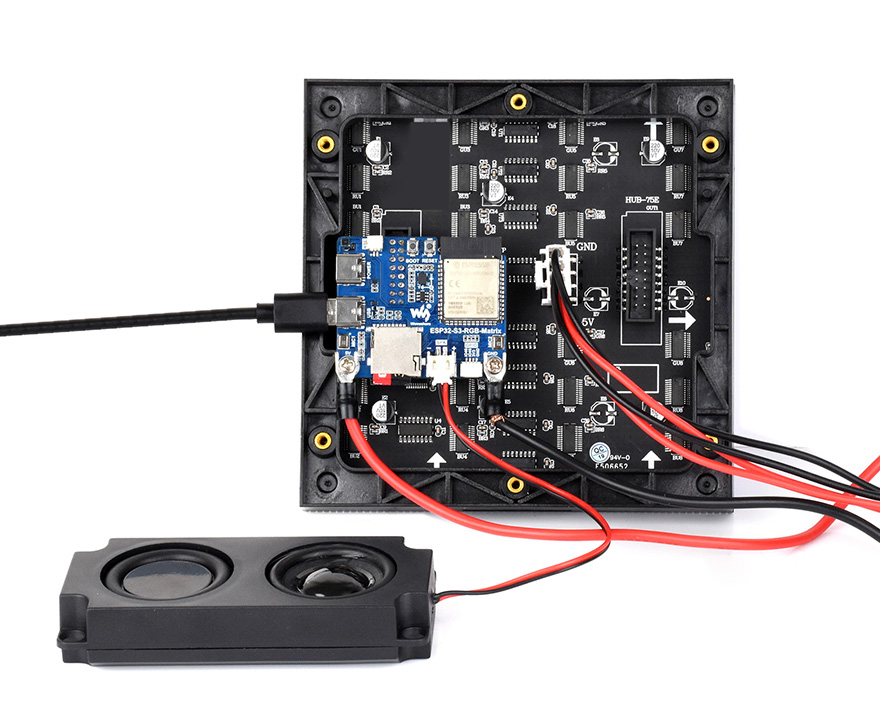

接口展示​

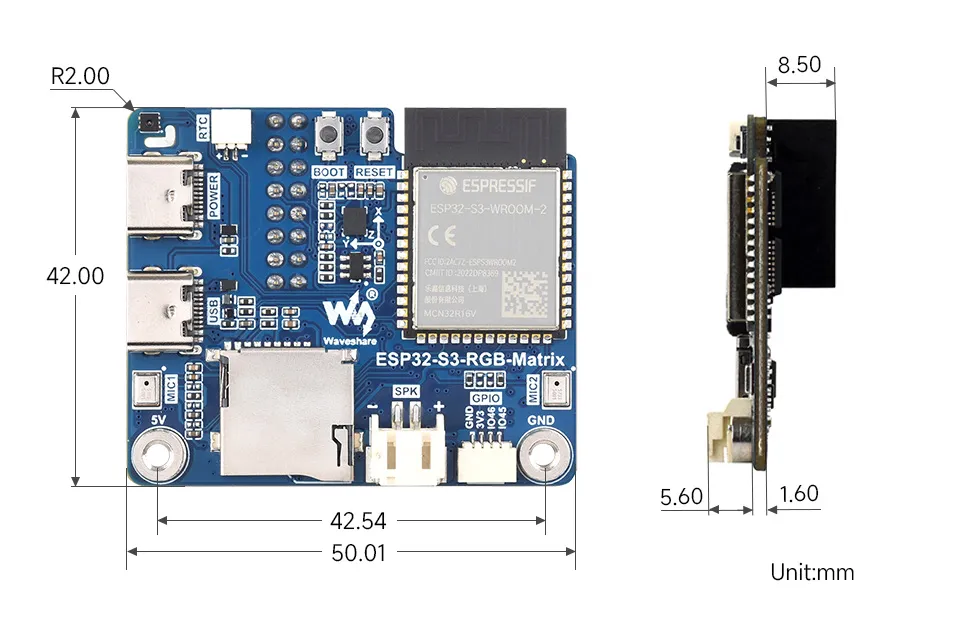

产品尺寸​

开发方式​

ESP32-S3-Matrix 支持多种开发方式，既可使用乐鑫官方的 ESP-IDF 框架进行专业开发，也可选择 Arduino IDE 等平台快速开发原型，为开发者提供灵活的选择，您可以根据项目需求和个人偏好选择合适的开发工具。

  • Arduino IDE 是一款便捷灵活、易于上手的开源电子原型平台。无需太多基础知识，简单学习后即可快速开发。Arduino 拥有庞大的全球用户社区，提供海量开源代码、项目示例和教程，以及丰富的库资源，封装了复杂功能，让开发者能够快速实现各种功能。您可以参考 Arduino IDE 开发环境搭建教程 完成初始设置，教程中同时提供了相关示例程序供参考。

  • ESP-IDF 全称 Espressif IoT Development Framework，是乐鑫科技为 ESP 系列芯片推出的专业开发框架。它基于 C 语言开发，包含编译器、调试器、烧录工具等，支持命令行或集成开发环境（如 Visual Studio Code 配合 Espressif IDF 插件）开发，插件提供代码导航、项目管理、调试等功能。我们推荐使用 VS Code 进行开发，具体配置过程可参考 ESP-IDF (VS Code) 开发环境搭建教程，教程中同时提供了相关示例程序供参考。
