Arduino 开发

本章节包含以下部分，请按需阅读：

Arduino 入门教程
配置开发环境
示例演示

Arduino 入门教程

初次接触 Arduino ESP32 开发，想要快速上手？我们为您准备了一套通用的 入门教程。

请注意：该教程使用 ESP32-S3-Zero 作为教学示例，所有硬件代码均基于其引脚布局。在动手实践前，建议您对照手中的开发板引脚图，确认引脚配置无误。

配置开发环境

1. 安装和配置 Arduino IDE

请参考 安装和配置 Arduino IDE 教程 下载安装 Arduino IDE 并添加 ESP32 支持。

板名称	板安装要求	版本号要求
esp32 by Espressif Systems	“离线”安装/“在线”安装	3.3.7

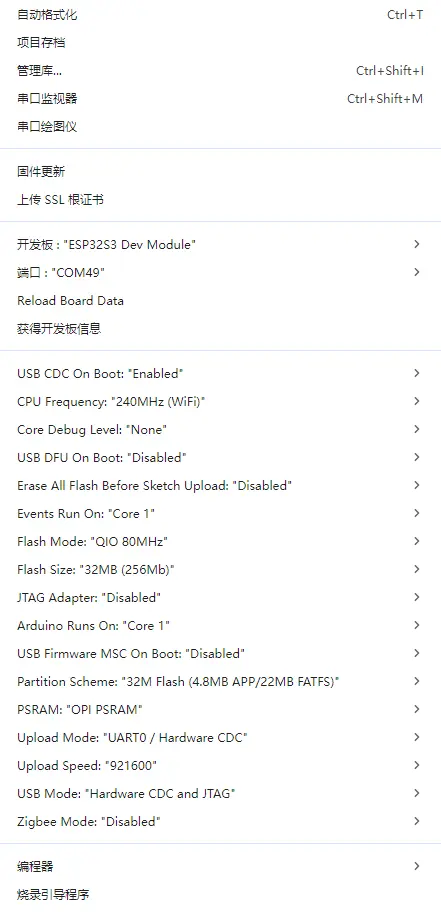

Arduino 设置：

2. 运行示例

Arduino 示例程序：ESP32-S3-RGB-Matrix 示例程序-GitHub Arduino 示例程序：ESP32-S3-RGB-Matrix 示例程序-Gitee

下面给出每个示例的目的、要点说明与运行效果（以便快速上手）。

示例程序	基础例程说明
01_SimpleTestShapes	简单形状绘画
02_PatternPlasma	等离子特效
03_DoubleBuffer	双缓冲测试,绘制动态图形
04_OtherShiftDriverPanel	使用驱动芯片驱动屏幕
05_AnimatedGIFPanel_SD	读取 SD 卡中的 GIF 图片并显示
06_BitmapIcons	显示bmp 图片
07_Pixel_Mapping_Test	展示HUB75基本控制逻辑

提示

注意：

若驱动P4系列的屏幕,注意在代码中添加mxconfig.driver = HUB75_I2S_CFG::SHIFTREG;,否则会导致显示异常。

01_SimpleTestShapes

【代码分析】

loop()：按顺序执行文字绘制、纯色填充与清屏操作，用于快速验证面板的基础显示功能。
drawText(wheelval)：根据 wheelval 绘制文字并改变颜色效果，用于检查字符渲染与颜色变化是否正常。
dma_display->fillScreen()：依次将屏幕填充为黑、红、绿、蓝、白等纯色，便于观察整屏刷新与颜色显示效果。
delay(2000)：每个显示步骤停留 2 秒，方便肉眼确认画面是否正确。
dma_display->clearScreen()：在测试结束后清空画面，避免上一帧内容残留。

void loop() {

  // animate by going through the colour wheel for the first two lines
  drawText(wheelval);
  wheelval +=1;
  delay(2000);
  dma_display->clearScreen();
  dma_display->fillScreen(myBLACK);
  delay(2000);
  dma_display->fillScreen( myRED);
  delay(2000);
  dma_display->fillScreen(myGREEN);
  delay(2000);
  dma_display->fillScreen(myBLUE);
  delay(2000);
  dma_display->fillScreen(myWHITE);
  delay(2000);
  dma_display->clearScreen();

}

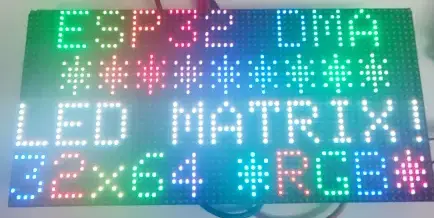

【运行效果】

02_PatternPlasma

【代码分析】

loop()：通过逐像素计算与调色板映射生成动态等离子特效。
for (int x ...) / for (int y ...)：遍历整块面板的每个像素，逐点计算并绘制颜色。
sin8()、sin16()、cos16()：结合坐标和 time_counter 生成动态变化的中间值 v，构造流动波纹效果。
ColorFromPalette(currentPalette, (v >> 8))：根据计算结果从当前调色板中取色。
dma_display->drawPixelRGB888()：将计算出的 RGB 颜色写入当前像素。
time_counter、cycles、fps：分别用于驱动动画变化、统计循环次数和计算绘制帧率。
if (cycles >= 1024)：重置计数器并随机切换调色板，实现不同色系自动轮换。
Serial.printf_P()：每 5 秒输出一次 Effect fps，用于观察特效绘制速度。

void loop() {

    for (int x = 0; x < PANE_WIDTH; x++) {
            for (int y = 0; y <  PANE_HEIGHT; y++) {
                int16_t v = 128;
                uint8_t wibble = sin8(time_counter);
                v += sin16(x * wibble * 3 + time_counter);
                v += cos16(y * (128 - wibble)  + time_counter);
                v += sin16(y * x * cos8(-time_counter) / 8);

                currentColor = ColorFromPalette(currentPalette, (v >> 8)); //, brightness, currentBlendType);
                dma_display->drawPixelRGB888(x, y, currentColor.r, currentColor.g, currentColor.b);
            }
    }

    ++time_counter;
    ++cycles;
    ++fps;

    if (cycles >= 1024) {
        time_counter = 0;
        cycles = 0;
        currentPalette = palettes[random(0,sizeof(palettes)/sizeof(palettes[0]))];
    }

    // print FPS rate every 5 seconds
    // Note: this is NOT a matrix refresh rate, it's the number of data frames being drawn to the DMA buffer per second
    if (fps_timer + 5000 < millis()){
      Serial.printf_P(PSTR("Effect fps: %d\n"), fps/5);
      fps_timer = millis();
      fps = 0;
    }
} // end loop

【运行效果】

03_DoubleBuffer

【代码分析】

loop()：演示双缓冲动画的完整流程，包括切换缓冲区、后台绘制和更新运动状态。
display->flipDMABuffer()：将后续绘图切换到未显示的后台缓冲区，用于减少动态图形闪烁。
delay(1000/display->calculated_refresh_rate)：等待当前帧完成显示，避免过早翻转缓冲区导致撕裂或闪烁。
display->clearScreen()：清空后台缓冲区，为新一帧绘制做准备。
delay(25)：模拟耗时绘图过程，用于更直观地观察启用双缓冲后的平滑效果。
display->fillRect()：绘制多个运动方块，形成动态测试画面。
velocityx / velocityy 判断逻辑：当方块碰到屏幕边界时反转运动方向，实现反弹效果。
Squares[i].xpos / Squares[i].ypos 更新：根据速度更新方块坐标，推动下一帧动画。

void loop()
{

  // Flip all future drawPixel calls to write to the back buffer which is NOT being displayed.
  display->flipDMABuffer();

  // SUPER IMPORTANT: Wait at least long enough to ensure that a "frame" has been displayed on the LED Matrix Panel before the next flip!
  delay(1000/display->calculated_refresh_rate);

  // Now clear the back-buffer we are drawing to.
  display->clearScreen();

  // This is here to demonstrate flicker if double buffering is disabled. Emulates a long draw routine that would typically occur after a 'clearscreen'.
  delay(25);


  for (int i = 0; i < numSquares; i++)
  {
    // Draw rect and then calculate
    display->fillRect(Squares[i].xpos, Squares[i].ypos, Squares[i].square_size, Squares[i].square_size, Squares[i].colour);

    if (Squares[i].square_size + Squares[i].xpos >= display->width()) {
      Squares[i].velocityx *= -1;
    } else if (Squares[i].xpos <= 0) {
      Squares[i].velocityx = abs (Squares[i].velocityx);
    }

    if (Squares[i].square_size + Squares[i].ypos >= display->height()) {
      Squares[i].velocityy *= -1;
    } else if (Squares[i].ypos <= 0) {
      Squares[i].velocityy = abs (Squares[i].velocityy);
    }

    Squares[i].xpos += Squares[i].velocityx;
    Squares[i].ypos += Squares[i].velocityy;
  }
}

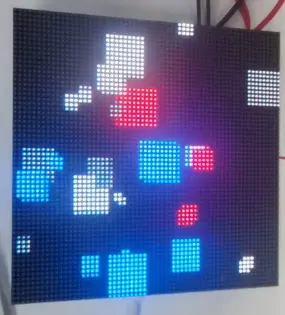

【运行效果】

04_OtherShiftDriverPanel

【代码分析】

loop()：持续生成整屏动态特效，用于验证带移位寄存器驱动芯片面板的显示兼容性。
for (int x ...) / for (int y ...)：遍历整块屏幕，对每个像素分别计算颜色值。
sin8()、sin16()、cos16()：结合坐标和 time_counter 生成连续变化的颜色索引。
ColorFromPalette(currentPalette, (v >> 8) + 127)：根据中间值从调色板中映射出最终颜色。
dma_display->drawPixelRGB888()：将 RGB 颜色逐点写入 DMA 显示缓冲区。
time_counter、cycles、fps：分别用于驱动动画变化、控制换色周期和统计绘制帧率。
if (cycles >= 1024)：定期重置动画参数并随机切换调色板，便于观察不同色彩下的显示效果。
Serial.printf_P()：周期输出 FPS 信息，用于评估当前图案绘制速度。

void loop(){
   for (int x = 0; x <  dma_display->width(); x++) {
        for (int y = 0; y <  dma_display->height(); y++) {
            int16_t v = 0;
            uint8_t wibble = sin8(time_counter);
            v += sin16(x * wibble * 3 + time_counter);
            v += cos16(y * (128 - wibble)  + time_counter);
            v += sin16(y * x * cos8(-time_counter) / 8);

            currentColor = ColorFromPalette(currentPalette, (v >> 8) + 127); //, brightness, currentBlendType);
            dma_display->drawPixelRGB888(x, y, currentColor.r, currentColor.g, currentColor.b);
        }
    }

    ++time_counter;
    ++cycles;
    ++fps;

    if (cycles >= 1024) {
        time_counter = 0;
        cycles = 0;
        currentPalette = palettes[random(0,sizeof(palettes)/sizeof(palettes[0]))];
    }

    // print FPS rate every 5 seconds
    // Note: this is NOT a matrix refresh rate, it's the number of data frames being drawn to the DMA buffer per second
    if (fps_timer + 5000 < millis()){
      Serial.printf_P(PSTR("Effect fps: %d\n"), fps/5);
      fps_timer = millis();
      fps = 0;
    }
}

【运行效果】

05_AnimatedGIFPanel_SD

【代码分析】

setup()：完成 SD 卡、HUB75 面板和 GIF 解码器的初始化，为后续播放 GIF 动画做准备。
SD_MMC.setPins()：配置 SD 卡使用的时钟、命令和数据引脚。
SD_MMC.begin("/sdcard", true)：以 1-bit 模式挂载 SD 卡文件系统。
SD_MMC.cardType()、cardSize()、totalBytes()、usedBytes()：读取卡类型、容量和空间占用信息，用于确认存储介质状态。
HUB75_I2S_CFG mxconfig(...)：配置 HUB75 面板的宽度、高度和级联数量。
dma_display = new MatrixPanel_I2S_DMA(mxconfig)：创建 DMA 显示对象。
dma_display->begin()：启动 DMA 显示并分配显示缓冲区。
SD_MMC.open("/gifs")：打开 GIF 文件目录。
root.openNextFile()：遍历 /gifs 目录中的文件。
GifFiles.push_back(filename)：将找到的 GIF 文件路径保存到列表中，供后续循环播放使用。
gif.begin(LITTLE_ENDIAN_PIXELS)：初始化 GIF 解码器，并设置像素字节序。

void setup()
{
    Serial.begin(115200);

    // **************************** Setup SD Card access via SD_MMC 1-bit ****************************
    if (!SD_MMC.setPins(BSP_SD_CLK, BSP_SD_CMD, BSP_SD_D0)) {
        Serial.println("SD_MMC setPins Failed");
        return;
    }

    if(!SD_MMC.begin("/sdcard", true)){
        Serial.println("Card Mount Failed");
        return;
    }
    uint8_t cardType = SD_MMC.cardType();

    if(cardType == CARD_NONE){
        Serial.println("No SD card attached");
        return;
    }

    Serial.print("SD Card Type: ");
    if(cardType == CARD_MMC){
        Serial.println("MMC");
    } else if(cardType == CARD_SD){
        Serial.println("SDSC");
    } else if(cardType == CARD_SDHC){
        Serial.println("SDHC");
    } else {
        Serial.println("UNKNOWN");
    }

    uint64_t cardSize = SD_MMC.cardSize() / (1024 * 1024);
    Serial.printf("SD Card Size: %lluMB\n", cardSize);

    //listDir(SD_MMC, "/", 1, false);

    Serial.printf("Total space: %lluMB\n", SD_MMC.totalBytes() / (1024 * 1024));
    Serial.printf("Used space: %lluMB\n", SD_MMC.usedBytes() / (1024 * 1024));



    // **************************** Setup DMA Matrix ****************************
    HUB75_I2S_CFG mxconfig(
      PANEL_RES_X,   // module width
      PANEL_RES_Y,   // module height
      PANEL_CHAIN    // Chain length
    );

    // Keep ESP32-S3 default HUB75 mapping to avoid Flash/PSRAM reserved pins.

    //mxconfig.clkphase = false;
    //mxconfig.driver = HUB75_I2S_CFG::FM6126A;

    // Display Setup
    dma_display = new MatrixPanel_I2S_DMA(mxconfig);

    // Allocate memory and start DMA display
    if( not dma_display->begin() )
        Serial.println("****** !KABOOM! HUB75 memory allocation failed ***********");

    dma_display->setBrightness8(128); //0-255
    dma_display->clearScreen();


    // **************************** Setup Sketch ****************************
    Serial.println("Starting AnimatedGIFs Sketch");

    // SD CARD STOPS WORKING WITH DMA DISPLAY ENABLED>...

    File root = SD_MMC.open("/gifs");
    if(!root){
        Serial.println("Failed to open directory");
        return;
    }

    File file = root.openNextFile();
    while(file){
        if(!file.isDirectory())
        {
            Serial.print("  FILE: ");
            Serial.print(file.name());
            Serial.print("  SIZE: ");
            Serial.println(file.size());

            std::string filename = "/gifs/" + std::string(file.name());
            Serial.println(filename.c_str());

            GifFiles.push_back( filename );
         //   Serial.println("Adding to gif list:" + String(filename));
            totalFiles++;

        }
        file = root.openNextFile();
    }

    file.close();
    Serial.printf("Found %d GIFs to play.", totalFiles);
    //totalFiles = getGifInventory("/gifs");



  // This is important - Set the right endianness.
  gif.begin(LITTLE_ENDIAN_PIXELS);

}

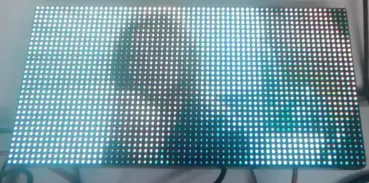

【运行效果】

06_BitmapIcons

【代码分析】

setup()：完成显示初始化，并通过渐变方式绘制 WiFi 图标，验证位图资源与绘制接口是否正常。
dma_display->begin()：启动 HUB75 面板显示。
dma_display->setBrightness8(90)：设置面板亮度。
dma_display->fillScreen() / dma_display->clearScreen()：初始化和切换阶段清空画面，避免残影干扰。
for (int r = 0; r < 255; r++)：逐步增加红色分量，用于生成淡入动画。
drawXbm565(0,0,64,32, wifi_image1bit, ...)：将 WiFi 的 XBM 位图绘制到屏幕上。
loop()：循环切换不同图标，实现图标轮播显示。
drawXbm565(5,0, 32, 32, icon_bits[current_icon])：绘制当前索引对应的图标数据。
icon_name[current_icon]：通过串口输出当前显示的图标名称，便于调试。
current_icon = (current_icon + 1) % num_icons：循环更新图标索引，确保轮播不会越界。

void setup() {

  // put your setup code here, to run once:
  delay(1000); Serial.begin(115200); delay(200);


  /************** DISPLAY **************/
  Sprintln("...Starting Display");
  dma_display = new MatrixPanel_I2S_DMA(mxconfig);
  dma_display->begin();
  dma_display->setBrightness8(90); //0-255
  dma_display->clearScreen();

  dma_display->fillScreen(dma_display->color444(0, 0, 0));

  // Fade a Red Wifi Logo In
  for (int r=0; r < 255; r++ )
  {
    drawXbm565(0,0,64,32, wifi_image1bit, dma_display->color565(r,0,0));
    delay(10);
  }

  delay(2000);
  dma_display->clearScreen();
}


void loop() {

  // Loop through Weather Icons
  Serial.print("Showing icon ");
  Serial.println(icon_name[current_icon]);
  drawXbm565(5,0, 32, 32, icon_bits[current_icon]);

  current_icon = (current_icon  +1 ) % num_icons;
  delay(2000);
  dma_display->clearScreen();

}

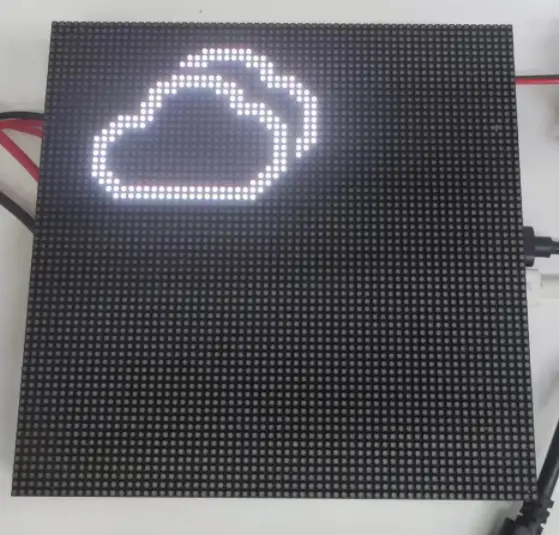

【运行效果】

07_Pixel_Mapping_Test

【代码分析】

loop()：按行列顺序逐点点亮像素，用于检查面板像素映射与软件配置是否一致。
for (int i ...) / for (int j ...)：遍历 FourScanPanel 的全部像素坐标。
FourScanPanel->drawPixel(j, i, FourScanPanel->color565(255, 0, 0))：将当前像素点亮为红色，形成可观察的扫描轨迹。
delay(30)：让扫描点以较慢速度移动，便于观察实际点亮顺序。
dma_display->clearScreen()：整屏扫描完成后清空画面，开始下一轮测试。
delay(2000)：在每轮扫描结束后停留 2 秒，方便确认映射结果是否正确。

void loop() {
  for (int i = 0; i < FourScanPanel->height(); i++)
  {
    for (int j = 0; j < FourScanPanel->width(); j++)
    {
      FourScanPanel->drawPixel(j, i, FourScanPanel->color565(255, 0, 0));
      delay(30);
    }
  }
  delay(2000);
  dma_display->clearScreen();
} // end loop

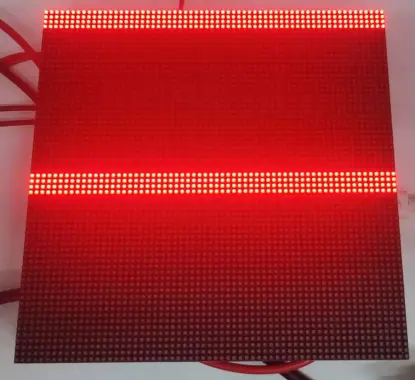

【运行效果】
