使用说明

为了让用户能够快速了解产品的各个功能，我们提供了一系列的测试例程，方便客户了解各个接口的使用，为了能够运行例程，需要准备的器件如下：

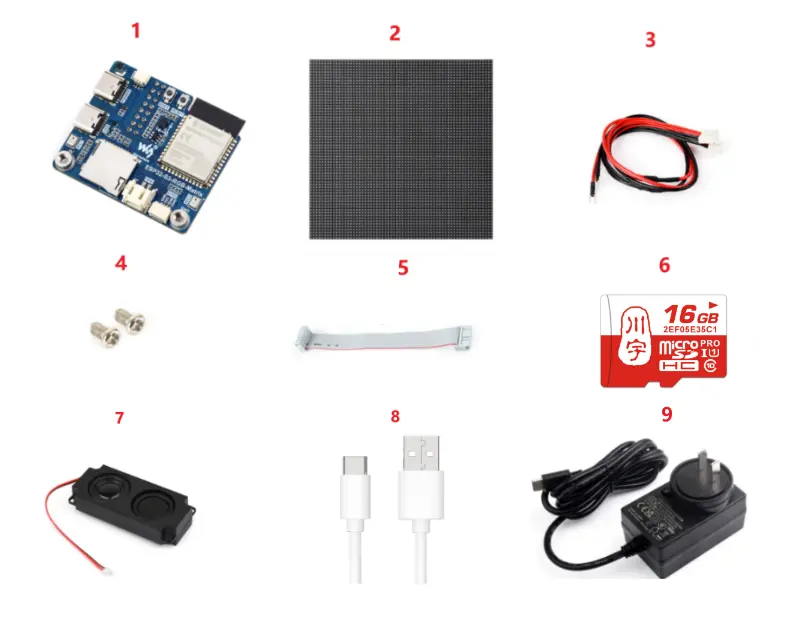

器件准备​

  • 1. ESP32-S3-RGB-Matrix ×1

  • 2. 任意型号的LED屏幕 x1 (如果有级联需求可以准备多个)

  • 3. VH4 2PIN 散头线(约 500mm) ×1 (如果有级联需求可以准备多个)

  • 4. 螺丝包 × 1

  • 5. 扁平线 16PIN 约 200mm × 1 (如果有级联需求可以准备多个)

  • 6. Micro SD卡 × 1

  • 7. 8Ω 5W 喇叭 × 1

  • 8. USB 线 Type-A 公口 → Type-C 公口 ×1

  • 9. PSU-27W-USB-C-EU-B x 1** USB Type-C接口充电器

    ESP32-S3-RGB-Matrix 硬件资源 3

注意事项​

  • 如需要级联多个屏幕，需要准备多个屏幕和多个扁平线，每个屏幕连接到一个扁平线端,如果供电不足可以准备双USB Type-C接口充电器供电。

  • TF 卡仅支持 MMC 通信方式。

⚠️ USB 下载注意事项（重要）​

开发板使用 USB 下载程序

若出现 无法识别端口 的情况，请进入 Boot 模式：

  1. 按住 BOOT 按键
  2. 连接 USB 至电脑
  3. 松开 BOOT 按键

下载完成后，按 RESET 按键运行程序。

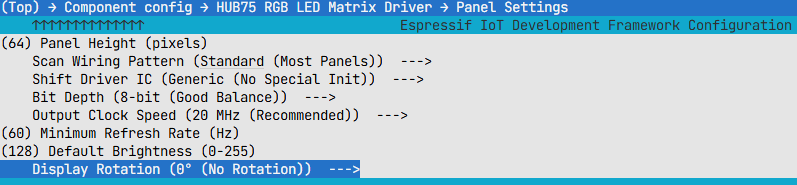

编译前需在 menuconfig 中配置以下选项：​

  • Panel Height = 64

  • Panel Width = 64

  • 根据具体像素大小配置，配错会显示错位。

  • Scan Wiring Pattern = Standard

  • 扫描接线方式，选最常见标准模式。

  • Shift Driver IC = Generic

  • 驱动芯片按通用模式初始化，适合大多数普通面板。

  • Bit Depth = 8-bit

  • 颜色精度中等，效果和性能比较平衡。

  • Output Clock Speed = 20MHz

  • 数据输出速度，20MHz 通常稳定且够用。

  • Minimum Refresh Rate = 60Hz

  • 设置最低刷新率 60Hz，减少肉眼闪烁。

  • Default Brightness = 128

  • 默认亮度一半，亮度和功耗折中。

  • Display Rotation = 0°

  • 不旋转，按默认方向显示。
