ESP32-S3-RS485-CAN

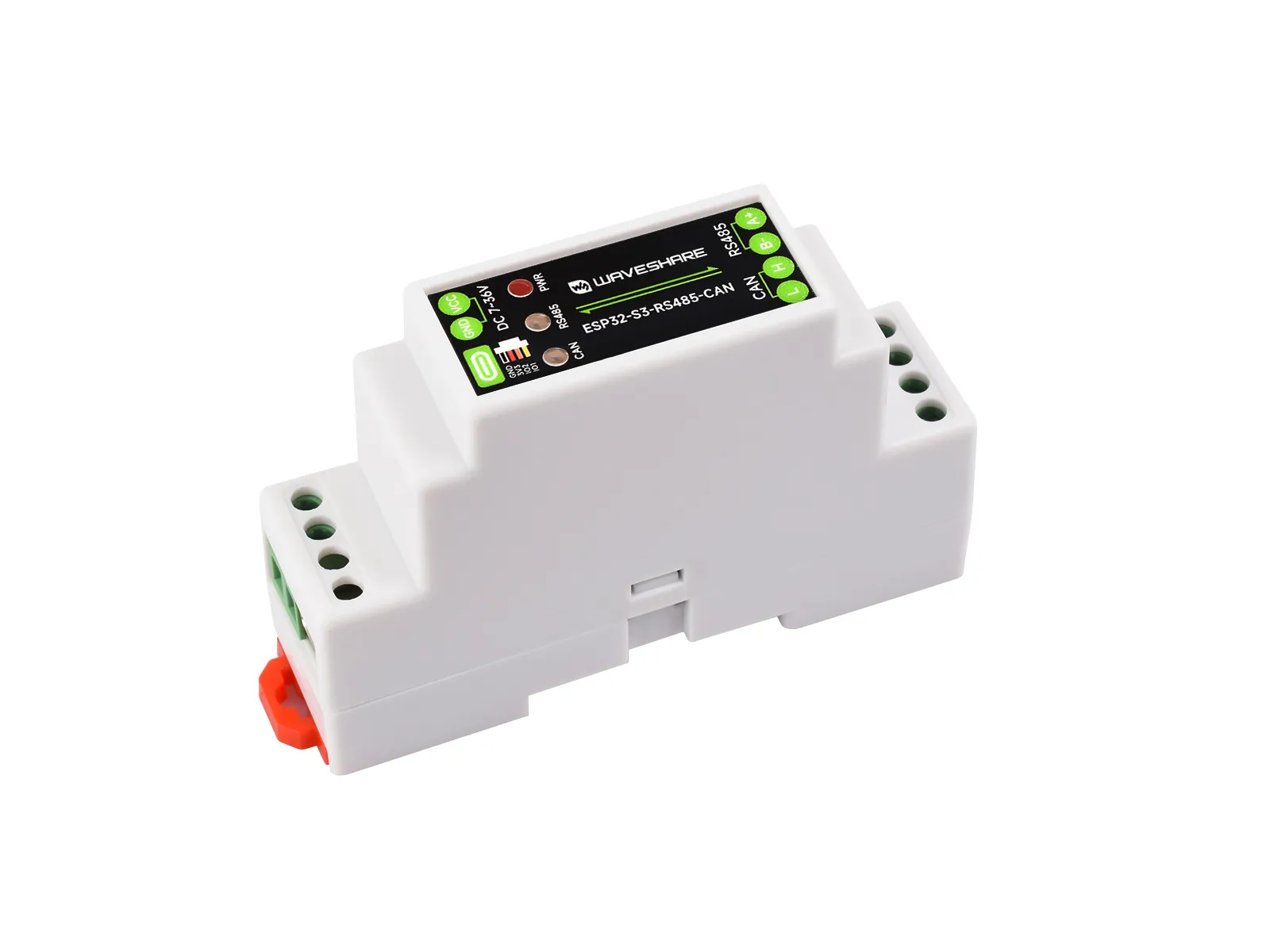

- ESP32-S3-RS485-CAN（板载天线）

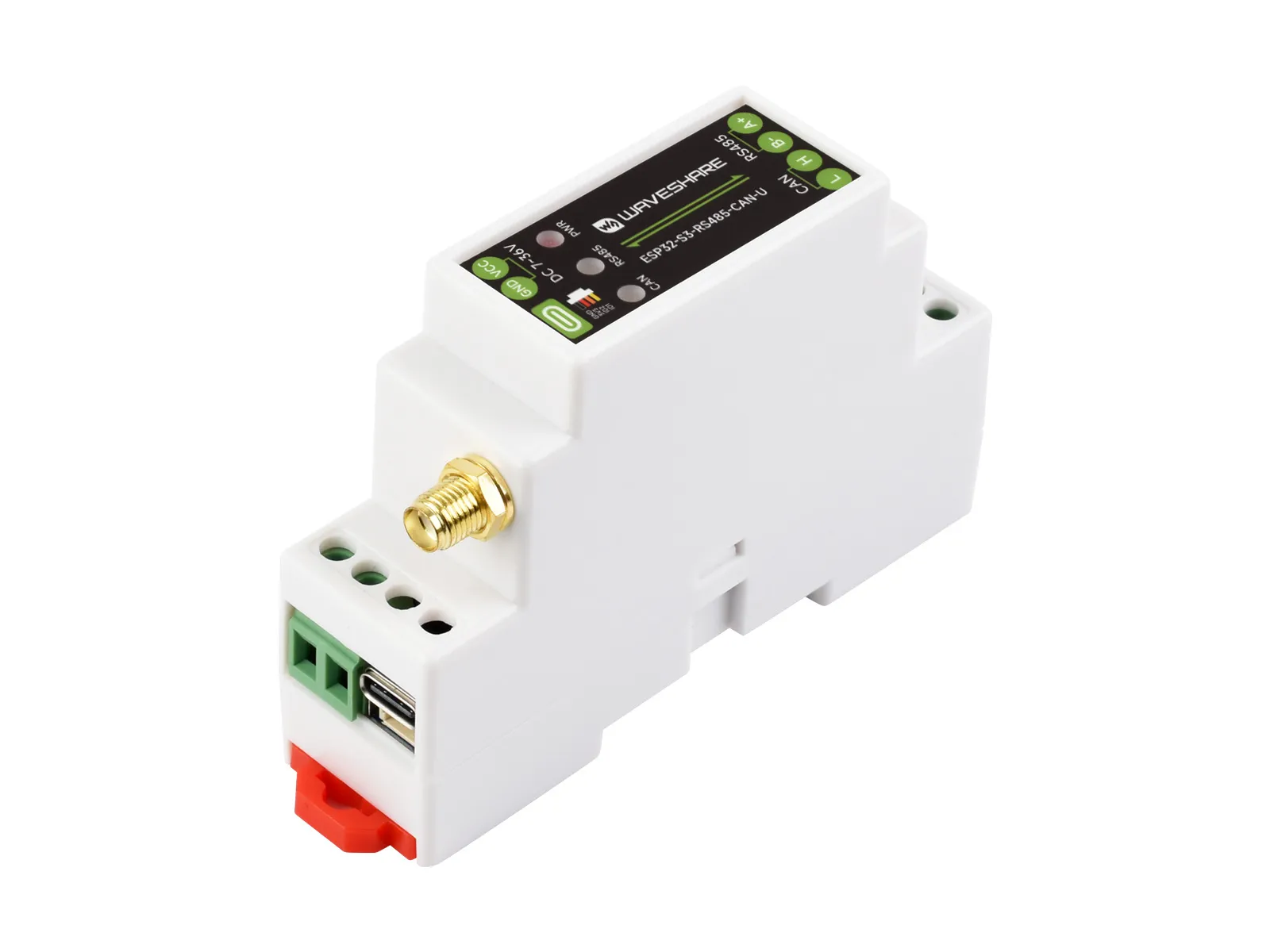

- ESP32-S3-RS485-CAN-U（外置天线）
| SKU | 产品 |
|---|---|
| 32154 | ESP32-S3-RS485-CAN |
| 34781 | ESP32-S3-RS485-CAN-U |
产品简介
ESP32-S3-RS485-CAN 是一款基于 ESP32-S3 主控，支持 Wi-Fi、蓝牙、RS485、CAN 等外设接口的工业级 Wi-Fi 无线通信器。内置电源隔离、光耦隔离等保护电路，安全稳定更可靠，适用于 AIoT 领域。
产品特性
- 基于 ESP32-S3 单片机，其上搭载 Xtensa 32 位 LX7 双核处理器，主频高达 240 MHz
- 集成 2.4 GHz Wi-Fi 和低功耗蓝牙 (Bluetooth LE) 双模无线通信，具有优越的射频性能
- 板载隔离型 RS485 接口，方便外扩接入各种 RS485 Modbus 工业扩展模块或传感器
- 板载 USB Type-C 接口，可用于供电和下载调试，方便开发使用
- 板载有接线端子供电接口，支持 7~36V 宽电压范围供电
- 板载数字隔离，避免外部信号干扰控制芯片
- 板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
- 板载电源、RS485 收发指示灯、CAN 指示灯，方便感知设备的运行工作状态
- 导轨式 ABS 保护外壳，方便安装使用，带外壳更安全
产品参数
| 型号 | ESP32-S3-RS485-CAN | ESP32-S3-RS485-CAN-U | |
|---|---|---|---|
| 天线接口 | 板载贴片陶瓷天线 | 外部天线 | |
| 微控制器 | ESP32-S3（默认为 ESP32-S3R8 芯片，可定制） | ESP32-S3（默认为 ESP32-S3R8 芯片，可定制） | |
| 无线通信 | 2.4 GHz Wi-Fi (802.11 b/g/n)、Bluetooth 5 (LE) | 2.4 GHz Wi-Fi (802.11 b/g/n)、Bluetooth 5 (LE) | |
| USB 接口 | 接口形式 | USB Type-C | USB Type-C |
| 供电电压 | 5V | 5V | |
| 功能 | 设备供电、USB 通信和固件下载等 | 设备供电、USB 通信和固件下载等 | |
| 隔离型 RS485 通信接口 | 接口形式 | 接线端子 | 接线端子 |
| 方向控制 | 通过主控硬件流设定自动控制 | 通过主控硬件流设定自动控制 | |
| 接口保护 | 提供 TVS 管保护、浪涌和静电保护 | 提供 TVS 管保护、浪涌和静电保护 | |
| 匹配电阻 | 默认 NC，预留 120R 匹配电阻，可跳线帽使能 | 默认 NC，预留 120R 匹配电阻，可跳线帽使能 | |
| 隔离型 CAN 通信接口 | 接口形式 | 接线端子 | 接线端子 |
| 方向控制 | 硬件自动判别和控制数据传输方向 | 硬件自动判别和控制数据传输方向 | |
| 接口保护 | 提供 TVS 管保护、浪涌和静电保护 | 提供 TVS 管保护、浪涌和静电保护 | |
| 匹配电阻 | 默认 NC，预留 120R 匹配电阻，可跳线帽使能 | 默认 NC，预留 120R 匹配电阻，可跳线帽使能 | |
| 指示灯 | PWR | 电源指示灯，接入 USB，检测到电压则亮红灯 | 电源指示灯，接入 USB，检测到电压则亮红灯 |
| RS485 | RS485 指示灯：有数据从 RS485 接口发出时亮绿灯；有数据从 RS485 接口发回时亮蓝灯 | RS485 指示灯：有数据从 RS485 接口发出时亮绿灯；有数据从 RS485 接口发回时亮蓝灯 | |
| CAN | CAN 指示灯，CAN 接口存在数据通信时闪烁 | CAN 指示灯，CAN 接口存在数据通信时闪烁 | |
| 端子供电 | 供电范围 | 7 ~ 36 V | 7 ~ 36 V |
| 产品外观 | 外壳 | 导轨式保护外壳 | 导轨式保护外壳 |
| 尺寸 | 91.6 × 23.3 × 58.7 (mm) | 91.6 × 23.3 × 58.7 (mm) |

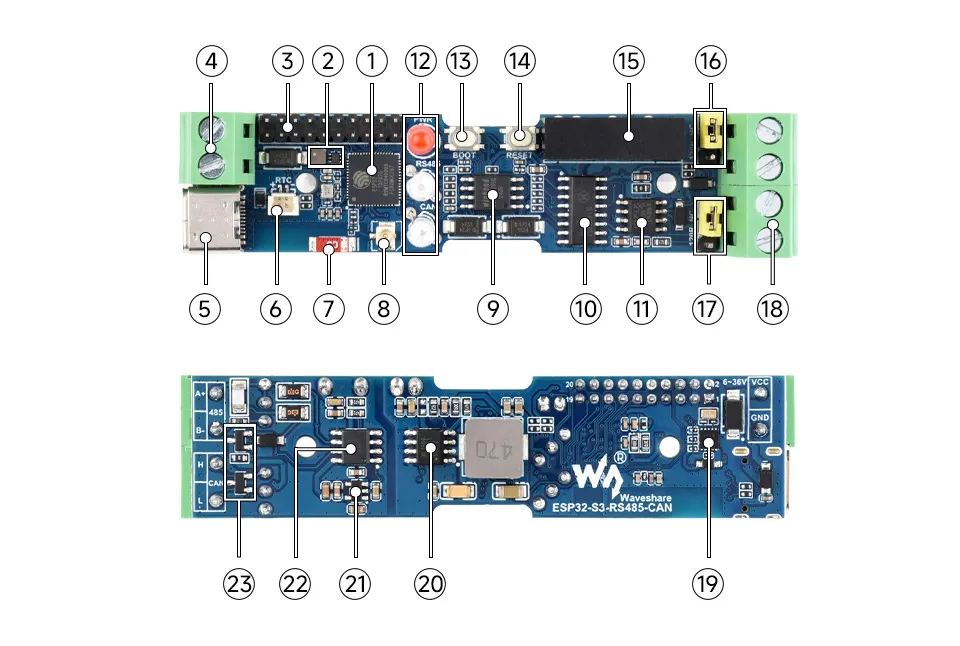

资源简介
- ESP32-S3 主频高达 240 MHz，搭载 2.4 GHz Wi-Fi 和低功耗蓝牙
- DC-DC 电源模块 电源模块，支持高达 3.3 V 2 A 输出
- 排针接口 可通过排针连接其他功能模块
- 电源接线端子 支持 DC 7 ~ 36 V 宽电压范围供电
- USB Type-C 接口 可用于设备供电、固件下载和 USB 通信
- RTC 电池接口 接入可充电的 RTC 电池 (SH1.0)
- 贴片陶瓷天线 外部天线版本：可通过拆焊电阻切换为使用贴片天线
- IPEX 1 代座子 板载贴片天线版本：可通过拆焊电阻切换为使用外部天线
- 16MB Flash
- 数字隔离 避免外部信号干扰控制芯片
- CAN 转换芯片
- 工作指示灯 PWR：电源指示灯；RS485：有数据从 RS485 接口发出时亮绿灯，有数据从 RS485 接口发回时亮蓝灯；CAN：CAN 指示灯，CAN 接口存在数据通信时闪烁
- 设备 BOOT 按键
- 设备复位按键
- 电源隔离 提供稳定隔离电压，隔离端无须额外供电
- RS485 匹配电阻 预留 120R 匹配电阻，可跳线帽使能
- CAN 匹配电阻 预留 120R 匹配电阻，可跳线帽使能
- RS485、CAN 通信接口 支持连接外部 RS485 设备与 CAN 设备
- RTC 时钟芯片 PCF85063 RTC 时钟
- DC-DC 电源芯片
- ME6217C33M5G 低压降 LDO，电流 (Max) 800mA
- RS485 转换芯片
- 板载 TVS（瞬态电压抑制管） 可有效抑制电路中的浪涌电压和瞬态尖峰电压

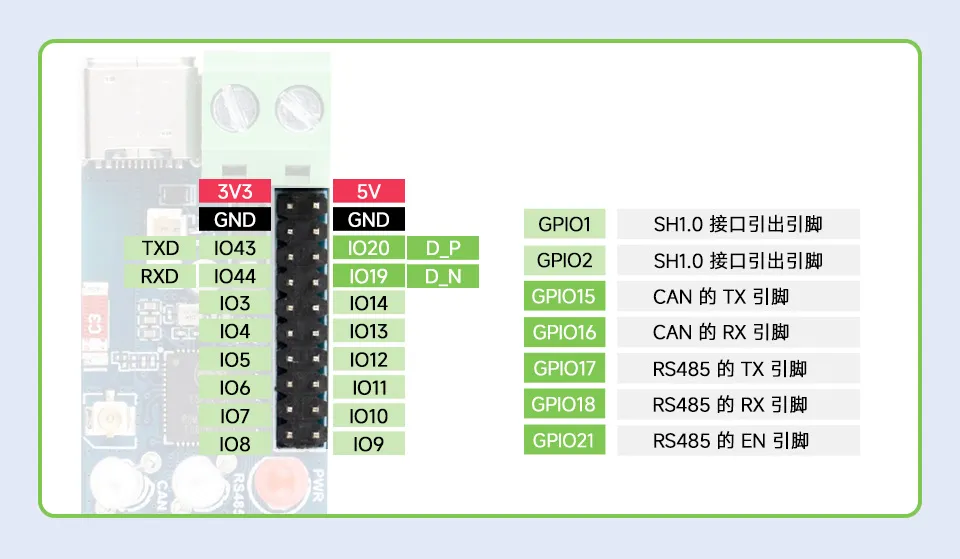

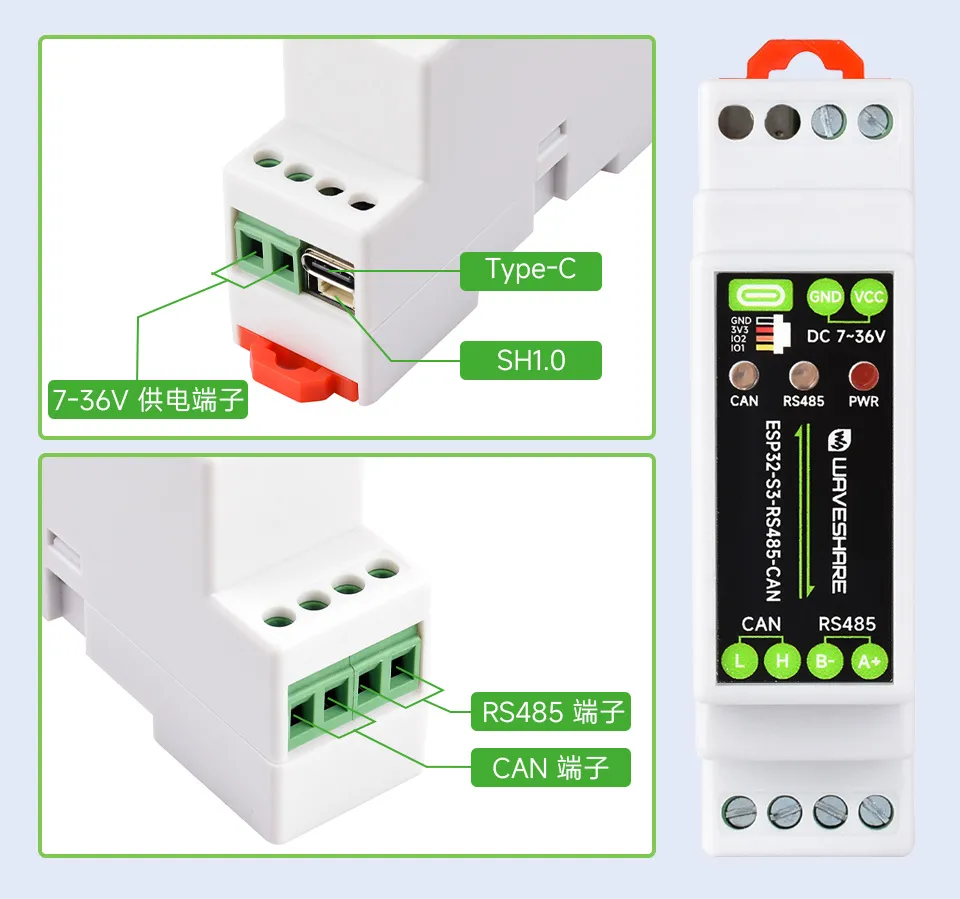

接口介绍
| 位置 | 端子 | 说明 |
|---|---|---|
| 上侧端子 | 供电端子 | 电源正极：DC 7 ~ 36 V |
| 电源负极 | ||
| Type-C | 可用于设备供电、固件下载和 USB 通信 | |
| SH1.0 | GND：地线 | |
| 3V3: 3.3 V 供电输出 | ||
| GPIO2: 引出 I/O | ||
| GPIO1: 引出 I/O | ||
| 下侧端子 | RS485 端子 | A+ 信号引脚 |
| B- 信号引脚 | ||
| CAN 端子 | H 信号引脚 | |
| L 信号引脚 |

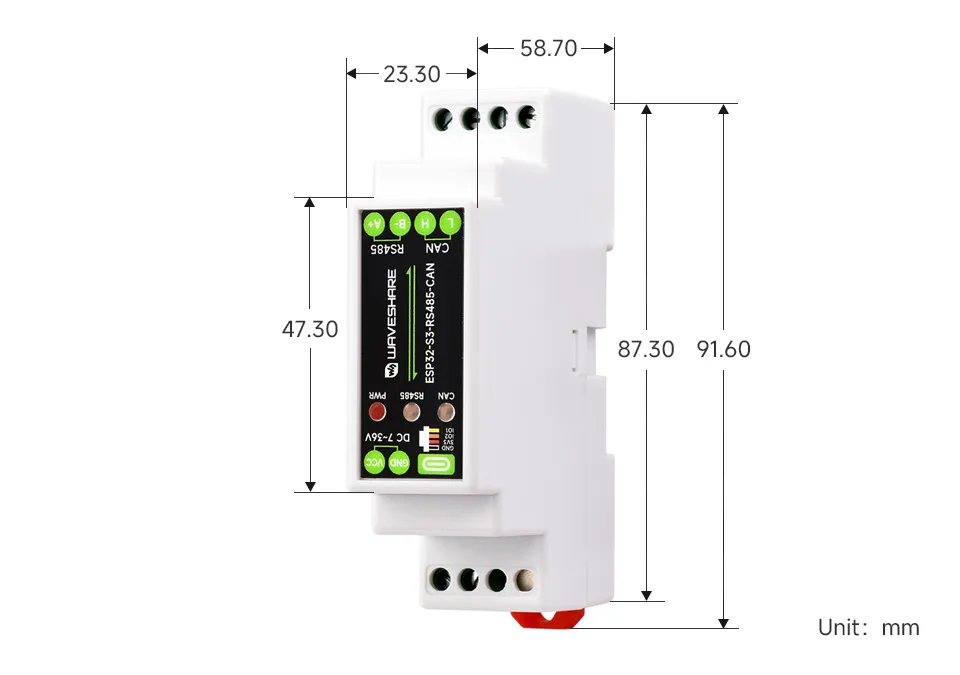

产品尺寸
危险
警示：本产品仅限合法开发、学习、研究与工业用途。严禁接入任何 CAN 总线进行未经授权的破解、篡改、解锁、功能劫持。此类行为涉嫌违法犯罪，使用者自行承担全部法律责任与事故后果，与本公司无关。我们亦不对此类应用提供任何技术支持。
