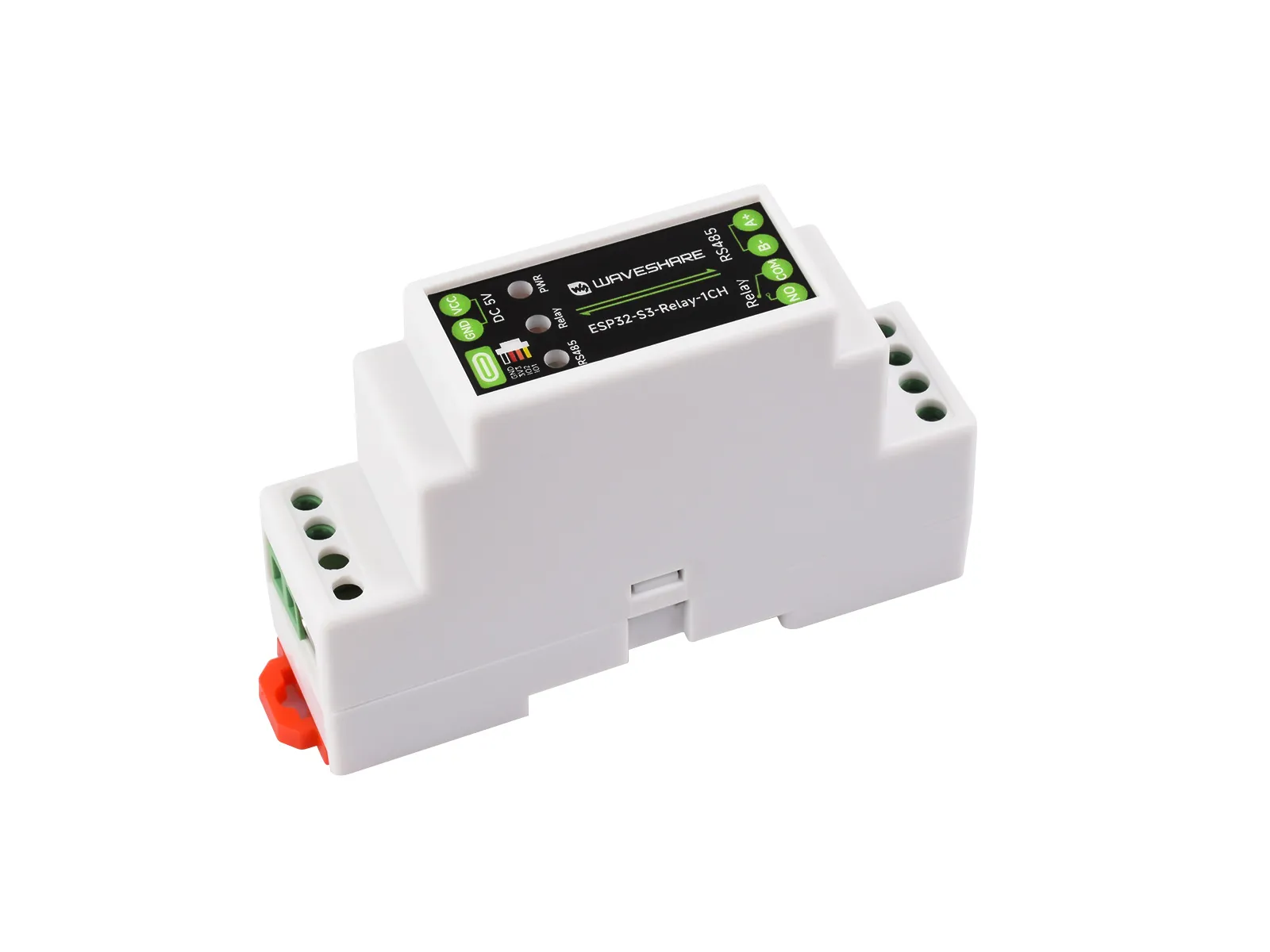

ESP32-S3-Relay-1CH
- ESP32-S3-Relay-1CH

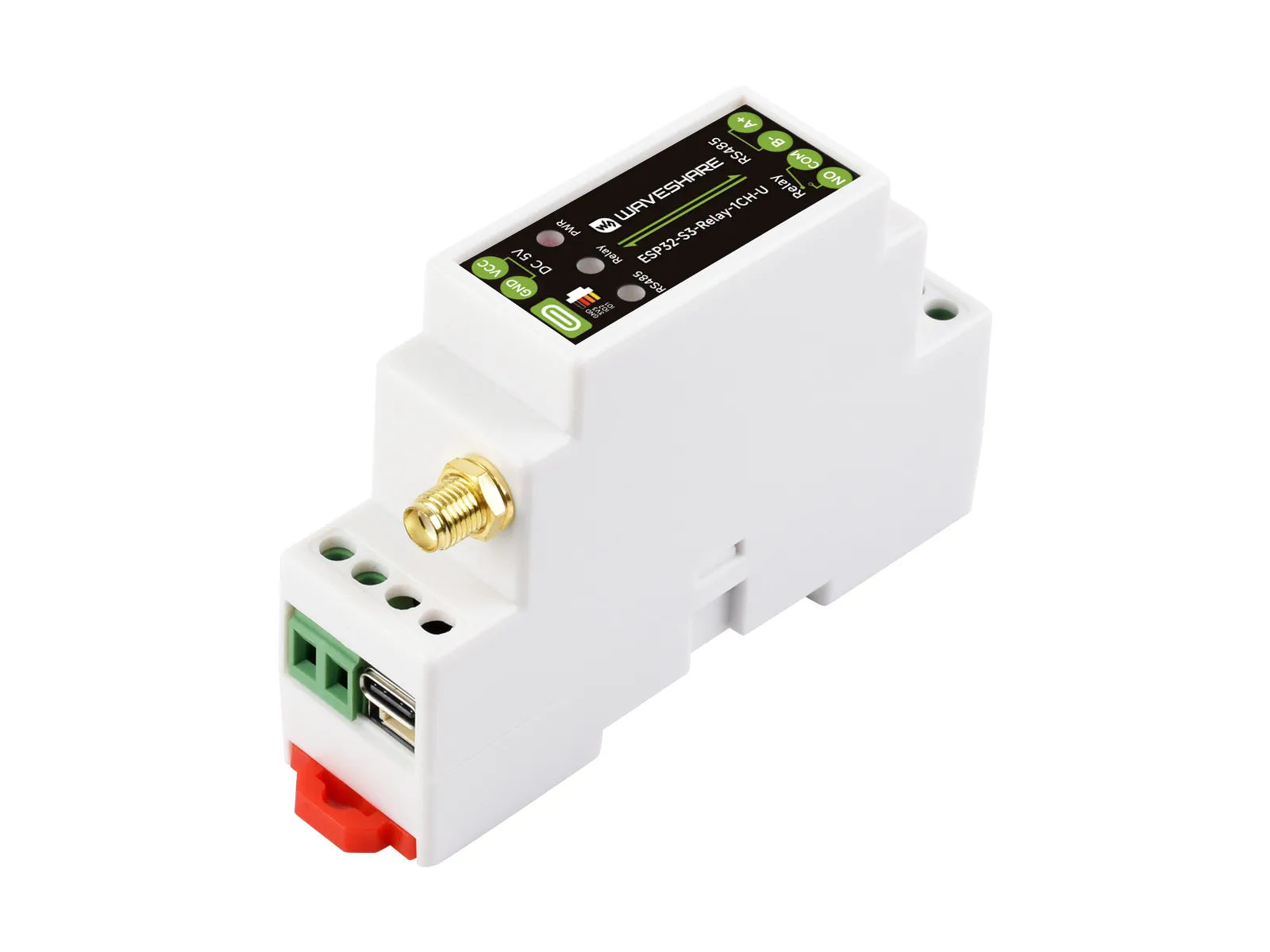

- ESP32-S3-Relay-1CH-U
ESP32-S3-Relay-1CH 是一款基于 ESP32-S3 主控，支持 WiFi、蓝牙、RS485 等外设接口的工业级 1 路 WiFi 网络继电器。内置电源隔离、光耦隔离等保护电路，安全稳定更可靠，适用于 AIoT 领域。
| SKU | 产品 |
|---|---|
| 32152 | ESP32-S3-Relay-1CH |
| 35086 | ESP32-S3-Relay-1CH-U |
产品特性
- 基于 ESP32-S3 单片机，其上搭载 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
- 集成 2.4GHz Wi-Fi 和 Bluetooth 5 (LE) 双模无线通信，具有出色的射频性能
- 采用优质继电器，允许接入负载：≤10A 250V AC 或 ≤10A 30V DC
- 板载隔离型 RS485 接口，方便外扩接入各种 RS485 Modbus 工业扩展模块或传感器
- 板载 RTC 时钟芯片，支持定时任务
- 板载 USB Type-C 接口，可用于供电和下载调试，方便开发使用
- 板载接线端子供电接口，仅支持 5V 供电
- 板载光耦隔离，避免继电器外接高压电路干扰控制芯片
- 板载数字隔离，避免外部信号干扰控制芯片
- 板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
- 板载 RS485 收发指示灯，方便感知设备的运行状态
- 导轨式保护外壳，方便安装使用，带外壳更安全
产品参数
| 参数 | 说明 |
|---|---|
| 微控制器 | ESP32-S3 （默认 ESP32-S3R8 芯片，可定制） |
| 无线通信 | 2.4GHz Wi-Fi (802.11 b/g/n)、Bluetooth 5 (LE) |
| USB 接口 | 接口形式：USB Type-C； 供电电压：5 V； 功能：设备供电、USB 通信和固件下载等 |
| 隔离型 RS485 | 接口形式：接线端子； 方向控制：通过主控硬件流设定自动控制； 接口保护：提供 TVS 管保护、浪涌和静电保护； 匹配电阻：默认 NC，预留 120 Ω 匹配电阻，可通过跳线帽使能 |
| 继电器 | 允许接入负载：≤10 A 250 V AC 或 ≤10 A 30 V DC； 继电器路数：1 路； 触点类型：一常开； 隔离类型：光耦隔离 |
| 指示灯 | PWR：电源指示灯，接入 USB 并检测到电压时亮红灯； Relay：继电器指示灯，常开端闭合时亮灯； RS485 指示灯：从 RS485 接口发送数据时亮绿灯，接收数据时亮蓝灯 |
| 端子供电 | 供电范围：5V |
| 外壳 | 导轨式保护外壳 |
| 尺寸 | 91.6 × 23.3 × 58.7 (mm) |

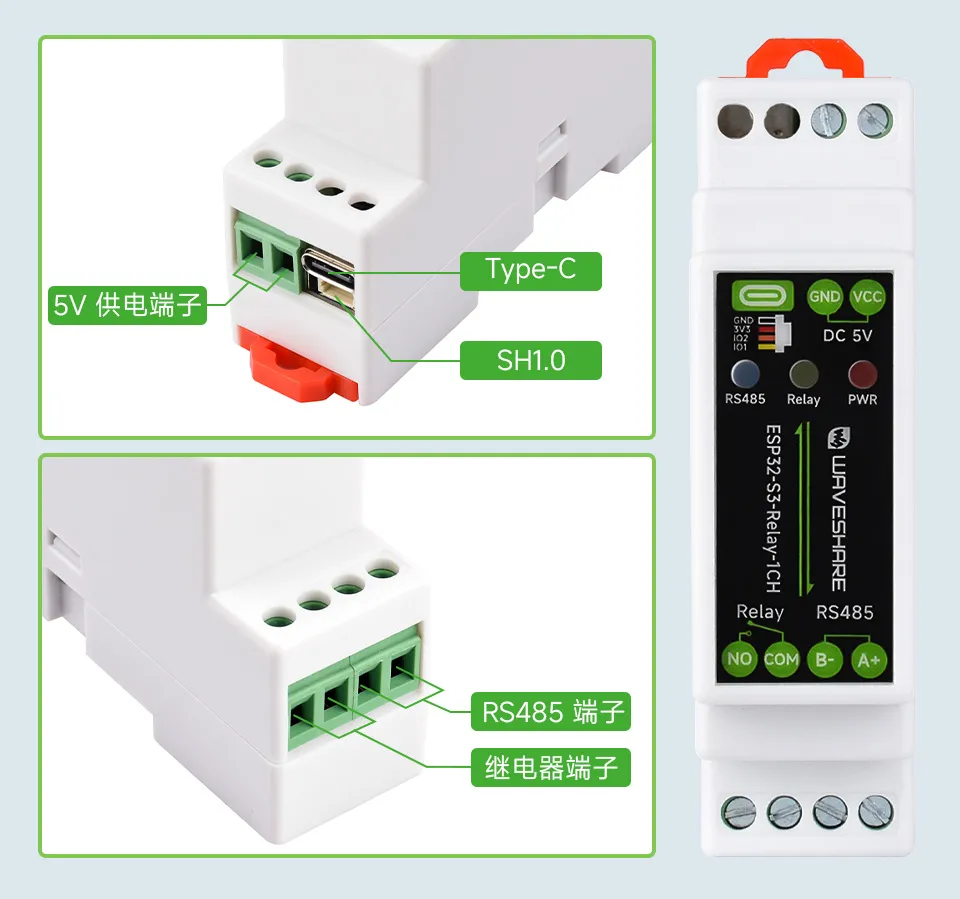

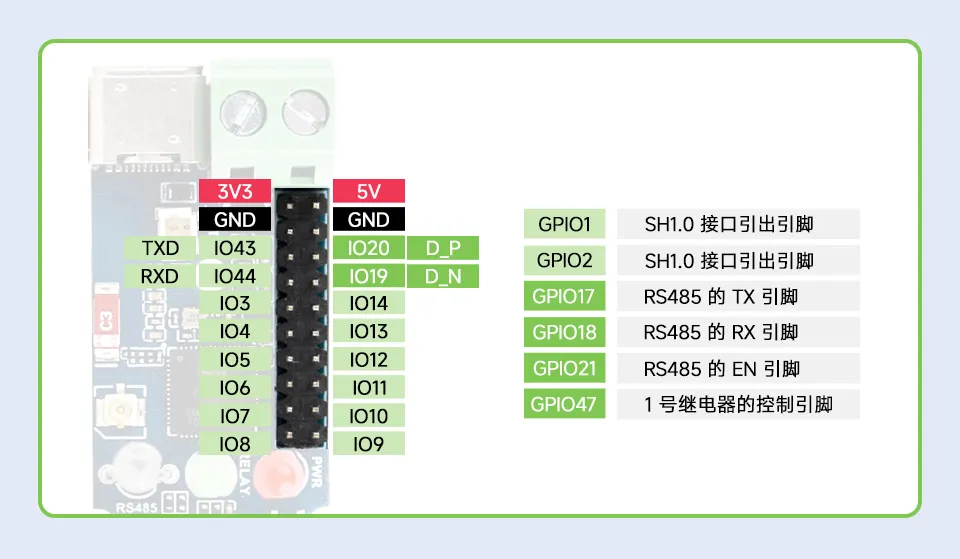

接口介绍
上侧端子说明
- 供电端子：
- 电源正极：DC 5V
- 电源负极
- Type-C：可用于设备供电、固件下载和 USB 通信
- SH1.0：
- GND：地线
- 3V3：3.3V 供电输出
- GPIO2：扩展 IO
- GPIO1：扩展 IO
下侧端子说明
- RS485 端子：
- A+ 信号引脚
- B- 信号引脚
- 继电器端子：
- 继电器公共端
- 继电器常开端

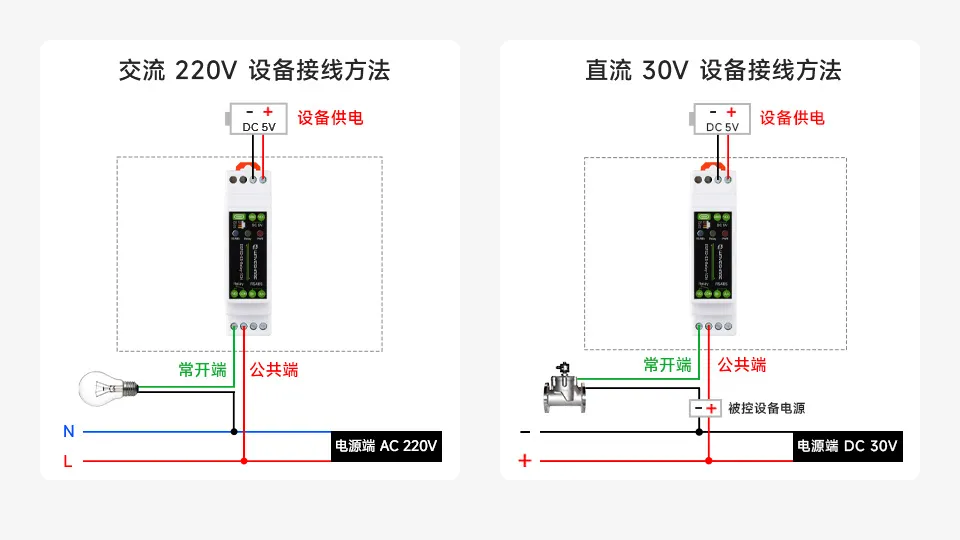

设备接线示意图

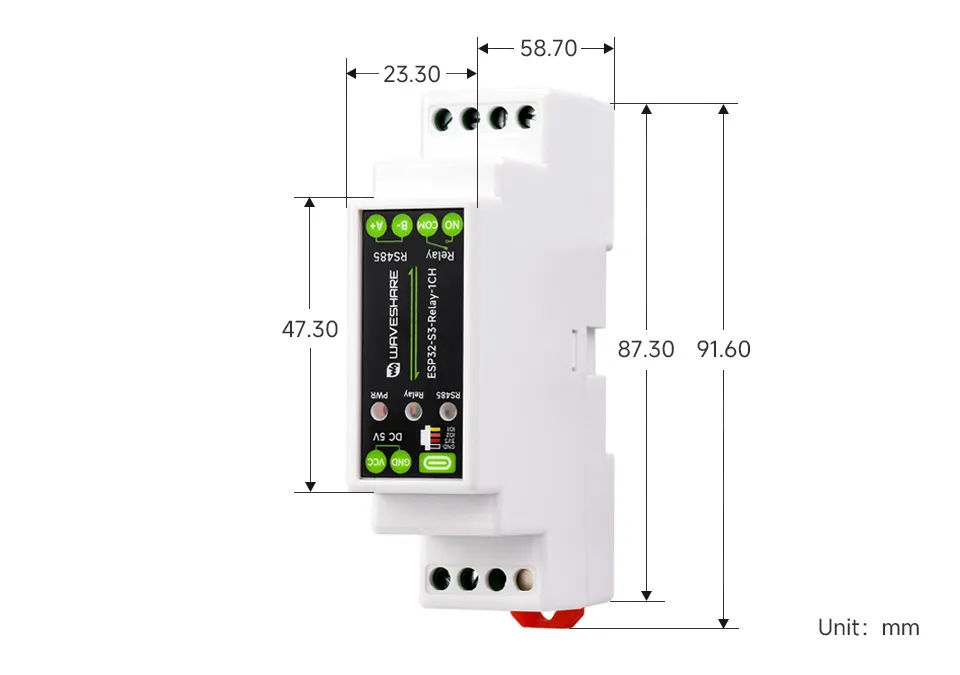

产品尺寸
