ESP32-S3-Relay-6CH

ESP32-S3-Relay-6CH

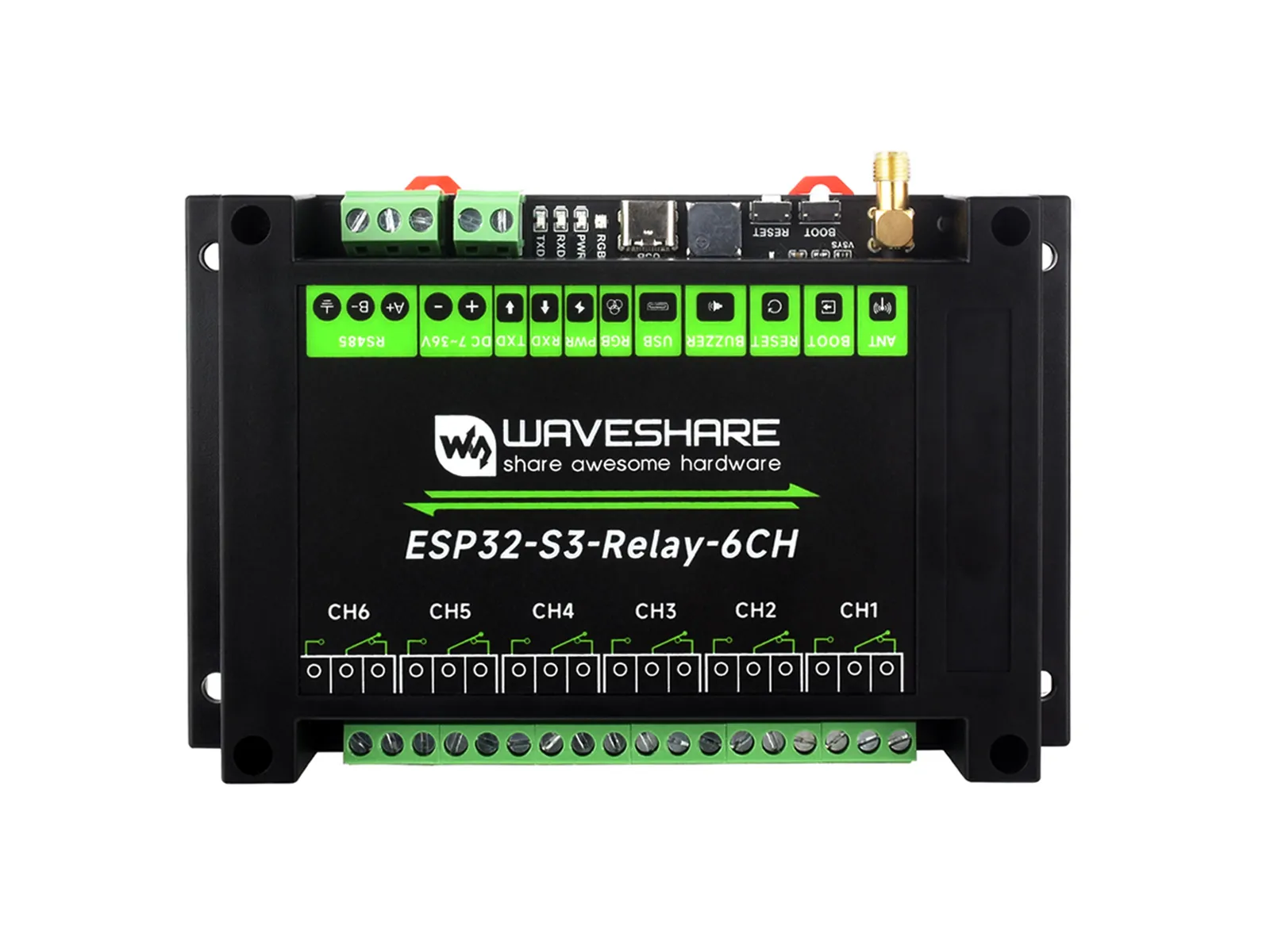

ESP32-S3-Relay-6CH 是一款基于 ESP32-S3 主控，支持 WiFi、蓝牙、RS485、Pico 等外设接口的工业级 6 路 WiFi 网络继电器。内置电源隔离、光耦隔离等保护电路，安全稳定更可靠，适用于 AIoT 领域。

SKU产品
26756ESP32-S3-Relay-6CH

产品特性​

  • 基于 ESP32-S3 单片机，其上搭载 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
  • 集成 2.4GHz WiFi 和低功耗蓝牙 (Bluetooth LE) 双模无线通信，具有优越的射频性能
  • 采用优质继电器，允许接入负载：≤10A 250V AC 或 ≤10A 30V DC
  • 板载隔离型 RS485 接口，方便外扩接入各种 RS485 Modbus 工业扩展模块或传感器
  • 板载 Pico 兼容接口，可适配部分树莓派 Pico 扩展板，方便扩展 RTC / CAN / RS232 / LoRa / 传感器等功能
  • 板载 USB Type-C 接口，可用于供电和下载调试，方便开发使用
  • 板载有接线端子供电接口，支持 7~36V 宽电压范围供电，方便工业供电使用
  • 板载光耦隔离，避免继电器外接高压电路干扰控制芯片
  • 板载数字隔离，避免外部信号干扰控制芯片
  • 板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
  • 板载蜂鸣器，RGB 彩灯，以及电源和 RS485 收发指示灯，方便感知设备的运行工作状态
  • 导轨式 ABS 保护外壳，方便安装使用，带外壳更安全

产品参数​

参数名称参数
供电电压7~36V （或 5V/1A Type-C 接口）
继电器路数6 路
触点类型一常开一常闭
接线端口Type-C
通信协议USB 协议
产品尺寸88（H）x 122（V） mm

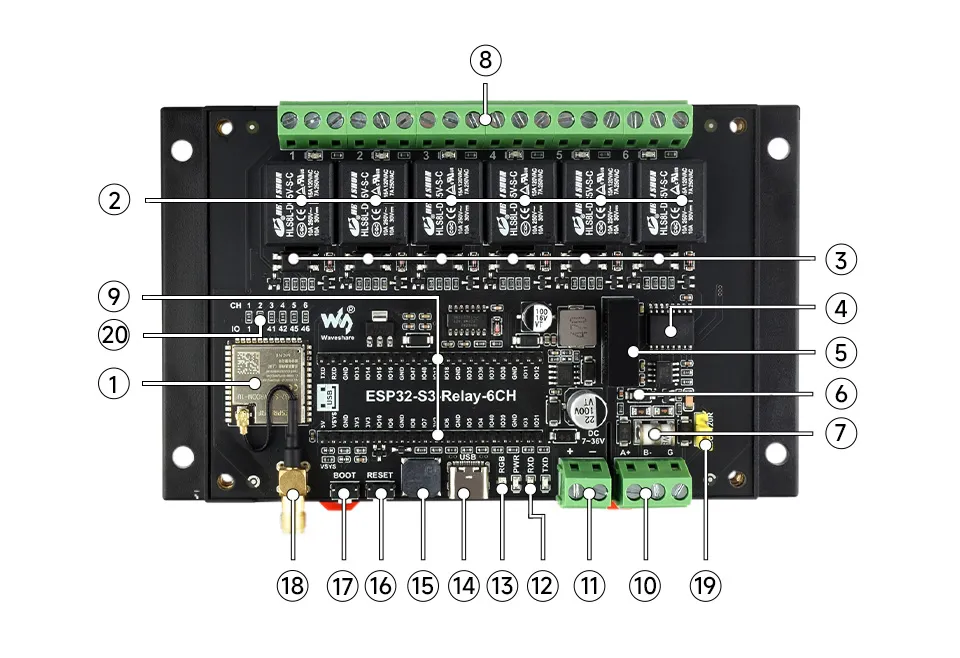

资源简介​

ESP32-S3-Relay-6CH-introduction-01

  1. ESP32-S3 主频高达 240MHz，搭载 2.4GHz WiFi 和低功耗蓝牙
  2. 优质继电器 单路继电器允许接入负载：≤10A 250V AC 或 ≤10A 30V DC
  3. 光耦隔离 避免继电器外接高压电路干扰控制芯片
  4. 数字隔离 避免外部信号干扰控制芯片
  5. 电源隔离 提供稳定隔离电压，隔离端无须额外供电
  6. 板载 TVS （瞬态电压抑制管） 可有效抑制电路中的浪涌电压和瞬态尖峰电压
  7. 陶瓷气体放电管
  8. 继电器接线端子 方便用户连接设备
  9. 兼容 Raspberry Pi Pico 接口 可接入 Raspberry Pi Pico 扩展板
  10. RS485 通信接口 支持连接外部 RS485 设备
  11. 电源接线端子 支持 DC 7~36V 宽电压范围供电
  12. 工作指示灯 PWR：电源指示灯 RXD：RS485 接收指示灯 TXD：RS485 发送指示灯
  13. WS2812 RGB 彩灯 可通过 GPIO38 引脚控制
  14. USB Type-C 接口 可用于设备供电，固件下载和 USB 通信
  15. 无源蜂鸣器 可通过 GPIO21 引脚控制声音频率
  16. 设备复位按键
  17. 设备 BOOT 按键
  18. 外部天线连接座 SMA 母孔天线座，用于 WiFi 和蓝牙无线通信
  19. RS485 匹配电阻 预留 120R 匹配电阻，可跳线帽使能
  20. 继电器默认控制引脚设置焊点

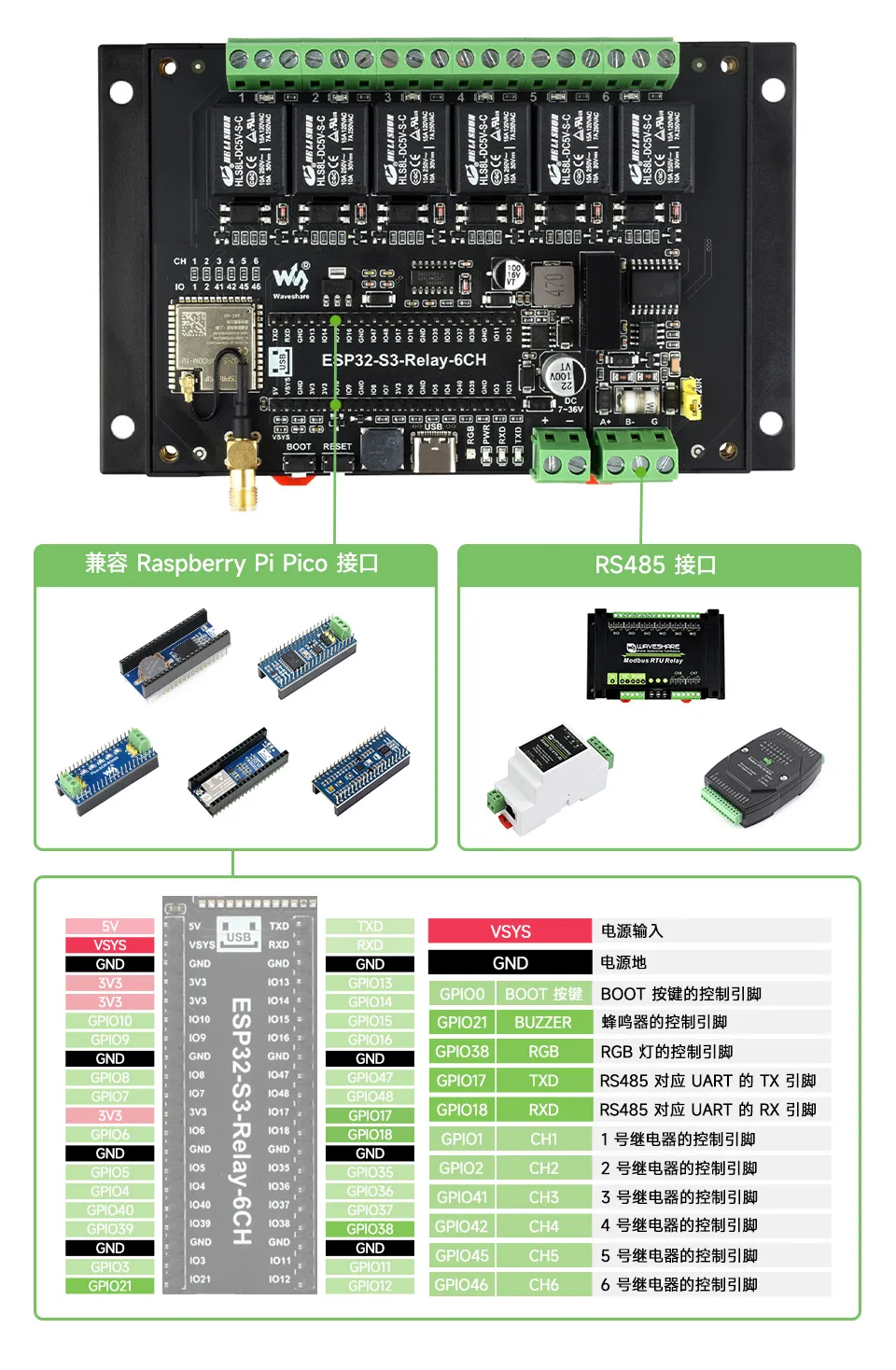

接口介绍​

ESP32-S3-Relay-6CH-introduction-02

控制 GPIO功能说明
GP0BOOT 按键BOOT 按键控制引脚
GP21BUZZER蜂鸣器的控制引脚
GP38RGBRGB 灯的控制引脚
GP1CH11 号继电器的控制引脚
GP2CH22 号继电器的控制引脚
GP41CH33 号继电器的控制引脚
GP42CH44 号继电器的控制引脚
GP45CH55 号继电器的控制引脚
GP46CH66 号继电器的控制引脚
GP17TXDRS485 对应 UART 的 TX 引脚
GP18RXDRS485 对应 UART 的 RX 引脚

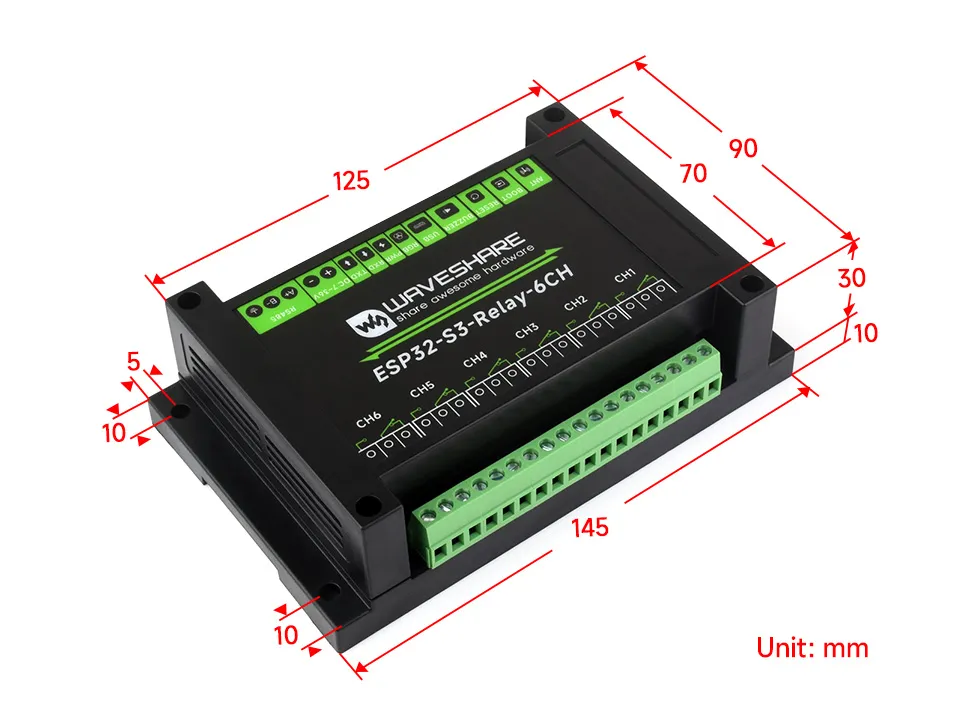

产品尺寸​

ESP32-S3-Relay-6CH-introduction-03

用电与继电器安全注意事项​

  • 本产品须由专业的电工或技术人员作业使用，使用过程中请做好用电安全、防漏电和绝缘等保护措施。
  • 在安装、维护或更换继电器设备之前，请务必关闭电源并拔下插头。
  • 请勿试图拆卸继电器设备，以免损坏设备或导致电击危险。
  • 请妥善安装放置继电器设备产品，请勿在潮湿、过热、易燃或易爆环境中使用，避免因安装或使用不慎引发安全事故。

1. 负载匹配​

  • 确认继电器的额定电压、电流与负载匹配，切勿超载使用。电流过大可能会导致触点融化粘连，甚至起火烧毁。
  • 对于感性负载（电机、线圈、灯具等），启动电流可能远高于额定电流，应选择额定电流有足够余量的继电器。

2. 短路与过流保护​

  • 在继电器回路上加 熔断器（保险丝） 或 空气开关（断路器） ，以防负载短路或意外过流烧毁继电器。
  • 接线时确保负载回路无短路，必要时选用额定电流合适的保护元件。

3. 电弧与吸合保护​

  • 继电器开关瞬间会产生电弧，易造成触点损耗或熔焊。
  • 建议对感性负载使用 RC 吸收电路 或 压敏电阻 等灭弧保护。

4. 安装环境​

  • 避免在潮湿、高温、易燃易爆或灰尘较多的环境中使用。
  • 继电器应安装稳固，避免振动或冲击导致误动作或损坏。

5. 断电操作​

  • 在维护、接线或更换继电器前，请务必切断电源，确保人身和设备安全。
  • 磁保持继电器在状态改变时才通电，平时断电，请避免剧烈震动或强磁场干扰导致继电器状态改变。

6. 状态确认​

  • 磁保持继电器上电后请根据需要确认或重置继电器状态，避免因运输、安装或外界干扰导致动作状态异常。
  • 避免在磁保持继电器动作过程中断电，以免状态不确定或触点损坏。

7. 定期检查​

  • 长期使用后，请定期检查继电器触点、接线端子及绝缘情况，确保正常工作。
  • 出现异常发热、异味或烧痕，应立即断电并更换继电器。
