ESP32-S3-Tiny

ESP32-S3-Tiny

ESP32-S3-Tiny-N8R8

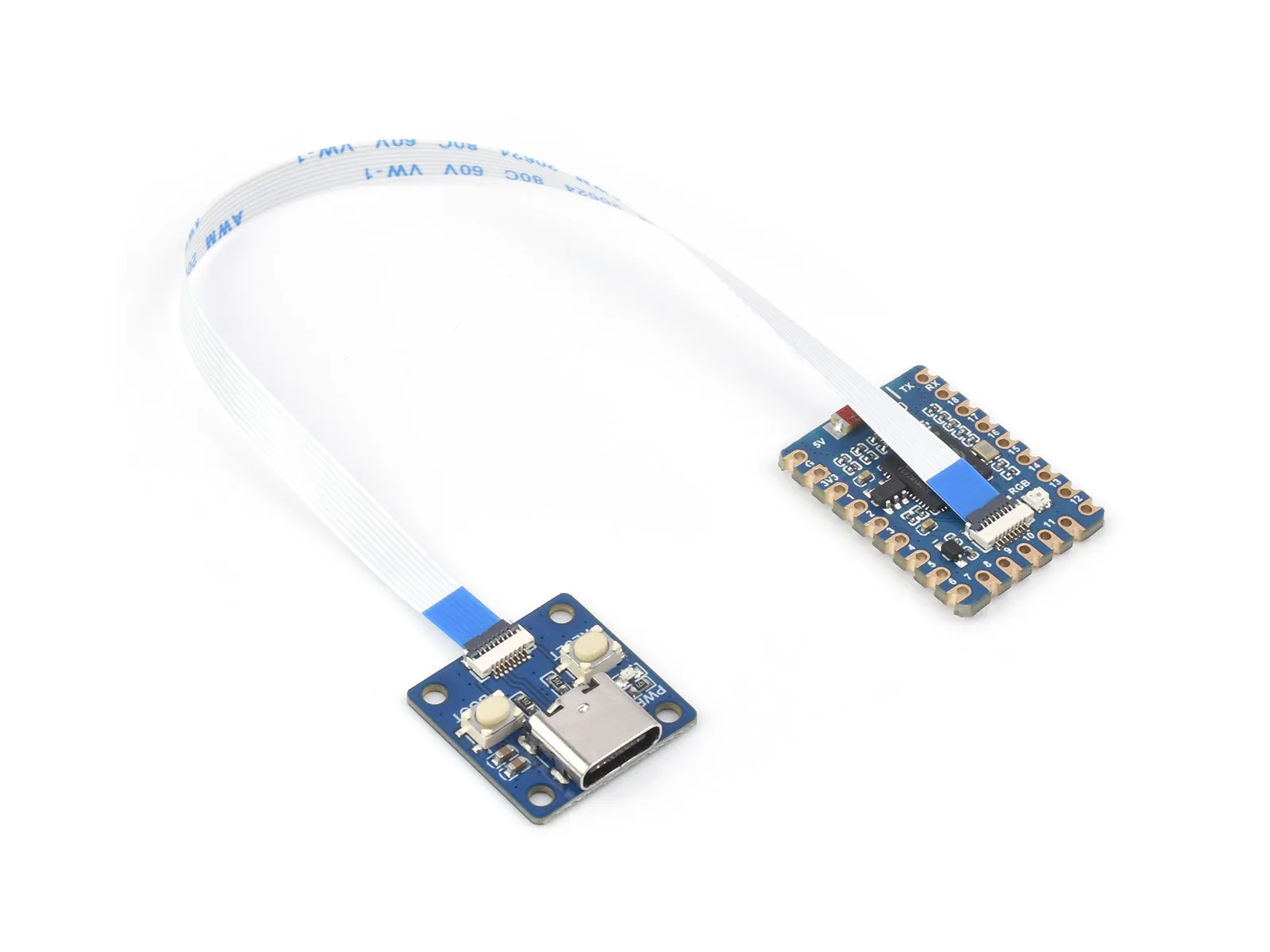

ESP32-S3-Tiny-Kit

ESP32-S3-Tiny-N8R8-Kit

产品简介

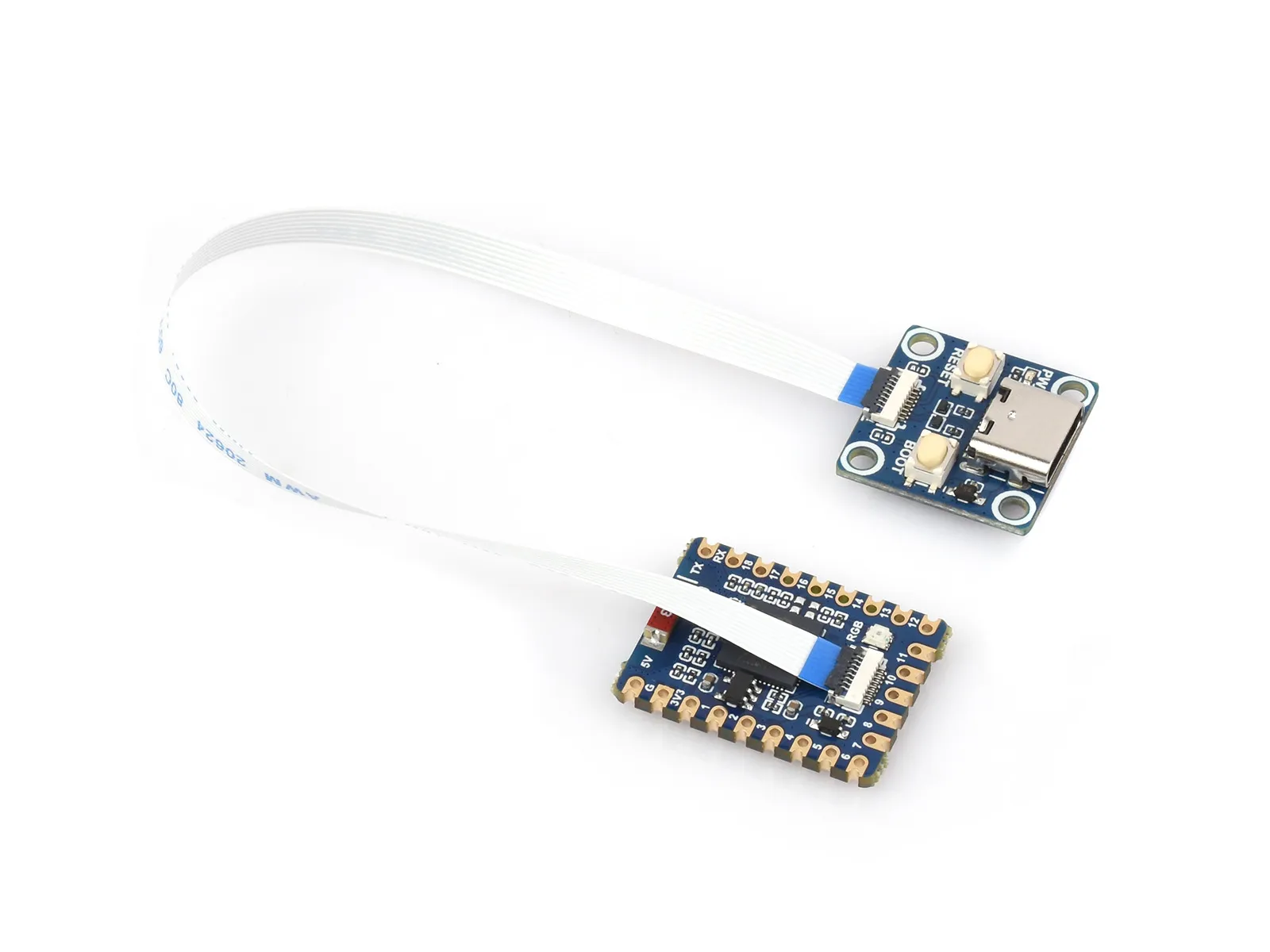

ESP32-S3-Tiny 是一款体积小巧，搭载多种数字接口的微控制器开发板。产品采用分体式设计，可分离 USB 与按键电路，减少 PCB 板整体厚度与体积，在极小板型下引出 34 个 GPIO，让用户更容易集成到项目中 分体式设计、紧凑尺寸和非常薄的厚度，使得该板非常适合需要小型尺寸的项目

在硬件上，采用 ESP32-S3 芯片，芯片集成了高性能的 Xtensa® 32 位 LX7 双核处理器、超低功耗协处理器、Wi-Fi 基带、蓝牙基带、RF 模块以及外设。可兼容扩展多种外围设备，使用更方便。

在软件上，可选择 ESP-IDF 开发环境或在 Arduino IDE 上进行开发，从而可以轻松快速地入门，并将其应用于产品中。

产品特性

• 采用 ESP32-S3 芯片，芯片集成了高性能的 Xtensa® 32 位 LX7 双核处理器，主频高达 240 MHz
• 集成 512 KB SRAM、384 KB ROM、16 KB RTC SRAM、2MB PSRAM 以及 4MB Flash 存储器
• 集成低功耗蓝牙 (Bluetooth LE) 无线通信 和 2.4 GHz Wi-Fi，具有优越的射频性能
• 采用 USB Type-C 接口，无需纠结正反插
• 引出丰富的外设接口，可以更加灵活地实现各种功能
• 支持多种低功耗工作状态，可调节通信速率和功耗之间的平衡，满足各种应用场景的功耗需求

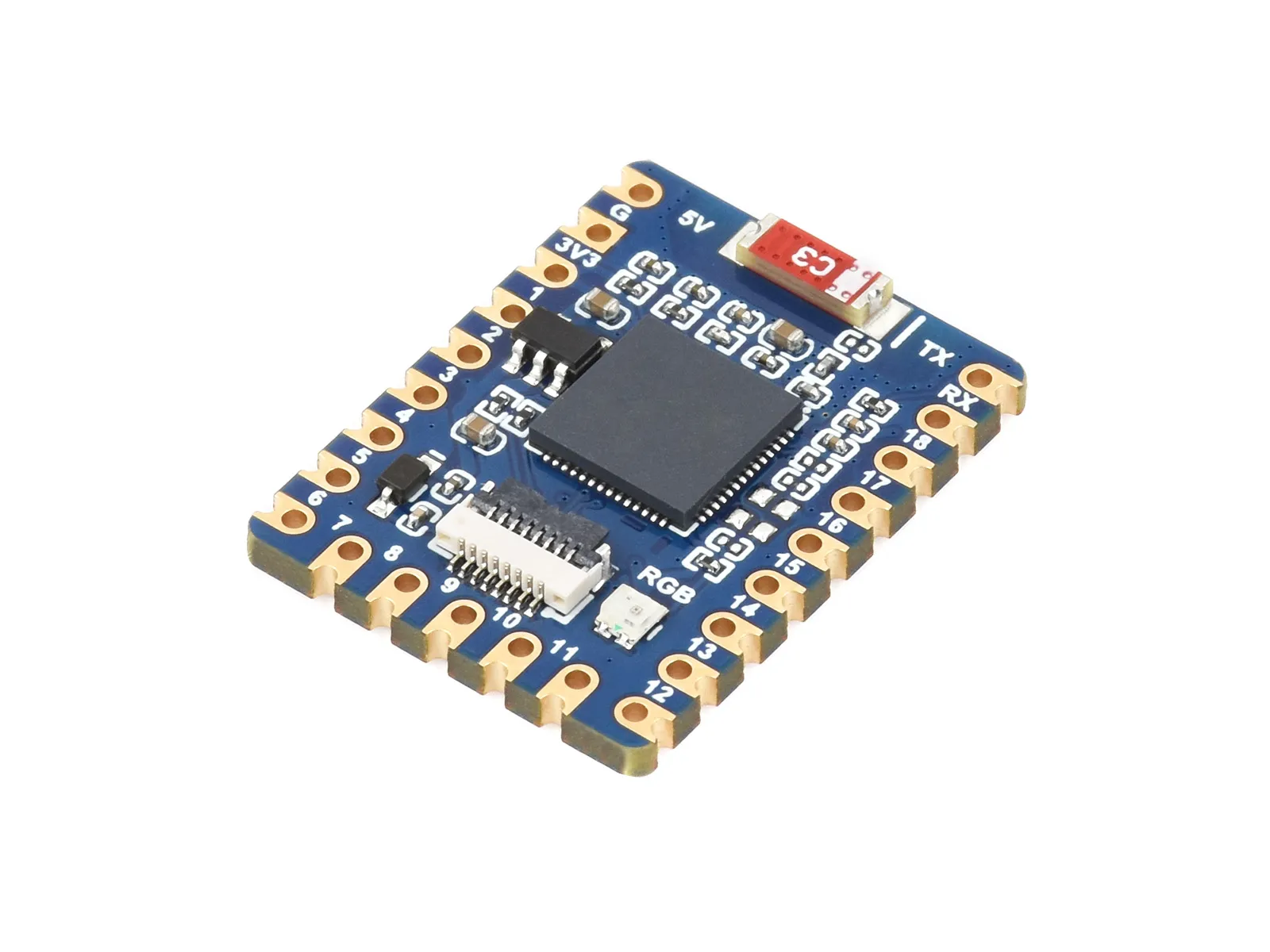

资源接口

1. ESP32-S3 双核处理器，高达 240MHz 的运行频率
2. ME6217C33M5G 低压降 LDO，电流 (MAX)800mA
3. FPC 连接器 0.5mm 间距 8PIN
4. WS2812 RGB LED 指示灯
5. GPIO 引脚
6. USB Type-C 接口
7. 电源指示灯
8. RESET 按键 复位引脚
9. BOOT 按键

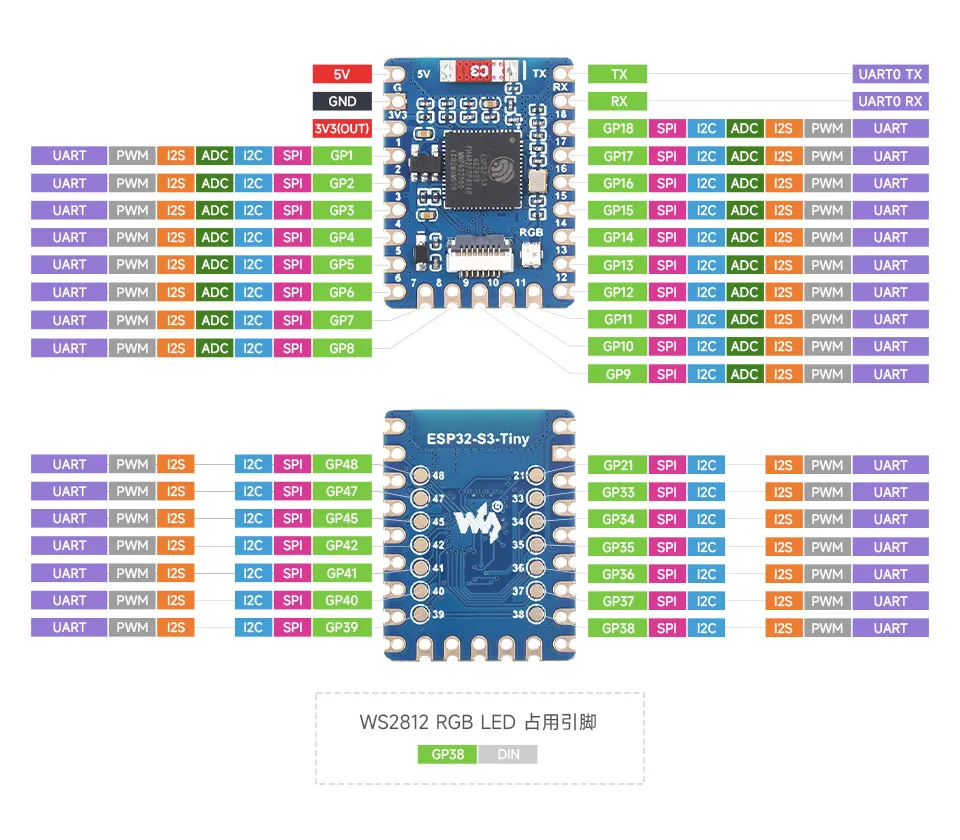

引脚分布

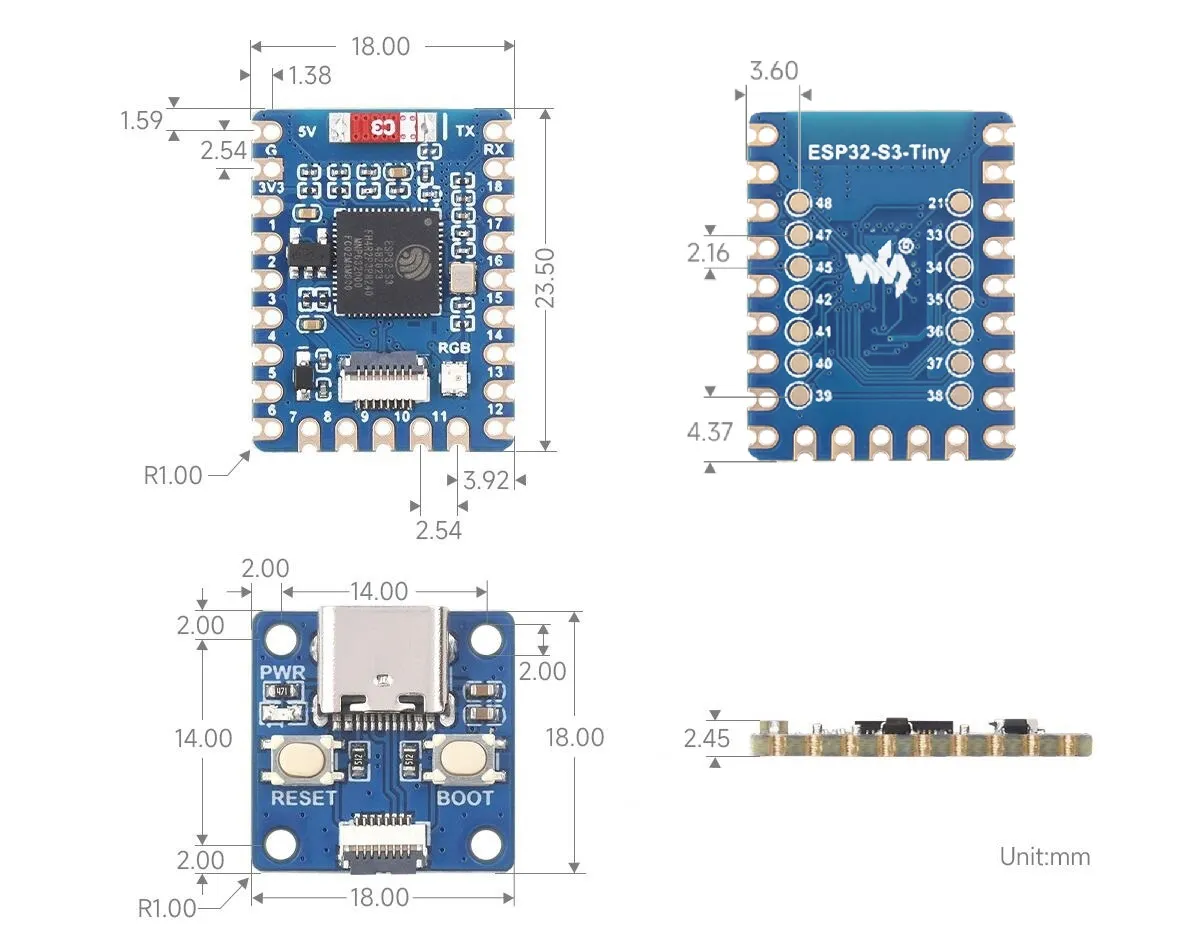

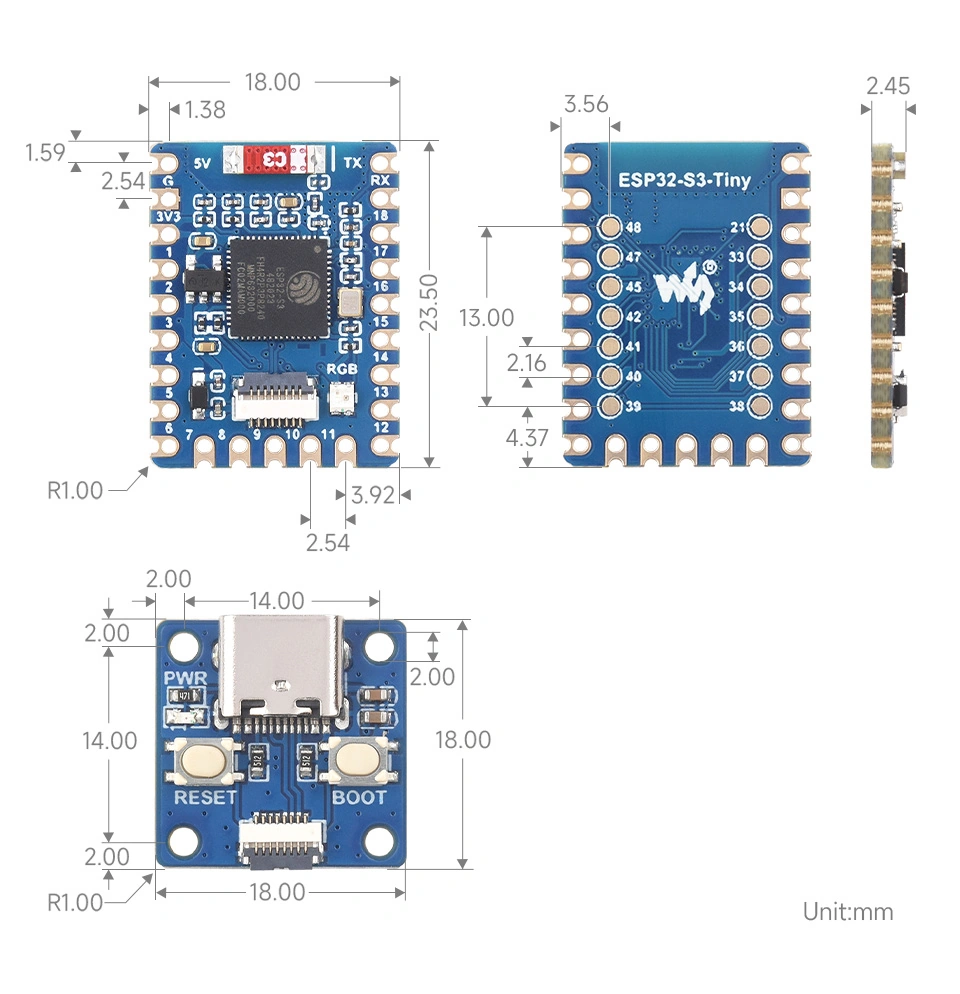

产品尺寸

排线安装

注意

请完整阅读本章节与注意事项，再进行排线安装，否则可能导致器件损坏或短路！

注意

• 请勿带电拔插排线，否则可能导致短路
• 安装排线时需要注意，排线安装在正中间并且插入到底部，没有正确安装，可能导致连接异常甚至短路。

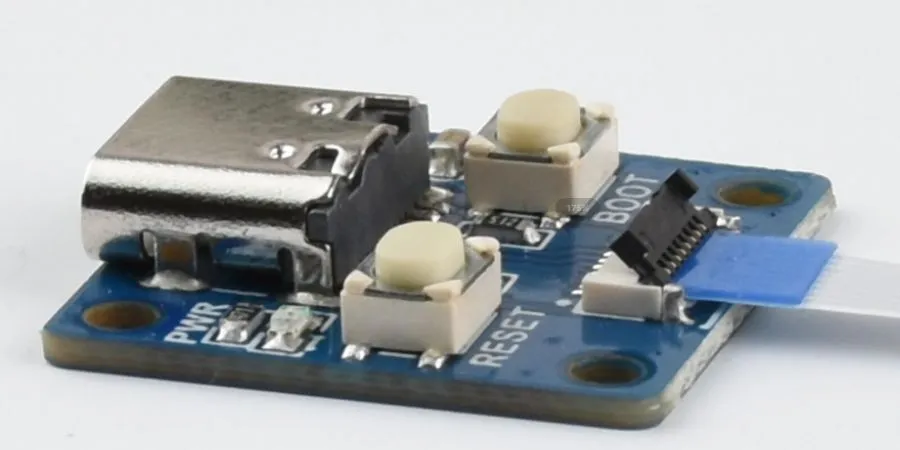

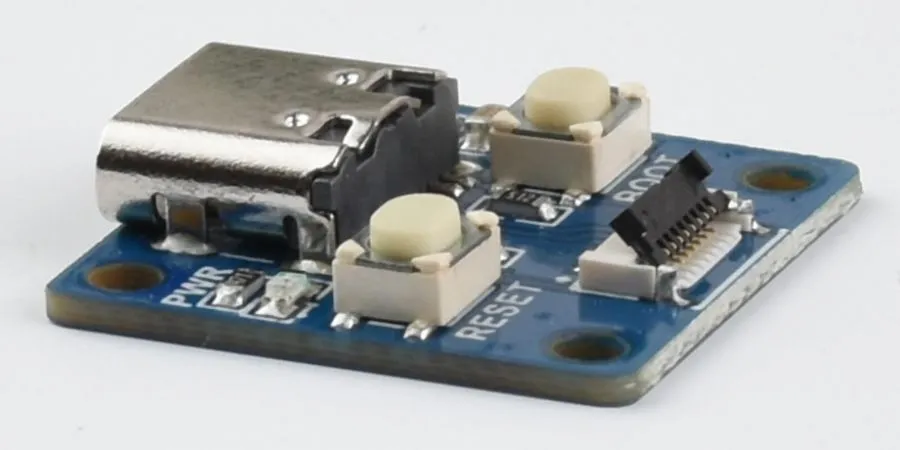

1. 打开排线连接器翻盖

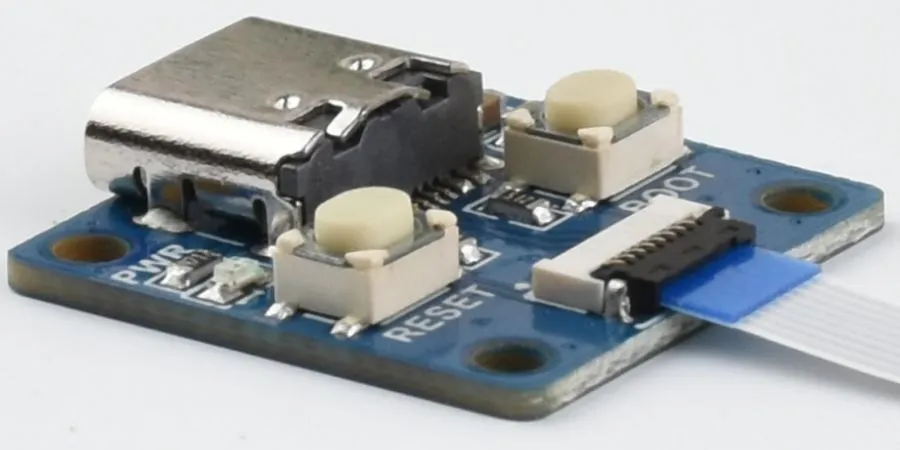

2. 安装排线，请务必将排线安装在正中间



3. 关闭翻盖，正常情况下翻盖可以完全闭合

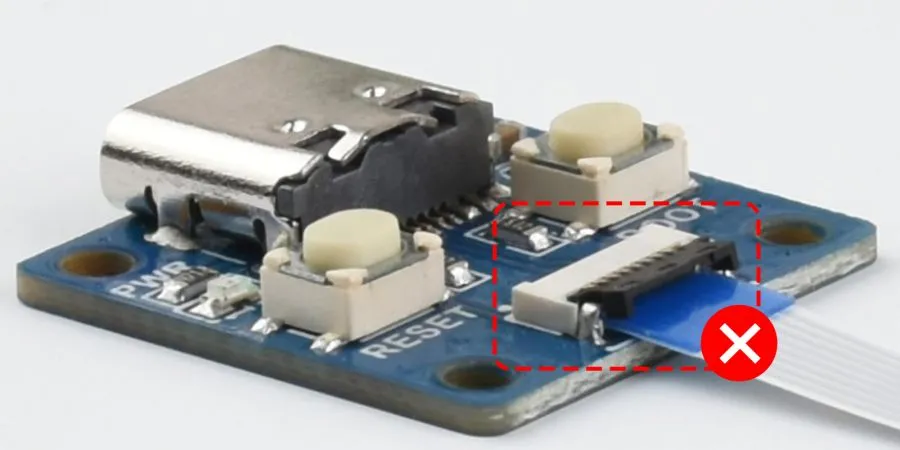

4. 如果排线没有安装到位会导致翻盖无法正常关闭，请调整排线位置再尝试关闭翻盖
