Arduino 开发
本章节包含以下部分,请按需阅读:
Arduino 入门教程
初次接触 Arduino ESP32 开发,想要快速上手?我们为您准备了一套通用的 入门教程。
- 第0节 认识 ESP32
- 第1节 安装和配置 Arduino IDE
- 第2节 Arduino 基础知识
- 第3节 数字输出/输入
- 第4节 模拟输入
- 第5节 脉冲宽度调制 (PWM)
- 第6节 串行通信 (UART)
- 第7节 I2C 通信
- 第8节 SPI 通信
- 第9节 Wi-Fi 基础用法
- 第10节 网页服务器
- 第11节 蓝牙 (Bluetooth)
- 第12节 LVGL 图形界面开发
- 第13节 综合项目
请注意:该教程使用 ESP32-S3-Zero 作为教学示例,所有硬件代码均基于其引脚布局。在动手实践前,建议您对照手中的开发板引脚图,确认引脚配置无误。
配置开发环境
1. 安装和配置 Arduino IDE
请参考 安装和配置 Arduino IDE 教程 下载安装 Arduino IDE 并添加 ESP32 支持。
2. 安装库
- 在安装 Arduino 库时,通常有两种方式可供选择:在线安装 和 离线安装。若库安装要求离线安装,则必须使用提供的库文件。
- 对于大多数库,用户可以通过 Arduino 软件的在线库管理器轻松搜索并安装。然而,一些开源库或自定义库未被同步到 Arduino 库管理器中,因此无法通过在线搜索获取。在这种情况下,用户只能通过离线方式手动安装这些库。
- 可从 该处 下载 ESP32-S3-Touch-AMOLED-1.32 开发板的示例程序包。包内的 Arduino\libraries 目录已包含本教程所需的全部库文件。
| 库或文件名称 | 说明 | 版本 | 安装方式 |
|---|---|---|---|
| LVGL | 图形库 | v8.3.11/v9.3.0 | "离线安装" |
LVGL 及其驱动库的版本之间存在较强的依赖关系。例如,为 LVGL v8 编写的驱动可能不兼容 LVGL v9。为确保示例能够稳定复现,推荐使用上表列出的特定版本。混合使用不同版本的库可能导致编译失败或运行时异常。

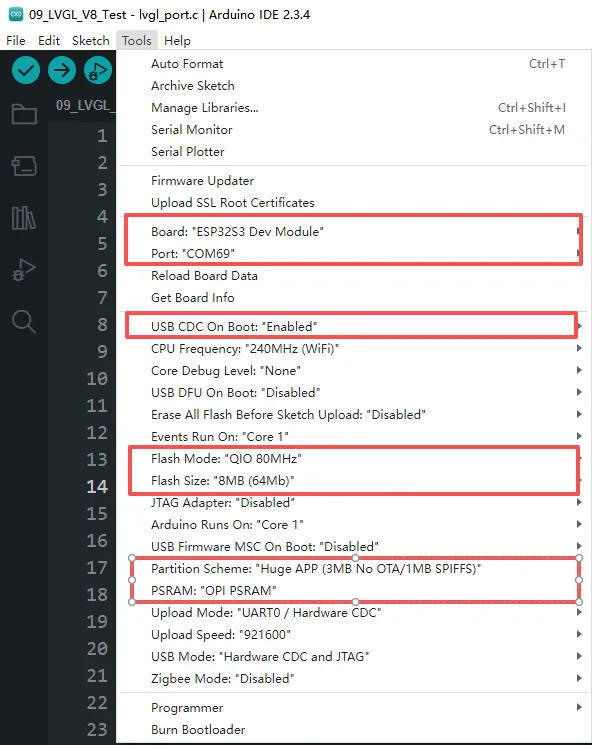

3. Arduino 工程参数设置

示例程序
Arduino 示例程序位于 示例程序包 的 Arduino/examples 目录中。
| 示例程序 | 基础例程说明 | 依赖库 |
|---|---|---|
| 01_ADC_Test | 获取锂电池的电压值 | - |
| 02_WIFI_AP | 设置为 AP 模式,可获取接入设备的 IP 地址 | - |
| 03_WIFI_STA | 设置为 STA 模式,可接入 WiFi 获取 IP 地址 | - |
| 04_BATT_PWR_Test | 单独使用锂电池供电时,通过 PWR 按键控制电源 | - |
| 05_Audio_Test | 扬声器播放麦克风录到的声音 | LVGL V8.3.11 |
| 06_LVGL_V8_Test | LVGLV8 例程 | LVGL V8.3.11 |
| 07_LVGL_V9_Test | LVGLV9 例程 | LVGL V9.3.0 |
01_ADC_Test
【程序说明】
- 通过 GPIO 连接的模拟量电压经过 ADC 转换成数字量,然后通过计算得到实际的锂电池电压,并打印到终端。
【硬件连接】
- 使用 USB 线把板子接入电脑
【代码分析】
adc_bsp_init(void):初始化 ADC1,包括创建 ADC 单次触发单元并配置 ADC1 的通道 3。adc_get_value(float *value,int *data):读取 ADC1 通道 3 的值,并根据参考电压和分辨率计算出对应的电压值存储在传入的指针指向的位置,如果读取失败则存储 0。adc_example(void* parameter):初始化 ADC1 后,创建一个 ADC 任务,该任务每隔 1 秒读取一次 ADC 的值,通过读取的 ADC 原始值计算出系统的电压。
【运行效果】
-

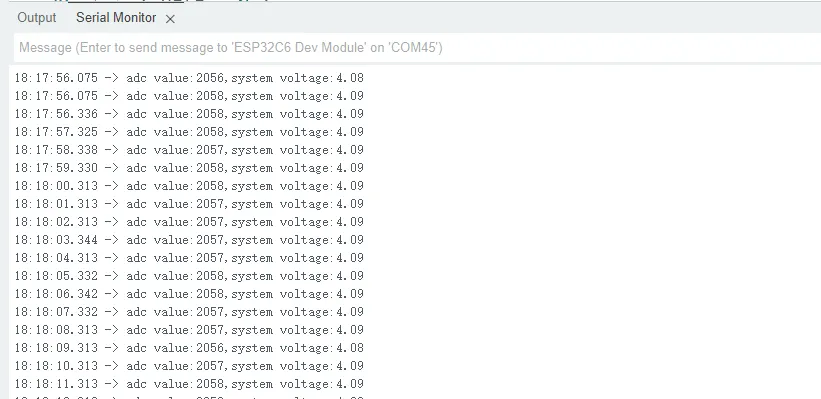

程序编译下载完成,打开串口监控可以看到打印输出的 ADC 的值和电压,如下图所示:

02_WIFI_AP
【程序说明】
- 该示例可将开发板设置为热点,允许手机或其他处于 STA 模式的设备连接到开发板。
【硬件连接】
- 使用 USB 线把板子接入电脑
【代码分析】
-
在
02_WIFI_AP.ino文件找到ssid和password,然后手机或其他处于 STA 模式的设备即可使用该 ssid 和 password 连接到开发板。const char *ssid = "ESP32_AP";
const char *password = "12345678";
【运行效果】
-

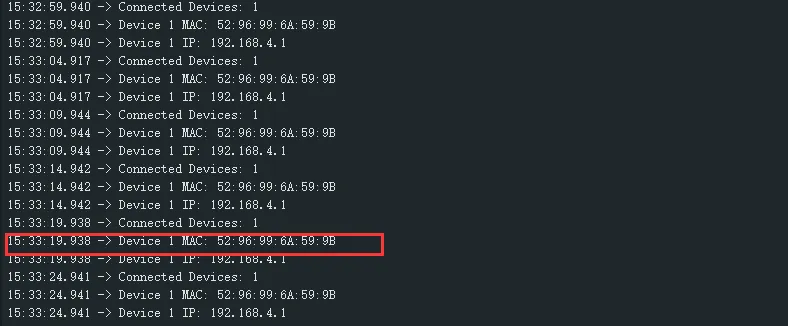

程序编译下载完成,打开串口监控可以看到打印输出的 ADC 的值和电压,如下图所示:

03_WIFI_STA
【程序说明】
- 该示例可将开发板配置为 STA 设备,以连接路由器,从而接入系统网络。
【硬件连接】
- 使用 USB 线把板子接入电脑
【代码分析】
-
在
03_WIFI_STA.ino文件找到ssid和password,然后将其修改为当前环境中可用路由器的 SSID 和 Password。const char *ssid = "you_ssid";
const char *password = "you_password";
【运行效果】
-

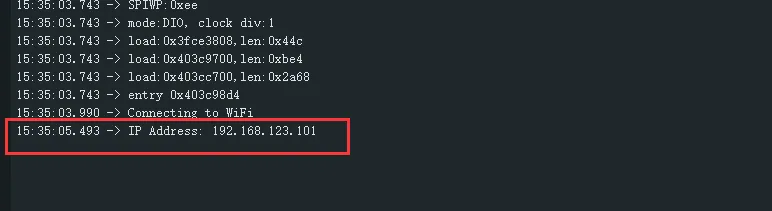

烧录完程序,打开串口终端,如果设备连接成功热点之后,会输出所获取的 IP 地址,如图:

04_BATT_PWR_Test
【程序说明】
- 使用锂电池供电的情况下,演示如何通过 PWR 按键控制系统的电源。
【硬件连接】
- 使用 USB 线把板子接入电脑
【代码分析】
setup_ui(lv_ui *ui):初始化 ui 界面,使得控制可视化。BatteryMonitor batt_dev(ADC_CHANNEL_3,18,17):初始化锂电池控制 IO 端口。user_button_init():初始化按键以及各类触发事件。Custom_ButtonPWRLoopTask(void *arg):等待按键事件触发的任务。
【运行效果】
-

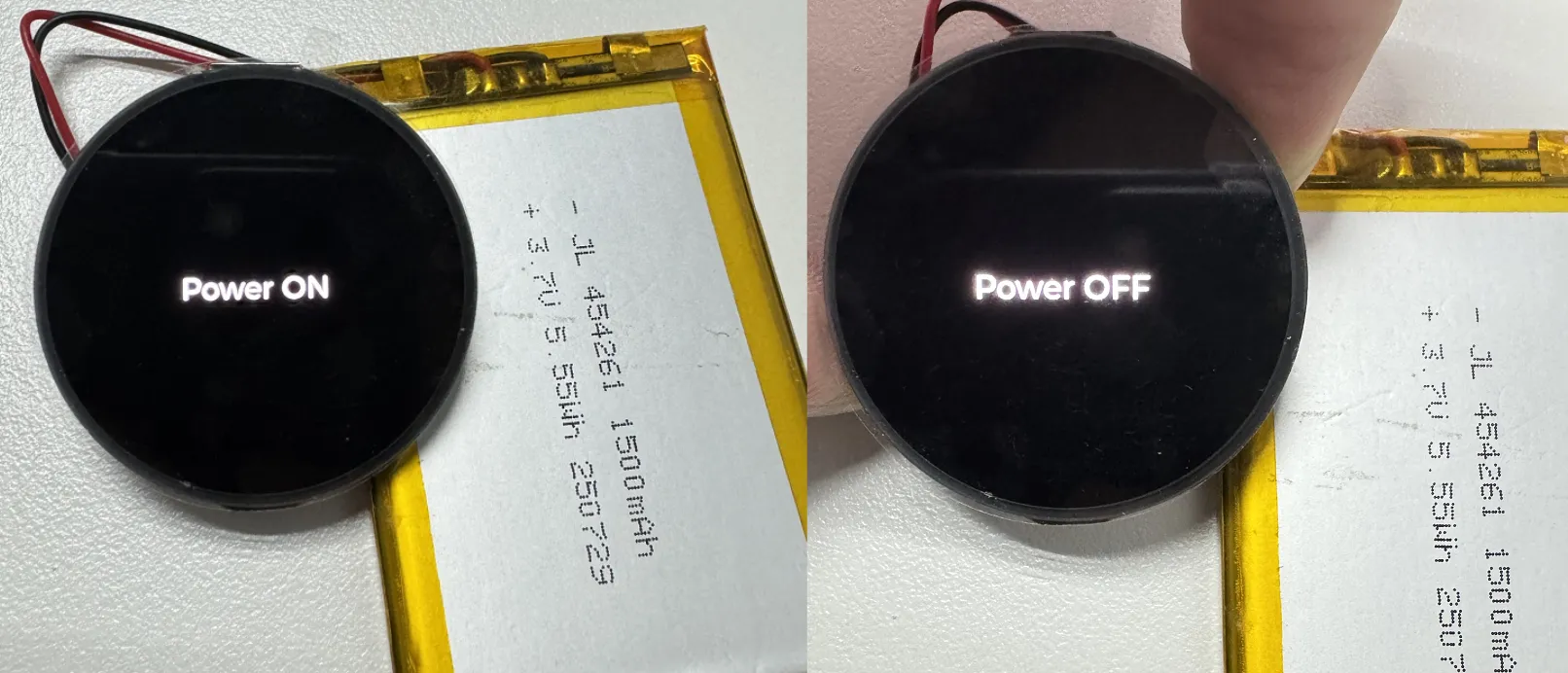

程序烧录完成后,断开 USB 供电,接入锂电池,通过长按 PWR 按键进行开机,如图:
提示- 长按 PWR 按键,等待屏幕显示 "Power ON",表示启动成功,松开按键即可
- 再次长按 PWR 按键,等待屏幕显示 "Power OFF",表示电源关闭成功,松开按键即可

05_Audio_Test
【程序说明】
- 演示如何获取麦克风数据,播放声音等功能。
【硬件连接】
- 使用 USB 线把板子接入电脑
【代码分析】
I2cMasterBus i2c_dev(ESP32_SCL_NUM,ESP32_SDA_NUM,0):初始化 I2C 总线。audio_dev = new I2sAudioCodec("S3_AMOLED_1_32"):初始化 Audio Codec。audio_dev->I2sAudio_SetSpeakerVol(90):设置播放时的声音大小。audio_dev->I2sAudio_SetMicGain(20):设置录音的增益。
【运行效果】
-

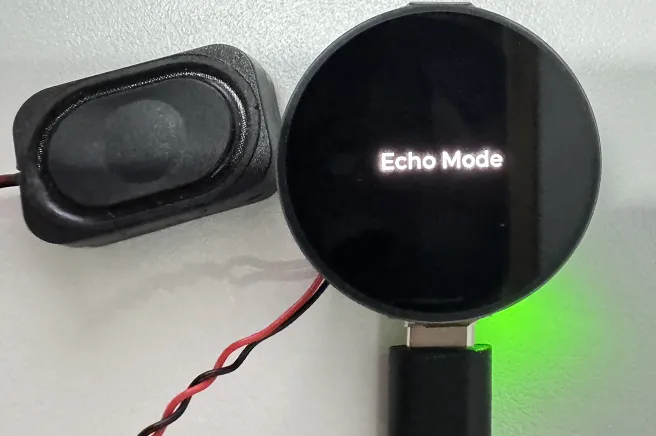

程序烧录完成后,对着麦克风说话,扬声器会自动播放录到的声音,屏幕显示如图:
提示- 如果感觉播放声音比较小,优先使用
audio_dev->I2sAudio_SetSpeakerVol(90)调大播放音量 - 调大播放音量满足不了的情况下,可以使用
audio_dev->I2sAudio_SetMicGain(20)调大录音时的增益

- 如果感觉播放声音比较小,优先使用
06_LVGL_V8_Test
【程序说明】
- 通过移植 LVGL V8,在屏幕上实现一些多功能的 GUI 界面。
【硬件连接】
- 使用 USB 线把板子接入电脑
【代码分析】
-
如果需要进行背光测试,可以在
user_config.h文件找到#define BacklightTestEN 0宏定义,给宏定义赋值 1 即可。#define BacklightTestEN 0 //Backlight Test
【运行效果】
-

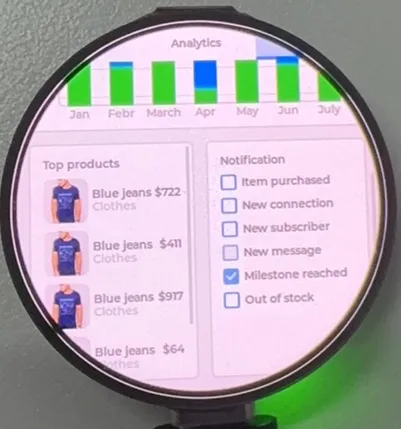

程序烧录完成后,设备的运行效果如下:

07_LVGL_V9_Test
【程序说明】
- 通过移植 LVGL V9,在屏幕上实现一些多功能的 GUI 界面。
【硬件连接】
- 使用 USB 线把板子接入电脑
【代码分析】
-
如果需要进行背光测试,可以在
user_config.h文件找到#define BacklightTestEN 0宏定义,给宏定义赋值 1 即可。#define BacklightTestEN 0 //Backlight Test
【运行效果】
-
程序烧录完成后,设备的运行效果如下:
