ESP32-S3-Touch-AMOLED-1.43

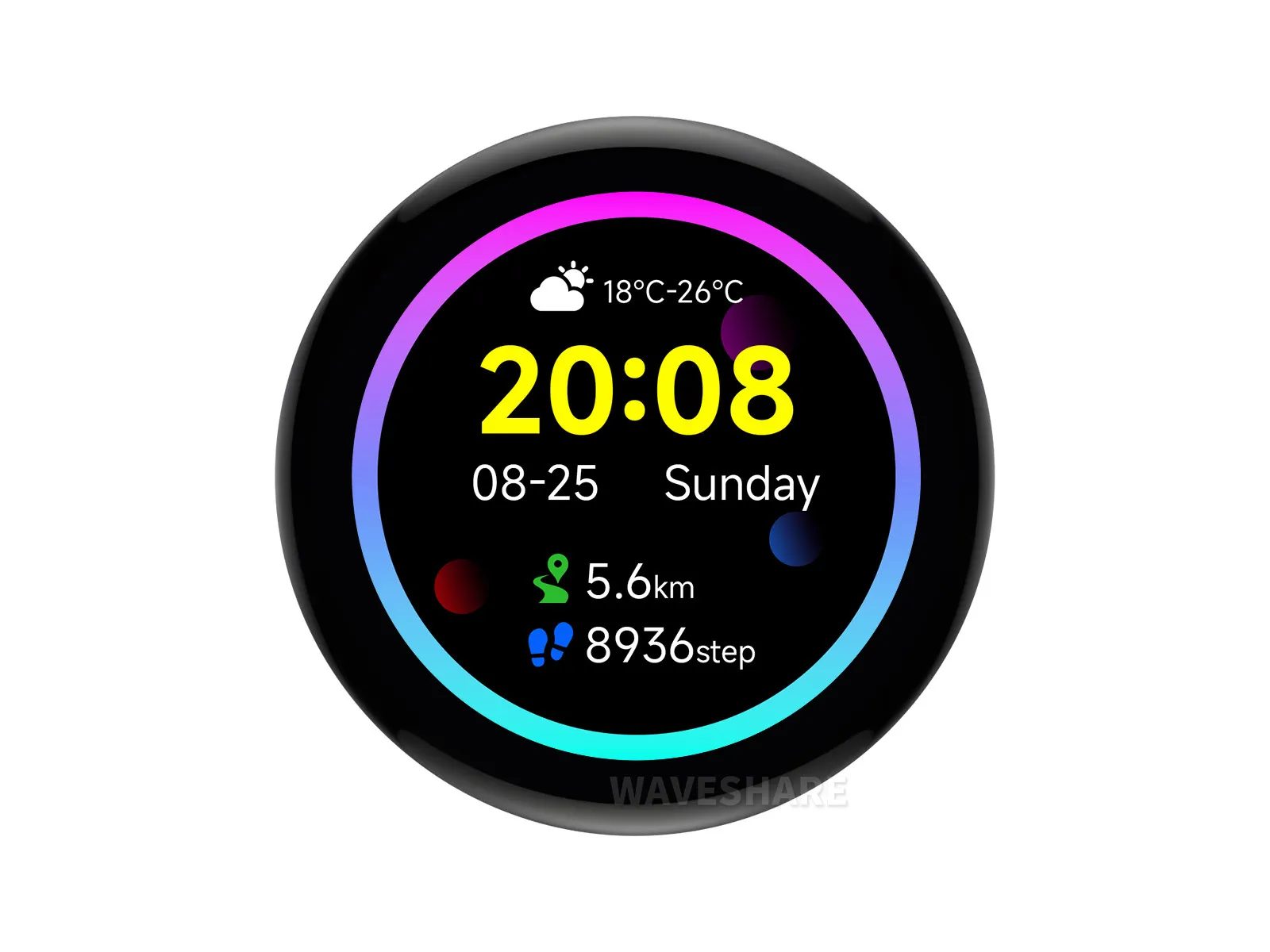

- ESP32-S3-Touch-AMOLED-1.43（不带外壳）

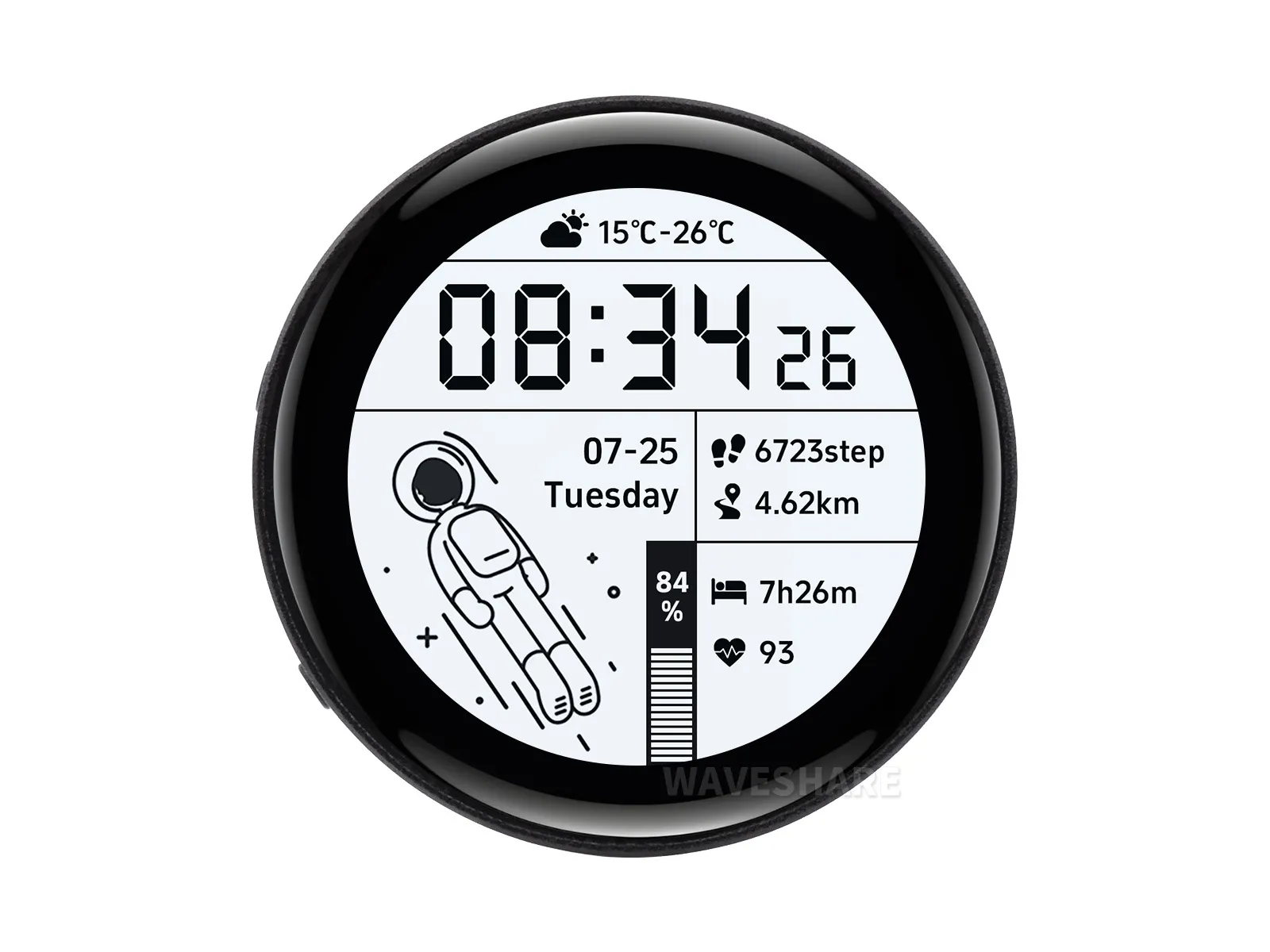

- ESP32-S3-Touch-AMOLED-1.43（带外壳）
ESP32-S3-Touch-AMOLED-1.43 是一款由微雪 (Waveshare) 设计的 ESP32 GUI 开发板。其支持 2.4 GHz Wi-Fi 和 BLE 5，集成 16 MB Flash 和 8 MB PSRAM，板载 RTC、IMU、1.43 英寸 AMOLED 屏，外露 UART、GPIO、I2C、USB 总线接口。提供例程和技术支持，适用于自动化、物联网等场景的开发。
产品特性
- 搭载 Xtensa 32 位 LX7 双核处理器，主频 240 MHz
- 支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
- 内置 512KB SRAM 和 384KB ROM，叠封 16MB Flash 和 8MB PSRAM
- 板载 1.43 英寸宽电容触摸屏，466 × 466 分辨率，16.7M 彩色
- AMOLED 屏显示使用 QSPI 接口、触摸使用 I2C 接口，电容触控
- 板载 RTC、IMU、SD 卡座；引出 I2C、UART 总线，同时外露 USB_N、USB_P；使之满足各种场合
产品参数
| 参数 | 规格 | 参数 | 规格 |
|---|---|---|---|
| 显示面板 | AMOLED | 显示尺寸 | 1.43 inch |
| 显示分辨率 | 466 × 466 | 显示颜色 | 16.7M |
| 显示亮度 | 350 cd/m² | 对比度 | 60000:1 |
| 通信接口 | QSPI | 驱动 IC | SH8601/C05300 |
| 触控 | 支持 | 触控 IC | FT3168 |

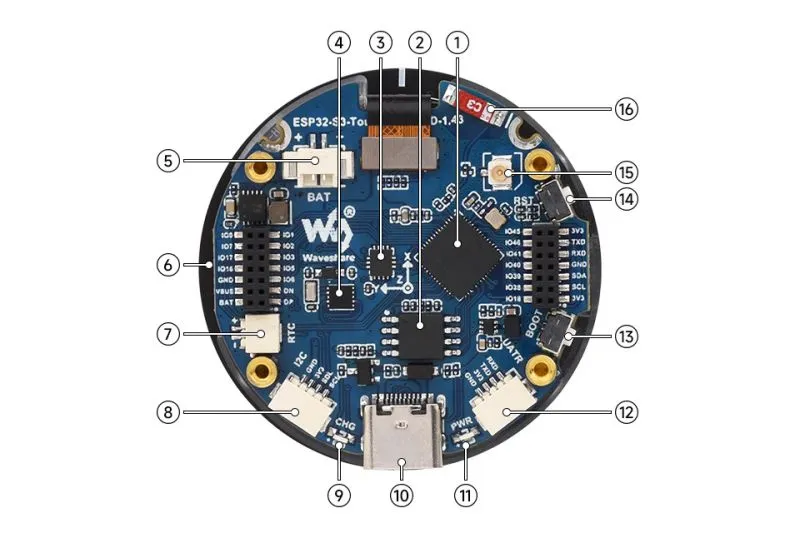

板载资源
- ESP32-S3R8
- 16MB Flash
- QMI8658 IMU 姿态芯片
- PCF85063 RTC 时钟芯片
- 3.7V 锂电池接口
- Micro SD 卡槽 （背面）
- RTC 独立电源接口
- I2C 接口
- 充电指示灯
- Type-C 接口
- 电源指示灯
- UART 接口
- BOOT 按键
- Reset 按键
- IPEX1 外部天线接口 （须改焊点）
- 陶瓷天线 （默认）

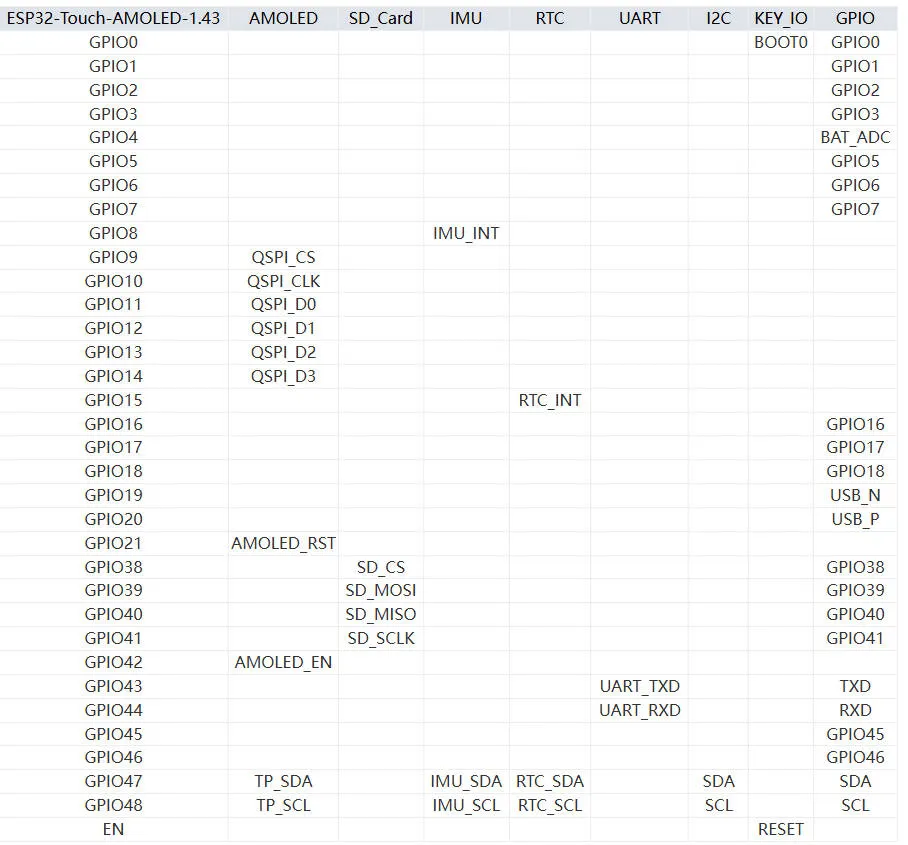

接口介绍
需要更加详细请查阅 原理图
产品尺寸

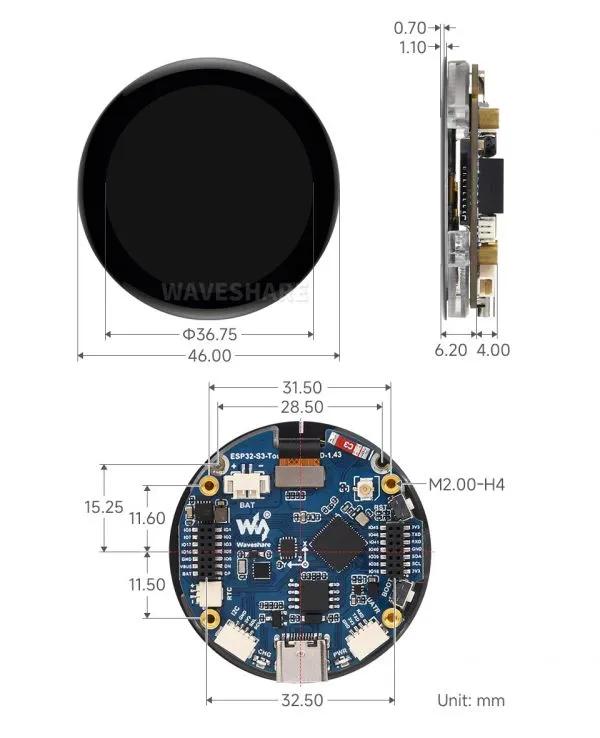

ESP32-S3-Touch-AMOLED-1.43（不带外壳）

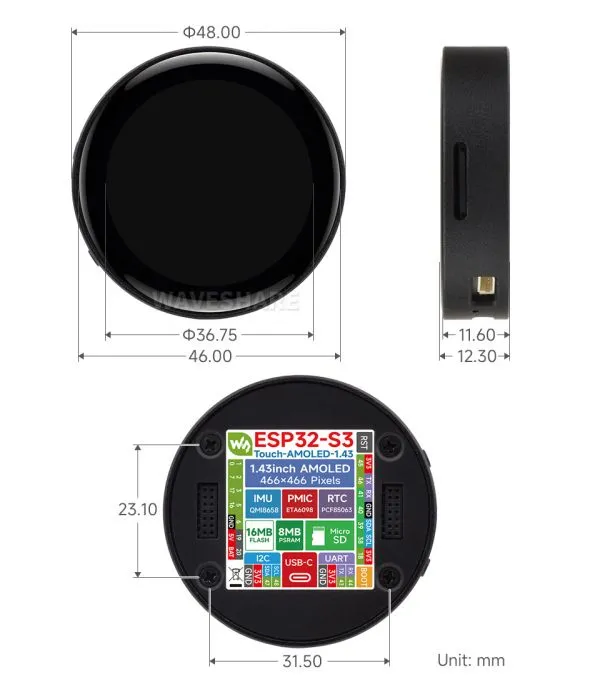

ESP32-S3-Touch-AMOLED-1.43-B（带外壳）
开发方式
ESP32-S3-Touch-AMOLED-1.43 提供 Arduino IDE 和 ESP-IDF 两种开发工具和框架，可根据项目需求和个人习惯选择。
两种开发方式各有侧重。Arduino 封装了底层 API，无需手动配置工具链，适合初学者和非专业人士快速原型开发；ESP-IDF 提供完整的编译工具链、调试器和底层 API，可精细控制系统资源，适合有专业背景或对性能要求较高的开发者，更适用于复杂项目开发。
-
Arduino IDE 是一款便捷灵活、易于上手的开源电子原型平台。无需太多基础知识，简单学习后即可快速开发。Arduino 拥有庞大的全球用户社区，提供海量开源代码、项目示例和教程，以及丰富的库资源，封装了复杂功能，让开发者能够快速实现各种功能。可参考 Arduino IDE 开发环境搭建教程 完成初始设置，教程中同时提供了相关示例程序供参考。
-
ESP-IDF 全称 Espressif IoT Development Framework，是乐鑫科技为 ESP 系列芯片推出的专业开发框架。它基于 C 语言开发，包含编译器、调试器、烧录工具等，支持命令行或集成开发环境（如 Visual Studio Code 配合 Espressif IDF 插件）开发，插件提供代码导航、项目管理、调试等功能。推荐使用 VS Code 进行开发，具体配置过程可参考 ESP-IDF (VS Code) 开发环境搭建教程，教程中同时提供了相关示例程序供参考。
