ESP32-S3-Touch-AMOLED-1.43C
- ESP32-S3-Touch-AMOLED-1.43C-EN（无锂电池版本）
- ESP32-S3-Touch-AMOLED-1.43C（有锂电池版本）
ESP32-S3-Touch-AMOLED-1.43C 是由微雪 (Waveshare) 推出的一款低成本、高性能微控制器开发板。该产品采用小巧且高度集成的 ESP32-S3-PICO-1-N8R8 作为主控芯片，集成了 1.43 英寸电容触控高清 AMOLED 屏、音频编解码芯片以及电源管理等多种功能模块，专为 AI 应用及语音对话类智能体的原型开发与功能验证而设计。
产品特性
- 搭载 ESP32-S3-PICO-1-N8R8 高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
- 支持 2.4GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
- 内置 512KB SRAM 和 384KB ROM，叠封 8MB Flash 与 8MB PSRAM
- 采用 Type-C 接口，提高了用户的使用便捷性和设备的兼容性
- 板载 1.43 英寸电容触摸高清 AMOLED 屏，466 × 466 分辨率，16.7M 彩色，能清晰地显示彩色图片
- 使用 AMOLED 屏幕，具有更高的对比度、更广的视角、丰富的色彩，视觉效果更优秀。同时具备纤薄设计、低功耗、响应快速和高灵活性等优点
- 内置 CO5300 驱动芯片和 CST820 电容触控芯片，分别使用 QSPI 和 I2C 接口通信，不占用过多接口引脚资源
- 配备双麦克风阵列，可实现降噪和回声消除等音频算法，适合精准的语音识别和近场 / 远场语音唤醒应用
- 板载 BOOT 自定义功能的侧边按钮，方便使用按钮进行自定义功能开发
- 板载 3.7V MX1.25 锂电池充放电接口
- 引出 1 路 I2C、1 路 UART 和 1 路 USB 焊盘，可供外接设备和调试使用，灵活配置外设功能

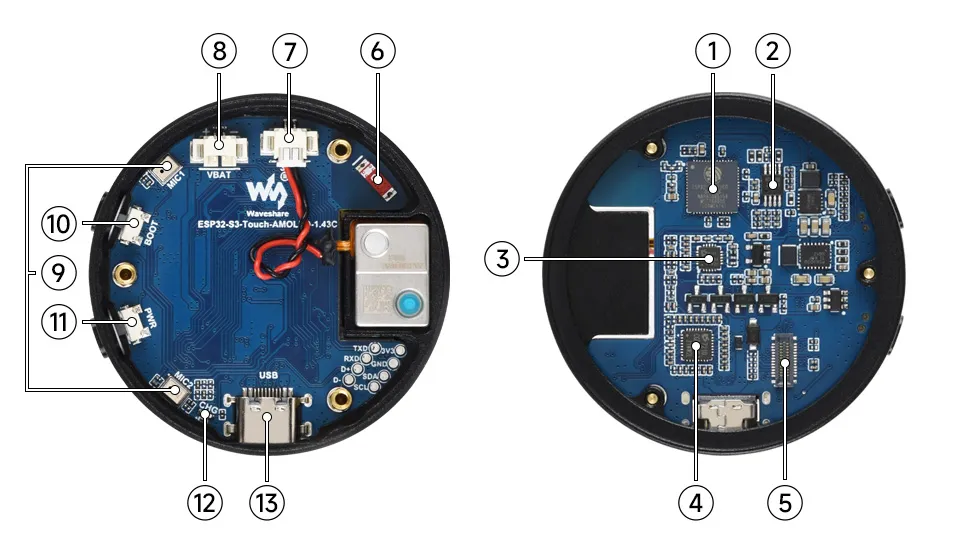

资源简介
- ESP32-S3-PICO-1-N8R8 Wi-Fi 和蓝牙 SoC，240MHz 运行频率，叠封 8MB PSRAM 和 8MB Flash
- 扬声器功放芯片 专业音频功率放大芯片，提供清晰饱满的音频输出，保障高品质外放体验
- ES8311 低功耗音频编解码芯片
- ES7210 回声消除算法芯片 回声消除算法芯片，可用于消除回声，提高音频采集准度
- 屏幕接口 仅限于连接屏幕
- 板载贴片天线 支持 2.4GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)
- MX1.25 扬声器接口 音频输出信号，支持外接扬声器
- MX1.25 锂电池接口 MX1.25 2PIN 连接器，可用于接入 3.7V 锂电池，支持充放电
- 双麦克风阵列设计 双麦克风阵列，支持更丰富的语音交互功能
- BOOT 按键 按住 BOOT 按键，可通过 PWR 按键重新上电即可进入下载模式
- PWR 电源按键 通电自动开机，短按开机，长按关机
- 自定义 LED 灯 连接 GPIO5，可自定义功能
- Type-C 接口 ESP32-S3 USB Type-C 接口，用于烧录程序和日志输出

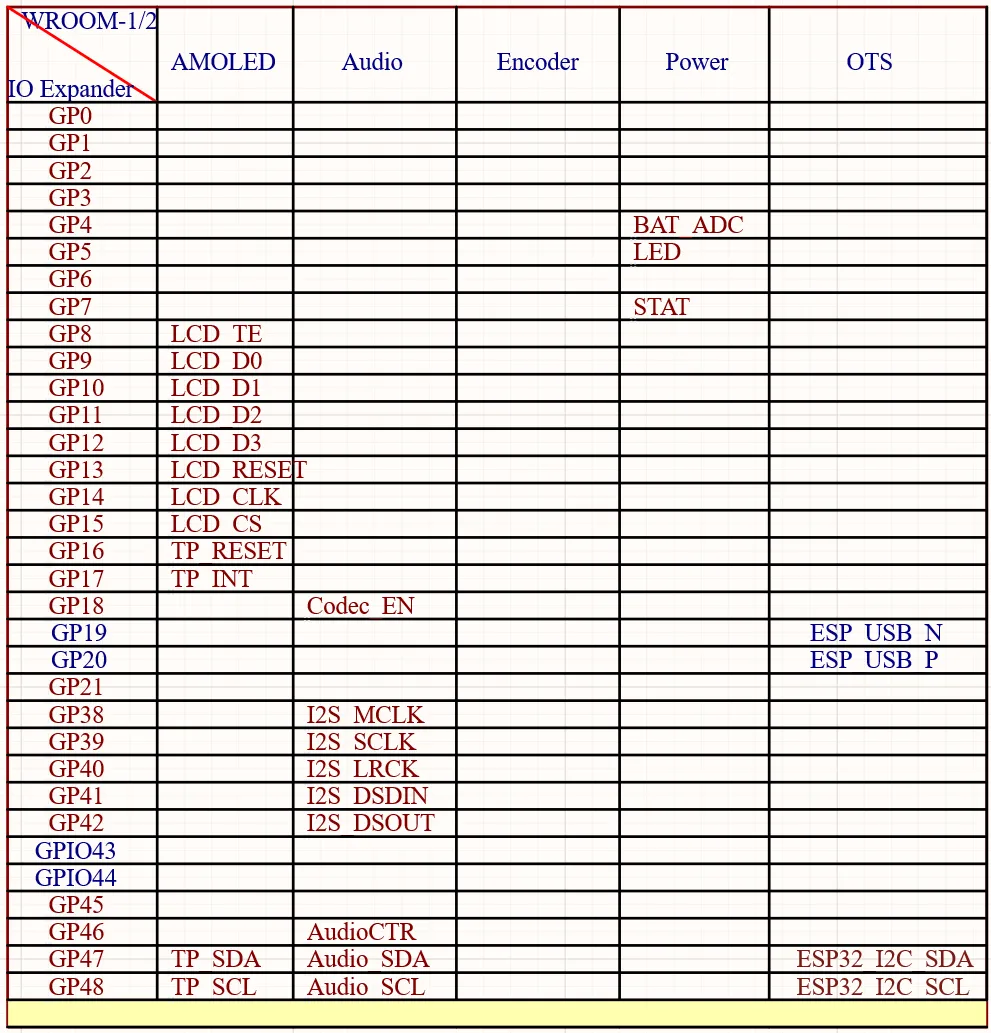

接口介绍
AMOLED 屏幕参数
| 参数 | 值 | 参数 | 值 |
|---|---|---|---|
| 显示面板 | AMOLED | 显示尺寸 | 1.43 英寸 |
| 显示分辨率 | 466 × 466 pixels | 显示颜色 | 16.7M |
| 显示亮度 | 600cd/㎡ | 对比度 | 10000:1 |
| 通信接口 | QSPI | 驱动 IC | CO5300 |
| 触控 | 支持 | 触控 IC | CST820 |

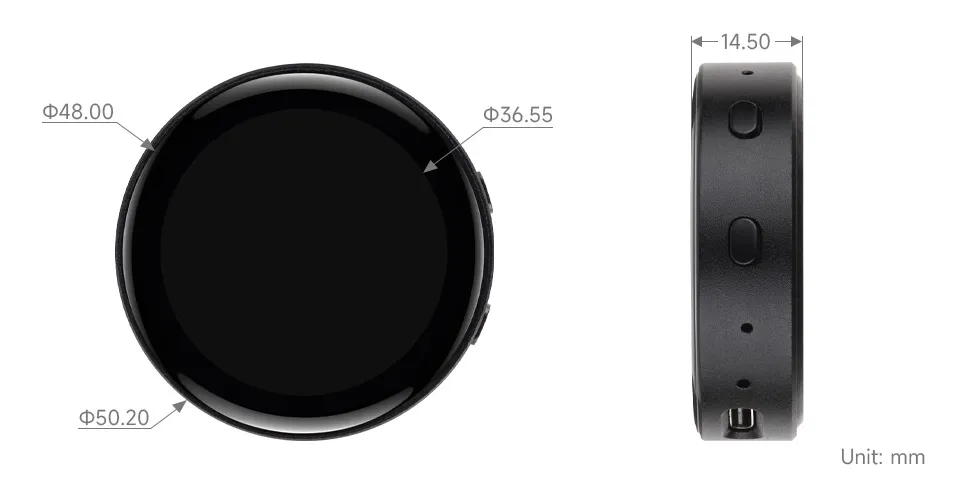

产品尺寸
开发方式
ESP32-S3-Touch-AMOLED-1.43C 支持 Arduino IDE 和 ESP-IDF 两种开发框架，为开发者提供灵活的选择，您可以根据项目需求和个人偏好选择合适的开发工具。
两种开发方式各有优势，开发者可根据自身需求和技能水平选择。Arduino 简单易学、上手快，适合初学者和非专业人士；ESP-IDF 则提供更高级的开发工具和更强的控制能力，适合有专业背景或对性能要求较高的开发者，更适用于复杂项目开发。
-
Arduino IDE 是一款便捷灵活、易于上手的开源电子原型平台。无需太多基础知识，简单学习后即可快速开发。Arduino 拥有庞大的全球用户社区，提供海量开源代码、项目示例和教程，以及丰富的库资源，封装了复杂功能，让开发者能够快速实现各种功能。您可以参考 Arduino IDE 开发环境搭建教程 完成初始设置，教程中同时提供了相关示例程序供参考。
-
ESP-IDF 全称 Espressif IoT Development Framework，是乐鑫科技为 ESP 系列芯片推出的专业开发框架。它基于 C 语言开发，包含编译器、调试器、烧录工具等，支持命令行或集成开发环境（如 Visual Studio Code 配合 Espressif IDF 插件）开发，插件提供代码导航、项目管理、调试等功能。我们推荐使用 VS Code 进行开发，具体配置过程可参考 ESP-IDF (VS Code) 开发环境搭建教程，教程中同时提供了相关示例程序供参考。
