ESP32-S3-Touch-AMOLED-1.43C 出厂固件使用说明
本节介绍 ESP32-S3-Touch-AMOLED-1.43C 出厂固件中各应用（APP）的功能和使用方法。
出厂固件集成 9 个 APP，小智 AI 在同一固件内运行，无需切换固件。音乐播放内置演示音频，麦克风录音临时保存在内存中，无需 SD 卡。
器件准备
- ESP32-S3-Touch-AMOLED-1.43C ×1。
- USB 数据线 ×1，用于供电和烧录。
- 配套喇叭 ×1，使用音乐播放、录音回放和小智 AI 时需接好。
- 可正常访问互联网的 2.4 GHz Wi-Fi 网络，用于联网校时、天气和小智 AI。
首次使用
- 上电前接好配套喇叭。

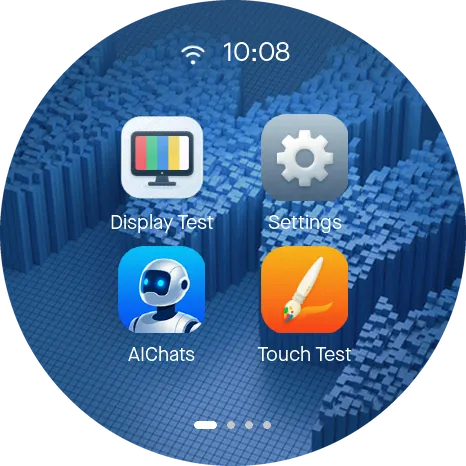

- 使用 USB 数据线连接开发板与电脑，系统初始化完成后进入 466 × 466 圆形 APP 桌面。

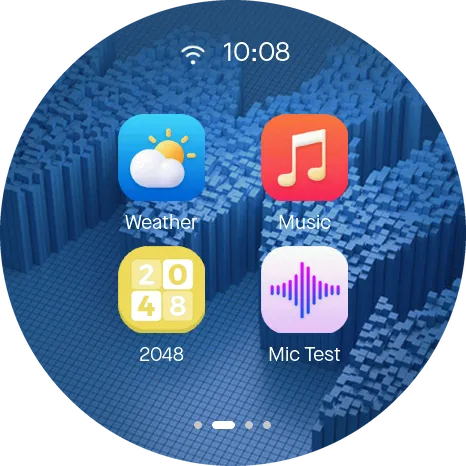

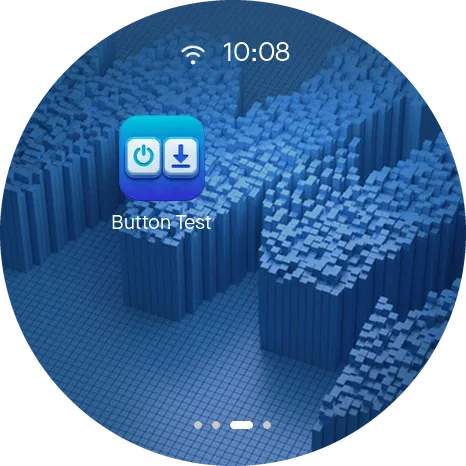

- 左右滑动桌面切换页面，每页显示 4 个 APP 图标，点击图标进入应用。
- 按下文完成联网设置，即可使用桌面联网校时、天气和小智 AI。
Wi-Fi 设置
本产品采用 ESP32-S3，硬件仅支持 2.4 GHz Wi-Fi，不支持 5 GHz。可通过以下两种方法联网，已保存的网络优先于默认热点。
方法一：通过配网页面连接网络
- 打开 "Settings" > "Connect Wi-Fi"，进入 "Wi-Fi setup" 页面，开发板会开启配网热点。
- 使用手机扫描屏幕上的二维码，或手动连接开发板热点

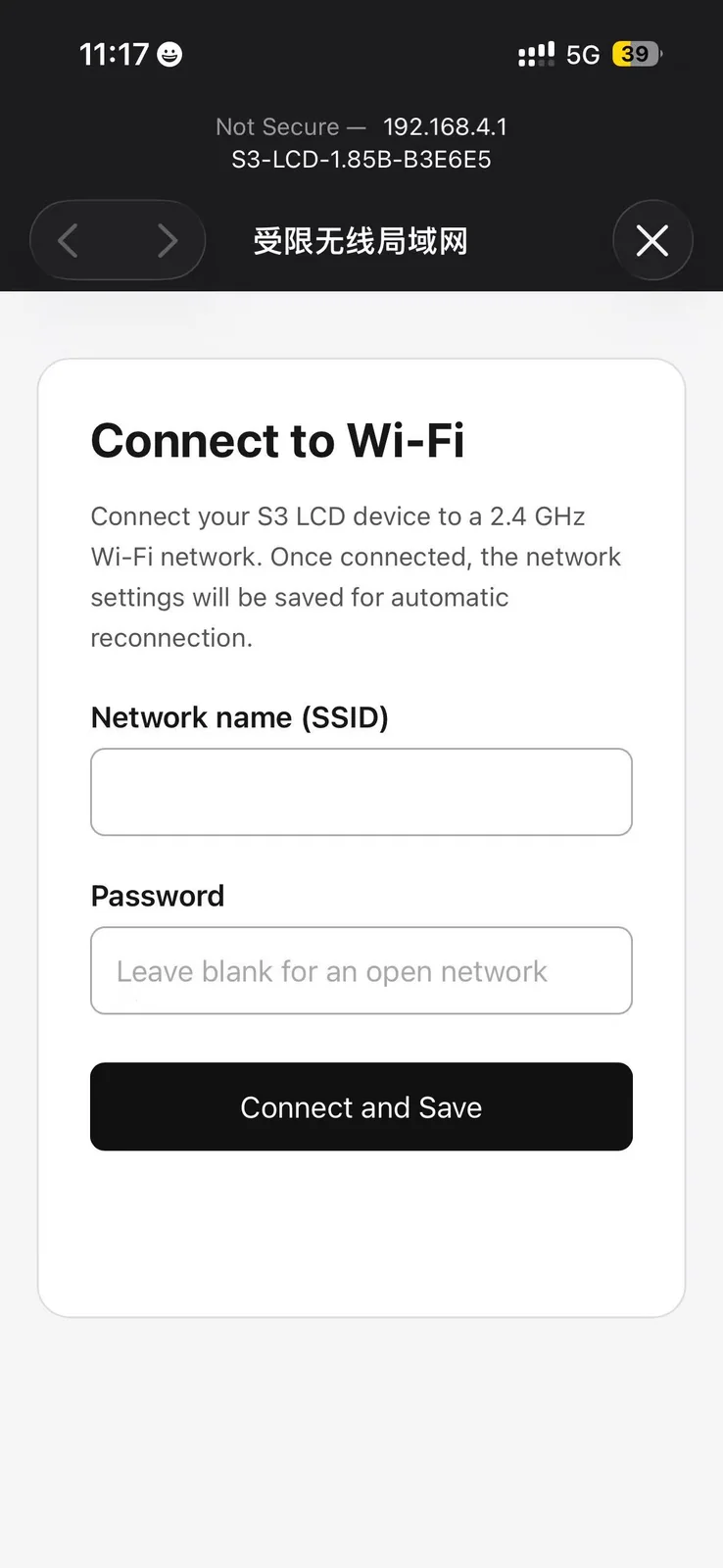

S3-AMOLED-1.43C-xxxxxx，热点密码为12345678。热点名称以屏幕实际显示为准。 - 连接后进入配网页面；若未自动打开，请在浏览器中访问 开发板配网页面。
- 填写自己的 2.4 GHz Wi-Fi 名称和密码并提交。
- 连接成功后，开发板显示 "Connected! You can go back."；网络信息保存成功时显示 "Connected and saved."，下次上电会优先连接该网络。
配网成功后，开发板会自动关闭配网热点。退出 "Wi-Fi setup" 页面也会关闭热点。
方法二：连接指定热点
未保存其他网络时，开发板会尝试连接以下热点。可在上电前开启手机热点，并保持名称和密码完全一致：
| 项目 | 设置 |
|---|---|
| 热点名称 | weather-wifi |
| 热点密码 | 12345678 |
| 频段 | 2.4 GHz |
连接可正常访问互联网的网络后，桌面时间会同步为北京时间，Weather APP 可获取深圳天气。
固件下载与烧录
下载入口见 ESP32-S3-Touch-AMOLED-1.43C 相关资料，烧录方法见 ESP32-S3-Touch-AMOLED-1.43C 固件烧录教程。
使用 ESP32-S3-Touch-AMOLED-1.43C_FactoryOnly_20261027.bin 完整合并固件，芯片选择 ESP32-S3，Flash 容量选择 8 MB，烧录地址为 0x0。
首次安装时，需烧录包含引导程序、分区表、应用和语音模型的完整合并固件；仅烧录应用 BIN 无法恢复完整出厂功能。
出厂源码位于 examples/factory，使用 ESP-IDF v5.5.4。在该目录执行 idf.py build flash monitor，串口监视器使用 2000000 波特率。
若烧录时无法识别端口，请断开 USB，按住 BOOT 后将开发板连接到电脑，再松开 BOOT。下载完成后重新上电或复位运行程序。
APP 使用说明
点击桌面图标进入对应 APP，大部分页面可使用左上角返回按钮退出。Display Test 使用双击屏幕或 BOOT 退出，Touch Test 也可使用 BOOT 退出。
Music、Mic Test 和 AIChats 共用音频硬件，打开其他音频 APP 前，请先退出当前音频 APP。离开 Music 后停止播放。
| APP | 功能 |
|---|---|
| Display Test | 五色屏幕显示测试 |
| Settings | 亮度、音量、Wi-Fi 和设备信息 |
| AIChats | 小智 AI 激活、语音对话及语音控制 |
| Touch Test | 触摸绘画测试 |
| Weather | 获取深圳天气 |
| Music | 播放内置演示音频 |
| 2048 | 滑动合并数字方块 |
| Mic Test | 双麦克风电平、录音及分别回放 |
| Button Test | BOOT 按键状态和按压次数检测 |
Display Test APP
- 打开后按红、绿、蓝、黄、白的顺序循环显示，每种颜色保持约 1 秒。
- 可检查异常线条、局部闪烁、缺显等显示问题。正常的颜色切换不属于异常闪烁，应观察每种颜色保持显示期间是否稳定。
- 双击屏幕任意位置或短按 BOOT 退出。上电后需手动打开此 APP。
Settings APP
- "Brightness"：拖动滑块调节屏幕亮度。
- "Volume"：拖动滑块调节喇叭音量。
- "Wi-Fi scan"：扫描附近网络，查看网络名称、信号强度、信道和加密信息。扫描仅用于查看网络，不用于连接；点击 "Scan again" 可重新扫描，使用翻页按钮查看其他结果。
- "Connect Wi-Fi"：开启配网热点，按 Wi-Fi 设置 连接自己的网络。
- "Device info"：进入 "About" 页面，查看产品型号、固件信息、ESP-IDF 版本、分辨率、Flash、PSRAM 和 MAC 地址。
内容超出显示区域时，可在页面内上下滑动查看。左上角返回箭头在子页面返回设置首页，在设置首页返回桌面。
AIChats APP
使用前接好喇叭，并连接可正常访问互联网的 Wi-Fi。打开 AIChats 后即可在出厂桌面内使用小智 AI，无需另行烧录独立小智固件。
- 首次激活：若屏幕提示激活，请按屏幕显示的激活码和说明完成设备绑定。
- 语音对话：说“你好小智”唤醒，或点击 "Talk" 开始对话。屏幕显示当前状态、表情及对话文字，喇叭播放小智的回答。
- 唤醒词打断：小智播报时，再次说“你好小智”可打断当前回复，并开始新一轮语音输入。
- 音量和亮度：可说“把音量调到 80”或“把亮度调到 50”，通过语音调节喇叭音量和屏幕亮度，也可返回 Settings 调节。
- 停止与退出：点击 "Stop" 停止当前对话，点击左上角返回箭头回到桌面。
Touch Test APP
- 在屏幕上滑动手指进行绘画，红色笔迹随触摸位置显示。
- 可重点覆盖屏幕四周边缘，检查是否存在断触或明显偏移。
- 点击右上角垃圾桶图标清空画布。
- 点击左上角返回按钮或短按 BOOT 退出。此 APP 不使用底部上滑退出手势，以便测试屏幕边缘触摸。
Weather APP
- 联网后获取并显示天气，默认城市为 深圳。
- 界面显示天气图标、温度、湿度、风速和风向，点击刷新按钮可重新获取数据。
- 网络或天气服务不可用时，界面显示状态提示；已取得的数据可能作为缓存继续显示，请结合更新状态判断。
- 点击左上角返回箭头退出。

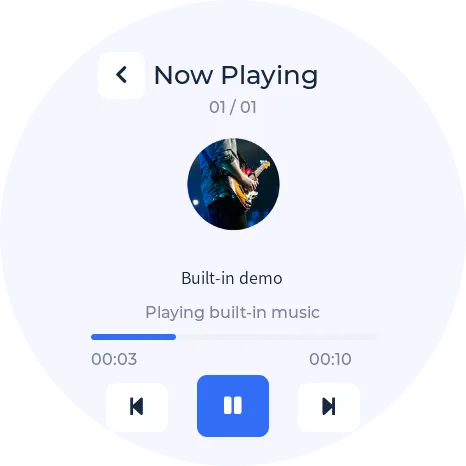

Music APP
- 点击播放按钮，播放存放在板载 Flash 中的内置演示音频，无需 SD 卡。
- 可播放、暂停，界面显示播放时间和进度。
- 当前只有一首内置曲目，点击上一首或下一首会从头播放同一曲目。
- 音量在 Settings 中调节。点击左上角返回箭头退出，退出后停止播放。
2048 APP
- 在棋盘区域上下左右滑动，合并相同数字的方块。
- 界面显示当前分数和最佳分数，点击右上角刷新图标重新开始。
- 点击左上角返回箭头退出；棋盘区域的滑动用于游戏操作。
Mic Test APP
- 对着板载麦克风说话，观察 MIC1、MIC2 的独立音量条和数值是否随声音变化。
- 点击 "Record" 同时录制两路麦克风，点击 "Stop" 提前结束，或等待录满 10 秒自动停止。
- 录音完成后，分别点击 "MIC1"、"MIC2" 回放所选麦克风的录音，检查两路是否均有声音，且无明显杂音或失真。
- 录音临时保存在 PSRAM 中，无需 SD 卡；新录音覆盖上一段，关闭 APP 后录音丢弃。
- 回放音量与 Settings 同步。录音时喇叭静音，不实时外放麦克风声音；点击左上角返回箭头退出。
界面中的 dBFS 数值表示数字音频电平，未经声压校准，不能作为环境噪声分贝值。Mic Test 使用两路原始麦克风数据，不启用小智的回声消除、降噪或唤醒处理。
Button Test APP
- 此 APP 仅检测 BOOT（GPIO0）。
- 先松开 BOOT，再短按并松开一次。按下显示 "PRESSED"，松开显示 "RELEASED"。
- 每完成一次按下、松开，"Presses" 计数加 1，并显示 "PASS"；测试通过后显示 "1 / 1 button passed"。
- 点击 "Test again" 可清零重测，点击左上角返回箭头退出。
