ESP32-S3-Touch-AMOLED-1.64
可通过 PCB 上的版本丝印位置判断：
- V1：版本丝印位于 PCB 顶部
- V2：版本丝印位于 PCB 右侧，靠近排针
V2 相较于 V1 的主要变化：
- 电池恒流充电电流设置为 500 mA
- LCD_CS 与 IMU_INT1 引脚互换：V1 为
LCD_CS = GPIO9、IMU_INT1 = GPIO46，V2 为LCD_CS = GPIO46、IMU_INT1 = GPIO9 - QMI8658 中断引脚通过电阻连接至 ESP32 GPIO，并新增
IMU_INT2 = GPIO17 - BOOT 按键电路增加 RC
- 新增锂电池防反接电路
- 新增
TP_INT = GPIO18、TP_RESET 和LCD_TE = GPIO45引脚
ESP32-S3-Touch-AMOLED-1.64 是一款微雪 (Waveshare) 设计的低成本、高性能微控制器开发板。搭载 ESP32-S3R8 双核 LX7 处理器（240 MHz），支持 2.4 GHz Wi-Fi 和 Bluetooth 5 (LE)，内置 512KB SRAM 和 384KB ROM，叠封 8MB PSRAM 和 16MB Flash。板载 1.64 英寸 AMOLED 电容触摸屏（280×456），支持 16.7M 彩色显示，搭配六轴 IMU、Micro SD 卡槽及锂电池充电功能，便于快速原型开发和嵌入式 HMI 应用。
如果你在寻找：
- 用 AI 工具加速开发：可将此页链接发给 AI 工具，以帮助它准确理解板卡硬件、生成可用代码。
- 用 Arduino IDE 开发：看 Arduino 开发
- 用 ESP-IDF 开发：看 ESP-IDF 开发
- 下载原理图、规格书、示例代码：看 相关资料
- 遇到问题：看 产品 FAQ 或联系 技术支持

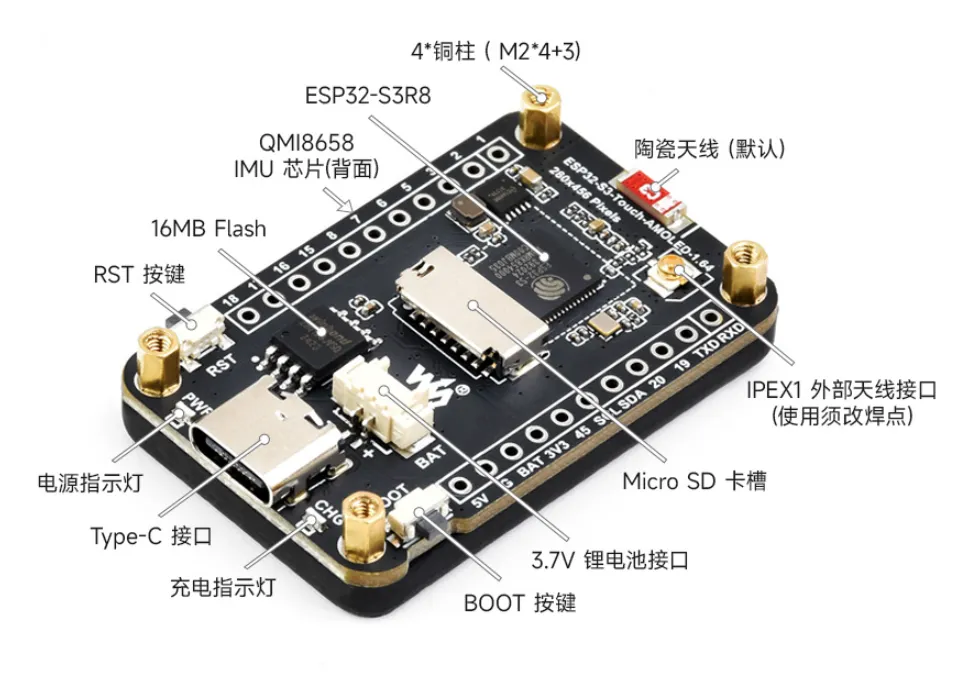

板载资源
- ESP32-S3R8 WiFi 和蓝牙 SoC，240MHz 运行频率，叠封 8MB PSRAM
- 16MB NOR-Flash 大容量 Flash 存储
- QMI8658 六轴惯性测量单元 (IMU)，包含一个 3 轴陀螺仪和一个 3 轴加速度计
- 1.64 英寸 AMOLED 显示屏 280×456 分辨率，16.7M 彩色，QSPI 接口
- FT3168 电容触摸控制芯片，I2C 接口
- Micro SD 卡槽 可外接 SD 卡存储图片或文件（支持容量小于 64G）
- MX1.25 锂电池接口 MX1.25 2P 连接器，可用于接入 3.7V 锂电池，支持充放电
- Type-C 接口 ESP32-S3 USB 接口，用于烧录程序和日志打印
- BOOT 按键 支持自定义按键功能，长按进入下载模式
- RST 复位按键
外设速查
| 模块 | 器件 / 功能 | 接口 | 参数 | 说明 |
|---|---|---|---|---|
| AMOLED | CO5300 | QSPI | 280×456，16.7M 彩色，RGB565 | QSPI 高速显示接口 |
| 触摸 | FT3168 电容触摸 | I2C | - | 触控操作 |
| IMU | QMI8658C 6 轴传感器 | I2C | 7-bit 地址 0x6B | 3 轴加速度 + 3 轴陀螺仪 |
| Micro SD | SD 卡槽 | SPI / SDMMC | 支持容量 < 64G | 存储扩展 |
| 电池采样 | 分压到 ADC | ADC | - | 系统电压检测 |
| USB Type-C | ESP32-S3 原生 USB | USB | 下载、日志 | 供电和调试 |
| 充电管理 | 锂电池充电电路 | 电源 | 单节锂电池 3.7V-4.2V | PH1.25 / MX1.25 电池接口 |
| BOOT 按键 | Key / BOOT | GPIO | 下载模式 / 自定义按键 | 长按+复位进入下载模式 |
| RST 按键 | Reset | 复位 | - | 系统复位 |
引脚定义
在使用 ESP32-S3-Touch-AMOLED-1.64 板上预留的 GPIO 端子时需注意接线颜色和对应功能，避免接线惯性导致烧坏开发板。

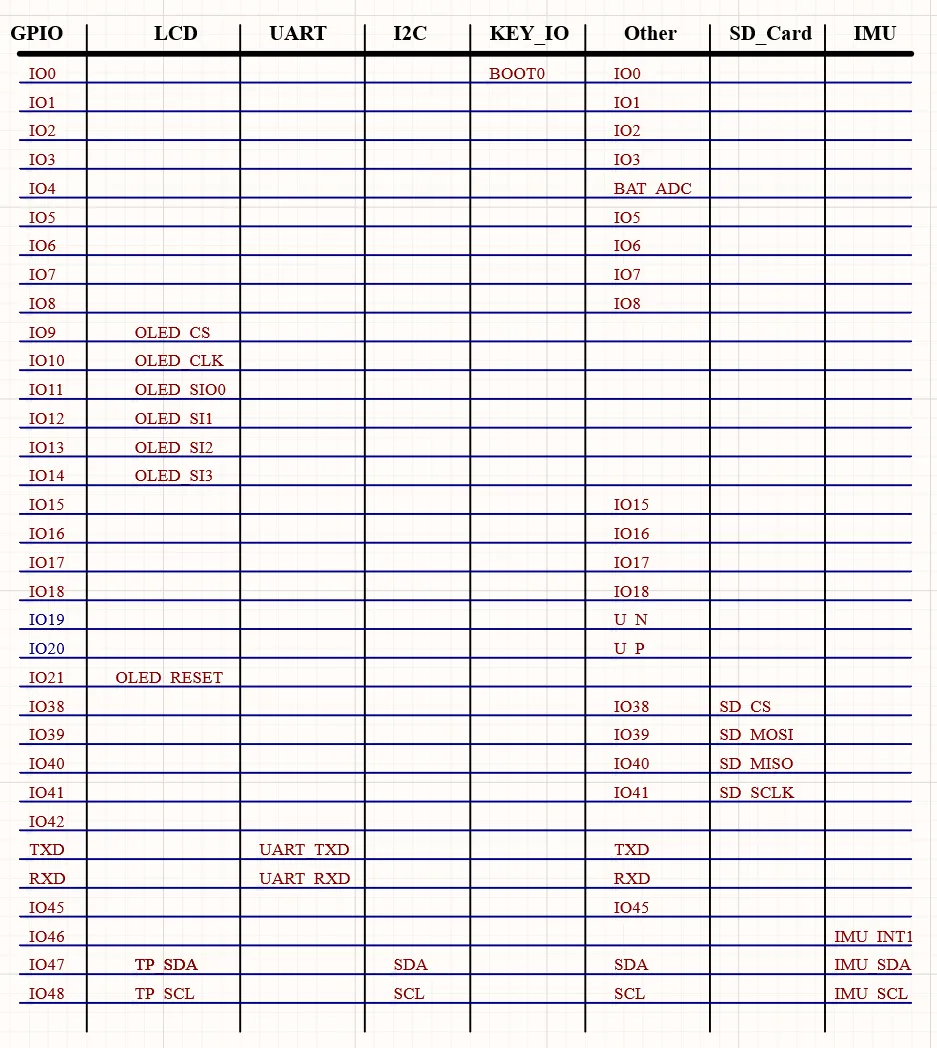

V1

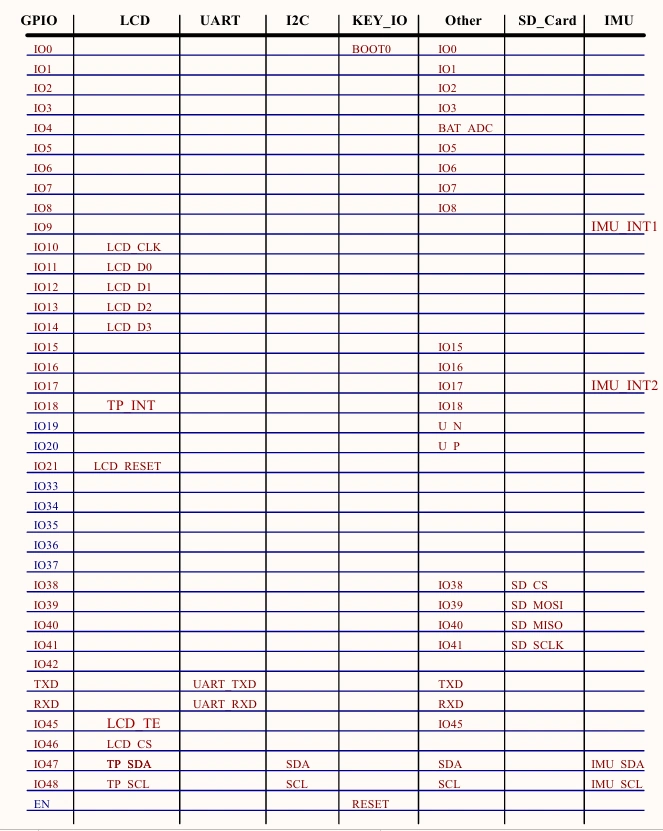

V2
扩展口
| 类型 | 信号 |
|---|---|
| 电源 | 5V / 3V3 / GND |
| I2C | SCL / SDA |
| UART | TX / RX |
| USB | USB_N / USB_P |

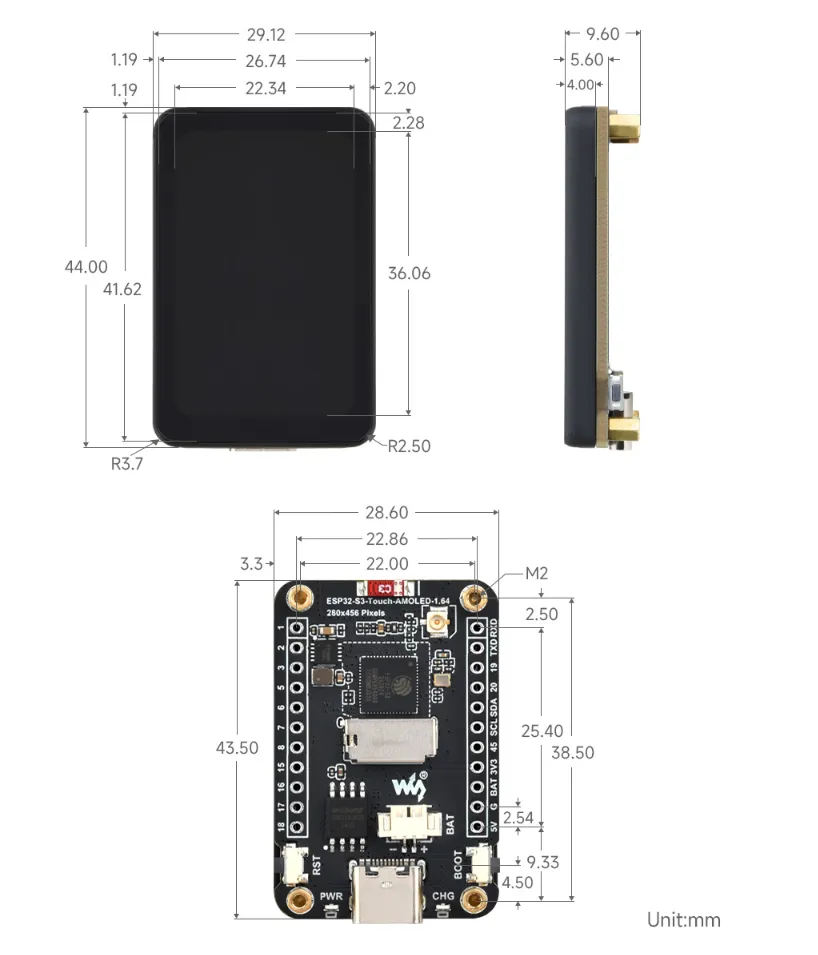

产品尺寸
开发方式
ESP32-S3-Touch-AMOLED-1.64 支持 Arduino IDE 和 ESP-IDF 两种开发框架，为开发者提供灵活的选择，您可以根据项目需求和个人偏好选择合适的开发工具。
Arduino 通常更容易上手，对初学者和爱好者更加友好。ESP-IDF 提供更完整的开发工具链和更细粒度的系统控制，适合复杂项目或对性能有较高要求的应用。
-
Arduino IDE 是一款便捷灵活、易于上手的开源电子原型平台。无需太多基础知识，简单学习后即可快速开发。Arduino 拥有庞大的全球用户社区，提供海量开源代码、项目示例和教程，以及丰富的库资源，封装了复杂功能，让开发者能够快速实现各种功能。您可以参考 Arduino IDE 开发环境搭建教程 完成初始设置，教程中同时提供了相关示例程序供参考。
-
ESP-IDF 全称 Espressif IoT Development Framework，是乐鑫科技为 ESP 系列芯片推出的专业开发框架。它基于 C 语言开发，包含编译器、调试器、烧录工具等，支持命令行或集成开发环境（如 Visual Studio Code 配合 Espressif IDF 插件）开发，插件提供代码导航、项目管理、调试等功能。我们推荐使用 VS Code 进行开发，具体配置过程可参考 ESP-IDF (VS Code) 开发环境搭建教程，教程中同时提供了相关示例程序供参考。
