ESP32-S3-Touch-AMOLED-2.06 出厂固件使用

为了让用户能够快速了解产品的各个功能，产品默认已经烧录了出厂固件，方便用户了解各个接口的使用。除了 ESP32-S3-Touch-AMOLED-2.06 主机和配套的器件之外，为了能够运行固件，需要准备的器件如下：

器件准备​

  • ESP32-S3-Touch-AMOLED-2.06 ×1
  • Micro SD 卡 ×1（非必需，SD 卡示例需要）

开发板电池安装教程​

信息

拆机时需重点保护线缆区域，该部位连接脆弱，拉扯、扭曲或蛮力操作易导致断裂并影响设备使用。拆机前请明确线缆保护的重要性，拆机时动作需缓慢轻柔，分离外壳与主板时观察线缆连接位置和走向，托住主板或线缆使其保持自然无张力状态，避免强行拆解。


注意事项​

⚠️ USB 下载注意事项（重要）​

开发板使用 USB 下载程序

若出现 无法识别端口 的情况，请进入 Boot 模式：

  1. 按住 BOOT 按键
  2. 连接 USB 至电脑
  3. 松开 BOOT 按键

下载完成后，重新上电运行程序。

固件下载​

  • 示例程序位于 示例程序包 的 esp32-s3-touch-amoled-2.06-main\firmware 目录中。
  • 烧录地址：0x00

固件烧录​

以下步骤适用于烧录本页提供的固件。

  • 下载并解压乐鑫官方烧录工具 Flash Download Tool（下载地址）

  • 运行 Flash Download Tool，根据开发板的主控芯片与下载接口选择对应选项。下图以 ESP32-S3 与 USB 为例，实际选项以产品硬件设计为准

    Flash 固件烧写 步骤 1

  • 参数设置

    • 选择与开发板所对应的 COM 口
    • 选择 BAUD 为最高的 1152000
    • 点击该行的“...”按钮，选择微雪提供的 bin 文件，并在其右侧手动填写本页上方给出的烧录地址（比如 0x00），同时勾选该行最左侧的复选框
    • 点击 START 开始烧录

    Flash 固件烧写 步骤 2

  • 等待烧录完成（烧录过程需要一定时间，请耐心等待）

  • 按下复位键，观察运行现象

    Flash 固件烧写 步骤 3

提示

若出现一直处于“等待上电同步中”的情况，需按住“boot”重新上电，进下载模式即可解决

示例介绍​

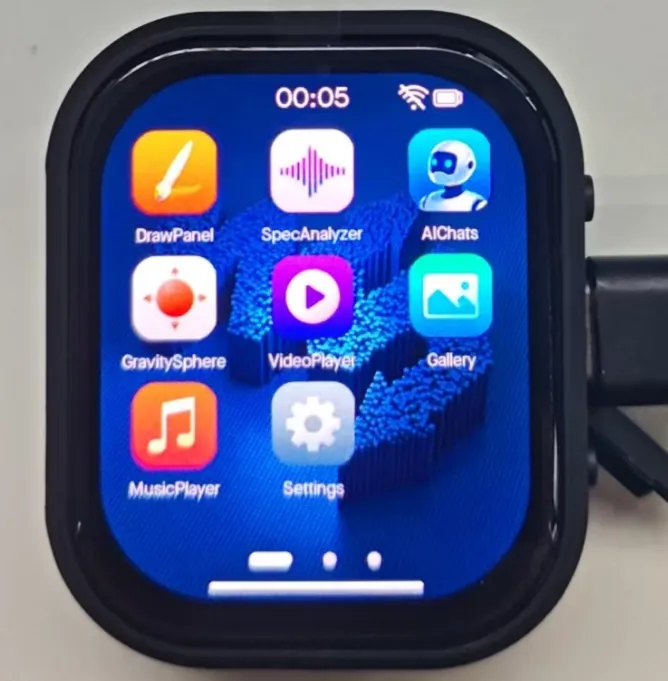

  • 固件使用 brookesia 组件，展示 APP 风格的各种应用程序，包含设置、画板、音乐播放器、视频播放器、音频分析仪、squareline、小智 AI 、重力小球等 APP

APP 示例介绍​

提示
  • 从屏幕底部快速向上滑动后松手，可返回桌面并暂停当前应用。
  • 从屏幕底部向上滑动，并在屏幕中间停留，可查看最近运行的应用。
  • 在最近应用界面左右滑动选择卡片，点击卡片返回应用，向上滑动卡片可关闭该应用。

Calculator APP​

计算器应用，可通过屏幕按键输入数字和运算符，进行基本算术运算。

DrawPanel APP​

触摸绘图板。在白色画布上点击或拖动手指，可绘制红色点和线条。关闭应用后绘图内容会清除。

SpecAnalyzer APP​

实时音频频谱分析仪，通过板载麦克风采集声音，显示双通道频谱及峰值。可以对着麦克风说话或播放声音，观察频谱变化。

若显示麦克风不可用，请先关闭正在使用音频资源的其他应用，再重新打开。

AIChats APP​

小智 AI 语音对话应用，使用板载麦克风采集语音，并通过扬声器播放回复。

  1. 进入 Settings → WLAN，连接可访问互联网的 Wi-Fi。
  2. 打开 AIChats，等待网络连接和服务准备完成。
  3. 首次使用时，若屏幕显示激活码，请按屏幕提示在小智控制面板添加设备并完成绑定。
  4. 进入 Standby 状态后，说出唤醒词 “你好小智” 开始对话。界面会显示聆听、思考和回复状态，以及服务返回的对话文字。
  5. 从屏幕底部快速上滑可返回桌面并暂停对话，需要关闭应用时，在最近应用界面上滑 AIChats 卡片。

本工程默认使用英文状态提示；对话文字和服务端激活提示按服务器返回的内容显示。激活码会在屏幕上显示，当前工程未附带激活码和成功提示的 OGG 语音资源。

如需保存对话文字，可在 Settings → Storage 中打开 Save text history。该功能默认关闭，开启且 SD 卡可用时，会按会话保存 JSONL 文件到 Waveshare/AIChats/，记录内容为文字，不是语音录音。

Gravitysphere APP​

基于 QMI8658 六轴惯性传感器的重力小球应用。

  1. 将开发板水平、静止地放在桌面上，再打开应用。
  2. 保持静止，等待校准进度结束。
  3. 出现小球后，倾斜开发板，小球会随设备姿态移动。
  4. 需要重新校准时，将开发板重新水平放稳，点击屏幕或按下 BOOT 按键。

VideoPlayer APP​

从 SD 卡播放 MJPEG 编码的 AVI 视频，支持播放、暂停、上一段和下一段。

  • 推荐将视频直接放在 SD 卡根目录下的 video/ 文件夹中。
  • 也兼容 Video/、videos/、Videos/、avi/、AVI/、movies/、Movies/ 和 SD 卡根目录。播放器按上述顺序扫描，在首个包含 AVI 文件的目录中建立播放列表。
  • 视频宽度不得超过 410 像素，高度不得超过 502 像素。AVI 是封装格式，视频编码需为 MJPEG，仅修改扩展名不能完成格式转换。
  • 如需播放视频中的声音，音轨应为 16-bit PCM、单声道或双声道；支持的采样率为 8、12、16、24、32、44.1、48 kHz。不支持的音轨会转为无声播放。

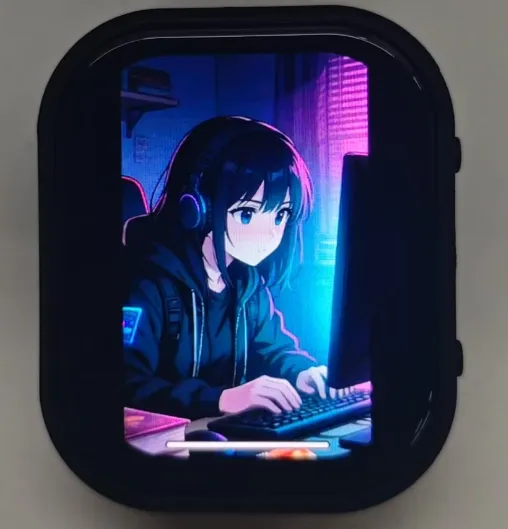

从 SD 卡 photos/ 目录读取并显示照片。

  • 支持基线（Baseline）编码的 .jpg、.jpeg 图片；渐进式 JPEG、PNG 等格式不适用。
  • 单个图片文件不超过 4 MiB，最多载入 128 张。尺寸过大或解码后超出内存限制的图片会被跳过，建议预先缩小图片。
  • 左滑显示下一张，右滑显示上一张，点击图片也可切换到下一张。
  • 长按图片可开启或关闭自动轮播。

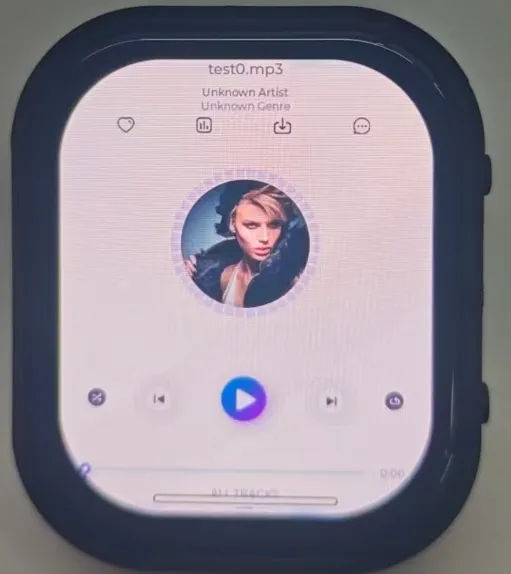

MusicPlayer APP​

音乐播放器可实际播放 SD 卡 music/ 目录下的 MP3/WAV 文件，支持播放、暂停和切换曲目。

使用前请插入 SD 卡并准备音乐文件。若未找到可播放曲目，界面仍会显示播放器布局，但无法播放。当前工程未预置示例歌曲。

Recorder APP​

录音机应用，通过板载麦克风采集声音并保存到 SD 卡。

  1. 插入可用且有剩余空间的 SD 卡，打开 Recorder。
  2. 点击 REC 开始录音，界面显示录音时长和输入电平。
  3. 点击 STOP 停止并完成文件保存。返回桌面或关闭应用也会停止录音。
  4. 在 SD 卡的 Waveshare/Recordings/ 目录中读取录音文件，格式为 24 kHz / 16-bit / 双声道 WAV。

完成网络校时后，录音文件名包含日期和时间；未校时时使用 REC-boot- 前缀。请在停止录音并安全弹出后取卡。

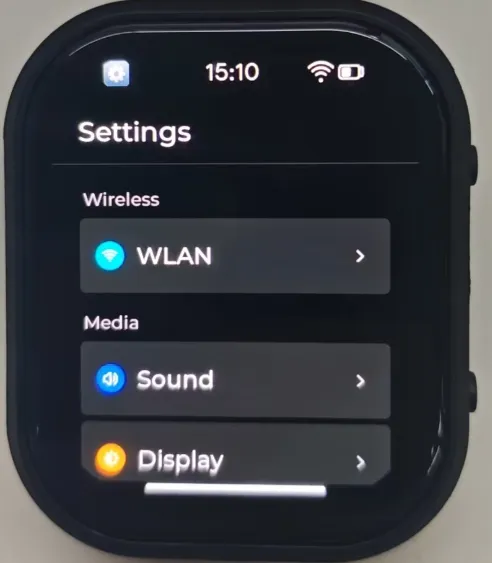

Settings APP​

设置应用包含以下页面：

页面功能与操作
WLAN开启或关闭 Wi-Fi，扫描热点并输入密码连接；当前密码输入流程要求至少 8 个字符，建议使用带密码的 2.4 GHz 热点
Sound调整媒体音量，范围为 0%～95%
Display调整屏幕亮度，范围为 20%～100%
Power显示电池电量、充电状态、电池是否接入，以及 Wi-Fi 连接状态和信号强度
Storage查看 SD 卡状态、容量、可用空间、总线和时钟信息；重新扫描、读写测试、导出诊断、安全弹出，以及设置 AIChats 文字记录
About查看制造商、产品型号和 UI 框架信息

Storage 常用操作：

  • Rescan card：手动重新扫描并尝试挂载 SD 卡。
  • Run 4 MiB test：写入和读取 4 MiB 临时测试数据，显示顺序读写速度和 CRC 校验结果。测试需要 SD 卡具有足够可用空间。
  • Save text history：开启或关闭 AIChats 文字记录。
  • Export diagnostics：将设备、内存、存储和状态信息导出到 Waveshare/Diagnostics/device-diagnostics.txt。
  • Safe eject：安全卸载 SD 卡，成功后再取出卡片。

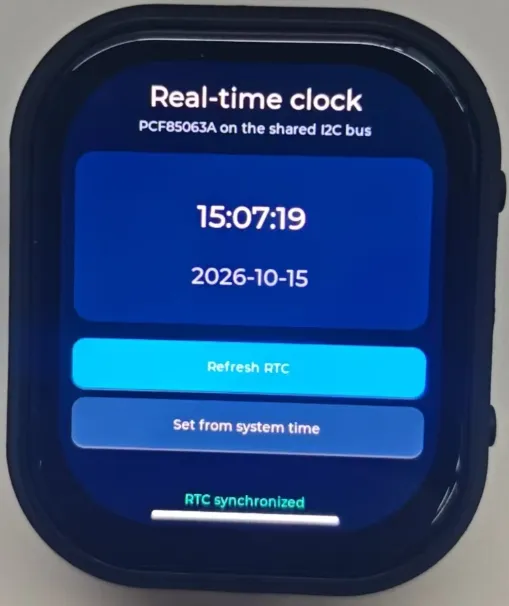

RTC APP​

显示板载 PCF85063A 实时时钟的日期和时间。

  • Refresh RTC：重新读取 RTC 时间。
  • Set from system time：将当前系统时间写入 RTC。建议先连接互联网，等待网络校时完成后再使用；系统时间无效时会提示先同步网络时间。

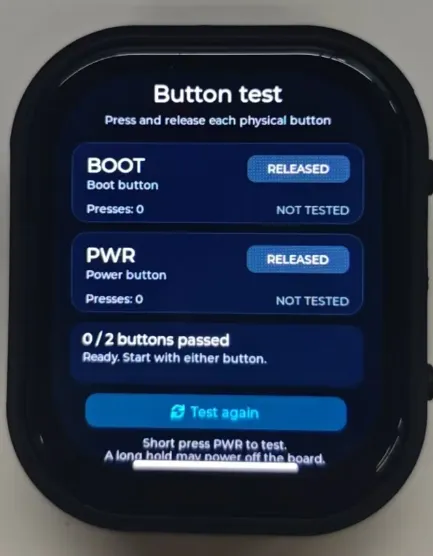

Board I/O APP​

板载按键测试应用，分别显示 BOOT 和 PWR 的按下/释放状态、按键次数和测试结果。

  1. 打开应用，依次短按并松开 BOOT、PWR。
  2. 每个按键完成一次有效的按下和释放后，对应项目显示 PASS。
  3. 点击 Test again 可清除本次结果并重新测试。

测试 PWR 时使用短按，长时间按住可能导致开发板关机。

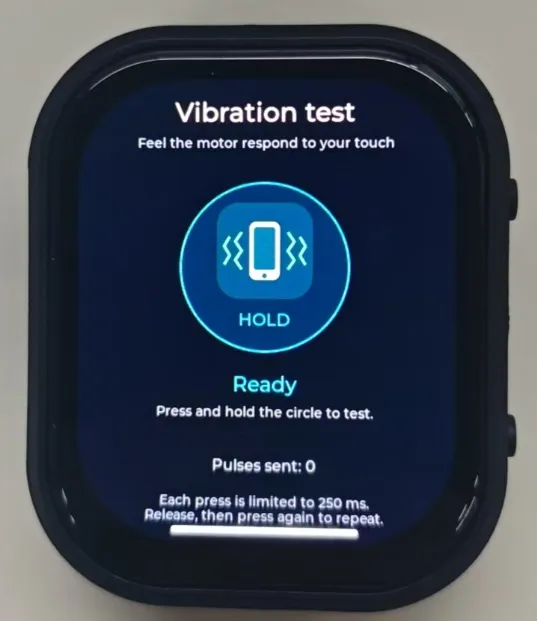

Vibration APP​

板载振动马达测试应用。按住屏幕中央的 HOLD 按钮触发振动，松手可提前停止。每次振动最长 250 ms，需要松手后再次按下才能重复测试，界面显示已发送的振动次数。

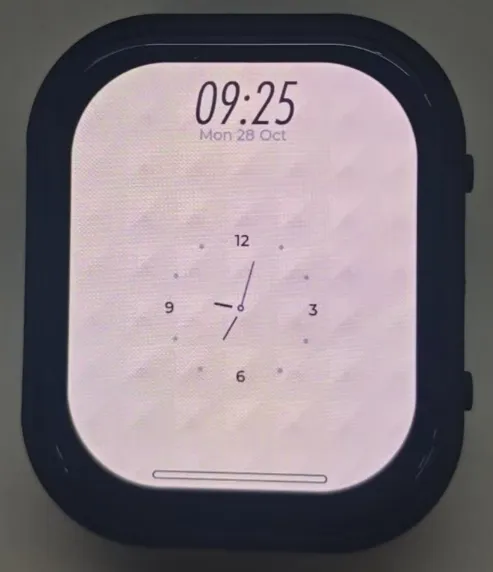

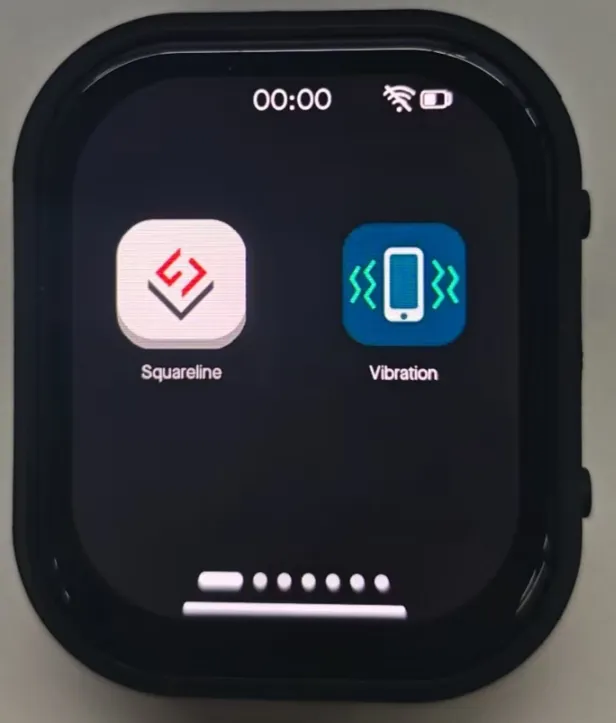

Squareline APP​

展示 SquareLine 制作的时钟、天气、通话、聊天、音乐等交互界面与动画，用于体验 UI 效果。

常见问题​

现象处理方法
应用提示 SD card required检查 SD 卡和文件系统，在 Settings → Storage 中重新扫描，然后返回并重新打开应用
音乐列表为空或没有可播放曲目检查 music/ 中是否有 MP3/WAV 文件；固件未预置示例音乐
图库为空或部分图片不显示检查 photos/ 路径、Baseline JPEG 编码、文件大小和图片尺寸
AVI 文件无法播放或没有声音检查 MJPEG 视频编码、分辨率和 PCM 音轨格式，单纯修改文件扩展名无效
小智提示需要网络或服务异常先检查 WLAN 是否连接、网络是否可访问互联网，并按屏幕提示完成激活后重试
频谱、录音或播放提示音频资源不可用关闭其他正在使用麦克风或扬声器的应用，再重新打开目标应用
安全弹出提示设备忙停止播放、录音等操作，并在最近应用界面关闭相关卡片后重试
RTC 提示先同步网络时间连接可访问互联网的 Wi-Fi，待系统时间更新后再点击 Set from system time
