ESP-IDF

本章节包含以下部分，请按需阅读：

ESP-IDF 入门教程​

初次接触 ESP32 ESP-IDF 开发，想要快速上手？我们为您准备了一套通用的 入门教程。

请注意：该教程使用 ESP32-S3-Zero 作为教学示例，所有硬件代码均基于其引脚布局。在动手实践前，建议您对照手中的开发板引脚图，确认引脚配置无误。

配置 ESP-IDF 开发环境​

信息

对于 ESP32-S3-Touch-AMOLED-2.16 开发板，需要使用 ESP-IDF V5.5 以上版本。

备注

以下内容以 Windows 系统为例，使用 VS Code + ESP-IDF 扩展 的方式进行开发。Mac/Linux 用户请参考 官方说明。

安装 ESP-IDF 开发环境​

  1. 前往 ESP-IDF Installation Manager 下载 ESP-IDF 安装管理器。这是乐鑫最新推出的跨平台安装工具，下文将演示如何使用其离线安装功能。

    在页面中点击 Offline Installer 标签，然后在筛选栏中选择 Windows 操作系统和你要安装的版本。

    下载 EIM 和整合包

    确认选择无误后，点击下载按钮。浏览器将自动同时下载两个文件：一个是 ESP-IDF 离线整合包(.zst)，另一个是 ESP-IDF 安装器(.exe)。

    下载 EIM 和整合包2

    请耐心等待两个文件下载完成。

  2. 下载完成后，双击运行 ESP-IDF 安装器(eim-gui-windows-x64.exe)。

    启动后，可在右上角将界面语言切换为中文。

    切换 EIM 语言

    安装工具会自动检测同一目录下是否存在离线整合包。点击 从存档安装。

    自动检测整合包

    接下来，选择安装路径。建议使用默认路径；若需自定义，请确保路径中不包含中文或空格。确认无误后，点击 开始安装。

    选择安装路径

  3. 当看到如下界面时，表示 ESP-IDF 已安装成功。

    安装成功

  4. 建议同时安装驱动程序。点击 完成安装，然后点击 安装驱动程序。

    用 ESP-IDF 安装管理器安装驱动

安装 Visual Studio Code 与 ESP-IDF 扩展​

  1. 下载并安装 Visual Studio Code。

  2. 安装时建议勾选 通过 Code 打开操作添加到 Windows 资源管理器文件上下文菜单,以便快速打开项目文件夹。

  3. 在 VS Code 中,点击侧边活动栏中的 扩展图标 扩展图标(或使用快捷键 Ctrl + Shift + X)打开 扩展 视图。

  4. 在搜索框中输入 ESP-IDF,找到 ESP-IDF 扩展并点击安装。

    在 VS Code 中搜索并安装 ESP-IDF 扩展

  5. 当 ESP-IDF 扩展版本 ≥ 2.0 时,扩展会自动检测并识别上述步骤中安装的 ESP-IDF 环境,无需手动配置。

示例程序​

ESP-IDF 示例程序位于 示例程序包 的 ESP-IDF 目录中。

示例程序基础例程说明
01_AXP2101通过移植后的 XPowersLib 驱动 AXP2101 获取电源相关数据
02_lvgl_demo_v9LVGL 演示
03_esp-brookesia展示完整手机风格 UI 系统，包含状态栏、导航栏、应用启动器和手势交互等组件
04_Immersive_block通过 QMI8658 六轴传感器采集加速度数据，驱动 LVGL 图形库渲染的随机几何图形跟随设备倾斜方向移动
05_Spec_Analyzer展示实时音频频谱可视化分析仪，以 64 条彩色对称频谱条 + 峰值跟踪的形式，直观呈现音频的频率分布

01_AXP2101​

程序说明​

  • 本示例演示了在使用 ESP-IDF 移植 XPowersLib，通过移植后的 XPowersLib 驱动 AXP2101 获取电源相关数据

硬件连接​

  • 将开发板接入电脑

代码分析​

  • i2c_init：初始化 I2C 主设备，为与其他设备（如 PMU）进行通信做准备
    • 配置 I2C 参数，包括设置主设备模式、指定 SDA 和 SCL 引脚、启用上拉电阻以及确定时钟频率
    • 安装 I2C 驱动，将配置应用到实际的硬件上
  • pmu_register_read：从 PMU 的特定寄存器读取一系列字节数据
    • 进行参数检查，确保传入的参数有效，避免无效的读取操作
    • 分两步进行 I2C 操作，先发送要读取的寄存器地址，然后读取数据。在读取过程中，根据要读取的字节长度进行不同的处理，确保数据的准确读取。同时，处理 I2C 通信过程中的错误情况，返回相应的状态码以便上层代码判断读取是否成功

运行效果​

  • 此示例不会点亮屏幕

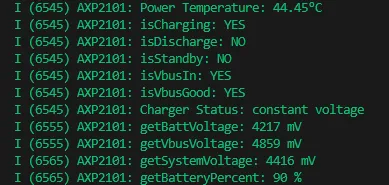

  • 串口监视器显示参数：芯片温度，是否正在充电，是否放电，是否待机状态，Vbus 是否连接，Vbus 是否良好，充电器状态，电池电压，Vbus 电压，系统电压，电池百分比

02_lvgl_demo_v9​

程序说明​

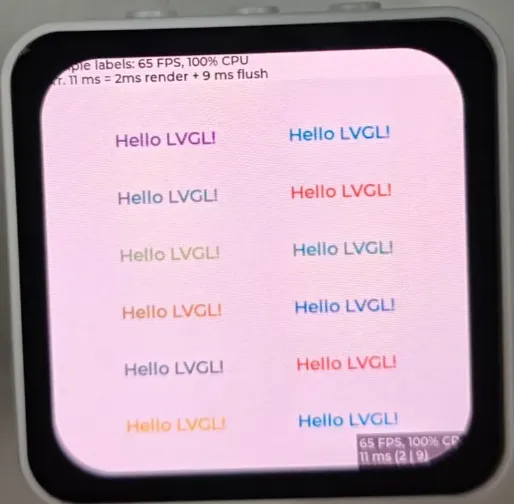

  • 本示例运行 LVGL V9 的示例程序

硬件连接​

  • 将开发板接入电脑

运行效果​

03_esp-brookesia​

程序说明​

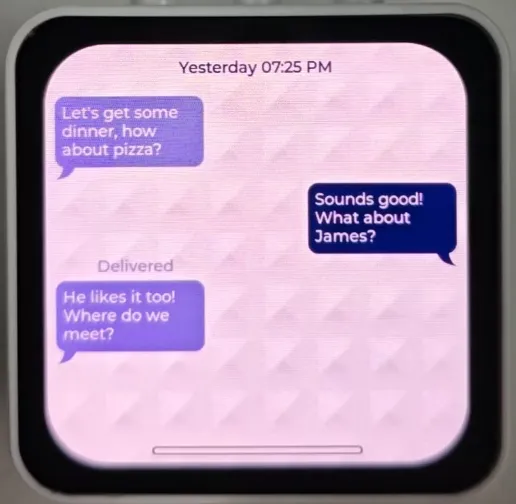

  • 本示例展示完整手机风格 UI 系统，包含状态栏、导航栏、应用启动器和手势交互等组件

硬件连接​

  • 将开发板接入电脑

运行效果​

04_Immersive_block​

程序说明​

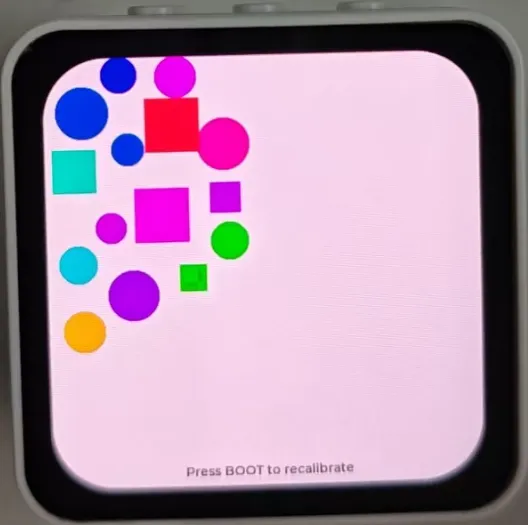

  • 本示例通过 QMI8658 六轴传感器采集加速度数据，驱动 LVGL 图形库渲染的随机几何图形跟随设备倾斜方向移动

硬件连接​

  • 将开发板接入电脑

代码分析​

  • generate_random_shapes()：随机图形生成
    • 初始化随机数种子（基于系统时间），重置图形计数
    • 循环尝试生成图形，最多尝试 100 次获取有效位置（不与已生成图形重叠）
    • 有效位置判定：图形中心在屏幕内，且与所有已生成图形无重叠
    • 有效位置：更新 LVGL 对象位置（lv_obj_set_pos），存入图形数组
    • 无效位置：删除该 LVGL 图形对象，避免内存泄漏
  • perform_level_calibration()：水平校准核心函数
    • 采集 200 个加速度样本，计算 X/Y 轴平均值作为偏差值（accel_bias_x/y）
    • 检测样本波动范围（X/Y 轴范围大于 0.1 则判定校准不稳定，自动重试）
    • 校准完成后设置 calibration_done 标志，打印偏差信息

运行效果​

05_Spec_Analyzer​

程序说明​

  • 本示例展示实时音频频谱可视化分析仪，以 64 条彩色对称频谱条 + 峰值跟踪的形式，直观呈现音频的频率分布

硬件连接​

  • 将开发板接入电脑

代码分析​

  • timer_cb：LVGL 定时器回调函数，负责频谱可视化渲染
    • 画布与图层初始化：获取画布对象，初始化 LVGL 图层（图层渲染可提高刷新效率，避免闪屏），清屏（黑色背景）
    • 基础参数计算：计算频谱条宽度（画布宽度 / 64）、画布中心 Y 坐标（用于对称绘制）、频谱条间隙
    • 遍历渲染 64 条频谱条
    • 图层渲染完成：调用 lv_canvas_finish_layer 提交图层渲染，更新画布显示
  • lv_example_canvas_10：画布初始化
    • 静态绘制缓冲区定义：使用 LV_DRAW_BUF_DEFINE_STATIC 定义 300×150 像素的 RGB565 格式绘制缓冲区
    • 画布创建：创建 LVGL 画布对象，设置尺寸并居中显示，绑定静态绘制缓冲区
    • 定时器创建：创建 33ms 定时器，绑定 timer_cb 回调函数，并将画布对象作为用户数据传入，实现定时渲染

运行效果​
