ESP32-S3-Touch-AMOLED-2.16 出厂固件使用

为了让用户能够快速了解产品的各个功能，产品默认已经烧录了出厂固件，方便用户了解各个接口的使用。除了 ESP32-S3-Touch-AMOLED-2.16 主机和配套的器件之外，为了能够运行固件，需要准备的器件如下：

器件准备​

  • ESP32-S3-Touch-AMOLED-2.16 ×1
  • Micro SD 卡 ×1（非必需，SD 卡示例需要）

产品组装说明​

注意

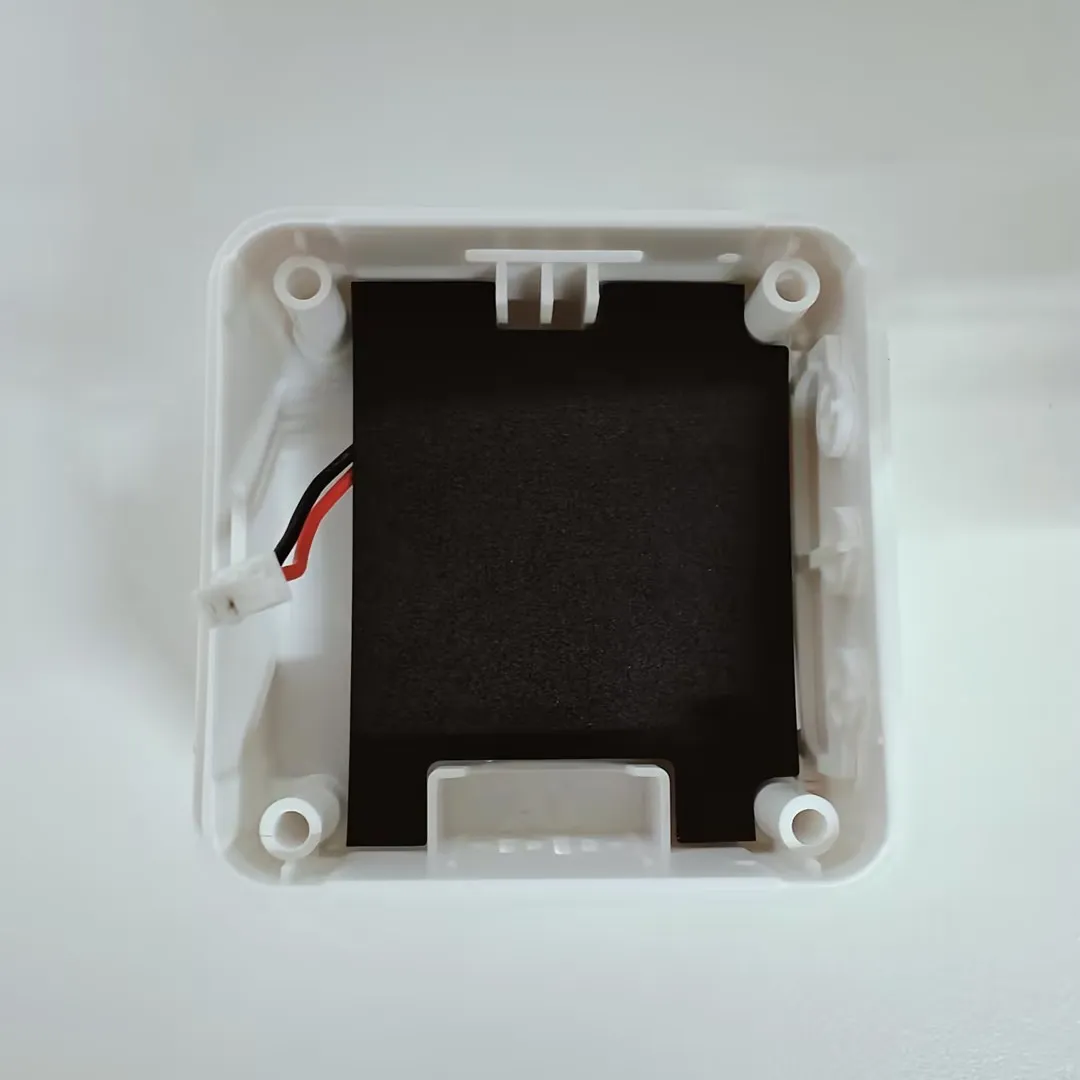

安装电池时，组装 PC 绝缘片有绝缘及阻燃的作用，用于隔开电池和 PCB 板

注意事项​

⚠️ USB 下载注意事项（重要）​

开发板使用 USB 下载程序

若出现 无法识别端口 的情况，请进入 Boot 模式：

  1. 按住 BOOT 按键
  2. 连接 USB 至电脑
  3. 松开 BOOT 按键

下载完成后，重新上电运行程序。

固件下载​

  • 示例程序位于 示例程序包 的 esp32-s3-touch-amoled-2.16-main\firmware 目录中。
  • 烧录地址：0x00

固件烧录​

以下步骤适用于烧录本页提供的固件。

  • 下载并解压乐鑫官方烧录工具 Flash Download Tool（下载地址）

  • 运行 Flash Download Tool，根据开发板的主控芯片与下载接口选择对应选项。下图以 ESP32-S3 与 USB 为例，实际选项以产品硬件设计为准

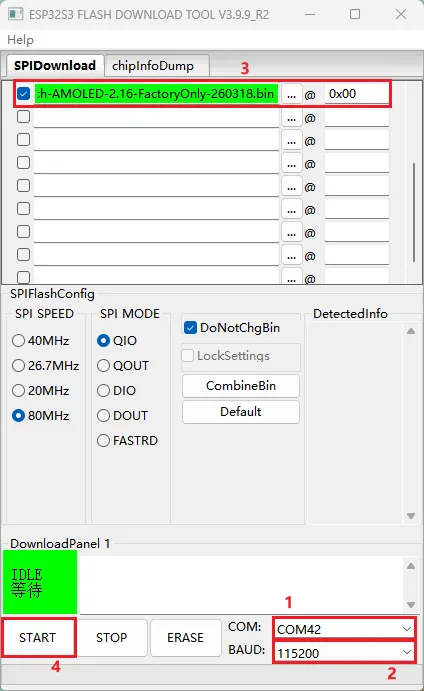

    Flash 固件烧写 步骤 1

  • 参数设置

    • 选择与开发板所对应的 COM 口
    • 选择 BAUD 为最高的 1152000
    • 点击该行的“...”按钮，选择微雪提供的 bin 文件，并在其右侧手动填写本页上方给出的烧录地址（比如 0x00），同时勾选该行最左侧的复选框
    • 点击 START 开始烧录

    Flash 固件烧写 步骤 2

  • 等待烧录完成（烧录过程需要一定时间，请耐心等待）

  • 按下复位键，观察运行现象

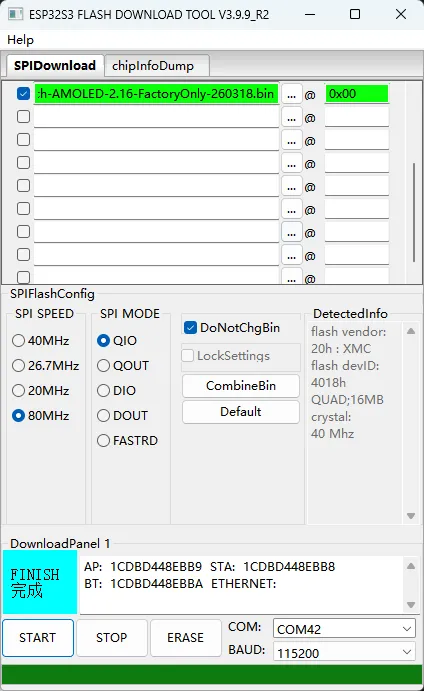

    Flash 固件烧写 步骤 3

提示

若出现一直处于“等待上电同步中”的情况，需按住“boot”重新上电，进下载模式即可解决

示例介绍​

  • 固件使用 brookesia 组件，展示 APP 风格的各种应用程序，包含设置、画板、音乐播放器、视频播放器、音频分析仪、squareline、小智 AI 、重力小球等 APP

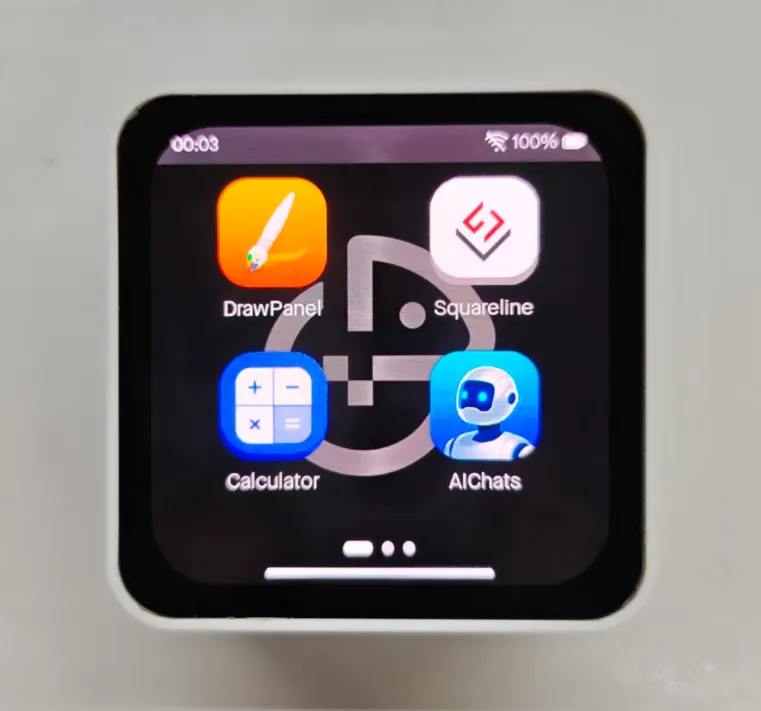

APP 示例介绍​

提示
  • 退出 APP 方式为从底部往上滑动
  • 从底部往上滑动，并停留在屏幕中间可以查看最近运行的 APP 程序，上滑即可销毁关闭 APP 进程

DrawPanel APP​

  • 此示例展示基于触摸屏的绘图板，可进行一些简单的绘制

squareline APP​

  • 此示例展示 squareline 制作的 LVGL demo

Calculator APP​

  • 此示例展示基于触摸屏的计算器，可进行一些简单的计算

AIChats APP​

  • 点击 APP 即可进入小智 AI 应用，跟小智官网适配的版本一致，操作方式相同，双击 boot 按键可以回到 brookesia 界面

SpecAnalyzer APP​

  • 此示例展示实时音频频谱可视化分析仪，可直观呈现音频的频率分布

Gravity Ball​

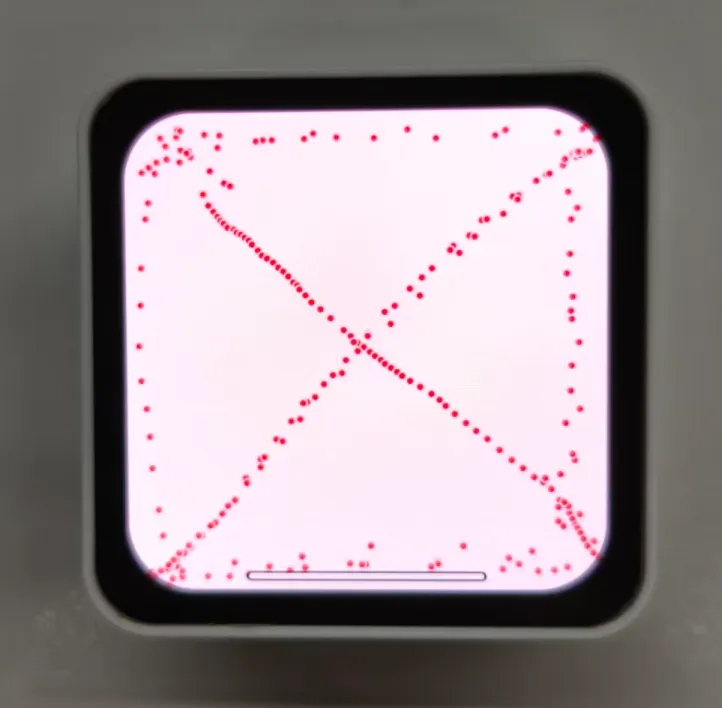

  • 此示例展示基于六轴姿态传感器的重力小球 App, 打开Gravity Ball，此时要完全静止，等屏幕加载条消失，出现小球时，小球会跟随设备的倾斜，转动姿态实时移动

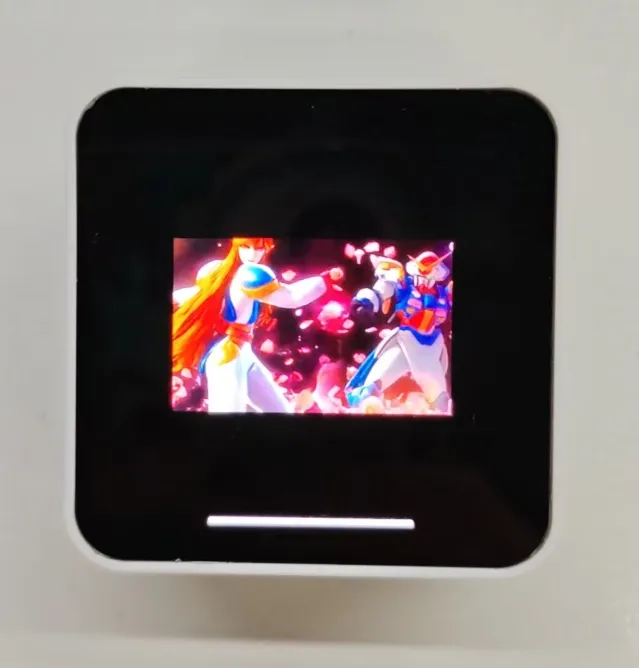

VideoPlayer APP​

  • 此示例展示avi视频播放器，可播放视频文件，可以将avi格式的视频文件，存放在sd卡的avi文件夹下

MusicPlayer APP​

  • 模拟音乐播放器的界面

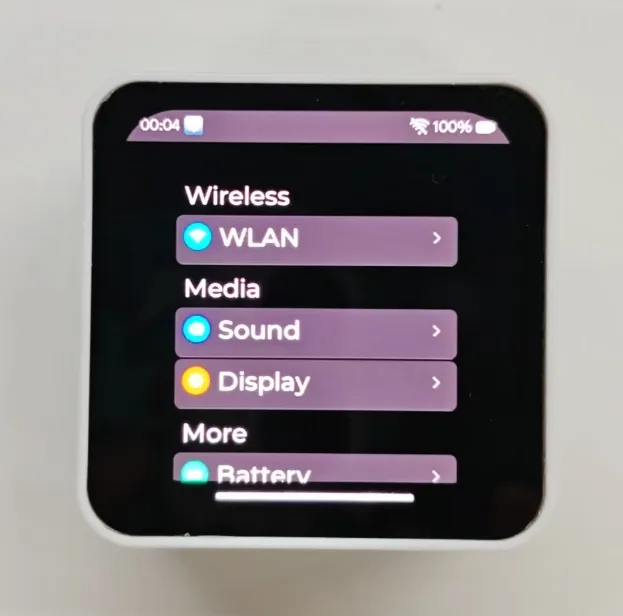

Settings APP​

  • 拥有 WIFI 扫描和配网功能，点击 WIFI 界面 wifi config可以扫描二维码进行配网操作

  • 可以调节显示亮度以及音量大小

  • 显示电池 ADC 电压
