ESP32-S3-Touch-AMOLED-2.41

版本兼容性说明：V1 与 V2 示例程序不通用，请根据 PCB 版本下载对应示例程序

ESP32-S3-Touch-AMOLED-2.41 存在 V1 和 V2 两个硬件版本。由于部分显示、触摸、中断及扩展 IO 的引脚定义发生变化，两个版本的示例程序和固件不能直接混用。请先确认开发板的 PCB 版本，再使用对应版本的原理图、示例程序和固件。

可通过以下标识判断硬件版本：

  • 不带外壳版本：查看 PCB 上的版本丝印；带有 Rev2.0 丝印的是 V2，没有 Rev2.0 丝印的是 V1。
  • 带外壳版本：查看产品上的 QC 标签；贴有 V2 QC 标签的是 V2，没有 V2 QC 标签的是 V1。

V2 相较于 V1 的主要变化：

  • 优化 USB 接口的硬件引出，解决 USB 未方便引出至外部的问题；USB 原生数据引脚保持为 USB_D- = GPIO19、USB_D+ = GPIO20。
  • 优化 RTC 工作电流及锂电池充电电流。
  • 触摸中断引脚由 TP_INT = EXIO2 调整为 TP_INT = GPIO3。
  • 触摸复位引脚由 TP_RESET = GPIO3 调整为 TP_RESET = EXIO1。
  • AMOLED 复位引脚由 OLED_RESET = GPIO21 调整为 OLED_RESET = EXIO0。
  • AMOLED TE 引脚由 OLED_TE = EXIO0 调整为 OLED_TE = GPIO21。
  • RTC 中断引脚由与 IMU_INT1 共用的 EXIO4 调整为独立的 RTC_INT = EXIO2。
  • V2 新增 EXIO_INT = GPIO18；V1 引脚表中的 PWR_EN = EXIO1 在 V2 中不再使用该映射。

ESP32-S3-Touch-AMOLED-2.41

ESP32-S3-Touch-AMOLED-2.41 是一款由微雪（Waveshare）设计的 ESP32 GUI 开发板。搭载 ESP32-S3R8 双核 LX7 处理器（240 MHz），支持 2.4 GHz Wi-Fi 和 Bluetooth 5（LE），内置 512 KB SRAM，叠封 8 MB PSRAM 和 16 MB Flash。板载 2.41 英寸 AMOLED 电容触摸屏（600×450）、RTC、六轴 IMU、SD 卡槽及锂电池充电功能，并引出 UART、GPIO、I2C 和 USB 接口。

如果你在寻找：

  • 用 AI 工具加速开发：可将此页链接发给 AI 工具，以帮助它准确理解板卡硬件、生成可用代码。
  • 用 Arduino IDE 开发：看 Arduino 开发
  • 用 ESP-IDF 开发：看 ESP-IDF 开发
  • 下载原理图、规格书、示例代码：看 相关资料
  • 遇到问题：看 产品 FAQ 或联系 技术支持
SKU产品
28125ESP32-S3-Touch-AMOLED-2.41

板载资源​

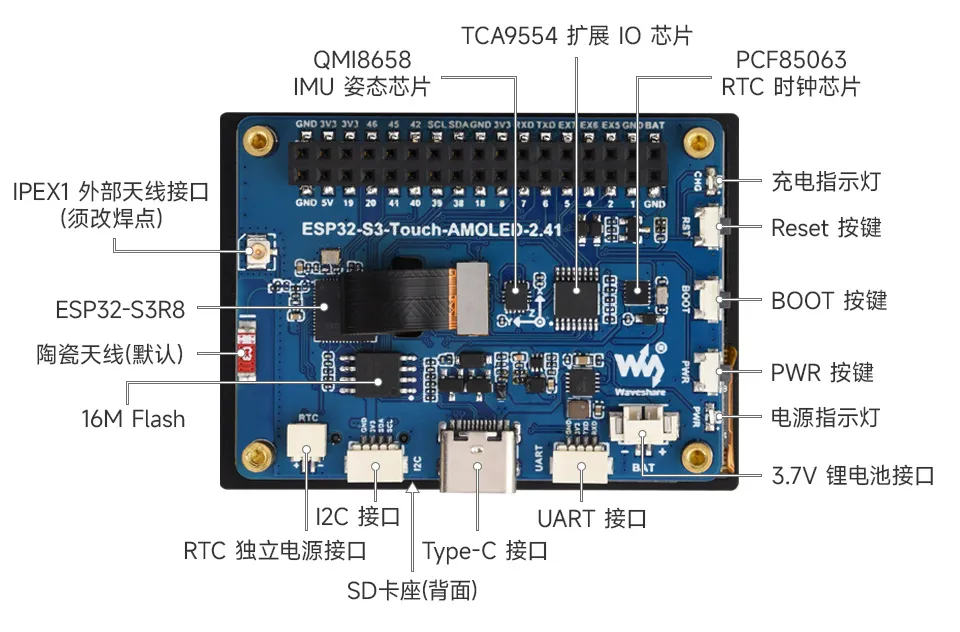

ESP32-S3-Touch-AMOLED-2.41 硬件资源

  1. ESP32-S3R8 Wi-Fi 和蓝牙 SoC，运行频率为 240 MHz，叠封 8 MB PSRAM
  2. W25Q128JVSIQ 16 MB NOR Flash
  3. PCF85063 RTC 时钟芯片
  4. QMI8658 六轴惯性测量单元 (IMU)，包含一个 3 轴陀螺仪和一个 3 轴加速度计
  5. RM690B0 AMOLED 显示驱动芯片，QSPI 接口
  6. FT6336 电容触摸控制芯片，I2C 接口
  7. MX1.25 锂电池接口 MX1.25 2PIN 连接器，可用于接入 3.7 V 锂电池，支持充放电
  8. Type-C 接口 ESP32-S3 USB 接口，用于烧录程序和日志打印
  9. Micro SD 卡槽 支持 SPI/SDMMC 模式，可外接 SD 卡存储图片或文件
  10. 板载贴片天线 支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth® 5 (LE)
  11. PWR 按键 电源功能按键，支持上电检测、单击、长按操作
  12. BOOT 按键
  13. RST 复位按键

AMOLED 参数​

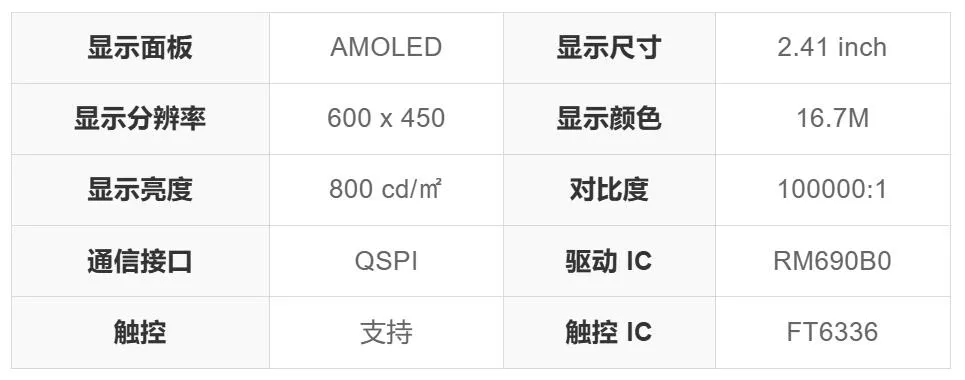

ESP32-S3-Touch-AMOLED-2.41 AMOLED 参数

引脚定义​

在使用 ESP32-S3-Touch-AMOLED-2.41 板上预留的 GPIO 端子时需注意接线颜色和对应功能，避免接线惯性导致烧坏开发板。

有关完整的引脚和电路定义，请根据硬件版本查阅对应版本的原理图。

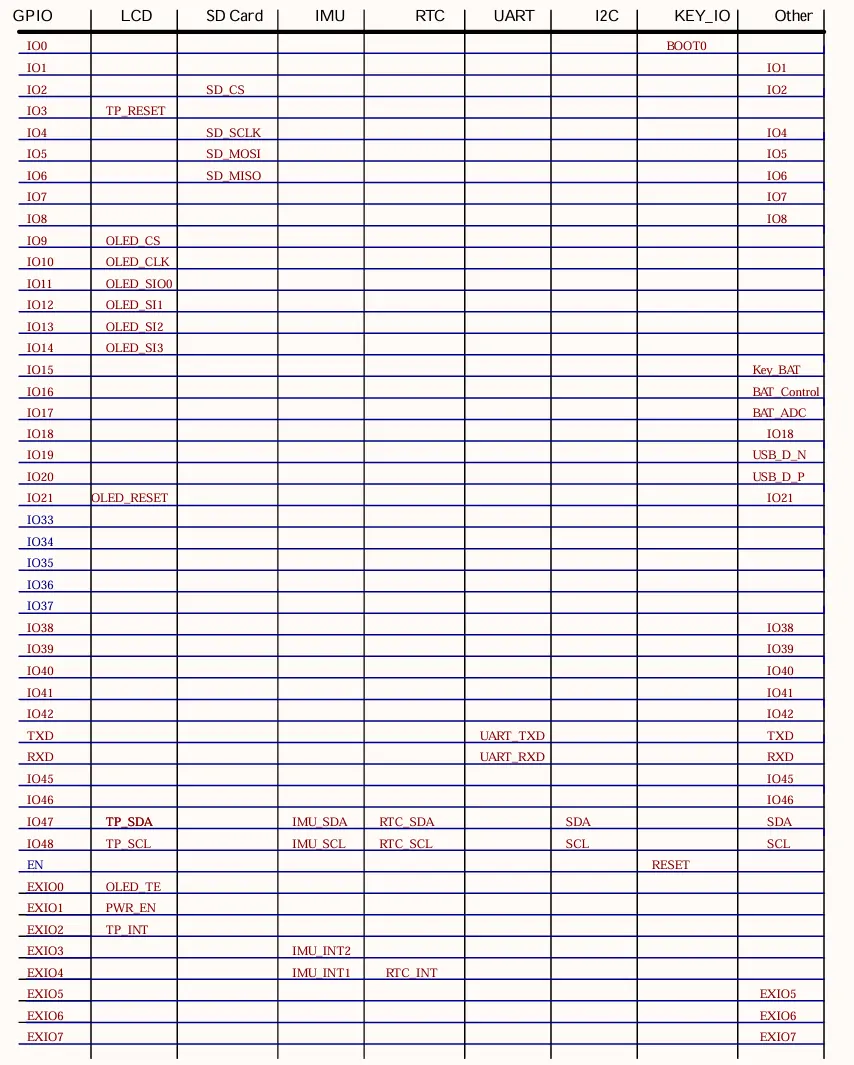

V1 版本接口介绍​

ESP32-S3-Touch-AMOLED-2.41 接口介绍

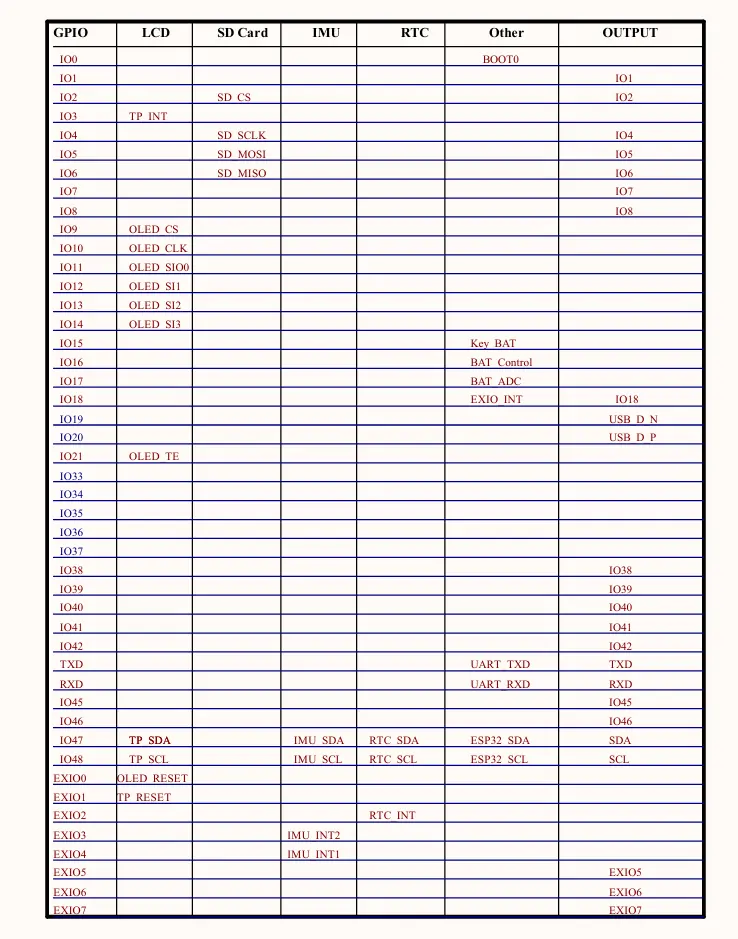

V2 版本接口介绍​

ESP32-S3-Touch-AMOLED-2.41 接口介绍

产品尺寸​

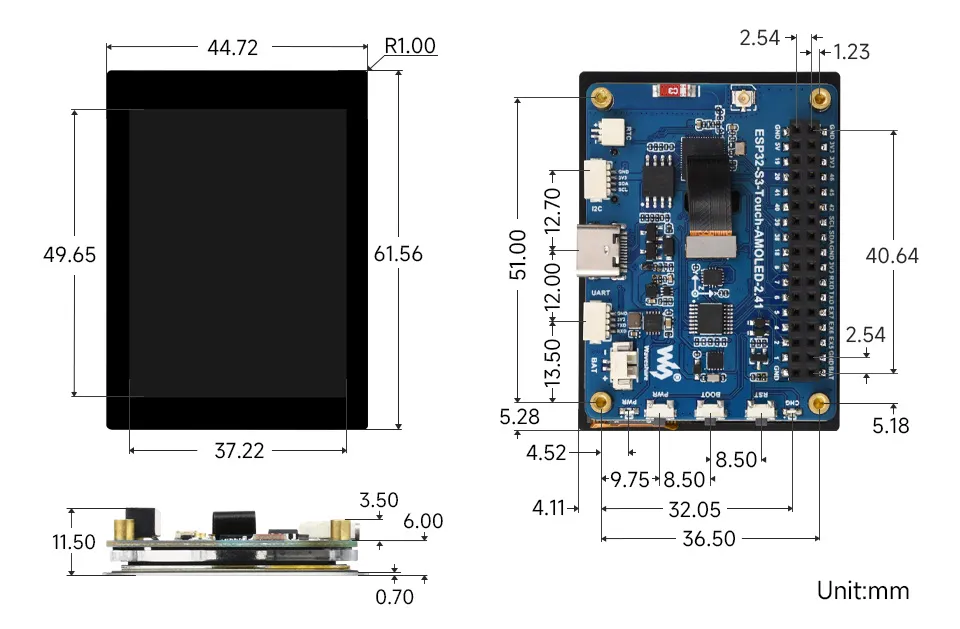

ESP32-S3-Touch-AMOLED-2.41 产品尺寸

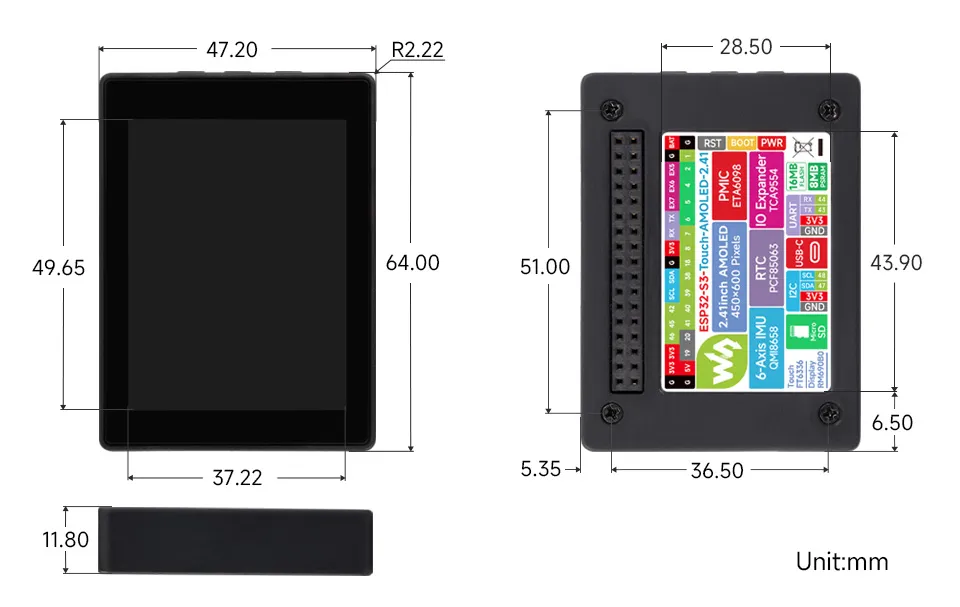

ESP32-S3-Touch-AMOLED-2.41 产品尺寸2

开发方式​

ESP32-S3-Touch-AMOLED-2.41 支持 Arduino IDE 和 ESP-IDF 两种开发框架：

  • Arduino IDE：通过 Arduino ESP32 开发板支持包和配套库进行开发，适合快速验证板载外设功能及编写原型程序。环境配置、依赖库安装和示例程序见 Arduino 开发。
  • ESP-IDF：乐鑫提供的 ESP32 开发框架，包含构建、烧录、串口监视和调试工具，适合需要使用 ESP-IDF 组件、配置系统功能或管理较复杂工程的场景。环境配置和示例程序见 ESP-IDF 开发。

如果需要基于现有示例修改界面或验证硬件功能，可先使用 Arduino IDE；如果需要调用 ESP-IDF 组件、调整底层配置或组织多组件工程，可选择 ESP-IDF。V1 与 V2 的示例程序不通用，开始开发前请先确认硬件版本。
