使用说明

为了让用户能够快速了解产品的各个功能，我们提供了一系列的测试例程，方便客户了解各个接口的使用。除了 ESP32-S3-Touch-LCD-1.54 主机和配套的器件之外，为了能够运行例程，需要准备的器件如下：

器件准备​

  • ESP32-S3-Touch-LCD-1.54 ×1
  • Micro SD 卡 ×1（非必需，SD 卡示例需要）

产品组装说明​

注意

安装电池时，组装 PC 绝缘片有绝缘及阻燃的作用，用于隔开电池和 PCB 板

注意事项​

⚠️ USB 下载注意事项（重要）​

开发板使用 USB 下载程序

若出现 无法识别端口 的情况，请进入 Boot 模式：

  1. 按住 BOOT 按键
  2. 连接 USB 至电脑
  3. 松开 BOOT 按键

下载完成后，重新上电运行程序。

固件下载​

固件烧录​

  • 解压软件资源包（Flash_download_tool）
  • 打开 flash_download_tool_3.9.7.exe 软件，根据开发板的 MCU 和接口选择： ESP32-S3 及 USB

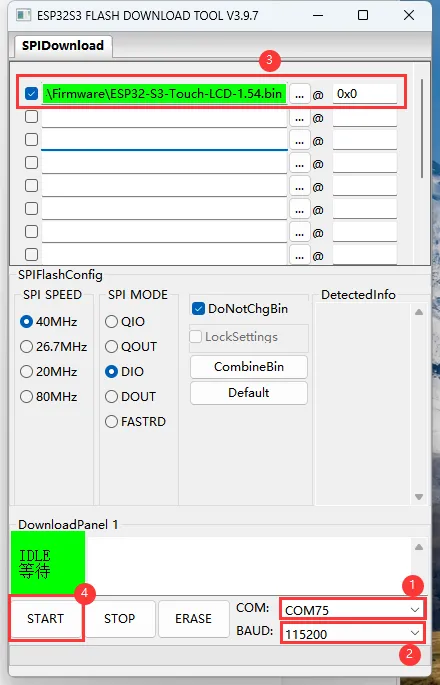

  • 参数设置
    • ①. 选择与开发板所对应的 COM 口
    • ②. 选择 BAUD 为最高的 1152000
    • ③. 点击“...”选择示例程序包提供的ESP32-S3-LCD-1.54-Demo\Firmware或ESP32-S3-Touch-LCD-1.54-Demo\Firmware目录下的 bin 文件，并手动输入下载地址 “0x00”，最左侧勾选
    • ④. 开始烧录

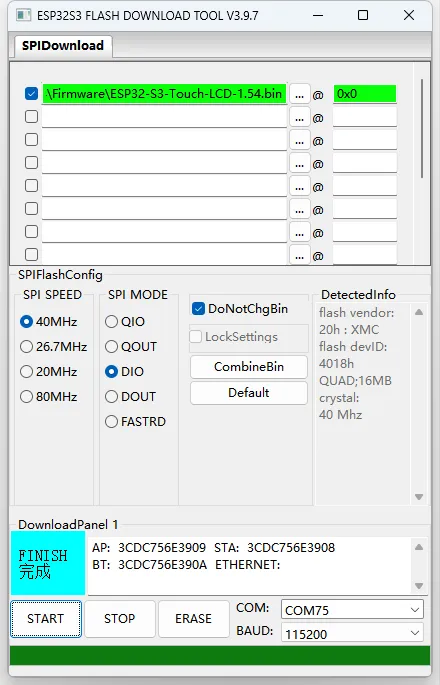

  • 烧录完成（烧录过程需要一定时间，请耐心等待）
  • 按下复位观察现象
注意

若出现一直处于“等待上电同步中”的情况，需按住“boot”重新上电，进下载模式即可解决

示例介绍​

  • 固件使用 brookesia 组件，展示 APP 风格的各种应用程序，包含设置、电子相册、音乐播放器、视频播放器、Spec_Analyzer、squareline、小智 AI 、重力小球等 APP （仅带触控版本支持）

APP 示例介绍​

提示
  • 退出 APP 方式为从底部往上滑动
  • 从底部往上滑动，并停留在屏幕中间可以查看最近运行的 APP 程序，上滑即可销毁关闭 APP 进程

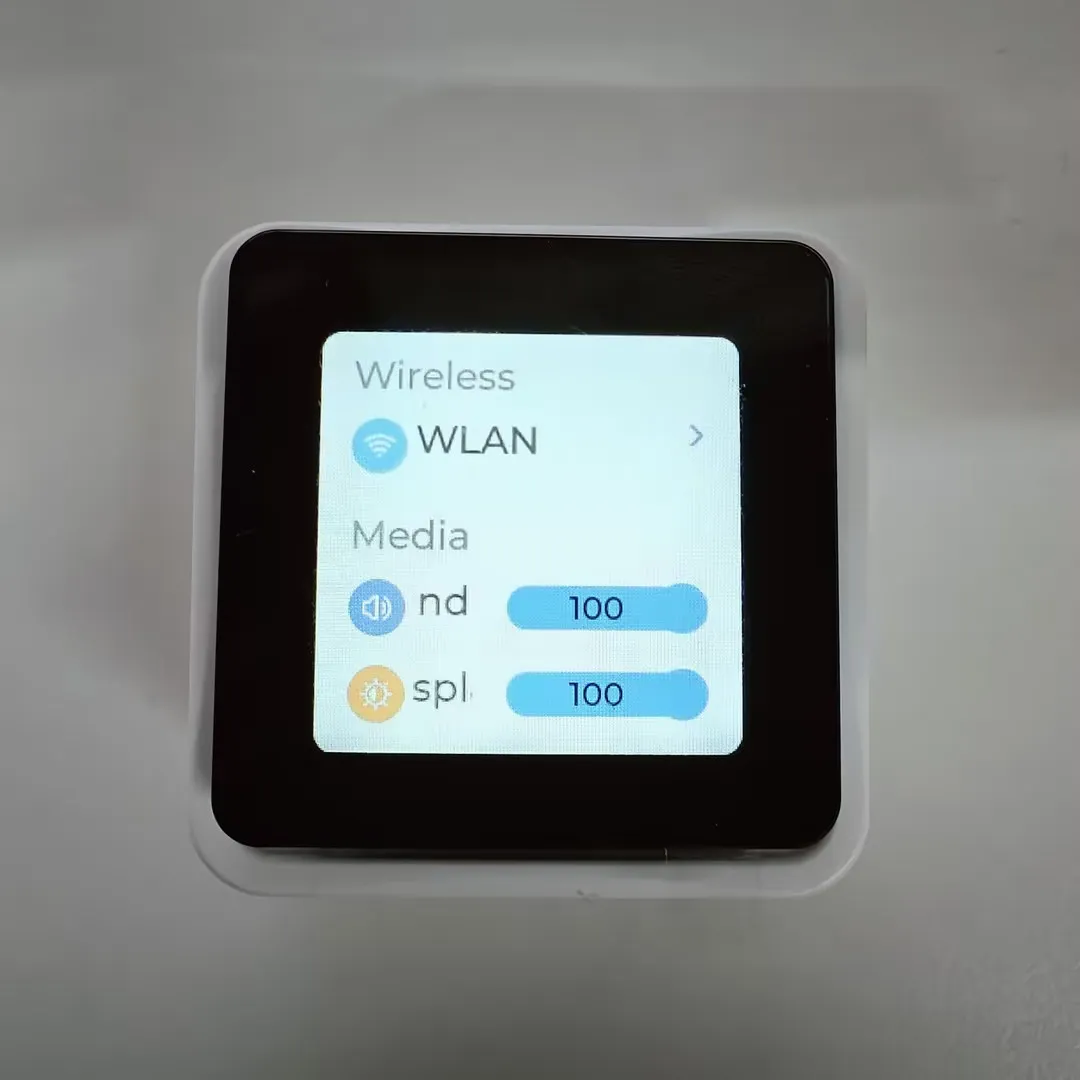

设置 APP​

  • 拥有 WIFI 扫描和配网功能，点击 WIFI 界面 wifi config可以扫描二维码进行配网操作

  • 可以调节显示亮度以及音量大小

  • 显示电池 ADC 电压

  • 产品关于界面，可以查看 MAC 地址

电子相册 APP​

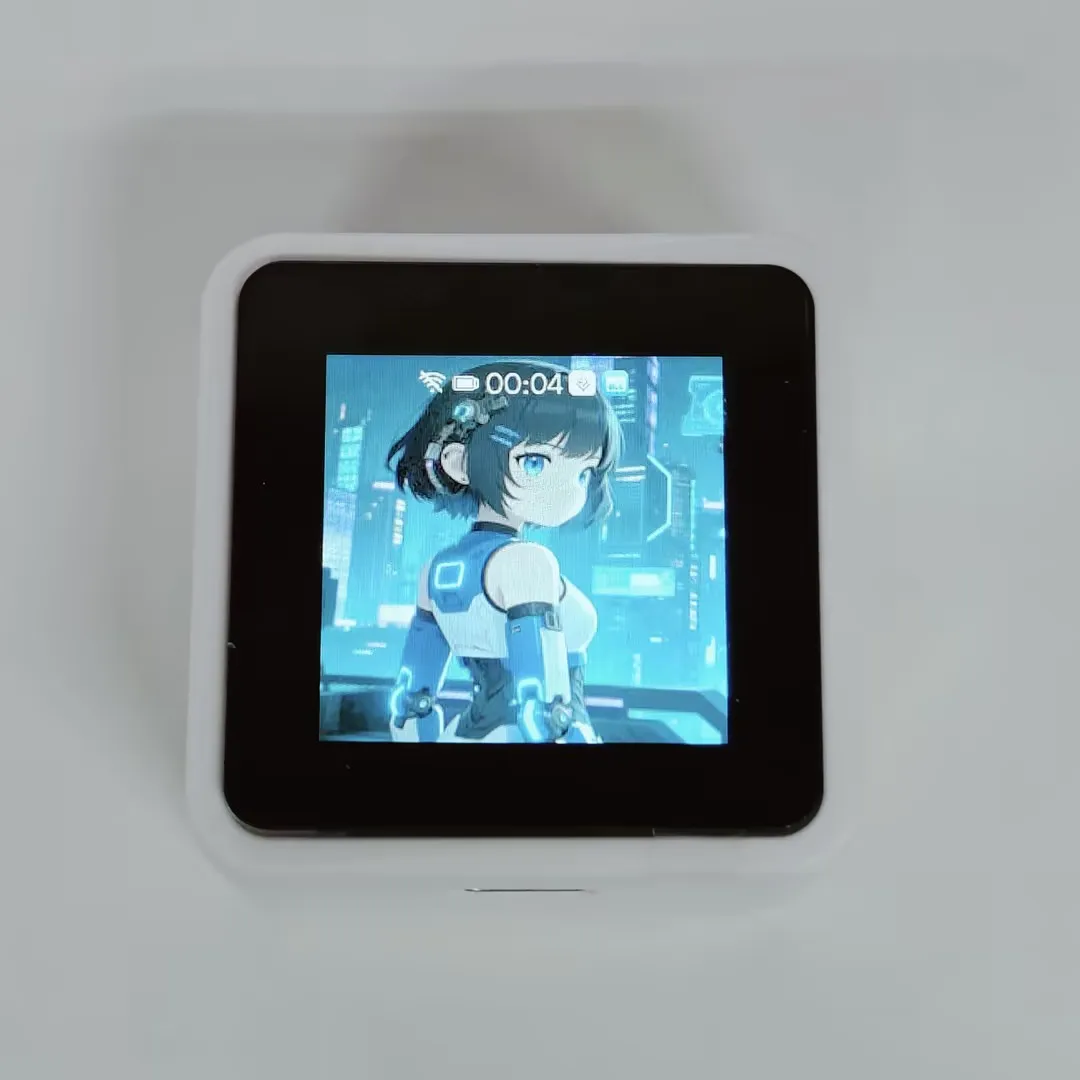

  • 支持 240x240 分辨率的 jpg 图片显示

  • 模拟电子相册的界面，此 APP 需要插入 SD 卡，并将 示例程序 Firmware/sdcard/ 目录下的 photo 文件夹拷贝到 SD 卡根目录

【转换图片】​

  • 可以通过下述步骤自定义图片显示（需要有一定编程基础）

    • 选择想要显示的图片（例如 test.bmp）

    • 安装 ffmpeg 工具

    • 通过 ffmpeg 转换图片文件为 jpg 格式

      ffmpeg -i test.bmp -pix_fmt yuvj420p -q:v 1 -y test.jpg

    • 将转换好的 jpg 格式的文件放入 SD 卡中的 photo 目录下

    • 将 SD 卡插入开发板中

音乐 APP​

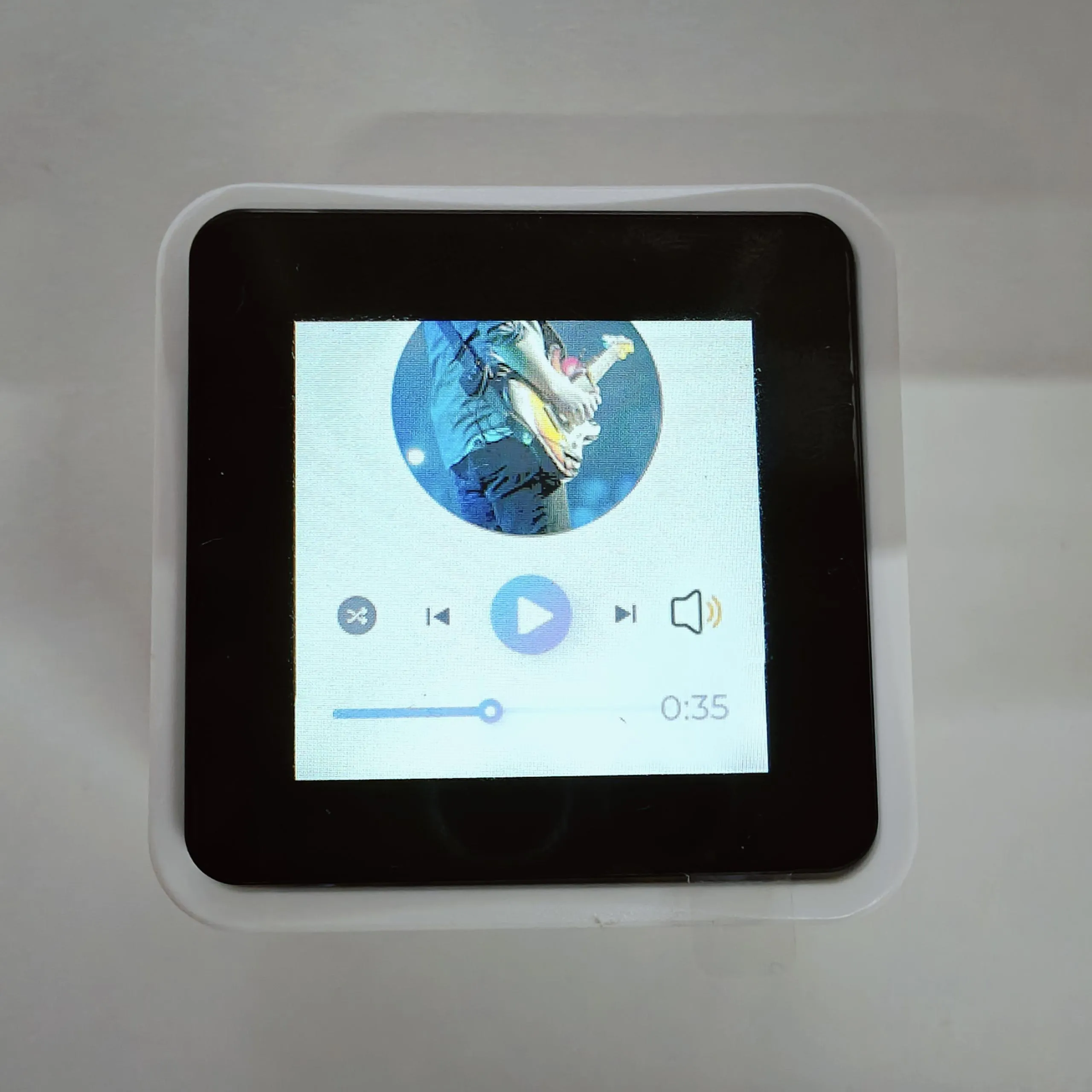

  • 支持 MP3 格式音乐播放

  • 模拟音乐播放器的界面，此 APP 需要插入 SD 卡，并将 示例程序 Firmware/sdcard/ 目录下的 music 文件夹拷贝到 SD 卡根目录

视频 APP​

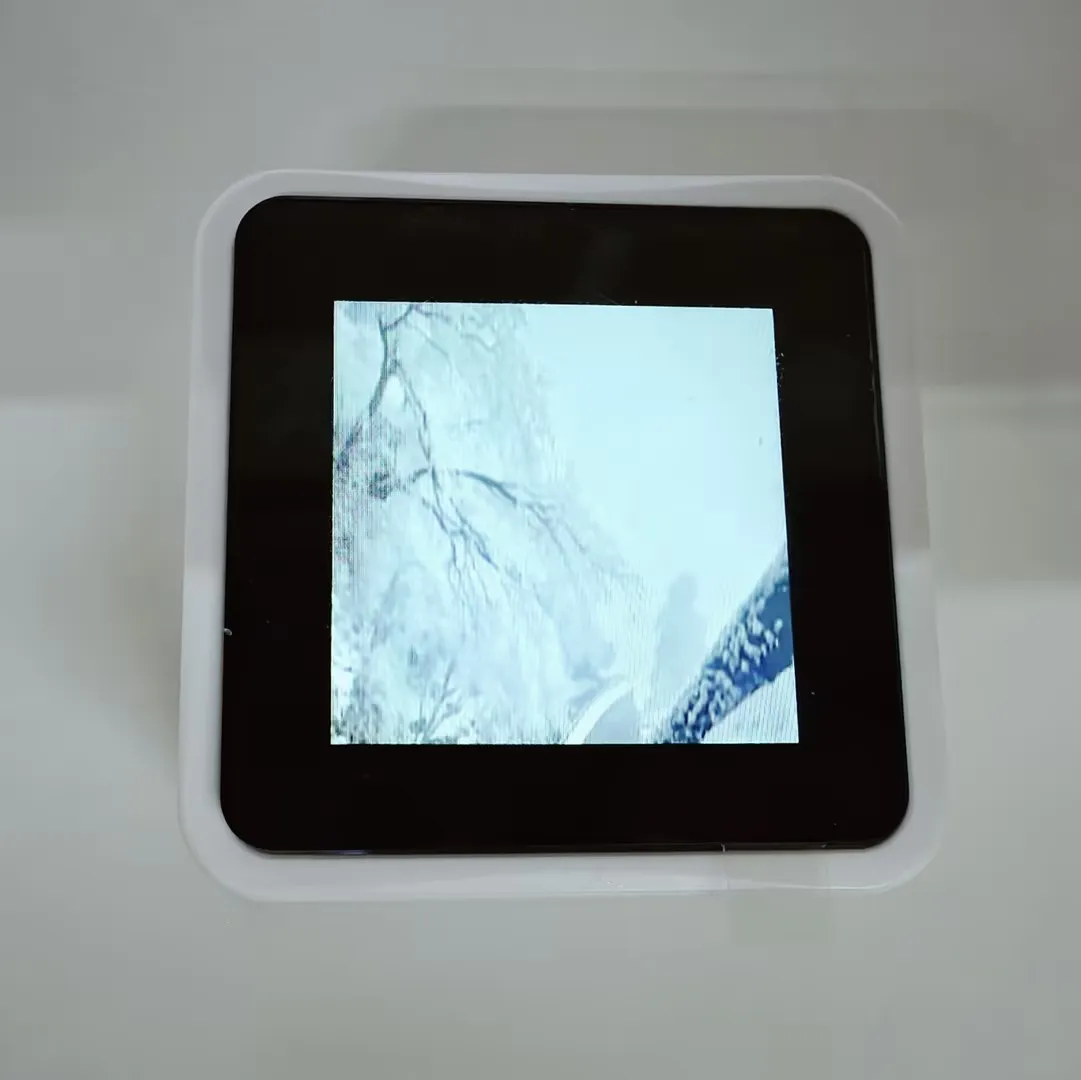

  • 支持 240x240 分辨率的视频播放

  • 模拟视频播放器的界面，此 APP 需要插入 SD 卡，并将 示例程序 Firmware/sdcard/ 目录下的 video 文件夹拷贝到 SD 卡根目录

【自定义视频】​

  • 可以通过下述步骤自定义视频播放片段（需要有一定编程基础）

    • 选择想要播放的视频（例如 a.mp4）

    • 安装 ffmpeg 工具

    • 通过 ffmpeg 转换视频文件为 avi 格式

      ffmpeg -i a.mp4 -vcodec mjpeg -s 240x240 -r 30 -q:v 2 -acodec pcm_s16le -ar 44100 -ac 2 a.avi

    • 将转换好的 avi 格式的文件放入 SD 卡中的 video 目录下

    • 将 SD 卡插入开发板中

电子书 APP​

  • 模拟电子书的界面，此 APP 需要插入 SD 卡，并在 fiction 目录下放入 txt 文件才能正常运行

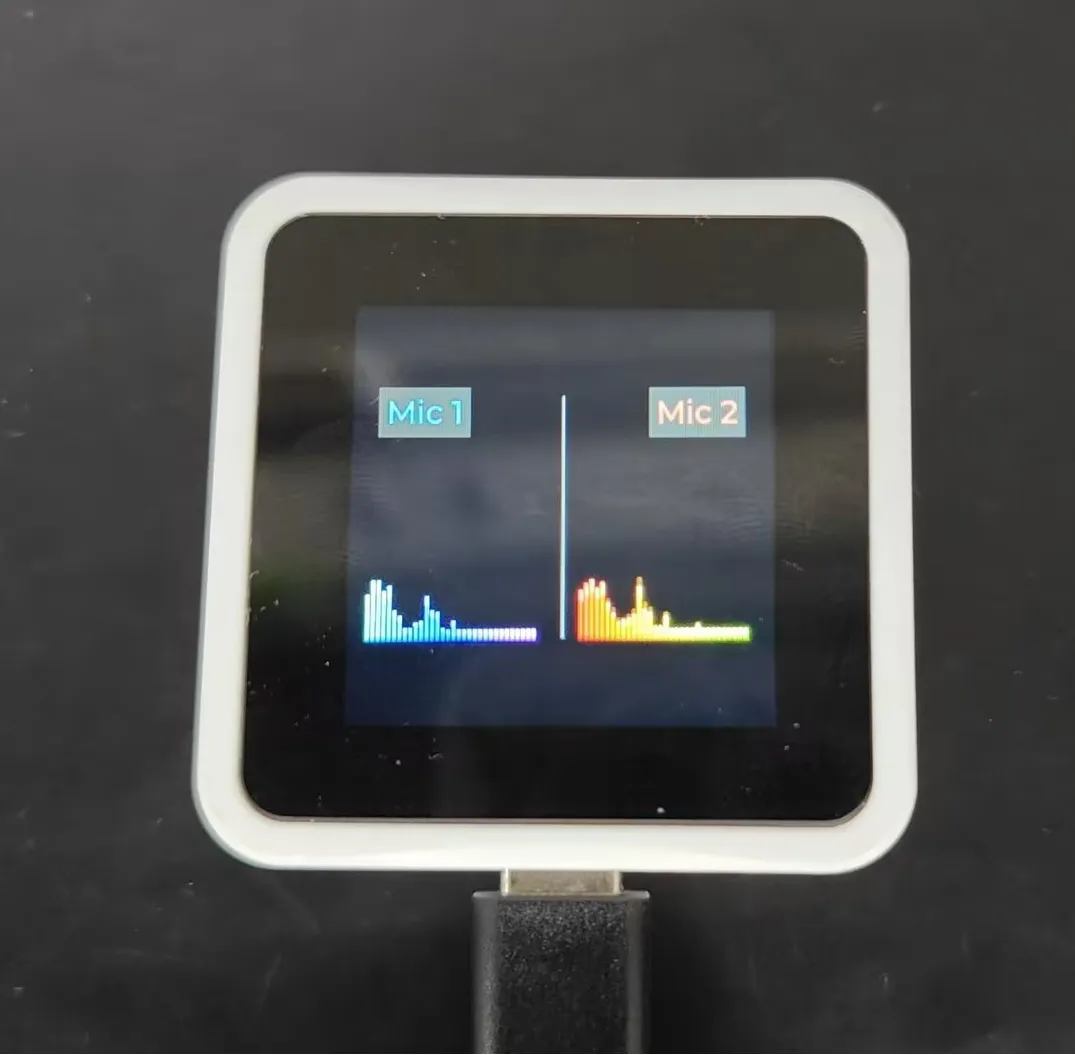

Spec_Analyzer​

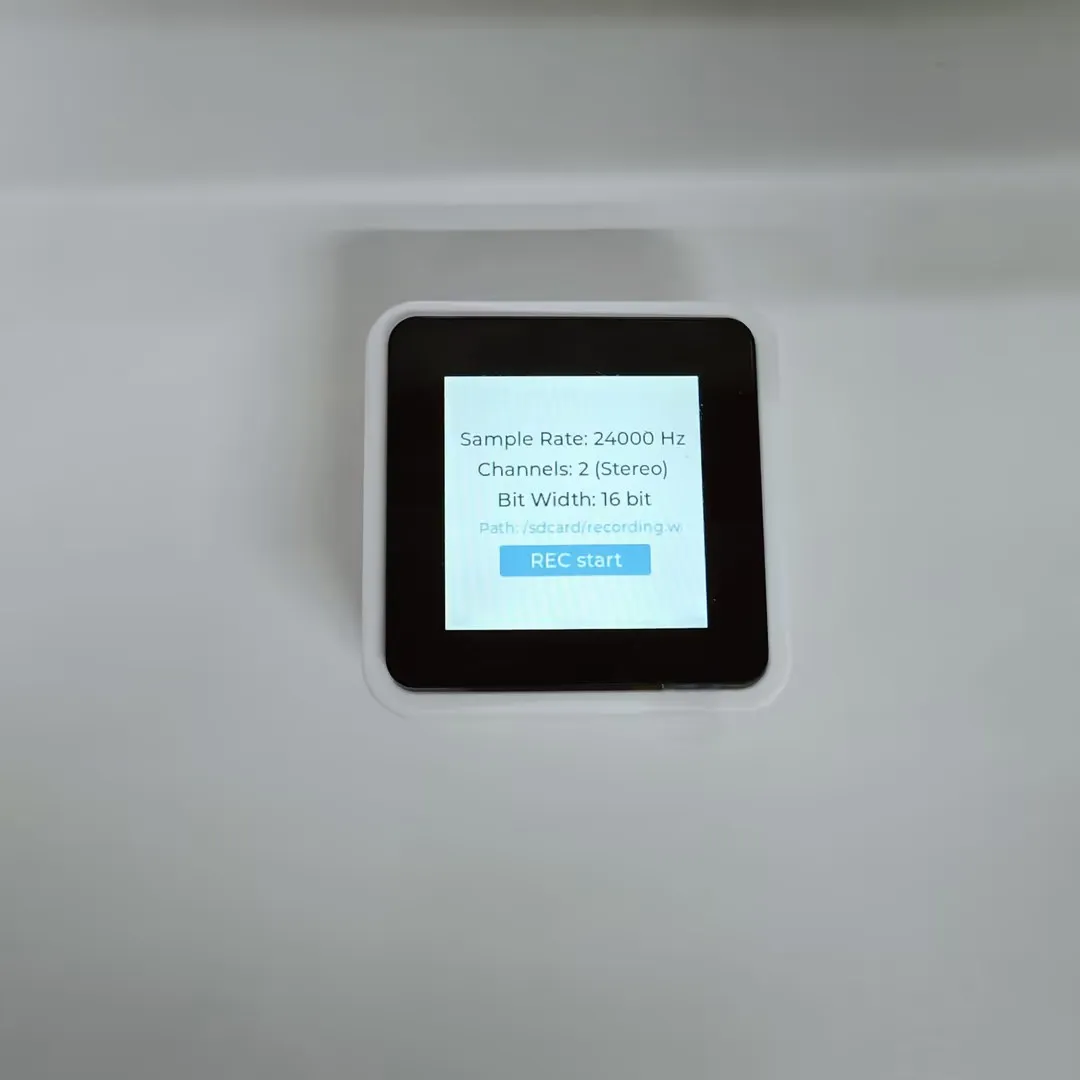

  • 此例程可以进行双麦克风拾音功能测试，频谱随双麦克风拾音而变化

squareline​

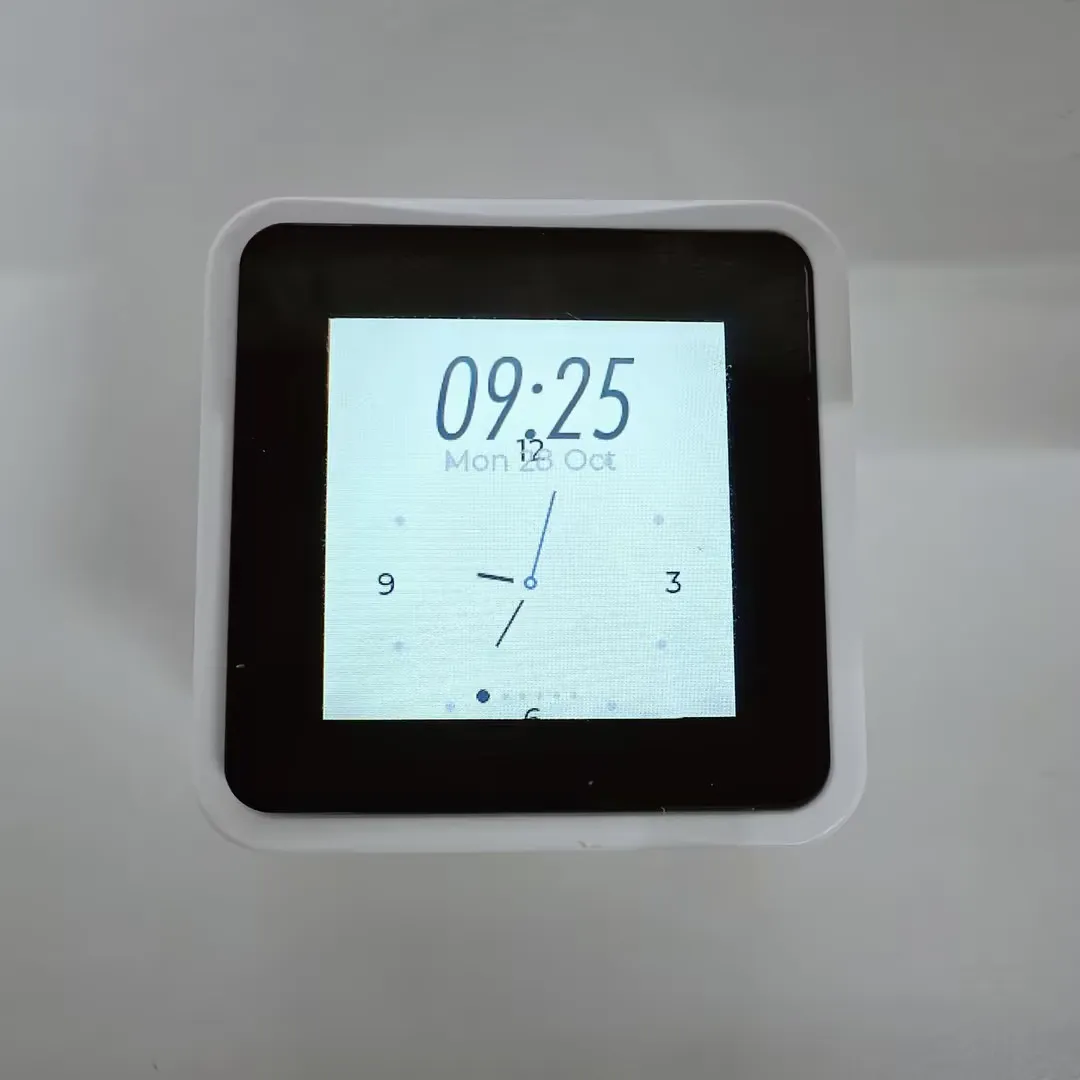

  • 此示例展示 squareline 制作的 LVGL demo

Gravity Ball​

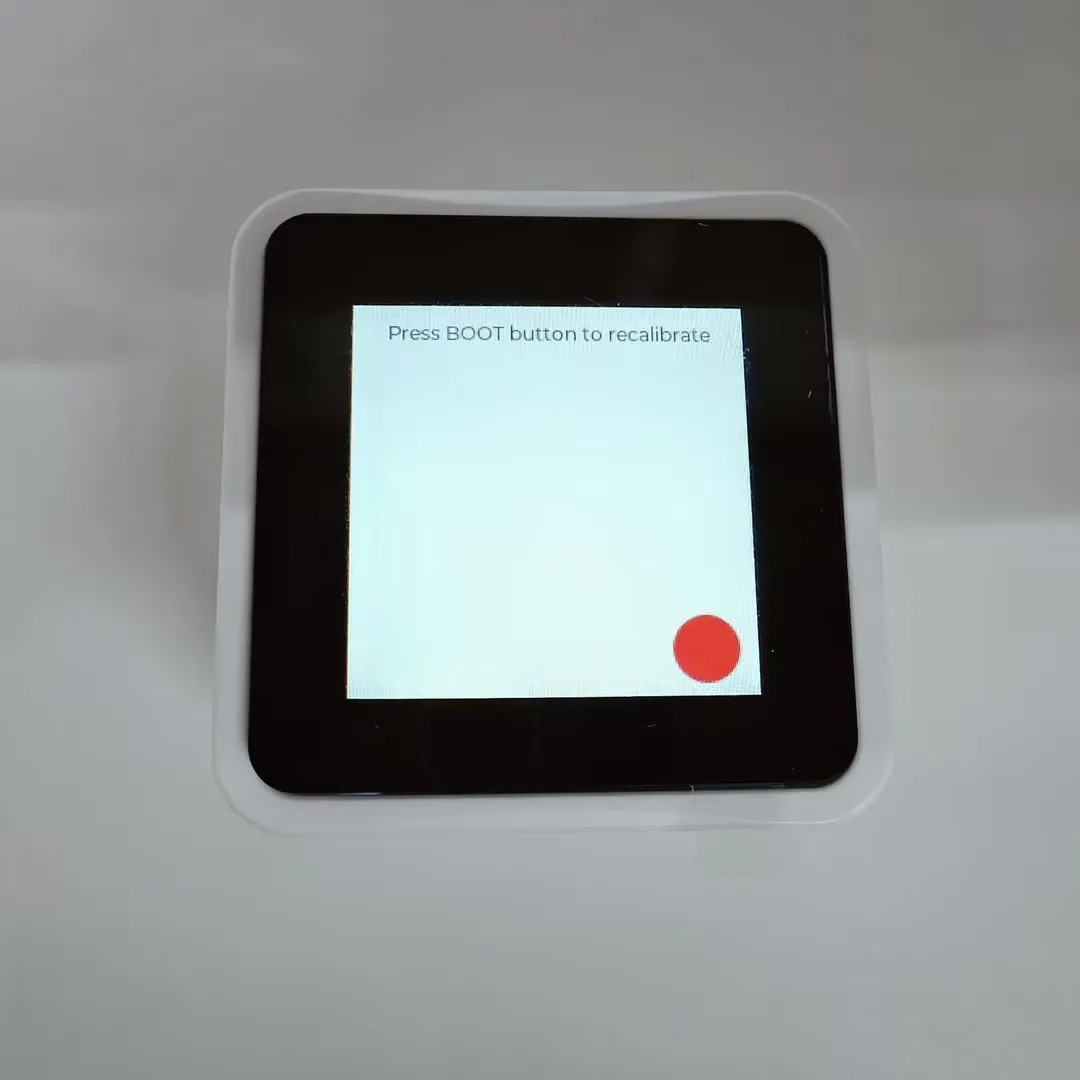

  • 此示例展示基于六轴姿态传感器的重力小球 App, 小球会跟随设备的倾斜，转动姿态实时移动

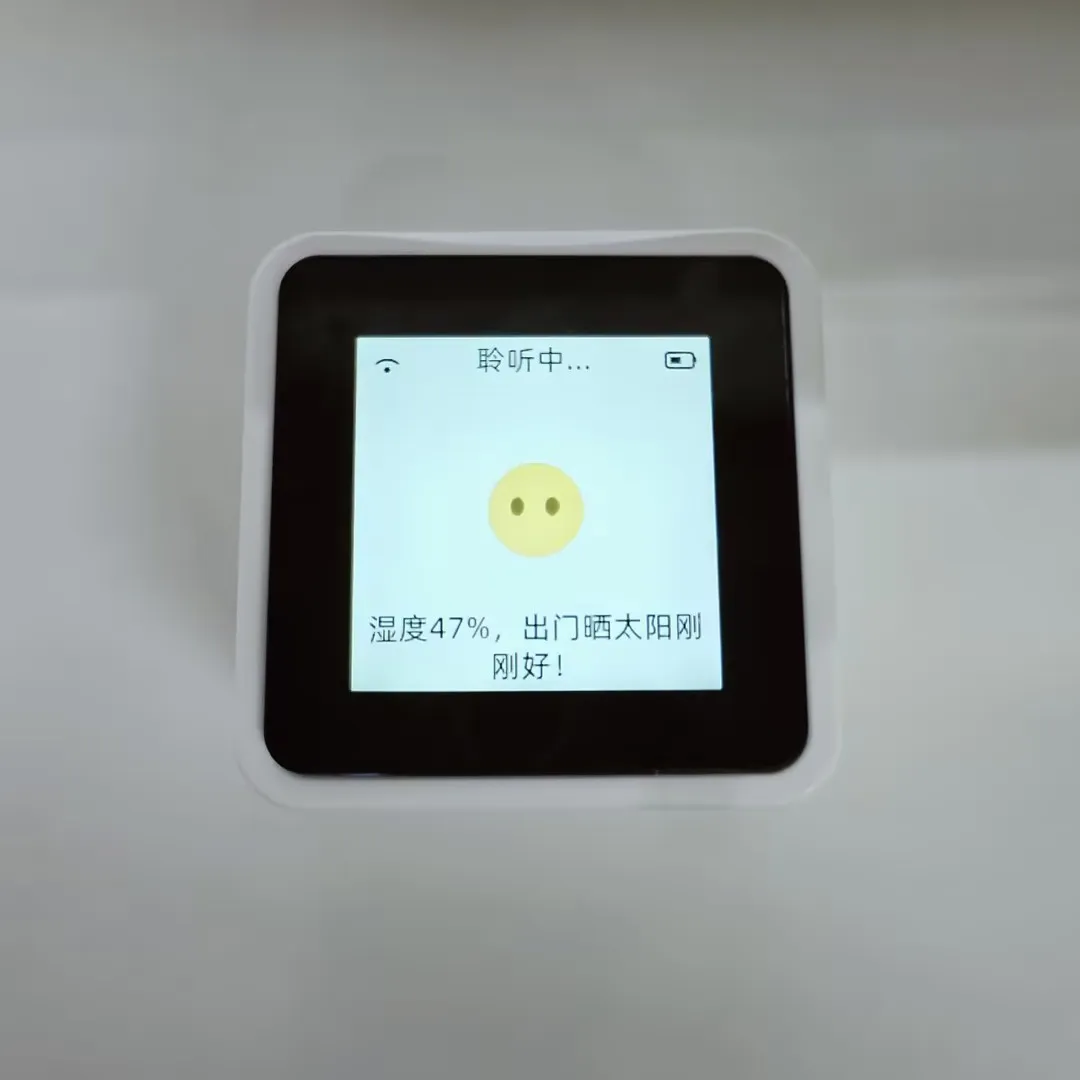

小智 AI APP​

  • 点击 APP 即可进入小智 AI 应用，跟小智官网适配的版本一致，操作方式相同

  • 双击 boot 按键可以回到 brookesia 界面
