ESP32-S3-Touch-LCD-1.85B 出厂固件使用说明

本节介绍 ESP32-S3-Touch-LCD-1.85B 出厂固件中各应用(APP)的功能和使用方法。

出厂固件功能

本说明对应 ESP32-S3-Touch-LCD-1.85B_FactoryOnly_20261109.bin,集成 17 个 APP,包含 Badge 电子徽章、Lucky Wheel 幸运转盘和 Watch 时钟表盘。小智 AI 在当前固件内运行,无需切换固件或重启;Wi-Fi 使用 2.4 GHz 频段。

器件准备​

  • ESP32-S3-Touch-LCD-1.85B ×1。
  • USB Type-C 数据线 ×1,用于供电和烧录。
  • 配套 3.7 V 锂电池 ×1,使用 Sensor 读取实时时钟或使用 Battery 检测电池状态时需接入。
  • 喇叭 ×1,使用音乐播放、录音回放和小智 AI 时需要。
  • Micro SD 卡 ×1,使用音乐、相册和视频播放时需要,使用 FAT32 格式。

首次使用​

  1. 上电前接好喇叭和配套电池;如需播放音乐、浏览照片或播放视频,先插入准备好文件的 Micro SD 卡。
  2. 使用 USB Type-C 数据线连接开发板与电脑,或使用配套电池供电。

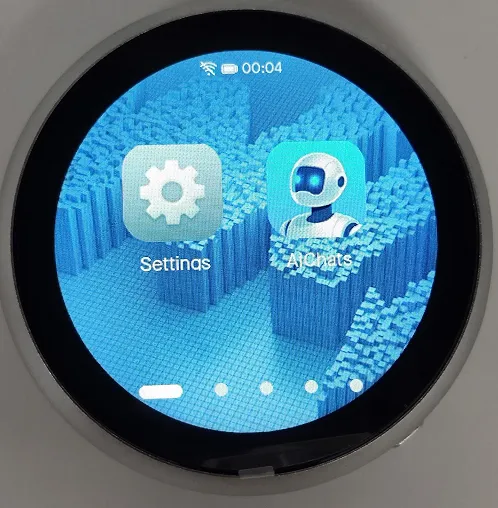

  3. 系统初始化完成后进入 360 × 360 圆形 APP 桌面,左右滑动切换页面,每页显示 4 个图标。
  4. 按下文完成联网设置,即可使用天气、联网校时和小智 AI。Badge 通过手机连接开发板热点传图,无需 SD 卡或互联网。

SD 卡目录​

SD 卡目录说明

在 SD 卡根目录准备以下文件夹,文件准备完成后在开发板上电前插入 SD 卡:

SD 卡根目录
├── music
│ └── music1.mp3
├── photo
│ └── photo1.jpg
└── video
└── video1.avi
  • music:存放 MP3 音乐文件。
  • photo:存放 JPG/JPEG 图片,建议使用 360 × 360 像素图片。
  • video:存放 MJPEG 编码的 AVI 视频,视频帧尺寸不超过 360 × 360 像素。
  • Mic Test 录音临时保存在内存中,无需 SD 卡。

读写 SD 卡时请勿拔卡;更换文件后重新打开对应 APP。

Wi-Fi 设置​

ESP32-S3 支持 2.4 GHz Wi-Fi,可通过以下两种方法联网。已保存的网络优先于默认热点。

方法一:通过手机连接页面配网​

  1. 打开 "Settings" > "Connect Wi-Fi",进入 "Phone connection" 页面。
  2. 使用手机扫描屏幕上的二维码,或手动连接开发板热点 S3-LCD-1.85B-xxxxxx,热点密码为 12345678。热点名称以开发板实际显示为准;二维码用于加入热点。
  3. 连接后打开设备管理首页;若未自动打开,在浏览器中访问 ESP32-S3-Touch-LCD-1.85B 设备管理首页。手机提示“无互联网”时,保持连接开发板热点。
  4. 在首页选择 "Wi-Fi Setup",点击 "Scan nearby networks" 扫描附近网络,在 "Nearby networks" 中选择自己的 2.4 GHz Wi-Fi,或在 "Network name (SSID)" 中手动填写网络名称。
  5. 输入网络密码,点击 "Connect and Save"。正常连接并保存后,下次上电会优先连接该网络。

ESP32-S3-Touch-LCD-1.85B 手机连接热点二维码

ESP32-S3-Touch-LCD-1.85B 设备管理首页:Wi-Fi Setup 与 Transfer Images

ESP32-S3-Touch-LCD-1.85B 手机 Wi-Fi 扫描、网络名称和密码设置

首页的两个入口共用同一个地址:"Wi-Fi Setup" 进入 /wifi 配网,"Transfer Images" 进入 /badge 管理徽章图片。两个页面均可通过 "Device home" 返回首页。

配网成功后热点继续保留,可返回首页继续传图。传图完成后点击网页 "Done" 返回首页,再切换配网;图片编辑期间暂停接受配网和扫描请求。完成操作后,可在首页点击 "Disconnect & close hotspot" 关闭热点。网页连续十分钟没有请求时会释放会话,需要时重新打开开发板的手机连接页面。

方法二:连接指定热点​

未保存其他网络时,开发板会尝试连接以下热点。可在上电前开启手机热点,并保持名称和密码完全一致:

项目设置
热点名称weather-wifi
热点密码12345678
频段2.4 GHz

连接可访问互联网的网络后,Weather APP 可获取深圳天气。开机时系统先从硬件 RTC 读取时间,联网校时成功后使用北京时间(UTC+8),并把时间写回 RTC。桌面与 Watch 使用同一系统时钟,Sensor 显示硬件 RTC 日历。

固件下载与烧录​

下载入口见 ESP32-S3-Touch-LCD-1.85B 相关资料,烧录方法见 ESP32-S3-Touch-LCD-1.85B 固件烧录教程。

本说明使用的合并固件为 ESP32-S3-Touch-LCD-1.85B_FactoryOnly_20261109.bin,烧录地址为 0x0。恢复完整出厂功能时,应烧录包含应用、分区表和语音模型的合并固件;早期固件包含的 APP 和操作方式可能不同。

USB 下载模式

若烧录时无法识别端口,请断开 USB,按住 BOOT 后将开发板连接到电脑,再松开 BOOT。下载完成后重新上电或复位运行程序。

APP 使用说明​

点击桌面图标进入对应 APP。多数 APP 可通过返回箭头或从屏幕底部中间向上滑动返回桌面;Display Test 使用双击或 BOOT 退出。小智 AI 通过界面返回箭头返回桌面。

Music、Mic Test 和 AIChats 共用音频硬件,使用其他音频 APP 前,请先退出当前音频 APP。离开 Music 后停止播放。

以下圆屏界面图按当前工程布局绘制,时间、电量、天气、传感器和媒体内容为示例,实际显示随设备状态变化。网页截图展示手机连接开发板热点后的操作页面。

APP功能
Display Test五色屏幕显示测试
Settings亮度、音量、网络及设备信息
AIChats小智 AI 激活与语音对话
Battery查看电量、电压、电流、充放电状态及电池详细信息
Touch Test触摸绘画测试
Photos浏览 SD 卡中的 JPG/JPEG 图片
Weather获取深圳天气
Music播放 SD 卡中的 MP3 音乐
Sensor读取 RTC 时间和六轴传感器数据
2048滑动合并数字方块
Mic Test双麦克风电平监测、录音及独立回放
Button TestBOOT 按键测试
Video播放 SD 卡中的 AVI/MJPEG 视频
Gravity倾斜开发板控制角色移动并收集金币
Badge通过手机上传和管理最多六张静态徽章图片
Lucky Wheel设置编号选项并随机抽选结果
Watch模拟时钟表盘、日期和校时状态

Display Test APP​

  • 打开后按红、绿、蓝、黄、白的顺序循环显示,每种颜色保持约 1 秒。
  • 可检查异常线条、局部闪烁、缺显等显示问题。正常的颜色切换不属于异常闪烁。
  • 双击屏幕同一位置或按 BOOT 退出。

1.85B 红色显示测试

1.85B 绿色显示测试

1.85B 蓝色显示测试

1.85B 黄色显示测试

1.85B 白色显示测试

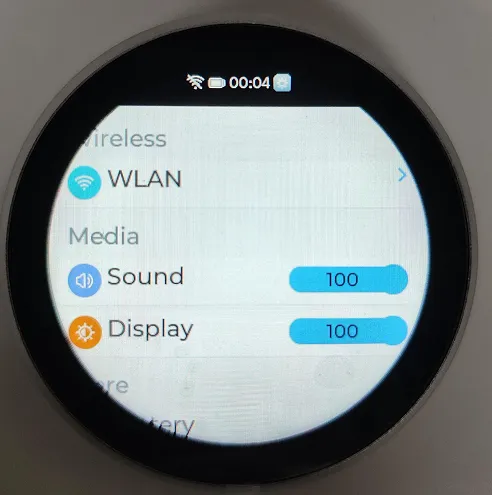

Settings APP​

  • "Brightness":调节屏幕亮度。
  • "Volume":调节音量,范围为 0~100%。
  • "Wi-Fi scan":扫描附近网络,仅用于扫描,不用于连接网络。
  • "Connect Wi-Fi":开启开发板热点,扫描二维码连接手机,再在设备管理首页选择配网或传图。
  • "SD card":查看 SD 卡容量、文件系统容量及剩余空间。
  • "Device info":查看固件和 ESP-IDF 版本、屏幕分辨率、Flash、PSRAM 及 MAC 地址。

详情页面可上下滑动查看未显示的内容。

1.85B Settings 亮度、音量和功能入口

1.85B SD 卡容量与剩余空间

1.85B Wi-Fi 扫描结果

AIChats APP​

  • 使用前先联网,并按屏幕提示完成小智 AI 激活。
  • 说出“你好小智”或点击 "Talk" 开始对话;点击 "Stop" 停止。
  • 小智回复时,说出“你好小智”可打断回复并开始新一轮对话。
  • 支持通过语音调节屏幕亮度和音量。
  • 使用 MIC1、MIC2 拾音,并利用回放参考信号进行声学回声消除;发送至服务器的对话音频为单声道。
  • 点击界面返回箭头返回桌面,无需长按 BOOT、切换固件或重启。

1.85B AIChats 小智语音对话界面

Battery APP​

电池连接顺序

请在接入 Type-C 电源前先接好配套 3.7 V 锂电池,并保持电池连接。 如需更换电池,请先断开 Type-C 和电池,再按上述顺序重新连接。

  • 通过板载 BQ27220 电量监测芯片读取电池数据,界面约每秒更新一次。
  • "Overview":查看电量百分比、电量条、电压、当前电流及充放电状态。电流为正表示充电,为负表示放电;充放电状态根据实际电流判断。
  • "Details":查看剩余容量(Remaining)、满充容量(Full charge)、设计容量(Design)、平均电流(Avg current)、温度(Temperature)及循环次数(Cycles)。
  • 点击底部 "Overview" 或 "Details" 切换页面,点击返回箭头退出。
  • 芯片报告无电池、初始化中或读取异常时,数值显示 --,并显示对应状态提示。当前方案依赖芯片状态位,不能可靠判断电池是否实际插入。
  • 桌面电池图标和百分比与 Battery APP 使用同一份数据,约每秒更新;图标按电量比例填充,显示充电状态,低电量时变红。读取失败或数据过期时,隐藏图标和百分比。
电池数据说明

当前固件使用配套 3.7 V / 500 mAh 电池参数。"Temperature" 为 BQ27220 电量计内部温度,不能直接作为电芯温度或环境温度读数。

Battery 用于电池数据监测,不提供充电控制或低电量自动关机功能。

1.85B Battery Overview 电量、电压及放电电流

1.85B Battery Details 容量、温度及循环次数

Touch Test APP​

  • 在屏幕上连续滑动手指进行绘画,检查笔迹是否跟随触摸位置,有无断触或明显偏移。
  • 重点覆盖圆形屏幕的四周边缘。
  • 点击垃圾桶图标清除笔迹,点击返回箭头或按 BOOT 退出。

1.85B Touch Test 触摸绘画测试

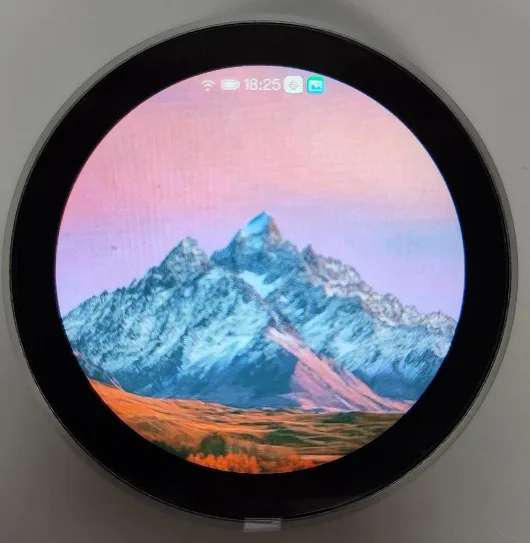

Photos APP​

  • 将 JPG/JPEG 图片放入 SD 卡根目录的 photo 文件夹。
  • 打开后全屏显示图片,左右滑动切换;图片按比例缩放并居中裁剪,铺满 360 × 360 显示区域。
  • 单张文件不超过 1 MB;大尺寸图片还受解码内存限制,加载失败时可缩小至 360 × 360 像素后重试。

ESP32-S3-Touch-LCD-1.85B Photos 全屏图片显示示例

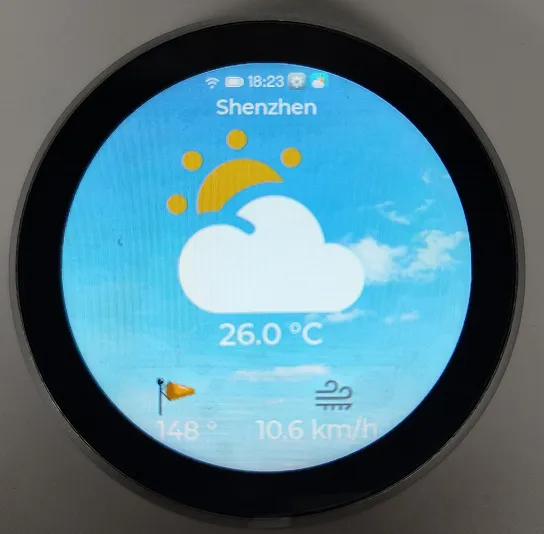

Weather APP​

  • 联网后获取并显示深圳天气,包括日期、温度、天气状况、湿度、风速和风向,点击右上角刷新按钮可重新获取。
  • 断网后可显示本次运行中已获取的天气读数,状态提示为保存的读数;尚未获取数据时提示等待联网。
  • 使用前确认网络可以访问互联网;更新失败时,检查网络及天气服务是否可访问。

1.85B Weather 深圳天气

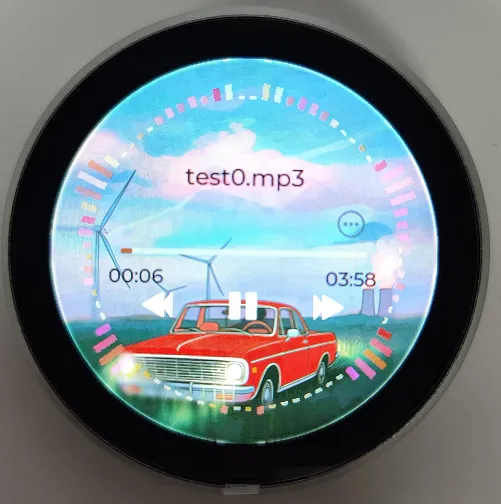

Music APP​

  • 上电前接好喇叭,将 MP3 文件放入 SD 卡根目录的 music 文件夹。
  • 打开后可播放、暂停,并切换上一首、下一首。
  • 界面显示曲目、播放时间和进度,离开 APP 后停止播放。

1.85B Music SD 卡音乐播放

Sensor APP​

Sensor 使用前需接入电池

打开 Sensor APP 前,请先接入配套 3.7 V 锂电池;使用 Type-C 供电时也请保持电池连接。 接入电池后再检查 RTC 日期、时间及走时情况。

  • PCF85063 实时时钟:显示硬件 RTC(Real-Time Clock,实时时钟)的日期和时间,约每秒更新一次。
  • QMI8658 六轴传感器:显示三轴加速度和角速度,倾斜或转动开发板可观察数据变化。
  • RTC 读取异常时显示 --:--:-- 和 "RTC unavailable";六轴读取异常时,对应数据显示 --。
  • RTC 与系统时间同步:开机从 RTC 恢复系统时间,联网校时成功后再把北京时间写回 RTC。Sensor 读取硬件日历,桌面与 Watch 读取系统时钟。
  • 有效 RTC 日期在重启后保留;只有检测到停振或无效日期时,才初始化为 2025 年 1 月 1 日 12:00:00。持续计时期间需保持 RTC 供电。

ESP32-S3-Touch-LCD-1.85B Sensor RTC 日期时间与六轴传感器数据

2048 APP​

  • 上下左右滑动合并相同数字的方块,并查看分数。
  • 点击重新开始图标开始新一局。

1.85B 2048 数字方块游戏

Mic Test APP​

  • 对着板载麦克风说话,分别观察 MIC1 和 MIC2 的音量条及数值变化。
  • 点击 "Record" 同时录制两路麦克风,最长 5 秒后自动结束,也可点击 "Stop" 提前停止。
  • 录音完成后,分别点击 MIC1、MIC2 回放对应麦克风的录音,可检查两路是否均有声音。
  • 录音采用 16 kHz、16 位格式,临时保存在 PSRAM 中,无需 SD 卡。重新录音会覆盖上一段;暂停 APP 时保留已完成的录音,关闭 APP 或断电后清除。

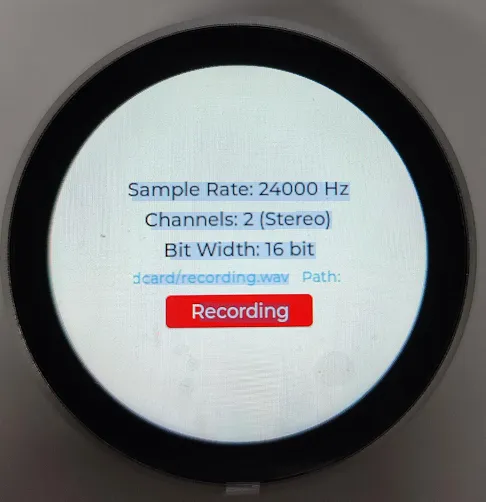

1.85B Mic Test 双麦克风电平、录音与独立回放

Button Test APP​

  • 仅检测 BOOT(GPIO0),不包含 PWR 按键检测。
  • 先松开 BOOT,再短按并松开一次。按下显示 "PRESSED",松开显示 "RELEASED";完成一次操作后计数加 1,并显示 "PASS"。
  • 通过后显示 "1 / 1 button passed",点击 "Test again" 可清零重测。

1.85B Button Test BOOT GPIO0 按键测试

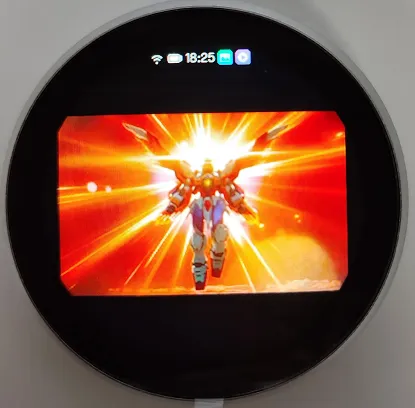

Video APP​

  • 将视频放入 SD 卡根目录的 video 文件夹,打开 APP 后选择文件播放。
  • 支持 MJPEG 编码的 AVI 文件,视频帧尺寸不超过 360 × 360 像素。
  • 视频画面缩放至居中的 240 × 240 区域内显示,避免边角被圆形屏幕遮挡。
  • 仅播放视频画面,不播放 AVI 中的音轨。
  • 轻点播放区域停止播放并返回文件列表;从底部边缘向上滑动返回桌面。

1.85B Video AVI 视频文件列表

Gravity APP​

  • 打开前将开发板水平静置,等待六轴传感器校准完成。
  • 校准后倾斜开发板,控制角色移动并收集金币,界面显示当前分数。
  • 按 BOOT 可重新校准,校准时保持开发板静止。

1.85B Gravity 倾斜控制角色收集金币

Badge APP​

Badge 在开发板内部 Flash 中保存并显示最多 六张静态图片,无需 SD 卡和互联网。正常重启后保留图片及当前选择;图片保持显示,不自动轮播。

首次添加图片​

  1. 打开 "Badge"。尚未保存图片时显示引导页,点击 "Add images" 进入 "Manage images"。
  2. 手机连接屏幕显示的开发板热点,密码为 12345678,在浏览器中访问 http://192.168.4.1。
  3. 在设备管理首页选择 "Transfer Images",打开 "Badge Manager"。也可先在 "Settings" > "Connect Wi-Fi" 开启热点,再从网页进入传图,无需提前打开 Badge APP。
  4. 在 "Slots" 中点击要写入的槽位,确认该槽位被选中。
  5. 在 "Editor" 中点击 "Choose File" 选择图片,拖动预览调整裁剪位置,通过 "Zoom" 调节缩放,按需设置 "Background" 背景颜色。
  6. 点击 "Upload To Selected Slot" 上传。成功后对应槽位显示缩略图;点击槽位可切换当前徽章图片。
  7. 添加完成后,点击网页 "Done" 结束编辑并返回设备管理首页;点击开发板上的 "Done" 返回徽章图片。

ESP32-S3-Touch-LCD-1.85B Badge 首次使用引导页

ESP32-S3-Touch-LCD-1.85B Badge 手机连接提示

ESP32-S3-Touch-LCD-1.85B Badge Manager 六个图片槽位与当前图片

ESP32-S3-Touch-LCD-1.85B Badge Editor 文件选择、缩放、背景颜色与上传

图片格式与保存

网页支持选择 JPEG、PNG 或 WebP,浏览器会按圆形预览生成 360 × 360 像素 JPEG 后上传,单张上传上限为 256 KB。Badge 仅显示静态图片,不提供 GIF 动画播放。

替换图片前先选中目标槽位,上传验证成功后才替换原图;网页也可删除槽位中的图片。整片擦除 Flash 或覆盖存储图片的 assets 分区会删除已保存图片。

切图、管理与退出​

  • 全屏显示时左右滑动切换有图片的槽位,到末尾后循环;只有一张图片时不会变化。
  • 轻点屏幕打开控制菜单,显示当前图片预览、图片数量和分页圆点。长按屏幕或长按后松手均不会打开菜单。
  • 点击左右箭头切图,选择 "Manage images" 重新添加、替换或删除图片。
  • 点击 "Close" 收起菜单;点击 "Exit" 返回桌面。全屏显示图片时,也可从底部边缘向上滑动退出。
  • 开发板上的 "Done" 返回图片显示,手机已打开的编辑页仍可继续使用;退出 Badge APP 不会中断手机网页持有的编辑会话。

ESP32-S3-Touch-LCD-1.85B Badge 全屏静态徽章图片

ESP32-S3-Touch-LCD-1.85B Badge 切图、图片管理与退出菜单

Lucky Wheel APP​

  • 点击中央 "SPIN" 开始抽选。转盘随机选择旋转方向,在 2.4~3.6 秒内逐渐减速,中央显示顶部指针对应的编号。
  • 结果显示后,轻点中央再次抽选;转动过程中忽略重复点击。
  • 点击 "Options",通过加减按钮设置 2~18 个编号选项,默认 8 个;点击 "Done" 生效。选项数量在 APP 再次打开时保留,重启后恢复默认值。
  • 选择 "Exit to desktop"、从转盘底部向上滑动,或按 BOOT 退出。
  • 无需网络或 SD 卡。

ESP32-S3-Touch-LCD-1.85B Lucky Wheel 幸运转盘

ESP32-S3-Touch-LCD-1.85B Lucky Wheel 抽选结果

ESP32-S3-Touch-LCD-1.85B Lucky Wheel 选项数量设置

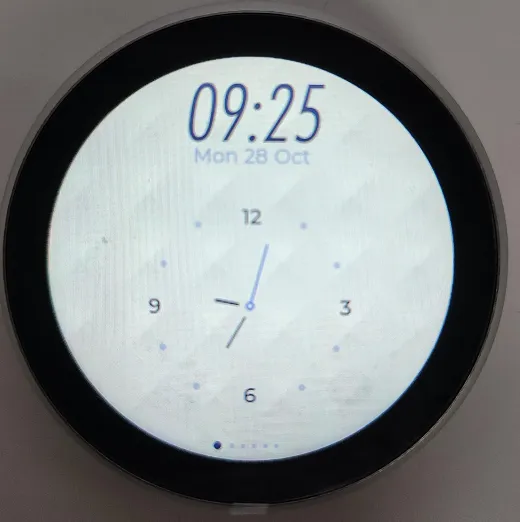

Watch APP​

  • 打开后显示模拟时钟表盘,包含时针、分针和红色秒针。
  • 轻点屏幕依次切换三种视图:纯净表盘、时间日期信息、仅指针。
  • 从底部边缘向上滑动,或按 BOOT 返回桌面。
  • 无需 SD 卡。离线启动时读取硬件 RTC,联网后自动校时为北京时间(UTC+8),并把时间写回 RTC,供下次离线启动使用。

ESP32-S3-Touch-LCD-1.85B Watch 纯净表盘

ESP32-S3-Touch-LCD-1.85B Watch 时间、日期和校时状态

ESP32-S3-Touch-LCD-1.85B Watch 仅指针视图

信息视图在网络校时前显示 "RTC",网络校时成功后显示 "SYNCED / UTC+8"。"SYNCED" 表示本次运行曾成功完成网络校时,之后断网也保留该状态,时钟继续走时;不表示 Wi-Fi 始终保持连接。

RTC 和网络时间均不可用时显示 "Waiting for time",可联网后等待校时。RTC 复位或失去备份供电后可能恢复默认日期,需要联网校时一次;离线走时精度取决于 RTC 供电保持和晶振漂移。
