ESP32-S3-Touch-LCD-3.5B 出厂固件使用说明

本页介绍 ESP32-S3-Touch-LCD-3.5B 新版出厂固件的准备工作及各 APP 的使用方法，适用于带外壳和不带外壳的产品。

固件版本

本页对应 ESP32-S3-Touch-LCD-3.5B_FactoryOnly_20261020.bin 应用桌面固件。旧版出厂固件的界面和功能与本页不同。请按产品型号选择固件，3.5 与 3.5B 的固件不可混用。

器件准备

• ESP32-S3-Touch-LCD-3.5B 开发板 ×1。
• USB Type-C 数据线 ×1。
• Micro SD 卡 ×1，使用 FAT32 文件系统，用于相册、音乐、拍照保存及录音。
• 喇叭 ×1，用于音乐播放、小智语音播报及录音回放。
• 兼容的摄像头模块 ×1，用于摄像头预览、拍照及小智拍照识别；带外壳版配有 OV5640 摄像头。

连接好所需外设后再上电。仅使用设置、触摸测试、传感器或 2048 等功能时，无需准备全部外设。

SD 卡文件准备

SD 卡目录说明

将需要浏览的 JPG、JPEG 图片放入 SD 卡根目录的 photo 文件夹，将 MP3 音频放入根目录的 music 文件夹。

SD 卡根目录
├── photo/
│   └── example.jpg
└── music/
    └── example.mp3

摄像头 APP 拍摄的照片也会保存至 photo 文件夹，可在电子相册 APP 中查看。麦克风 APP 录音时会自动创建 recordings 文件夹，无需提前放入录音文件。

文件准备完成后，在开发板上电前插入 SD 卡。

Wi-Fi 设置

ESP32-S3 仅支持 2.4 GHz Wi-Fi，可通过以下两种方法联网。连接的网络需能访问互联网，以便同步时间、查询天气和使用小智 AI。

方法一：扫码配网

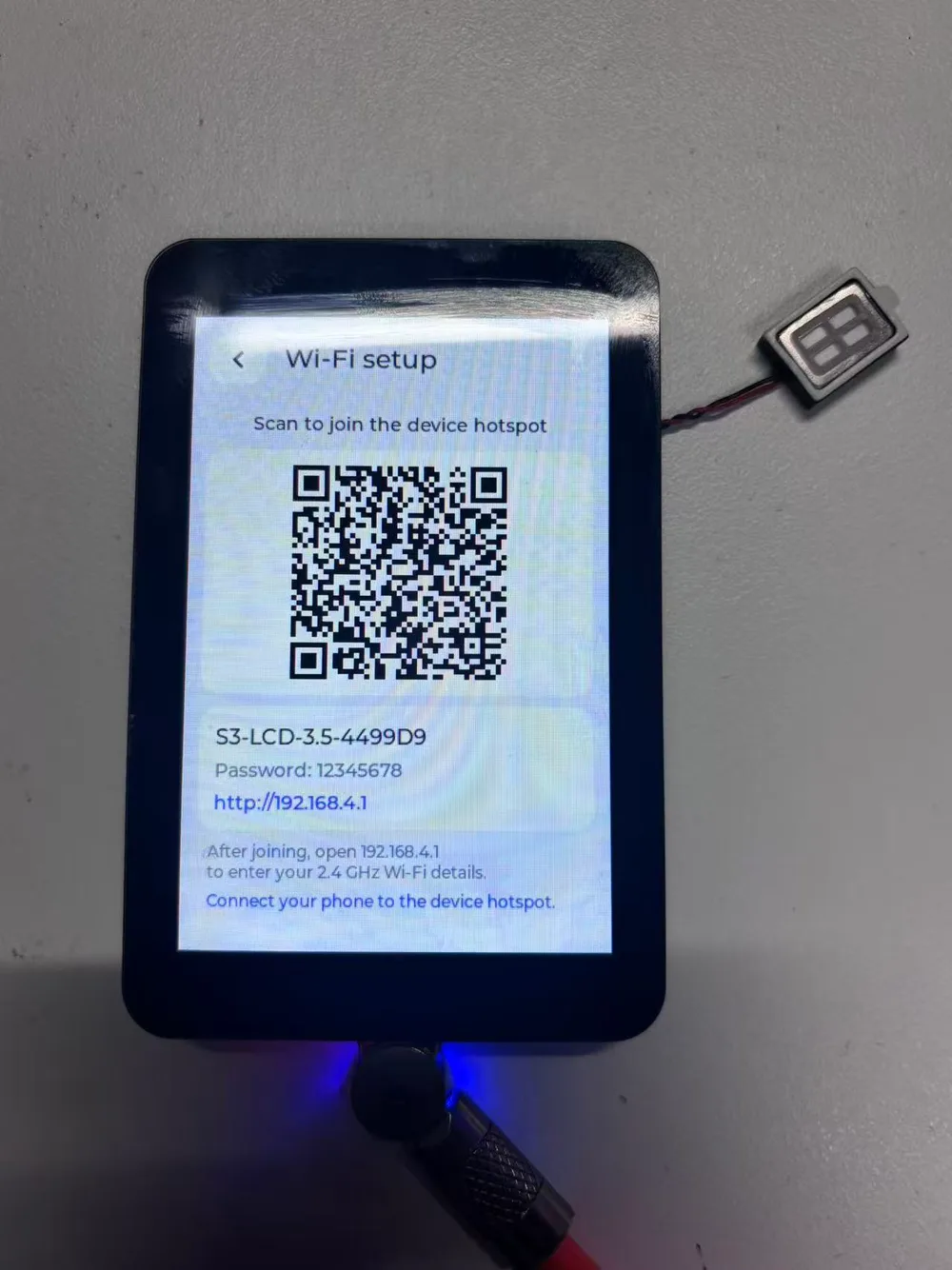

1. 打开 Settings APP，进入 "Wi-Fi setup"，开发板会开启配网热点并显示二维码。
2. 用手机扫描二维码，连接开发板开启的热点；也可根据屏幕显示的热点名称和密码手动连接。

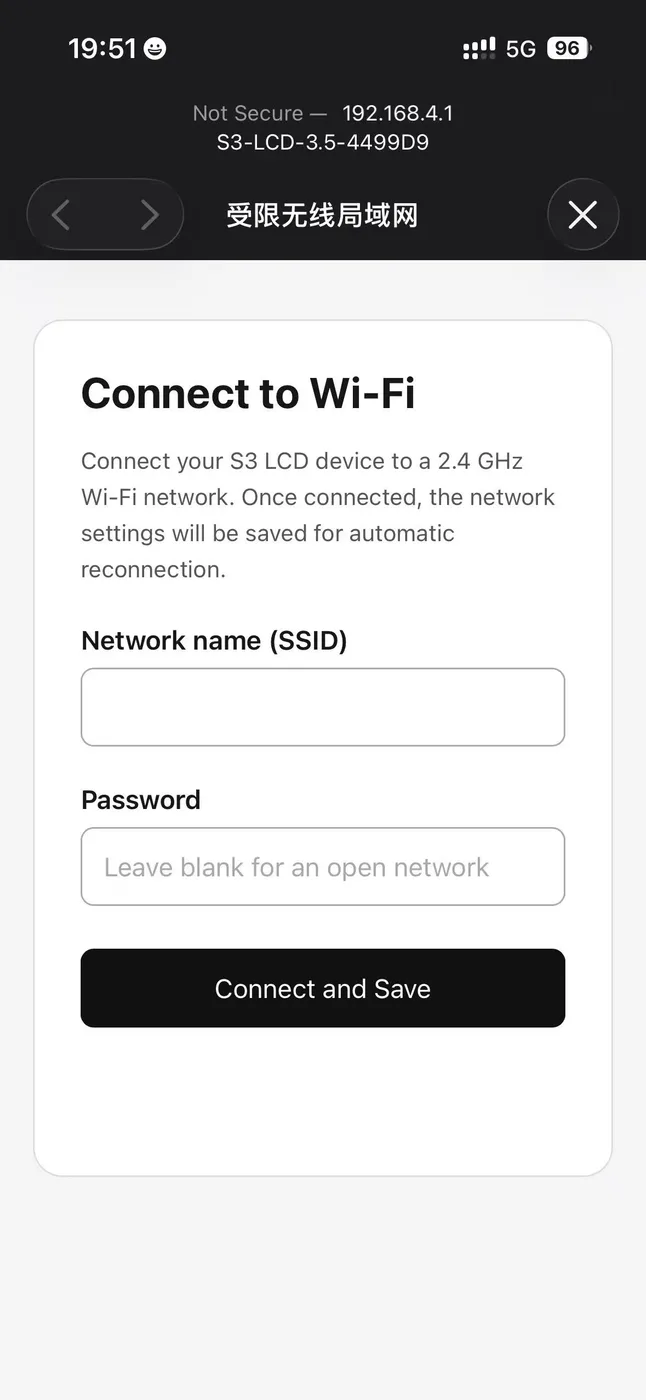

3. 连接热点后，手机会尝试自动打开 http://192.168.4.1 配网页面。如果没有自动跳转，请在浏览器中手动输入该地址。
4. 在配网页面填写自己的 2.4 GHz Wi-Fi 名称和密码，点击 "Connect and Save"，等待连接结果。
5. 连接成功后，开发板显示 "Connected! You can go back." 和 "Connected and saved."，表示已连接并保存网络配置，可返回桌面。下次上电时，开发板会优先连接保存的网络。

"Wi-Fi scan" 仅用于扫描附近网络，配置联网账号需进入 "Wi-Fi setup"。

方法二：连接指定热点

也可在手机上开启以下指定热点，使开发板自动连接，无需通过网页填写账号：

• Wi-Fi 名称：weather-wifi
• Wi-Fi 密码：12345678
• 频段：2.4 GHz。

热点名称和密码须与上述配置完全一致，并选择 2.4 GHz 频段。开启热点后，给开发板上电并等待连接。

已通过方法一保存其他 Wi-Fi 账号时，开发板会优先连接保存的网络；如需更换网络，可重新使用方法一配网。

联网后的显示

使用任一方法联网成功后：

• 桌面 Wi-Fi 图标更新为已连接状态。
• 等待网络校时完成，主界面顶部时间会自动同步为北京时间（UTC+8）。
• 打开 Weather APP，等待数据更新后，可查看当日深圳天气。

固件恢复

需要恢复本版出厂程序时，选择 ESP32-S3-Touch-LCD-3.5B_FactoryOnly_20261020.bin 完整合并固件，从 0x0 地址烧录。操作方法参见 ESP32-S3-Touch-LCD-3.5B 固件烧录教程。

完整合并固件包含小智语音模型。首次烧录时，仅写入应用 BIN 会缺少模型数据。

桌面操作

上电后进入 320 × 480 竖屏应用桌面，点击图标打开对应 APP。桌面顶部显示时间、Wi-Fi 及电池状态。

• 在 APP 内点击返回按钮，或从屏幕底部向上滑动返回桌面。
• 触摸测试 APP 使用界面左上角返回按钮或 BOOT 按键退出。
• 电子相册从屏幕底部向上滑动退出，左右滑动用于切换图片。

APP 示例介绍

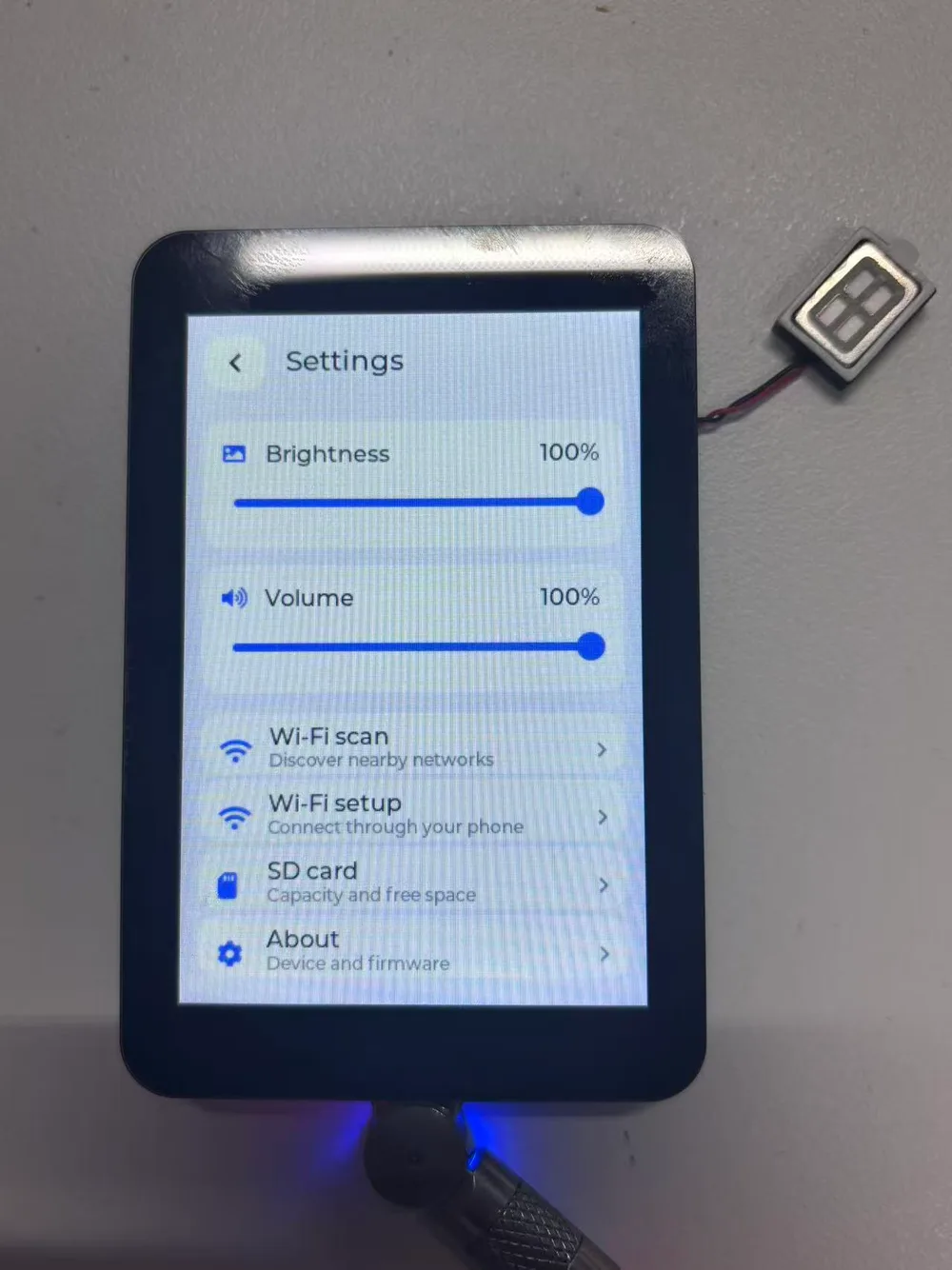

设置（Settings）

• 拖动 "Brightness" 和 "Volume" 滑条，分别调节屏幕亮度和音量。

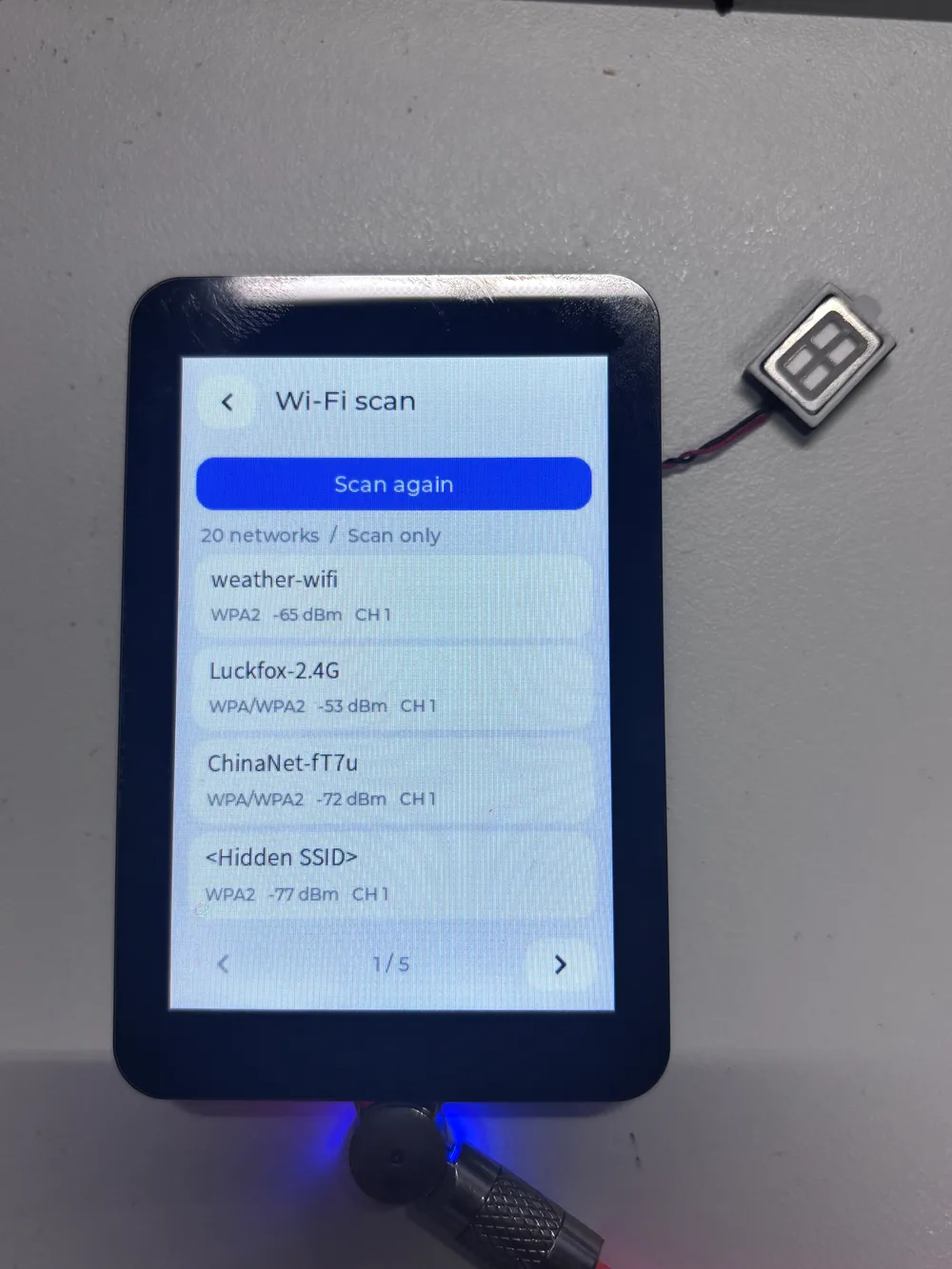

• 进入 "Wi-Fi scan" 扫描附近网络，进入 "Wi-Fi setup" 配置联网账号。
• 进入 "SD card" 查看 SD 卡容量及使用情况，点击 "Refresh" 更新信息。

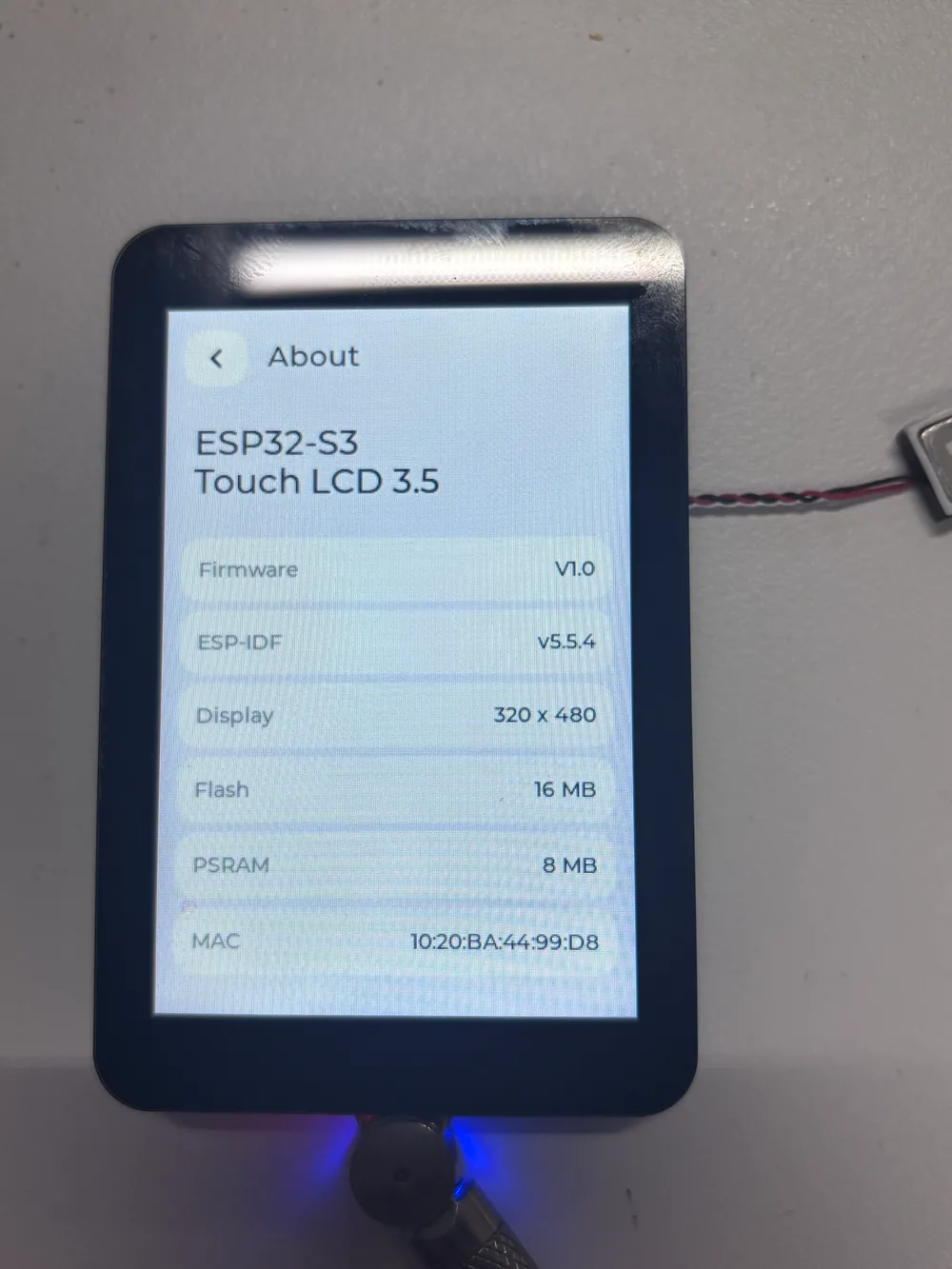

• 进入 "About" 查看设备型号、固件版本和 MAC 地址等信息。

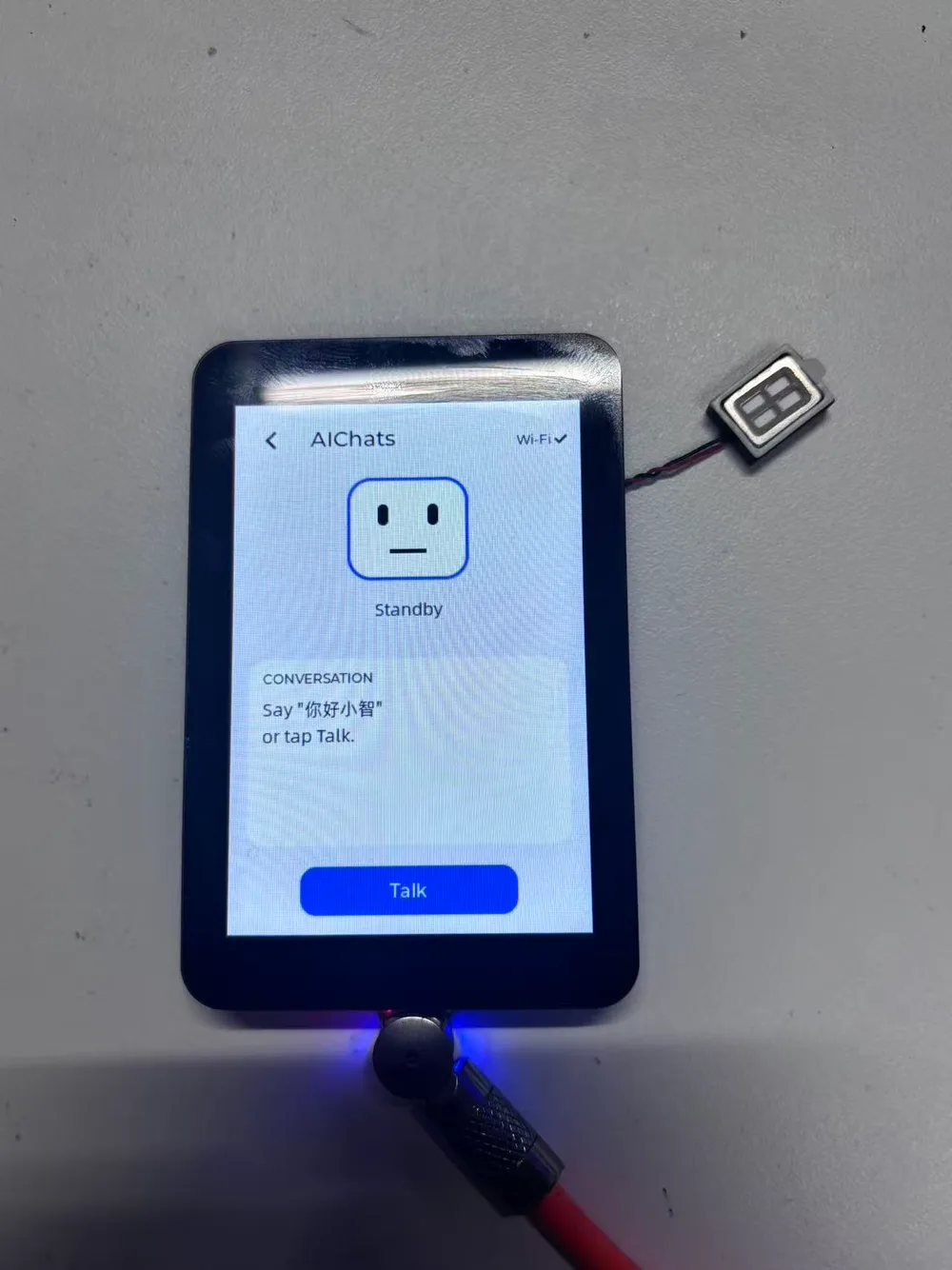

小智 AI（AIChats）

• 连接网络后打开 AIChats，首次使用时按界面提示完成设备激活。
• 激活后点击 "Talk" 开始语音对话，界面显示对话文字和表情，喇叭播放小智的回答。
• 如需拍照识别，请在上电前连接摄像头。进入对话后可请求“帮我看看面前是什么”。拍照时显示预览，识别及结果播报期间保留本次照片，并在照片下方显示字幕。
• 结果播报结束后自动恢复表情；点击 "Stop" 可停止当前对话并恢复表情。
• 在 AIChats 内按一次 BOOT，下一次拍照旋转 180°；拍照前再次按下可取消旋转。已经显示的识别照片不会随按键旋转。

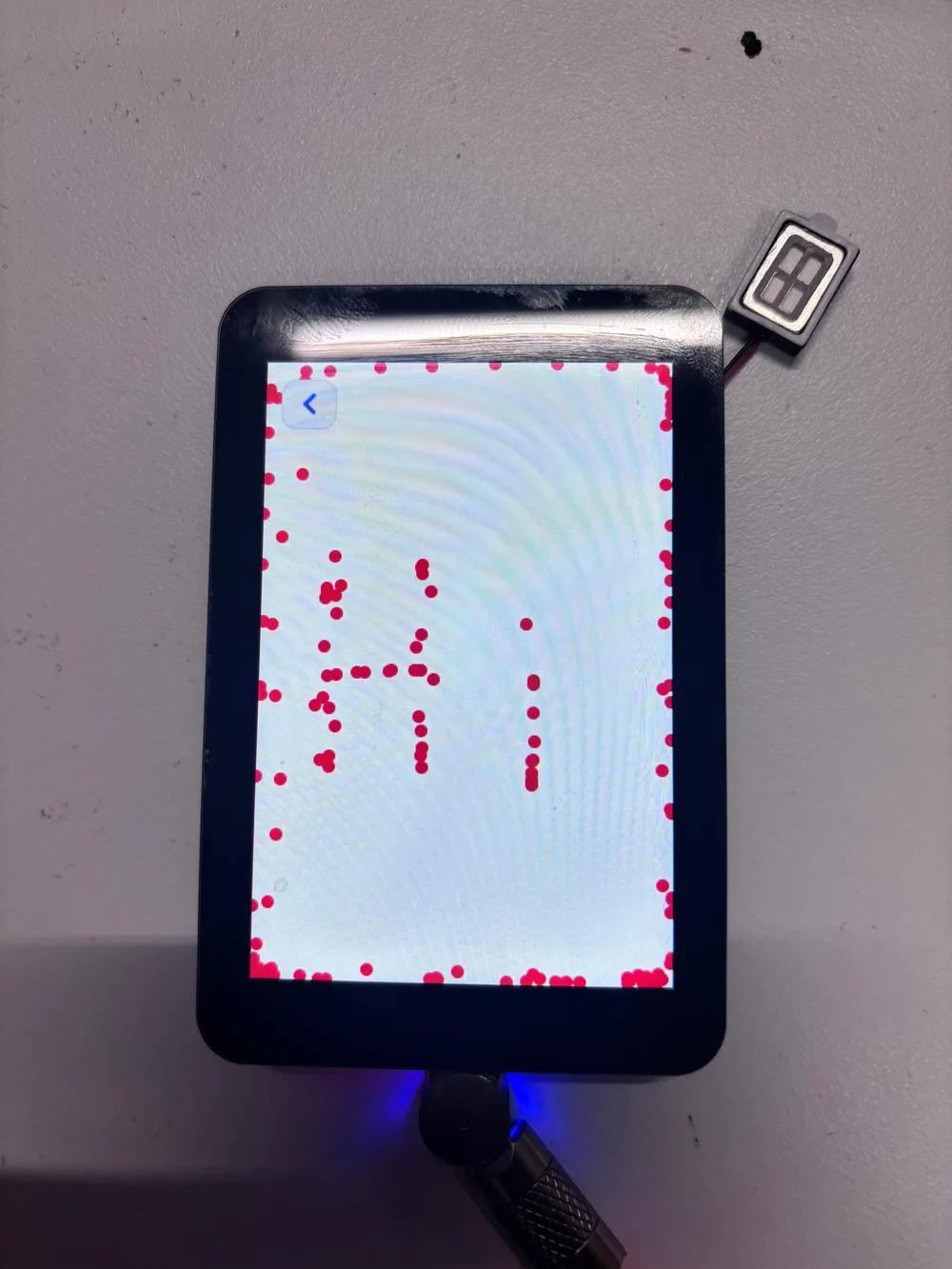

触摸测试（Touch Test）

• 在屏幕上点击或滑动，触摸位置会留下红色轨迹。
• 沿屏幕四周及四个角落滑动，可检查边缘触摸响应情况。
• 点击左上角返回按钮或按 BOOT 退出测试。

电子相册（Photos）

• 上电前插入准备好图片的 SD 卡，打开 Photos 浏览根目录 photo 文件夹中的 JPG、JPEG 图片，左右滑动切换图片。
• 图片会按比例缩放至屏幕内显示。建议使用 320 × 480 分辨率的图片，单张文件不超过 1 MB。
• 支持查看摄像头 APP 拍摄并保存的照片。 拍照保存成功后，退出 Camera，再打开 Photos 即可浏览；如果相册已打开，退出后重新进入以更新图片列表。
• 从屏幕底部向上滑动返回桌面。

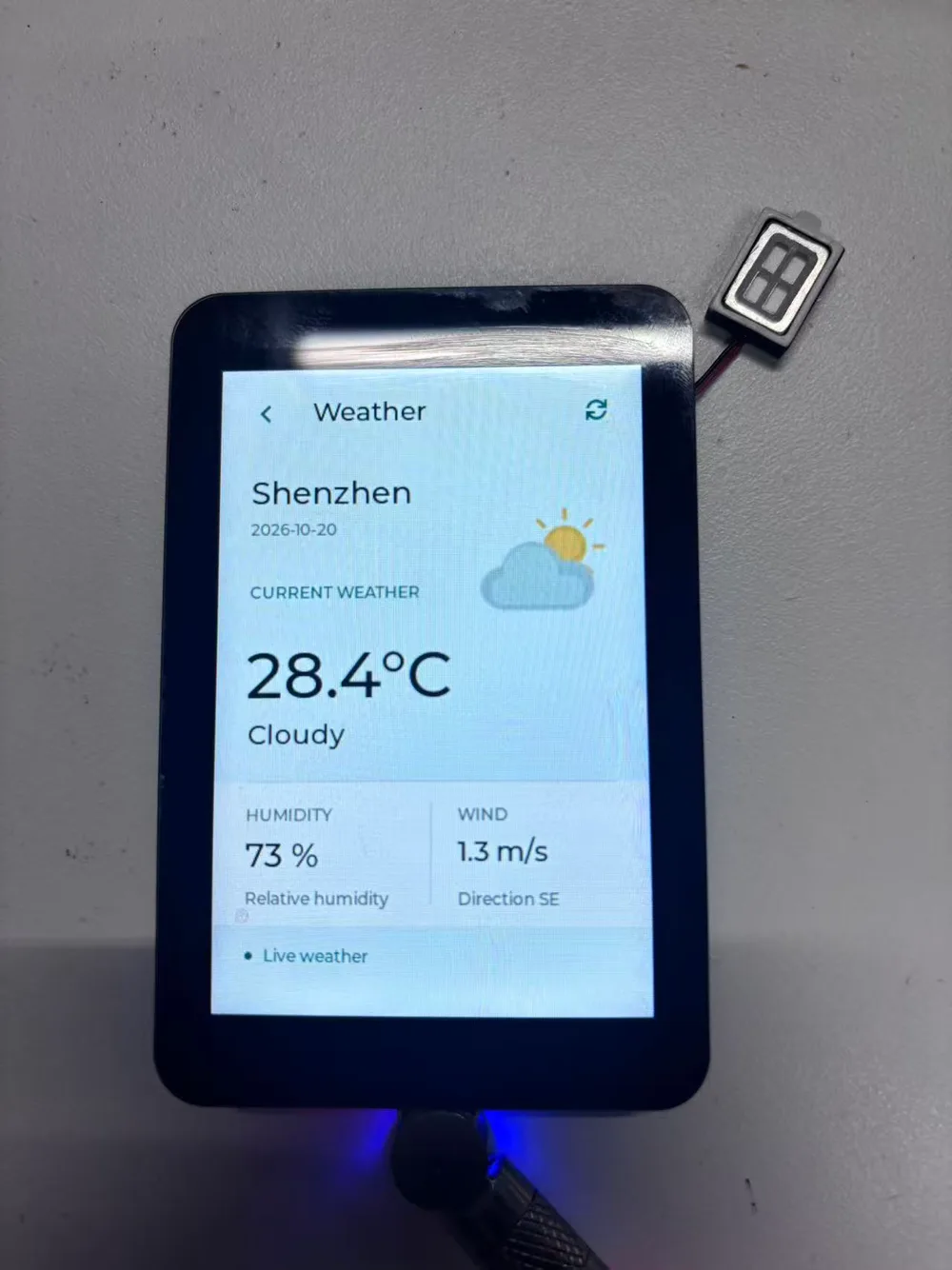

天气（Weather）

• 联网后打开 Weather，等待天气数据更新。
• 默认获取并显示深圳天气，天气界面展示对应的天气状态及气象数据。
• 本版使用预设城市配置，不会根据设备所在位置自动切换城市。

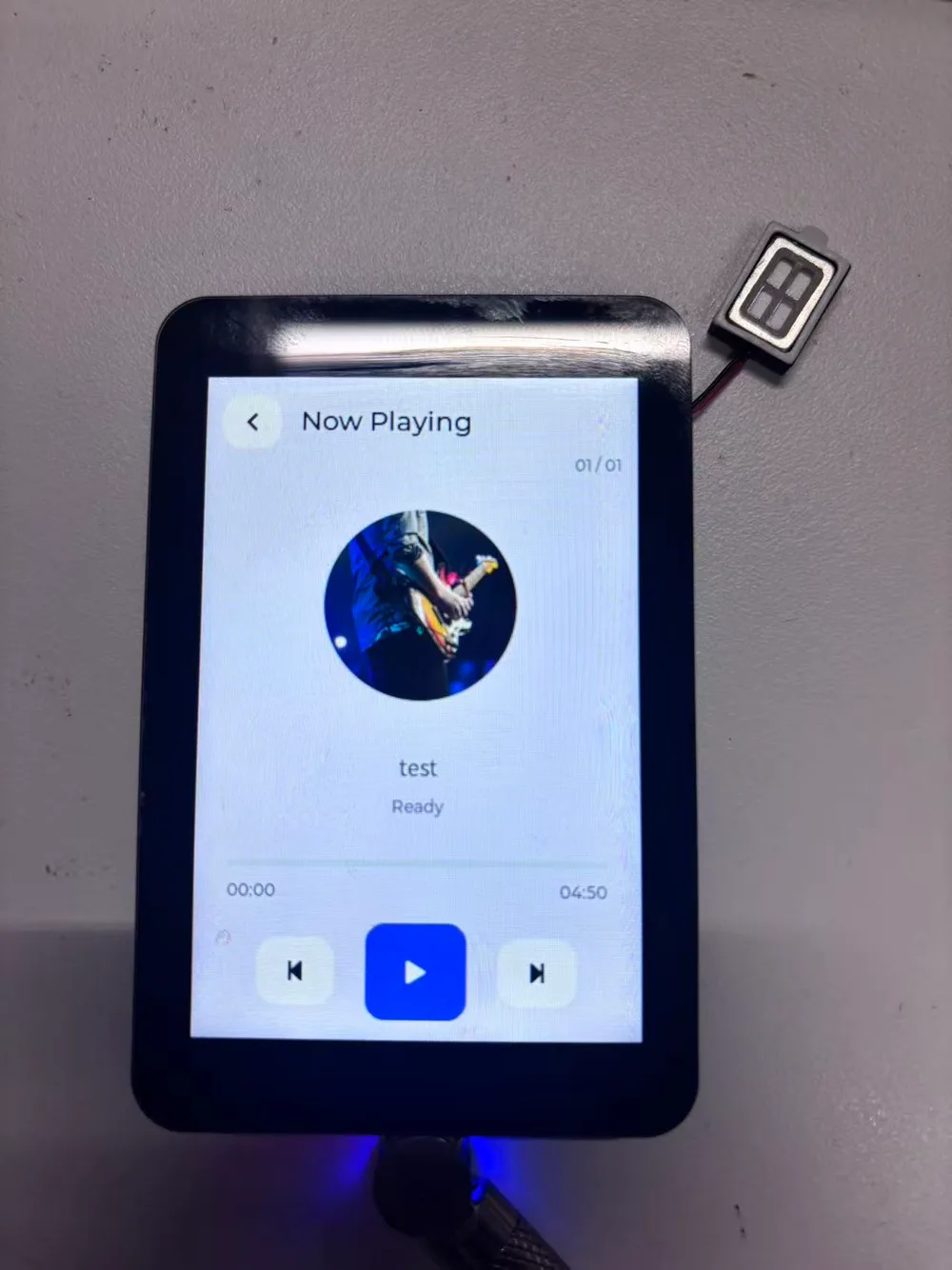

音乐播放器（Music）

• 上电前，将 MP3 文件放入 SD 卡根目录的 music 文件夹，插入 SD 卡并接好喇叭；上电后打开 Music。
• 点击播放或暂停按钮控制播放，点击上一曲、下一曲按钮切换歌曲。
• 界面显示歌曲名称、播放时间及进度。播放音量可在 Settings 中调节。

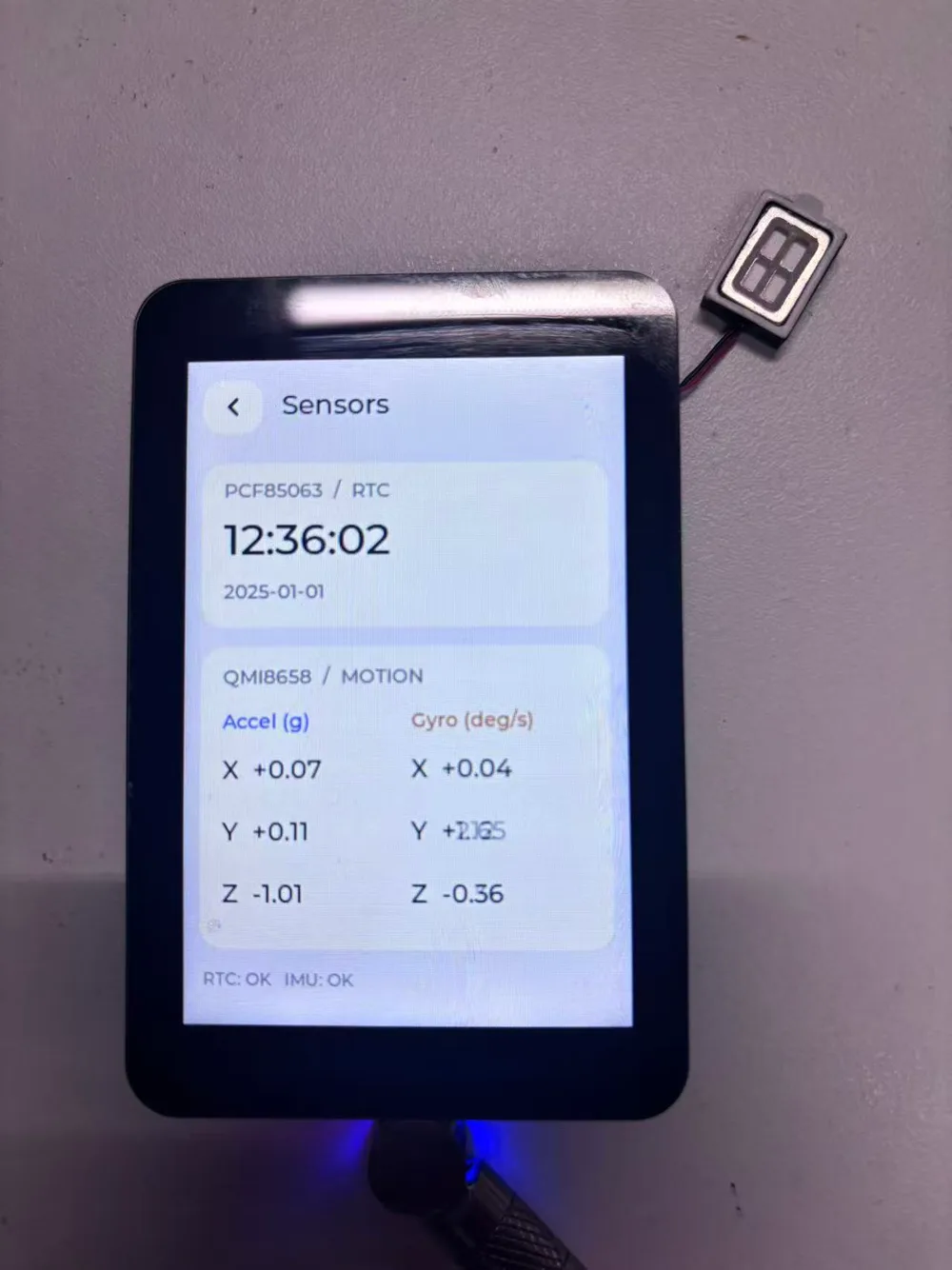

传感器（Sensor）

• 实时显示 PCF85063 实时时钟（RTC，Real-Time Clock）的日期和时间。
• 显示 QMI8658 六轴传感器的三轴加速度及三轴角速度数据。
• 倾斜或转动开发板，观察对应数据变化；界面底部显示 RTC 和六轴传感器的读取状态。

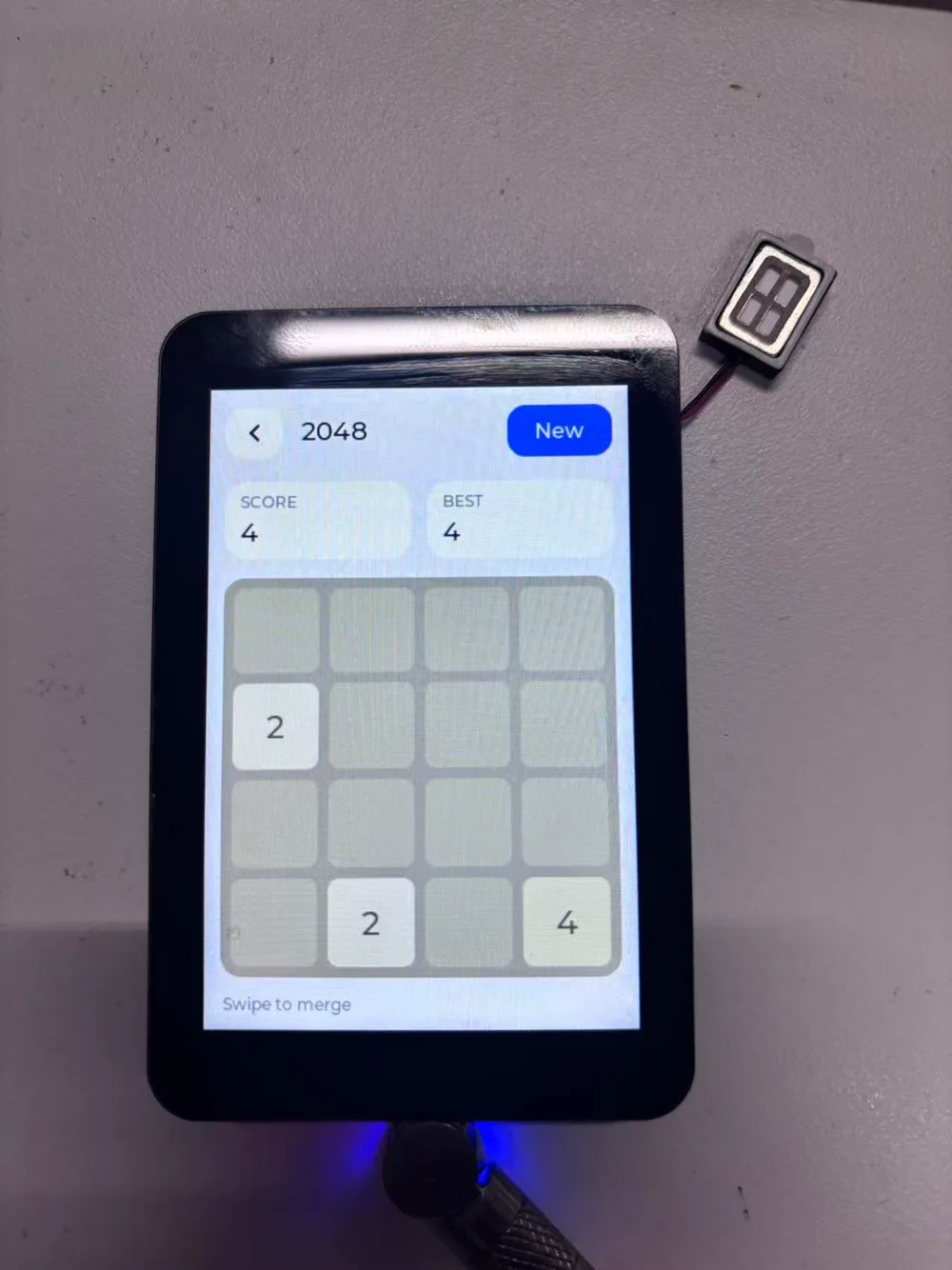

2048 小游戏（2048）

• 上下左右滑动屏幕，移动并合并数字相同的方块。
• 界面显示当前分数和最佳分数，点击 "New" 重新开始。

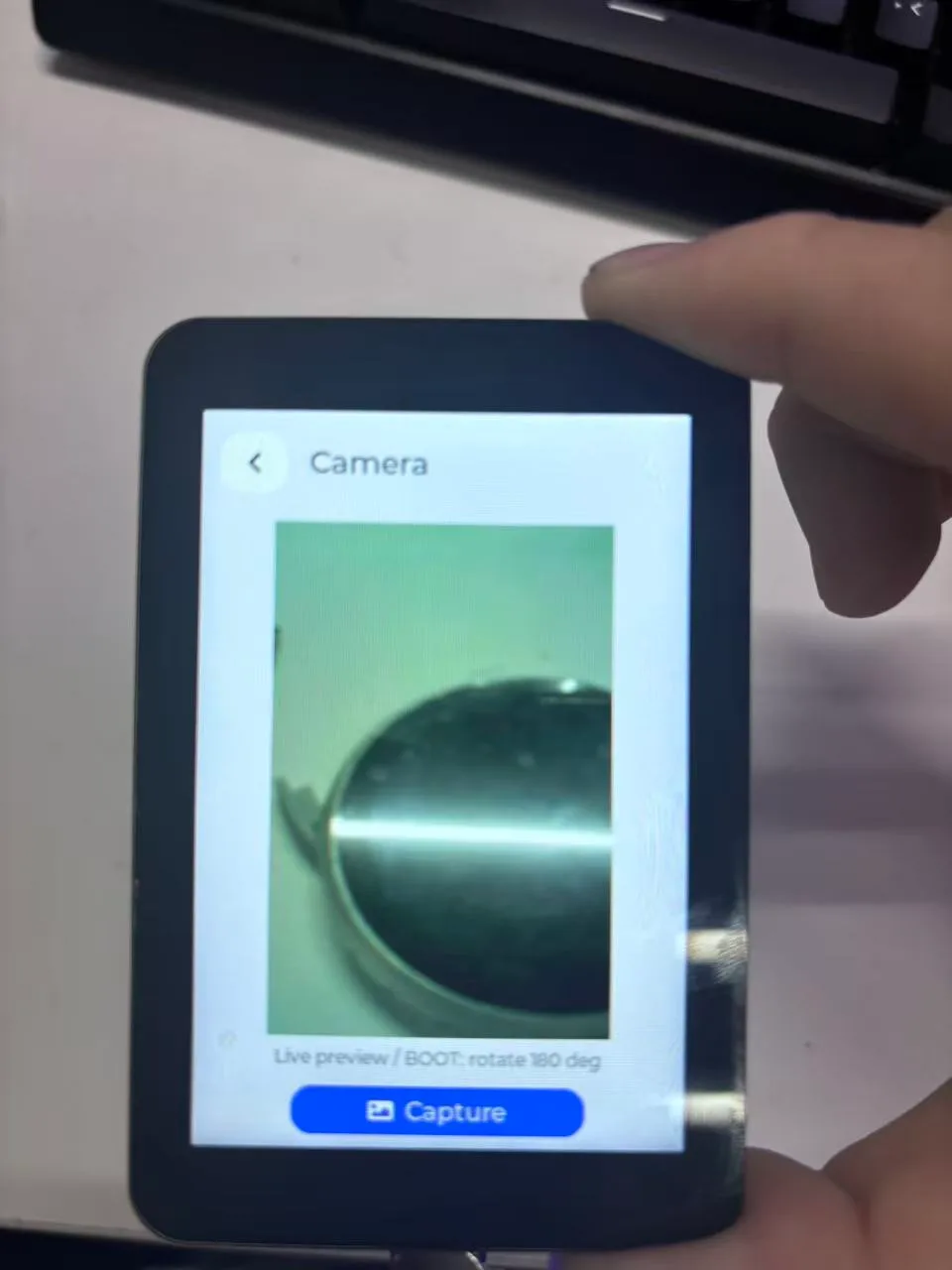

摄像头（Camera）

• 上电前接好摄像头并插入 SD 卡，上电后打开 Camera，查看实时预览画面。
• 按 BOOT 可将画面旋转 180°，再次按下恢复原方向。
• 点击 "Capture" 拍照，照片以 JPG 格式保存至 SD 卡根目录的 photo 文件夹。
• 保存成功后，返回桌面并打开 Photos，即可查看刚拍摄的照片。
• 未插入 SD 卡时可预览画面，但无法保存照片。

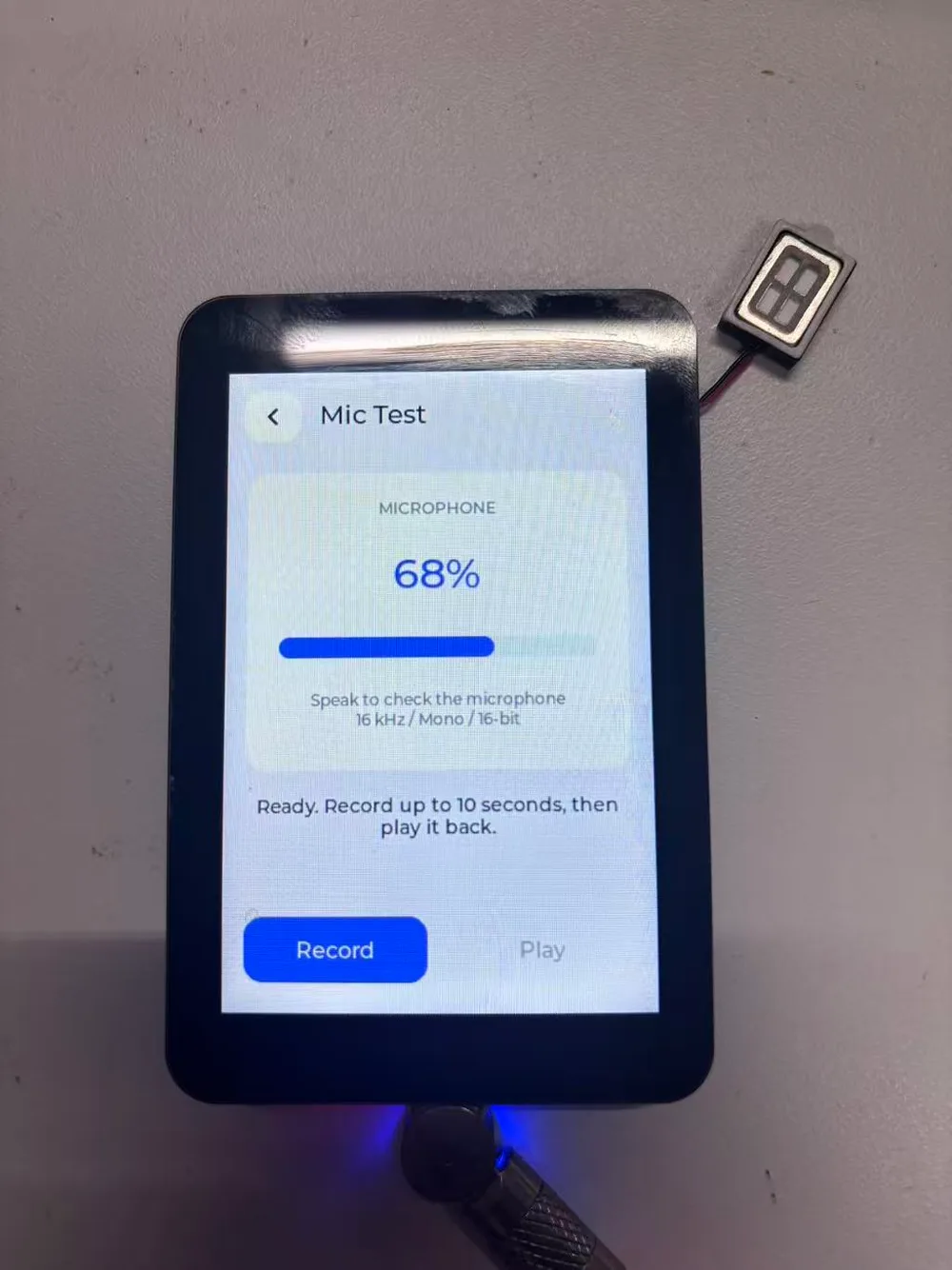

麦克风测试（Mic Test）

• 上电前插入 SD 卡并接好喇叭，上电后打开 Mic Test。
• 点击 "Record" 开始录音，单次最长 10 秒；录音期间可点击 "Stop" 提前结束。
• 录音以 WAV 格式保存至 SD 卡根目录的 recordings 文件夹。
• 录音完成后点击 "Play" 回放本次录音，用于检查麦克风拾音和喇叭播放效果；回放期间可点击 "Stop" 停止。
