FAQ
问：希望程序得到更多库支持？
可以订阅该存储库，并提出 issue 说明需求，工程师收到需求后会第一时间进行评估： ESP32-display-support
问：版本区分？

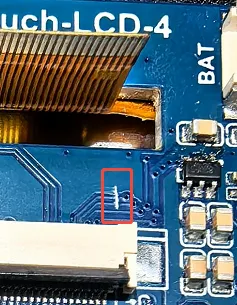

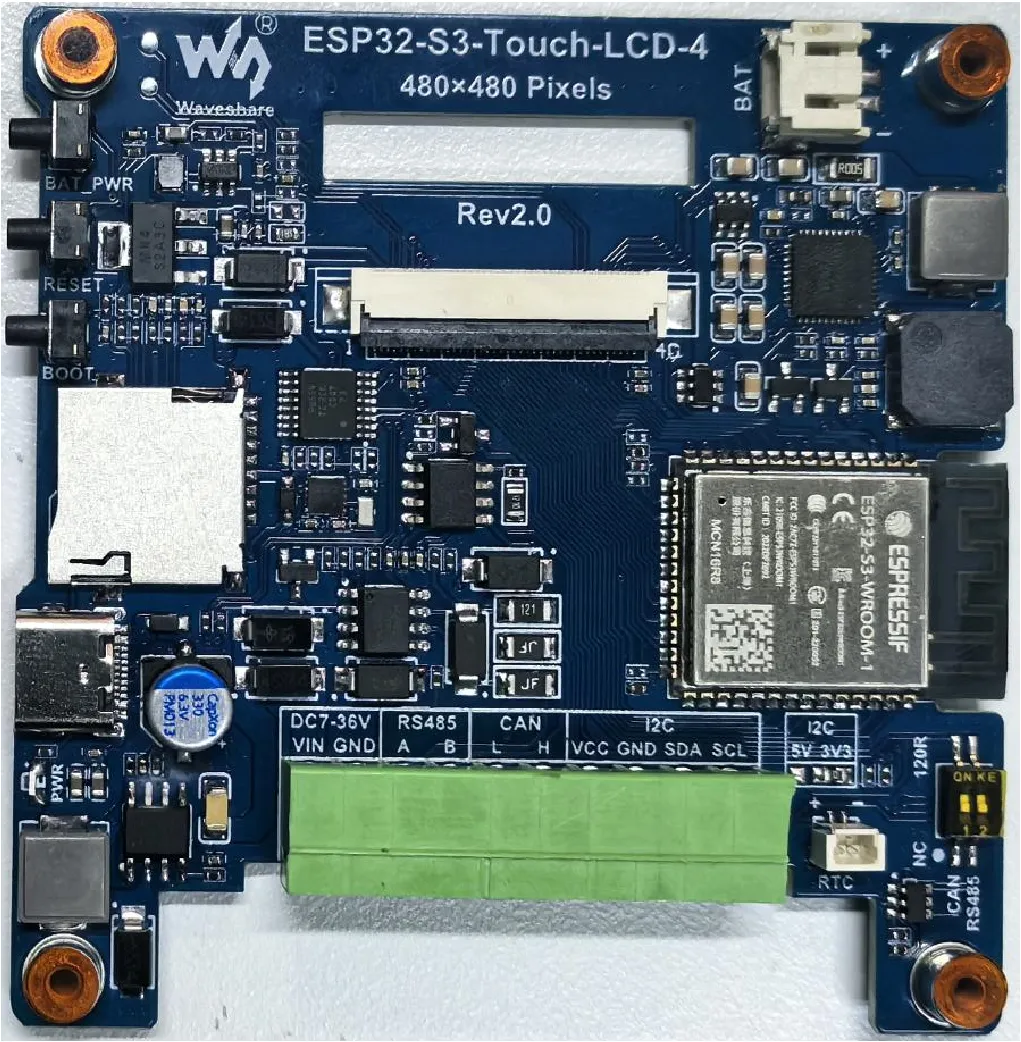

在屏幕排线下方有丝印区分，无丝印为 V1.0 版本，有丝印则对应版本
问：can 通信收发失败？

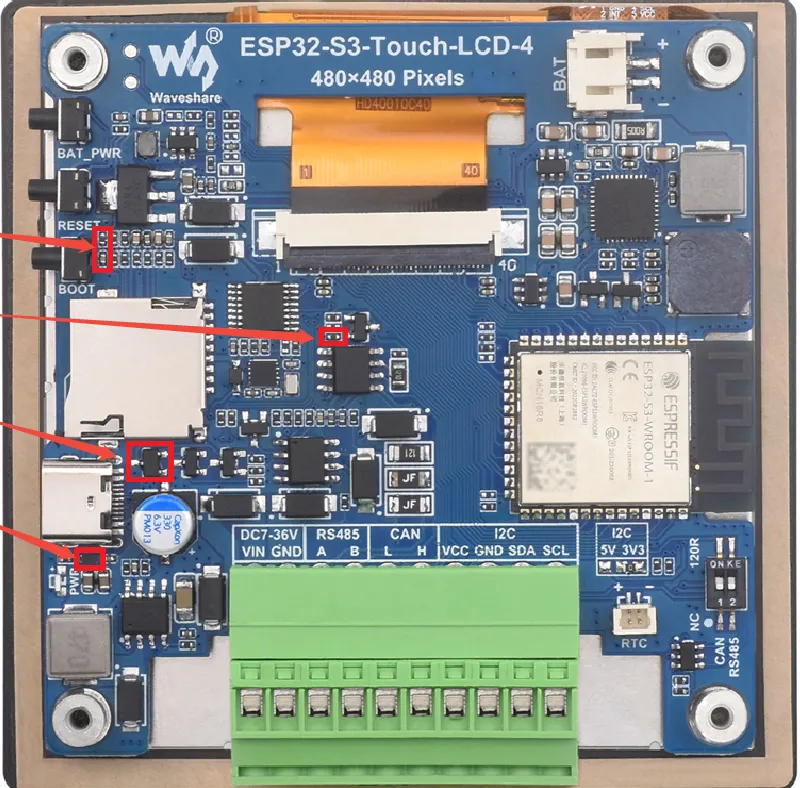

- V1.0 版本拆除 5 个器件可以解决！ESP32-S3-Touch-LCD-4-faq-02

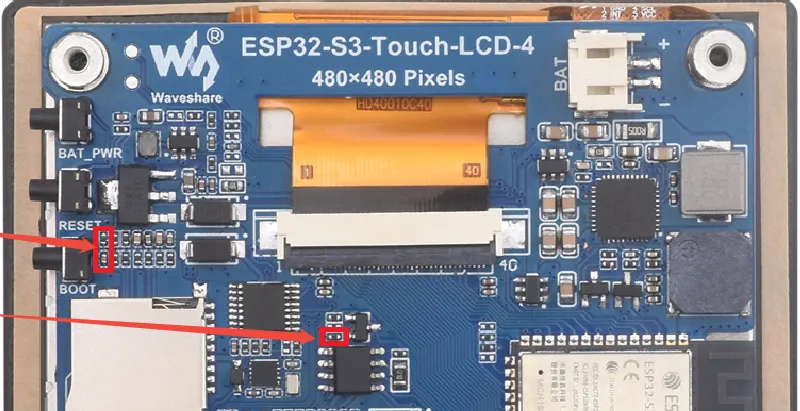

- V2.0 版本拆除 3 个器件可以解决！ESP32-S3-Touch-LCD-4-faq-03
问： 为什么宽电压供电会导致屏幕无法触摸 以及各路 I2C 设备无法使用？
1、使用宽电压供电时，I2C 设备都无法识别，SW6106 I2C 拉低所致，建议接上锂电池使用，如若无法链接锂电池则可隔断 SW6106 i2c 线。
问：为什么我通电一段时间之后就关机了，PWR 灯也不亮了？
1、SW6106 有轻载检测，解决方法为每次上电，I2C 初始化向 0x3C 设备 0x38 寄存器写入 0x0A 值，或循环 1s 延迟向 0x3C 设备 0x03 寄存器写入 0x01 即可控制轻载关机。
问：为何我的开发板上电不亮？

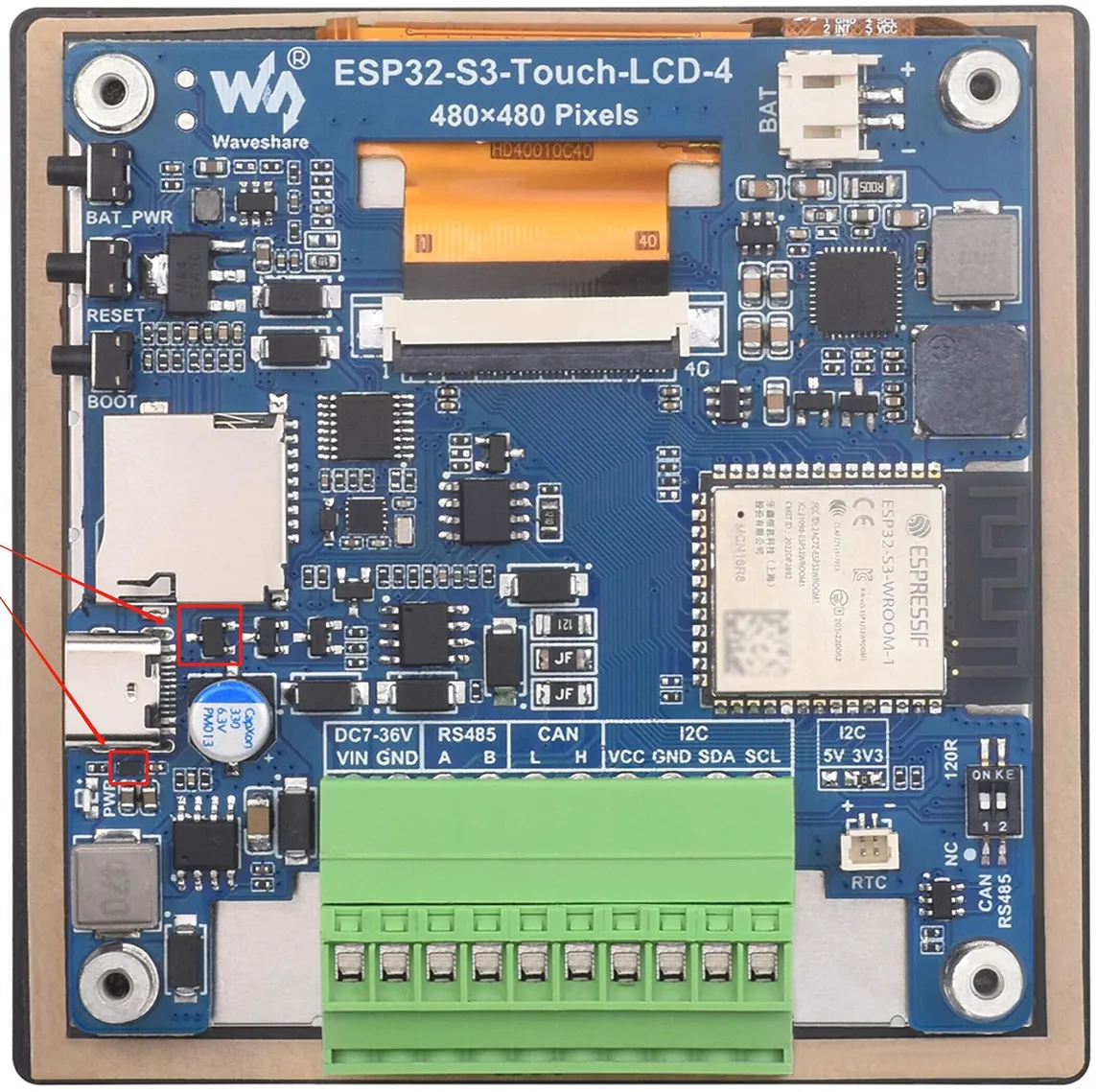

1、在我们设计之初，考虑电池功能（SW6106 方案）和上电开机功能（Mos），我们预留了理想二极管来保证了上电从 USB 口取电给电路板供电，此方案在正常情况下可以上电即开机。在某些情况下，如使用电脑的 USB、Type-C 等支持快充协议的物理口供电，可能会升压而导致 TVS 烧坏短路，这是一个正常的保护电路现象，此时出现的情况是冒烟、屏幕不亮、PWR 灯频闪等。在这种情况下，需要拆除如下图所示的 TVS 和 MOS 管，请放心处理，电路经过验证可以承受最大快充电压 20V，所以拆除它们是一个较合理的处理方式。
2、在上述拆除 TVS 和 MOS 管后，开发板上电是不会点亮的，此时需要单击 BAT_PWR 来实现开机，当然在开机状态下也可以双击 BAT_PWR 进行关机。
问：为何烧录失败？
1、当串口被占用时会烧录失败，将串口监视器关闭重新烧录
2、当 ESP32 程序崩溃时，烧录会失败，此时需要将开发模块完全断电，按住 BOOT 再上电进入强下载模式再进行烧录。烧录完不会自动退出下载模式，所以需要再次进行断电重启
问：怎么查看自己使用的 COM 口？
Windows 系统：
- 通过设备管理器查看：按下 Windows + R 键打开“运行”对话框；输入
devmgmt.msc并按回车键打开设备管理器；展开“端口（COM 和 LPT）”部分，这里会列出所有的 COM 端口及其当前状态。 - 使用命令提示符查看：打开命令提示符（CMD）；输入
mode命令，这将显示所有 COM 端口的状态信息。 - 查看硬件连接：如果已经连接外部设备到 COM 口，通常设备会占用一个端口号，可以通过查看连接的硬件确定使用的端口号。
Linux 系统：
- 使用
dmesg命令查看：打开终端。 - 使用
ls命令查看：输入ls /dev/ttyS*或ls /dev/ttyUSB*列出所有串口设备。 - 使用
setserial命令查看：输入setserial -g /dev/ttyS*查看所有串口设备的配置信息。
问：我该怎么移植提供的 lib 库？或者怎么自己开发 LCD 屏幕？如何驱动？
本产品所使用的 LCD 屏幕显示芯片为 ST7701，触摸芯片为 GT911，我们建议直接参阅 Arduino 或 ESP-IDF 的示例例程
问：能帮我看下代码吗？能否帮我修改代码？
本产品定位于开发板，并不是成品产品。关于产品生态属于是 ESP32 核心，生态很成熟，开发环境也很友好，我们不协助修改代码，请各位创客、极客自行发挥 DIY 能力，如有疑问可以询问工程师为您解答。
如您觉得我们的产品不错，希望批量定制硬件、定制外壳、定制软件等，欢迎联系销售
问：为什么代码没问题且成功烧录，运行后没有输出？
- 查看原理图，针对不同开发板的 Type-C 接口，对应代码处理输出不同：
- USB 直出的开发板，支持 printf 函数打印输出，若想支持 Serial 函数打印输出则需要使能 USB CDC On Boot 功能或者 HWCDC 声明
- UART 转 USB 的开发板，支持 printf 函数和 Serial 函数打印输出，无需使能 USB CDC On Boot
问：使用 VS Code ESP-IDF 插件编译工程后，会出现像素偏移、重影怎么办？
- 该现象复现于使用 VS Code ESP-IDF 插件编译的情况下。解决方法可以使用 ESP-IDF 终端命令行编译烧录。注：VS Code ESP-IDF 终端也会显示不良。
问：如何使用 SquareLine Studio 设计界面
问：如何恢复出厂模式？
- 烧录出厂 bin 文件，参考 Flash 固件的烧录与擦除
问： 没有 SD 卡可以使用我们的产品吗？
可以的，只是用不了有关 SD 卡部分的功能，其他没有影响
问： 屏幕问题
此类产品的屏幕与背板采用一体式贴合设计，为确保正常使用，建议避免自行拆卸或撬开胶层。若因拆解导致屏幕受损，将无法进行维修
问：示例程序 RS485_Test 仅能发送数据无法接收，该如何解决？
RS485 因为 IDF 版本问题会导致通信异常
ESP-IDF 环境：建议升级至 v5.5.2；
Arduino 环境：建议将 esp32 package 版本降低至 v3.0.7
问：如何使用锂电池为开发板持续供电？

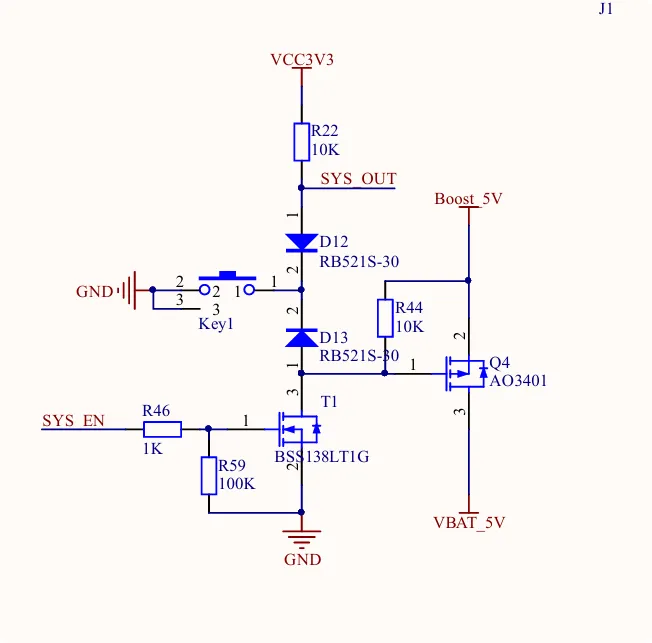

PWR 按钮是为解决电源控制并且考虑到外设按钮功能少而设计，其原理如下：按下 Key1 之后 Boost_5V 通过 VBAT_5V（电池供电），此时系统启动，系统给 SYS_EN 一个高电平来维持上电效果，此时松开 Key1 不会断电。Key1 现在的功能即可以拉低 SYS_OUT，系统检测 SYS_OUT 按下、连按和长按，可以自定义关机控制操作。比如长按模式下系统设置 SYS_EN 低电平断开电池供电，即可完成多功能按键使用。
