使用说明
为了让用户能够快速了解产品的各个功能，我们提供了一系列的测试例程，方便客户了解各个接口的使用。除了 ESP32-Touch-LCD-7 主机和配套的线材之外，为了能够运行例程，需要准备的器件如下：

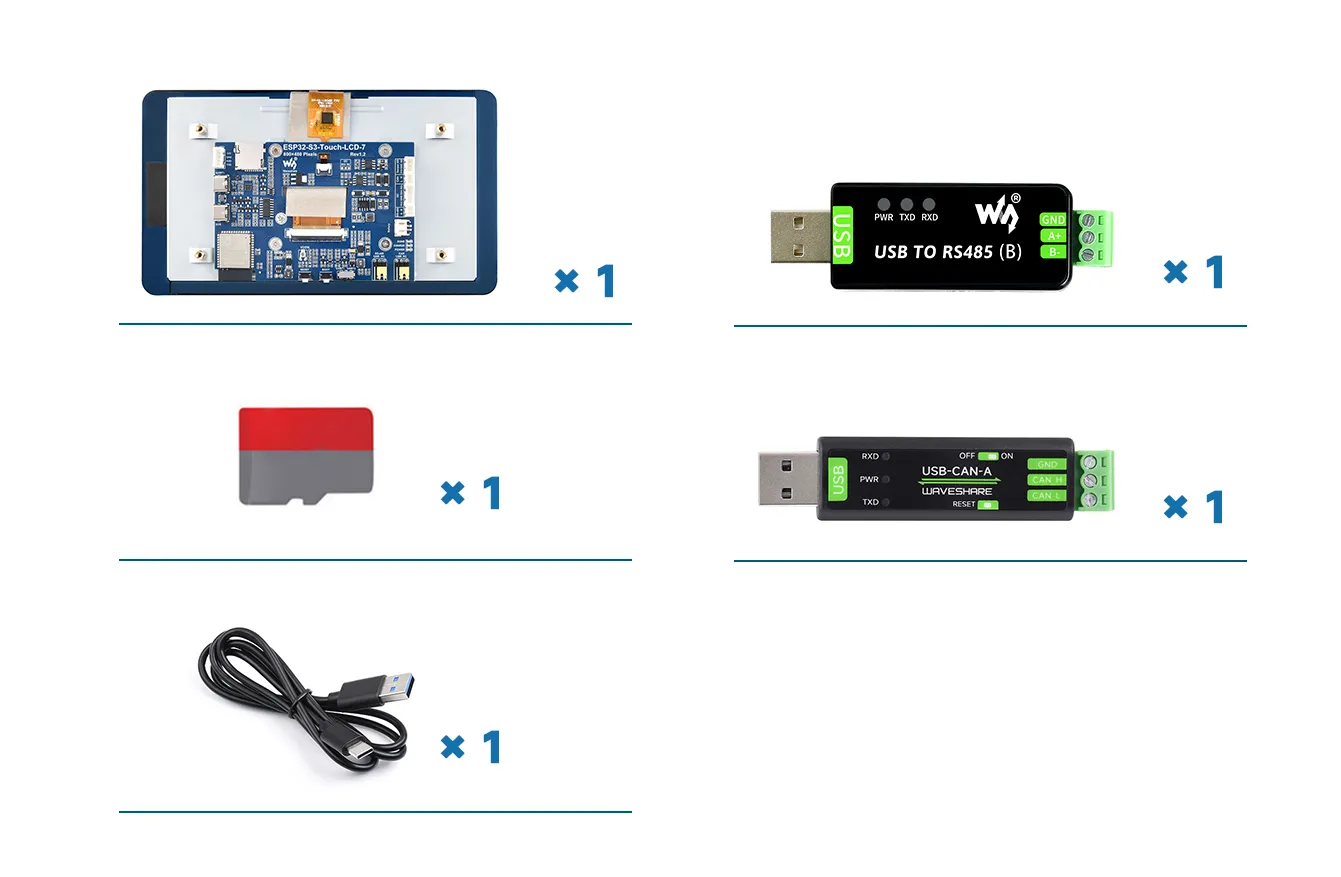

器件准备
- ESP32-S3-Touch-LCD-7 ×1
- Micro SD 卡 ×1（非必需，SD 卡示例需要）
- USB 线 Type-A 公口 → Type-C 公口 ×1
- USB 转 RS485 双向转换器 ×1（非必需，RS485 接口示例需要）
- USB 转 CAN 适配器 / 分析仪 ×1（非必需，CAN 接口示例需要）
注意事项
-
开发板板载自动下载电路，UART 丝印处的 Type-C 接口用于程序下载和日志打印。 下载完成后，请按 RESET 按键运行程序。
-
使用时请注意 PCB 天线区域，避免金属或塑料件贴合天线位置。
-
TF 卡支持 SPI / MMC 通信方式，注意 SD_CS 引脚需由 CH422G 的 EXIO4 驱动。
-
开发板通过 PH2.0 接口引出 ADC、CAN、I2C、RS485 外设引脚，使用 PH2.0 → 2.54 mm 杜邦公头转接线连接外部传感器。
-
CAN 和 RS485 外设默认通过跳帽连接 120 Ω 终端电阻， 可选择 NC 断开终端电阻。
-
7 英寸屏幕占用大部分 GPIO，开发板使用 CH422G IO 扩展芯片，用于复位、背光开关等控制。
-
PH2.0 锂电池座仅支持 单节 3.7 V 锂电池，
请勿同时接入多组电池进行充放电，建议单节容量 ≤ 2000 mAh。 -
开发板上的 CH422G 与触摸芯片已占用以下 I²C 从机地址，
请勿使用相同地址的 I²C 设备：0 1 2 3 4 5 6 7 8 9 a b c d e f
00: - - - - - - - - - - - - - - - -
10: - - - - - - - - - - - - - - - -
20: 20 21 22 23 24 25 26 27 - - - - - - - -
30: 30 31 32 33 34 35 36 37 38 39 3a 3b 3c 3d 3e 3f
40: - - - - - - - - - - - - - - - -
50: - - - - - - - - - - - - - - 5d -
60: - - - - - - - - - - - - - - - -
70: -
⚠️ USB 下载注意事项（重要）
开发板使用 USB 下载程序
若出现 无法识别端口 的情况，请进入 Boot 模式：
- 按住 BOOT 按键
- 连接 USB 至电脑
- 松开 BOOT 按键
下载完成后，按 RESET 按键运行程序。
性能说明（ESP-IDF & LVGL）
目前在 ESP-IDF v5.3 环境下，使用 单核运行 LVGL benchmark 示例：
- 平均帧率上限：26 FPS
- 接口帧率：41 FPS
- PCLK：21 MHz
编译前需在 menuconfig 中配置以下选项：
CONFIG_FREERTOS_HZ=1000
CONFIG_ESP_DEFAULT_CPU_FREQ_MHZ_240=y
CONFIG_ESPTOOLPY_FLASHMODE_QIO=y
CONFIG_ESPTOOLPY_FLASHFREQ_120M=y # 需与 PSRAM 保持一致
CONFIG_SPIRAM_MODE_OCT=y
CONFIG_IDF_EXPERIMENTAL_FEATURES=y
CONFIG_SPIRAM_SPEED_120M=y # 需与 FLASH 保持一致
CONFIG_SPIRAM_FETCH_INSTRUCTIONS=y
CONFIG_SPIRAM_RODATA=y
CONFIG_ESP32S3_DATA_CACHE_LINE_64B=y
CONFIG_COMPILER_OPTIMIZATION_PERF=y
详细 LCD 及 LVGL 性能说明，请参考 Performance.pdf 文档
