ESP32-S3-Touch-LCD-7B
| SKU | 产品 |
|---|---|
| 31726 | ESP32-S3-Touch-LCD-7B |
| 31727 | ESP32-S3-LCD-7B |
产品介绍
产品简介
这是一款微雪 (Waveshare) 设计的低成本，高性能的微控制器开发板。其支持 2.4GHz WiFi 和 BLE 5，集成大容量 Flash 和 PSRAM，板载 7 英寸宽电容触摸 LCD 屏，可流畅运行 LVGL 等 GUI 界面程序；结合多种外设接口（如：CAN、I2C 和 RS485 等接口），快速开发 ESP32-S3 的 HMI 等应用。多种功能与接口满足物联网 (IoT)、移动设备、智能家居等应用场景对功耗的需求。
产品特性
- 搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
- 支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
- 内置 512KB SRAM 和 384KB ROM，叠封 16MB Flash 和 8MB PSRAM
- 板载 7 英寸 LCD 屏，1024 × 600 分辨率，65K 彩色
- 支持 I2C 接口控制电容触摸（可选），5 点触控，支持中断
- 板载 CAN、RS485、I2C 接口和 Micro SD 卡座等，集成全速 USB
- 外置 LED 指示灯，方便查看电源跟电池充电状态
- 可以调节背光亮度，读取当前电池电压
- 支持灵活时钟，模块电源单独设置等精准控制，实现多场景低功耗模式
板载资源
- ESP32-S3-WROOM-1-N16R8 模组
WiFi/蓝牙 SoC 模块，240MHz 运行频率，叠封 8MB PSRAM 和 16MB Flash - 屏幕显示接线端子
- 屏幕触摸接线端子
- Micro SD 卡座
- USB Type-C 接口
- USB TO UART Type-C 接口
- UART 接线端子：6 和 7 是同一个 UART，可通过 UART 选择开关进行选择；推荐使用配套的 HY2.0 4P 转杜邦公头 4P 线材
- I2C 接线端子：推荐使用配套的 HY2.0 4P 转杜邦公头 4P 线材
- 传感器接线端子：推荐使用配套的 HY2.0 3P 转杜邦公头 3P 线材
- CAN 接线端子：推荐使用配套的 HY2.0 2P 转杜邦公头 2P 线材
- RS485 接线端子：推荐使用配套的 HY2.0 2P 转杜邦公头 2P 线材
- 5 V 输出：推荐使用配套的 HY2.0 2P 转杜邦公头 2P 线材
- 3.7V 单节锂电池 PH2.0 接口
- CAN 终端电阻选择接口
- RS485 终端电阻选择接口
- UART 选择开关
在 UART1 和 UART2 之间进行选择 - BOOT 按键
按住上电进行程序烧录 - RESET 按键
按下复位控制器 - DONE
锂电池充电完成指示灯 - CHARGE
锂电池充电指示灯 - POWER
电源指示灯
接口说明
在使用 ESP32-S3-Touch-LCD-7B 时，需要了解不同外设的硬件连接。
LCD 接口：连接液晶排线的接口（点击展开）
| ESP32-S3 | LCD | 简介 |
|---|---|---|
| GPIO0 | G3 | 绿色数据第三位 |
| GPIO1 | R3 | 红色数据第三位 |
| GPIO2 | R4 | 红色数据第四位 |
| GPIO3 | VSYNC | 竖向同步信号 |
| GPIO5 | DE | 数据使能信号 |
| GPIO7 | PCLK | 时钟信号 |
| GPIO10 | B7 | 蓝色第七位 |
| GPIO14 | B3 | 蓝色第三位 |
| GPIO17 | B6 | 蓝色第六位 |
| GPIO18 | B5 | 蓝色第五位 |
| GPIO21 | G7 | 绿色第七位 |
| GPIO38 | B4 | 蓝色第四位 |
| GPIO39 | G2 | 绿色第二位 |
| GPIO40 | R7 | 红色第七位 |
| GPIO41 | R6 | 红色第六位 |
| GPIO42 | R5 | 红色第五位 |
| GPIO45 | G4 | 绿色第四位 |
| GPIO46 | HSYNC | 横向同步信号 |
| GPIO47 | G6 | 绿色第六位 |
| GPIO48 | G5 | 绿色第五位 |
| IO EXTENSION | LCD | - |
| EXIO2 | DISP | 背光使能引脚 |
| EXIO6 | LCD_VDD_EN | VCOM 电压使能脚 |
触摸屏接口：用于连接触摸排线的接口（点击展开）
| ESP32-S3 | Touch | 简介 |
|---|---|---|
| GPIO4 | TP_IRQ | 触摸中断引脚 |
| GPIO8 | TP_SDA | 触摸数据引脚 |
| GPIO9 | TP_SCL | 触摸时钟引脚 |
| IO EXTENSION | Touch | - |
| EXIO1 | TP_RST | 触摸复位引脚 |
USB 接口：用于供电跟烧录使用（点击展开）
| ESP32-S3 | USB | 简介 |
|---|---|---|
| GPIO19 | USB_DN | 数据线 D- |
| GPIO20 | USB_DP | 数据线 D+ |
| IO EXTENSION | USB | - |
| EXIO5 | USB_SEL | 拉低设置成 USB 模式，否则为 CAN 模式 |
TF 卡接口：用于连接 TF 卡的接口（点击展开）
| ESP32-S3 | TF | 简介 |
|---|---|---|
| GPIO11 | MOSI | TF 卡输入引脚 |
| GPIO12 | SCK | TF 卡时钟引脚 |
| GPIO13 | MISO | TF 卡输出引脚 |
| IO EXTENSION | TF | - |
| EXIO4 | SD_CS | TF 卡使能引脚，低电平有效 |
RS485 接口：开发板板载 RS485 接口，可直连设备通信，电路收发模式自动切换（点击展开）
| ESP32-S3 | RS485 | 简介 |
|---|---|---|
| GPIO16 (UART TX) | RS485_RXD | 数据输出 |
| GPIO15 (UART RX) | RS485_TXD | 数据输入 |
备注
RS485_TXD 和 RS485_RXD 为基于 RS485 收发器侧信号方向定义的原理图网络名称，其命名视角与 ESP32-S3 UART 侧不同。
CAN 接口：实现 CAN 总线网络的收发控制、数据分析、采集和监控（点击展开）
| ESP32-S3 | CAN | 简介 |
|---|---|---|
| GPIO20 | CANTX | 数据输出 |
| GPIO19 | CANRX | 数据输入 |
| IO EXTENSION | CAN | - |
| EXIO5 | CAN_SEL | 拉高设置成 CAN 模式，否则为 USB 模式 |
I2C 接口：挂载 IO 扩展芯片、触摸接口及外部接口（点击展开）
ESP32-S3 提供多路硬件 I2C，目前使用 GPIO8(SDA)，GPIO9(SCL) 引脚做 I2C 总线
通过 I2C 接口连接 IO 扩展芯片和触摸屏等外设。
| ESP32-S3 | I2C | 简介 |
|---|---|---|
| GPIO8 | SDA | I2C 数据引脚 |
| GPIO9 | SCL | I2C 时钟引脚 |
- PH2.0 电池接口：开发板使用高效充放电管理芯片 CS8501，可将单节锂电池升压到 5V，目前充电电流为 580mA，用户可更换 R45 电阻更改充电电流，详情请查阅 ESP32-S3-Touch-LCD-7B 原理图。
产品尺寸

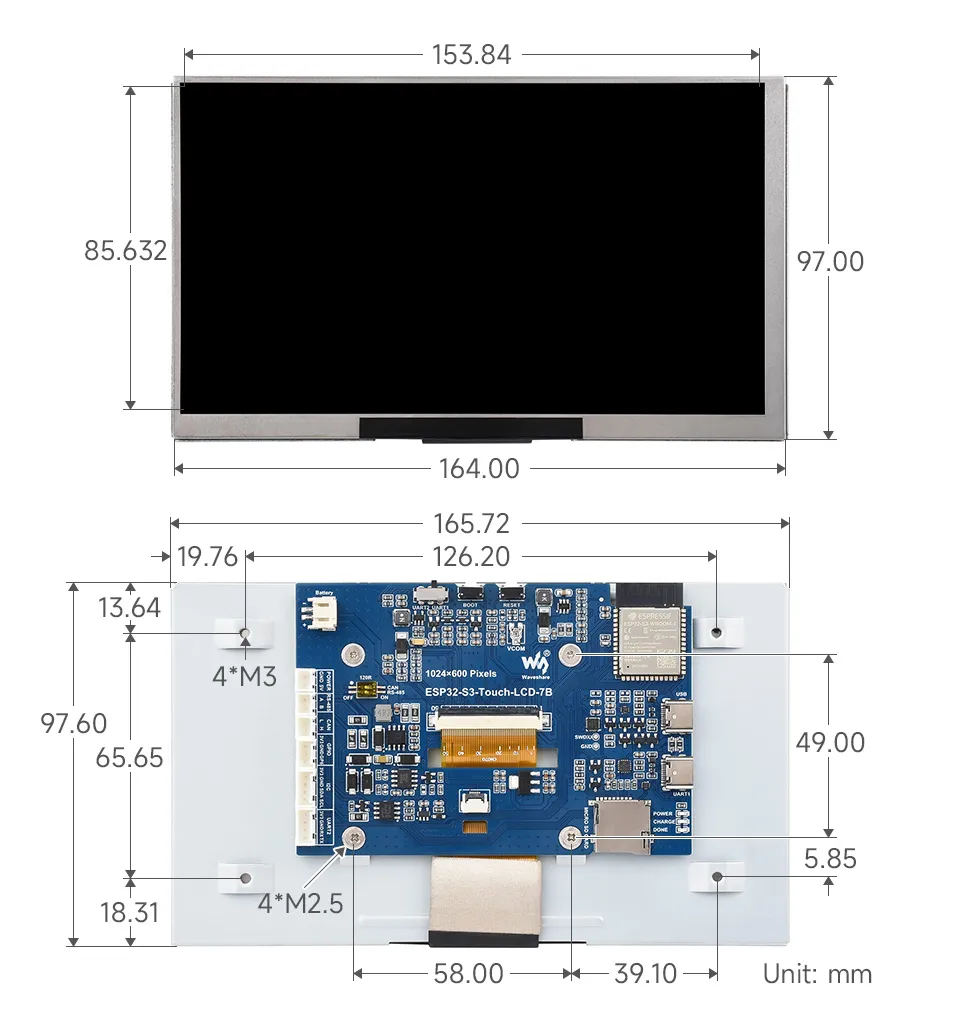

无触控版本

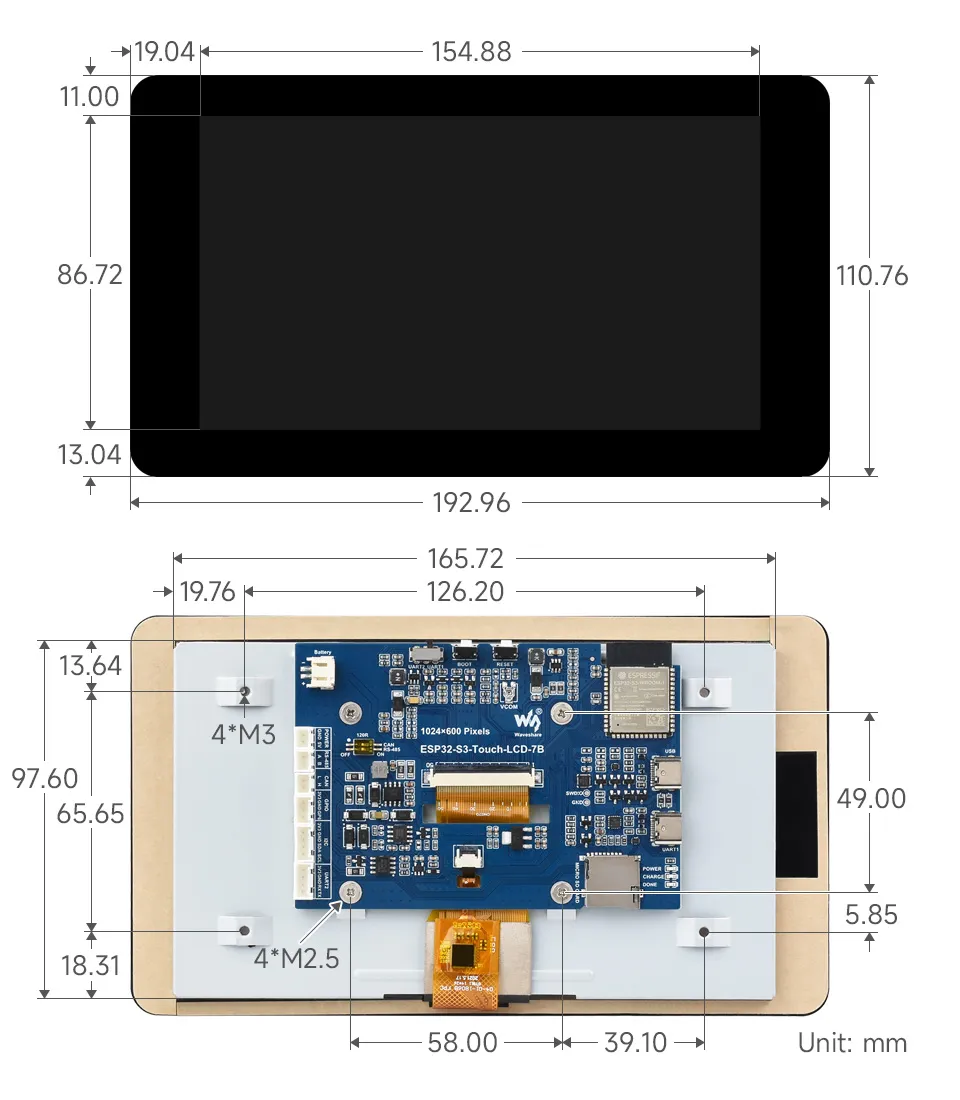

带触控版本
产品参数
基础参数
| 项目 | 参数说明 |
|---|---|
| 处理器 | 高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz |
| Wi-Fi/蓝牙 | 支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线 |
| Flash | 16MB Flash |
| PSRAM | 8MB PSRAM |
| 供电范围 | Type-C 5V |
屏幕参数
| 项目 | 参数说明 |
|---|---|
| 分辨率 | 1024 × 600 |
| 显示颜色 | 65K 彩色 |
| 显示接口 | RGB |
| 显示面板 | IPS |
| 可视角度 | 170° |
| 屏幕亮度 | 235 cd/m² |
| 触摸类型 | 电容 |
| 触摸面板 | 钢化玻璃 |
外设接口与其它
| 项目 | 参数说明 |
|---|---|
| 通信接口 | CAN、RS485、I2C、USB |
| 功耗 | 5V 350mA |
| 操作温度 | 0℃ ~ 65℃ |
| 产品尺寸 (L×W) | 无触控版：164×97mm；带触控版：192.96×110.76mm |
