出厂固件使用

版本兼容性说明

本固件用于展示相关功能，后续将继续迭代。如在使用中发现异常，欢迎反馈，问题确认后会更新版本。

本章节包含以下内容：

测试准备​

  • Type-C 数据线
  • 读卡器
  • SD 卡

程序说明​

应用程序包括：SquareLine 示例、手写测试、图片显示、音乐播放、AI 对话、设置（WLAN、声音调节、背光调节、电池电压和 CPU 温度获取、隔离 IO 测试）以及麦克风测试。

程序使用​

下面简要说明每个程序的用途和功能。

准备事项

图片显示、音乐播放测试需要将 ./firmware/sdcard 中的两个文件夹复制到 SD 卡中，SD 卡的文件系统必须为 FAT32 格式，否则点击图标会重启系统。

squareline​

此示例用于运行 SquareLine 示例界面。

运行效果​

DrawPanel​

此示例测试触摸屏是否正常

运行效果​

MusicPlayer​

此示例是播放 SD 卡中的音乐，可以通过右边的喇叭按键调节声音大小

运行效果​

SpecAnalyzer​

此示例测试麦克风是否正常，拾音并通过动画显示出来

运行效果​

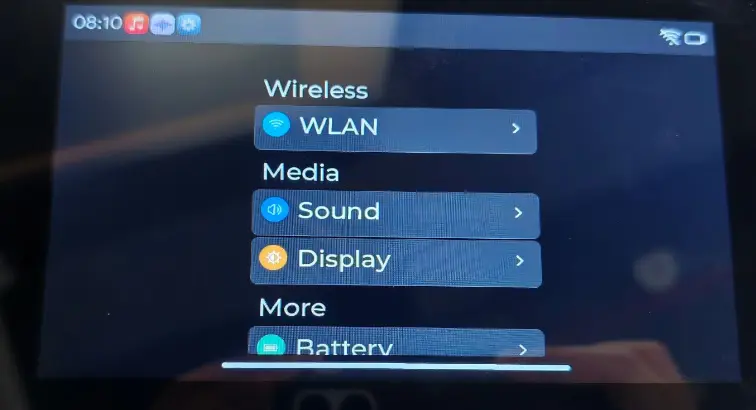

Settings​

此示例用于查看和调整系统设置，当前包含 WLAN、声音、背光、电池信息和隔离 IO 测试等功能入口。

运行效果​

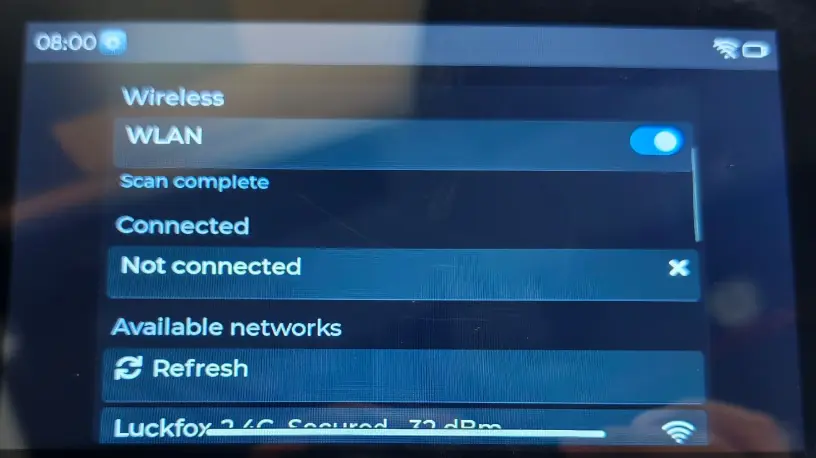

WLAN​

此示例用于连接 Wi-Fi 网络。进入页面后可打开 WLAN 开关、扫描附近热点、选择目标网络并输入密码完成连接；连接成功后可用于后续网络相关功能测试。

运行效果​

Isolationio​

此示例用于测试隔离 IO 功能。使用前请先将对应的 DI 与 DO 进行连接，再通过界面切换 DO 状态，观察 DI 输入是否按预期变化，以确认隔离输入输出工作是否正常。

运行效果​

恢复出厂​

如果刷了其他程序无法测试，可以通过下面的方法恢复出厂设置

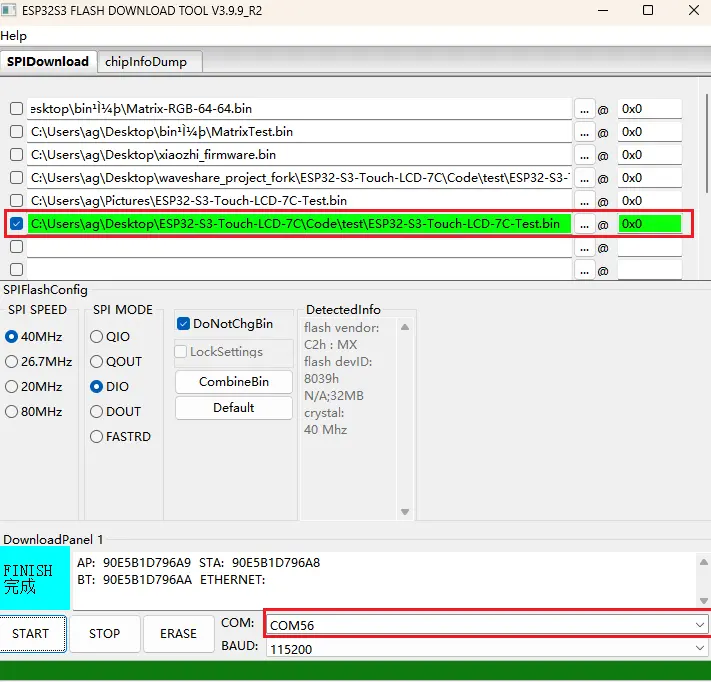

  1. 需要先掌握 Flash Tool 的使用方法，可参考固件烧录与擦除说明。

  2. 将 ./firmware/ESP32-S3-Touch-LCD-7C-BOX-Test.bin 添加到 Flash Tool 中，烧录地址为 0x00

  3. 将开发板连接到电脑，通过设备管理器查看 COM 口，然后在 Flash Tool 中选择对应的 COM，点击开始即可。等待烧录成功后，按下 RESET 按键即可。

①. 添加固件文件

②. 输入烧录地址

③. 选择开发板的 COM

④. 开始烧录

⑤. 烧录完成
