ESP-IDF

本章节包含以下部分，请按需阅读：

ESP-IDF 入门教程​

初次接触 ESP32 ESP-IDF 开发，想要快速上手？我们为您准备了一套通用的 入门教程。

请注意：该教程使用 ESP32-S3-Zero 作为教学示例，所有硬件代码均基于其引脚布局。在动手实践前，建议您对照手中的开发板引脚图，确认引脚配置无误。

配置 ESP-IDF 开发环境​

信息

对于 ESP32-S3-ePaper-1.54G 开发板，需要使用 ESP-IDF V5.5.1 以上版本。

备注

以下内容以 Windows 系统为例，使用 VS Code + ESP-IDF 扩展 的方式进行开发。Mac/Linux 用户请参考 官方说明。

版本选择

此部分图示以安装 ESP-IDF V5.2.2 为例示范，安装时请选用与您开发板示例匹配的 ESP-IDF 版本。

安装 ESP-IDF 开发环境​

  1. 前往 ESP-IDF Installation Manager 下载 ESP-IDF 安装管理器。这是乐鑫最新推出的跨平台安装工具，下文将演示如何使用其离线安装功能。

    在页面中点击 Offline Installer 标签，然后在筛选栏中选择 Windows 操作系统和你需要的 ESP-IDF 版本（图示仅为参考，请以实际为准）。

    下载 EIM 和整合包

    确认选择无误后，点击下载按钮。浏览器将自动同时下载两个文件：一个是 ESP-IDF 离线整合包(.zst)，另一个是 ESP-IDF 安装器(.exe)。

    下载 EIM 和整合包2

    请耐心等待两个文件下载完成。

  2. 下载完成后，双击运行 ESP-IDF 安装器(eim-gui-windows-x64.exe)。

    启动后，可在右上角将界面语言切换为中文。

    切换 EIM 语言

    安装工具会自动检测同一目录下是否存在离线整合包。点击 从存档安装。

    自动检测整合包

    接下来，选择安装路径。建议使用默认路径；若需自定义，请确保路径中不包含中文或空格。确认无误后，点击 开始安装。

    选择安装路径

  3. 当看到如下界面时，表示 ESP-IDF 已安装成功。

    安装成功

  4. 建议同时安装驱动程序。点击 完成安装，然后点击 安装驱动程序。

    用 ESP-IDF 安装管理器安装驱动

安装 Visual Studio Code 与 ESP-IDF 扩展​

  1. 下载并安装 Visual Studio Code。

  2. 安装时建议勾选 通过 Code 打开操作添加到 Windows 资源管理器文件上下文菜单,以便快速打开项目文件夹。

  3. 在 VS Code 中,点击侧边活动栏中的 扩展图标 扩展图标(或使用快捷键 Ctrl + Shift + X)打开 扩展 视图。

  4. 在搜索框中输入 ESP-IDF,找到 ESP-IDF 扩展并点击安装。

    在 VS Code 中搜索并安装 ESP-IDF 扩展

  5. 当 ESP-IDF 扩展版本 ≥ 2.0 时,扩展会自动检测并识别上述步骤中安装的 ESP-IDF 环境,无需手动配置。

示例程序​

ESP-IDF 示例程序位于 示例程序包 的 ESP-IDF 目录中。

示例程序基础例程说明依赖库
01_ADC_Test获取锂电池的电压值-
02_I2C_PCF85063打印 RTC 芯片的实时时间SensorLib
03_I2C_STHC3获取温湿度传感器的数据-
04_SD_Card加载显示 SD 卡的信息-
05_WIFI_AP设置为 AP 模式，可获取接入设备的 IP 地址-
06_WIFI_STA设置为 STA 模式，可接入 WiFi 获取 IP 地址-
07_Audio_Test获取麦克风的数据，通过扬声器播放-
08_BATT_PWR_Test使用锂电池供电，PWR 按键控制系统的电源-
09_E_paper_test墨水屏屏幕刷新例程-

01_ADC_Test​

【程序说明】

  • 通过 GPIO 连接的模拟量电压经过 ADC 转换成数字量，然后通过计算得到实际的锂电池电压，并打印到终端。

【硬件连接】

  • 使用 USB 线把板子接入电脑

【代码分析】

  • Adc_PortInit(void)：初始化 ADC1，包括创建 ADC 单次触发单元并配置 ADC1 的通道 3。
  • float Adc_GetBatteryVoltage(int *data)：读取 ADC1 通道 3 的值，返回实际的电压值。
  • uint8_t Adc_GetBatteryLevel(void)：返回电池的百分比。
  • void Adc_LoopTask(void *arg)：创建一个 ADC 任务，该任务每隔 1 秒读取一次 ADC 的值并打印到串口。

【运行效果】

  • 程序编译下载完成，打开串口监控可以看到打印输出的 ADC 的值和电压，如下图所示：

02_I2C_PCF85063​

【程序说明】

  • 通过 I2C 协议，分别对 PCF85063 芯片进行初始化、设置时间、间隔读取时间，然后打印到终端。

【硬件连接】

  • 使用 USB 线把板子接入电脑

【代码分析】

  • void i2c_rtc_loop_task(void *arg)：创建一个 RTC 任务来实现 RTC 功能，每隔 1 秒读取一次 RTC 芯片的时钟，然后输出到终端。

【运行效果】

  • 程序编译下载完成，打开串口监控可以看到打印输出的 RTC 时间，如下图所示：

03_I2C_STHC3​

【程序说明】

  • 通过 I2C 协议，分别对 STHC3 芯片进行初始化、读取温湿度数据，然后打印到终端。

【硬件连接】

  • 使用 USB 线把板子接入电脑

【代码分析】

  • void i2c_SHTC3_loop_task(void *arg)：创建一个 SHTC3 传感器任务，定时获取温湿度。

【运行效果】

  • 打开串口监控，可以看到打印输出的温湿度数据，如下图所示：

04_SD_Card​

【程序说明】

  • 通过 SDMMC 方式驱动 SD 卡，成功挂载之后把 SD 卡信息打印到终端。

【硬件连接】

  • 上电之前先给板子装上 FatFs 格式的 SD 卡

【代码分析】

  • sdcard_init(void)：使用 1 线 SDMMC 方式初始化 SD 卡。
  • sdcard_loop_task(void *arg)：测试 SD 卡读写功能的任务，需要取消 #define sdcard_write_Test 宏定义的注释。

【运行效果】

  • 点击串口监控设备，可以看到输出的 SD 卡的信息，practical_size 是 SD 卡的实际容量，如下图所示：

05_WIFI_AP​

【程序说明】

  • 该示例可将开发板设置为热点，允许手机或其他处于 STA 模式的设备连接到开发板。

【硬件连接】

  • 使用 USB 线把板子接入电脑

【代码分析】

  • 在 softap_example_main.c 文件找到 SSID 和 PASSWORD，然后手机或其他处于 STA 模式的设备即可使用该 SSID 和 PASSWORD 连接到开发板。
    #define EXAMPLE_ESP_WIFI_SSID      "waveshare_esp32"
    #define EXAMPLE_ESP_WIFI_PASSWORD      "wav123456"

【运行效果】

  • 烧录完程序，打开串口终端，如果设备连接成功热点之后，会输出该设备的 MAC 地址和 IP 地址，如图：

06_WIFI_STA​

【程序说明】

  • 该示例可将开发板配置为 STA 设备，以连接路由器，从而接入系统网络。

【硬件连接】

  • 使用 USB 线把板子接入电脑

【代码分析】

  • 在 esp_wifi_bsp.c 文件找到 ssid 和 password ，然后将其修改为当前环境中可用路由器的 SSID 和 Password 。
    wifi_config_t wifi_config = {
      .sta = {
        .ssid = "PDCN",
        .password = "1234567890",
      },
    };

【运行效果】

  • 烧录完程序，打开串口终端，如果设备连接成功热点之后，会输出所获取的 IP 地址，如图：

07_Audio_Test​

【程序说明】

  • 该示例演示如何获取麦克风的数据，然后再通过扬声器播放。

【硬件连接】

  • 使用 USB 线把板子接入电脑

【代码分析】

  • i2c_master_Init()：初始化 I2C 总线 。
  • user_ui_init()：初始化全局 ui 。
  • user_button_init()：初始化 audio 接口。

【运行效果】

  • 程序烧录完成后，屏幕无显示

    提示
    1. 长按 BOOT 按键即可进入录音模式，对着 MIC 说话，松开 BOOT 按键即播放录音
    2. 双击 PWR 按键，可以播放一段音乐
    3. 单击 PWR 按键，可以打断音乐播放

08_BATT_PWR_Test​

【程序说明】

  • 使用锂电池供电的情况下，演示如何通过 PWR 按键控制系统的电源。

【硬件连接】

  • 使用 USB 线把板子接入电脑

【代码分析】

  • user_button_init()：初始化按键以及各类触发事件。
  • example_button_pwr_task(void* parmeter)：等待按键事件触发的任务。

【运行效果】

  • 程序烧录完成后，断开 USB 供电，接入锂电池，通过长按 PWR 按键进行开机，屏幕无显示：

    提示
    1. 长按 PWR 按键，等待绿灯亮起，表示启动成功，松开按键即可
    2. 再次长按并松开 PWR 按键，绿灯熄灭，表示电源关闭成功

09_E_paper_test​

【程序说明】

  • 该示例为 ESP32-S3-ePaper-1.54G IDF 本地例程，实现墨水屏初始化清屏，显示图片，绘制基础图形、文字。

【硬件连接】

  • 使用 USB 线把板子接入电脑

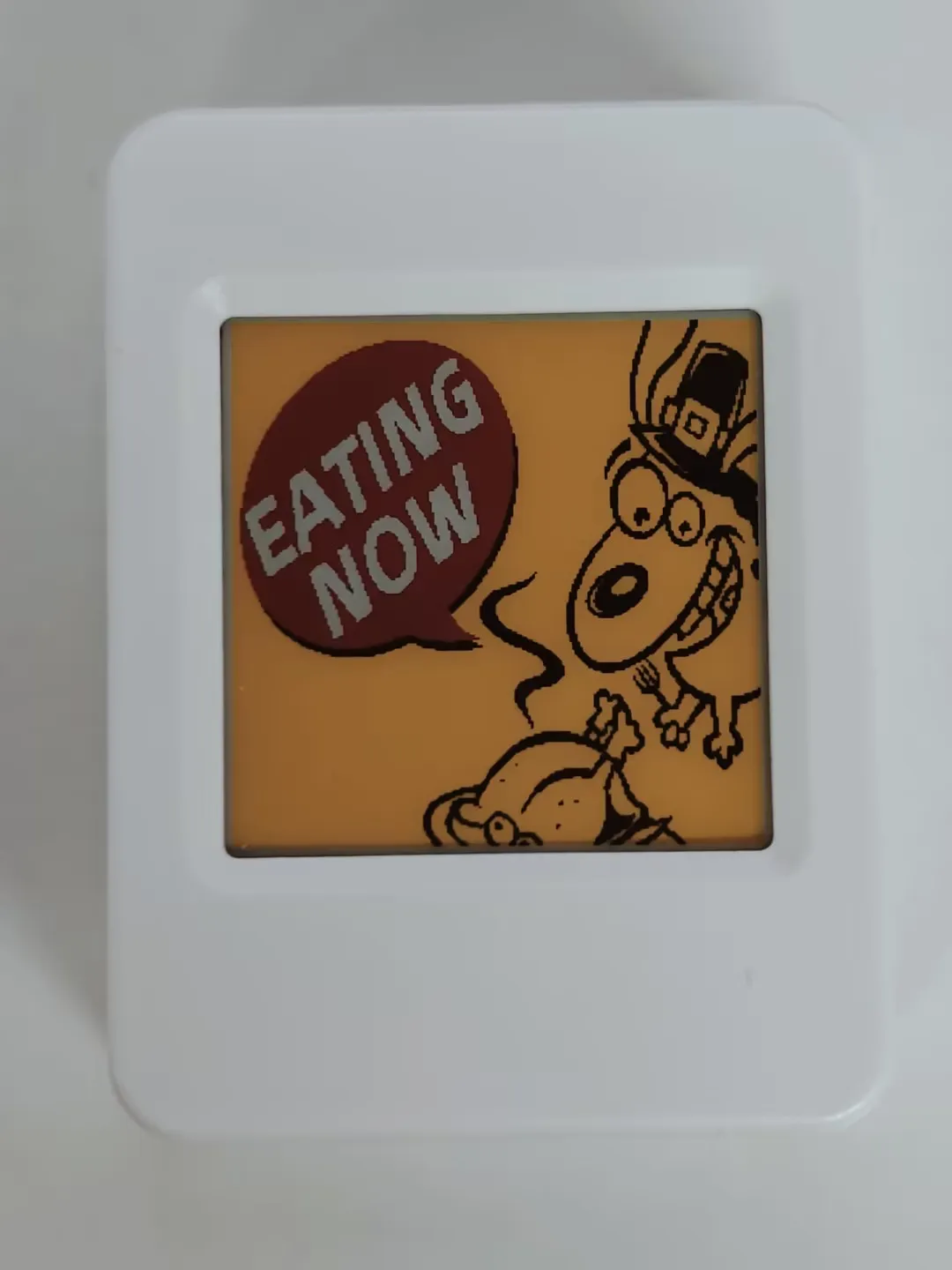

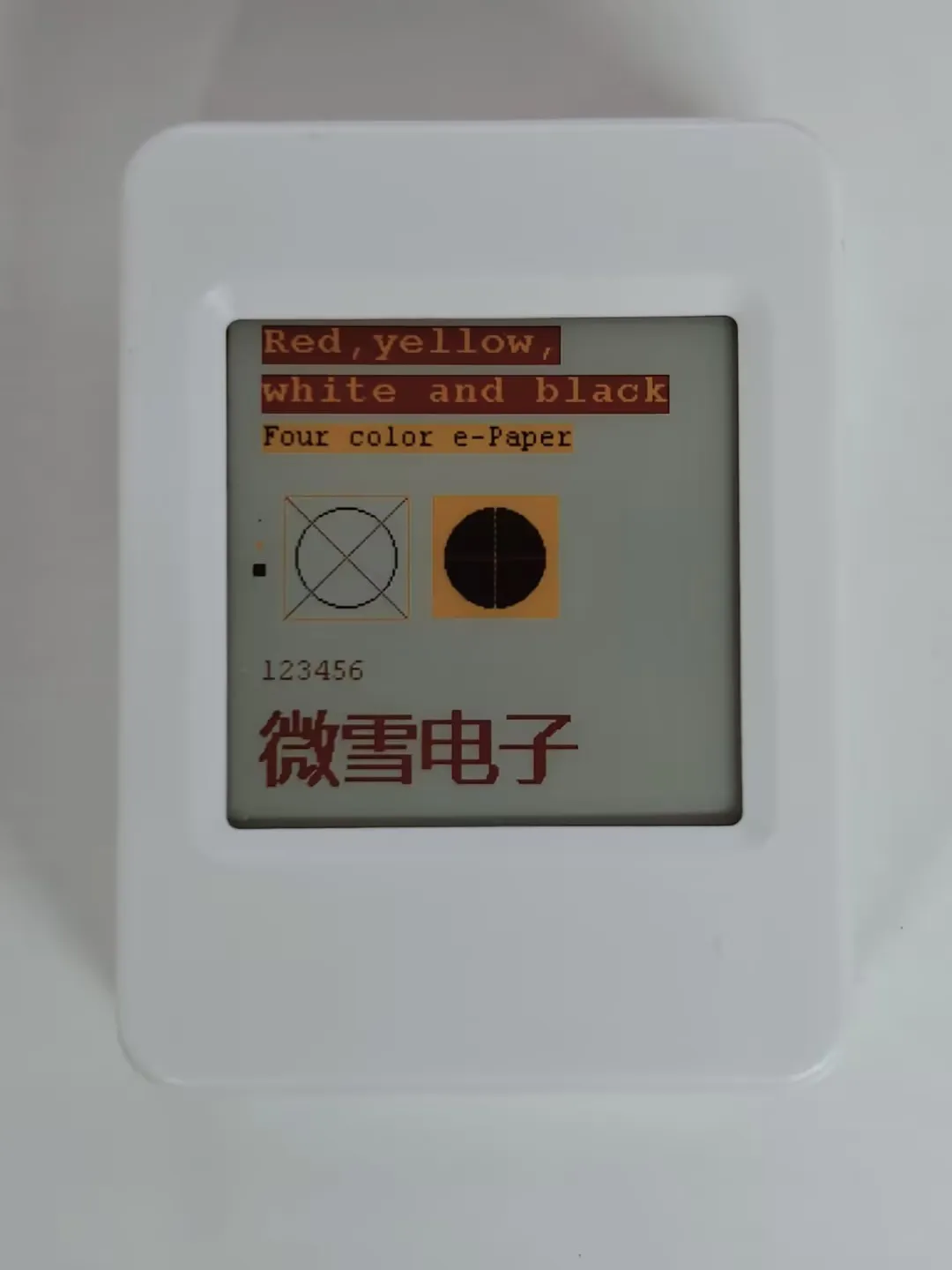

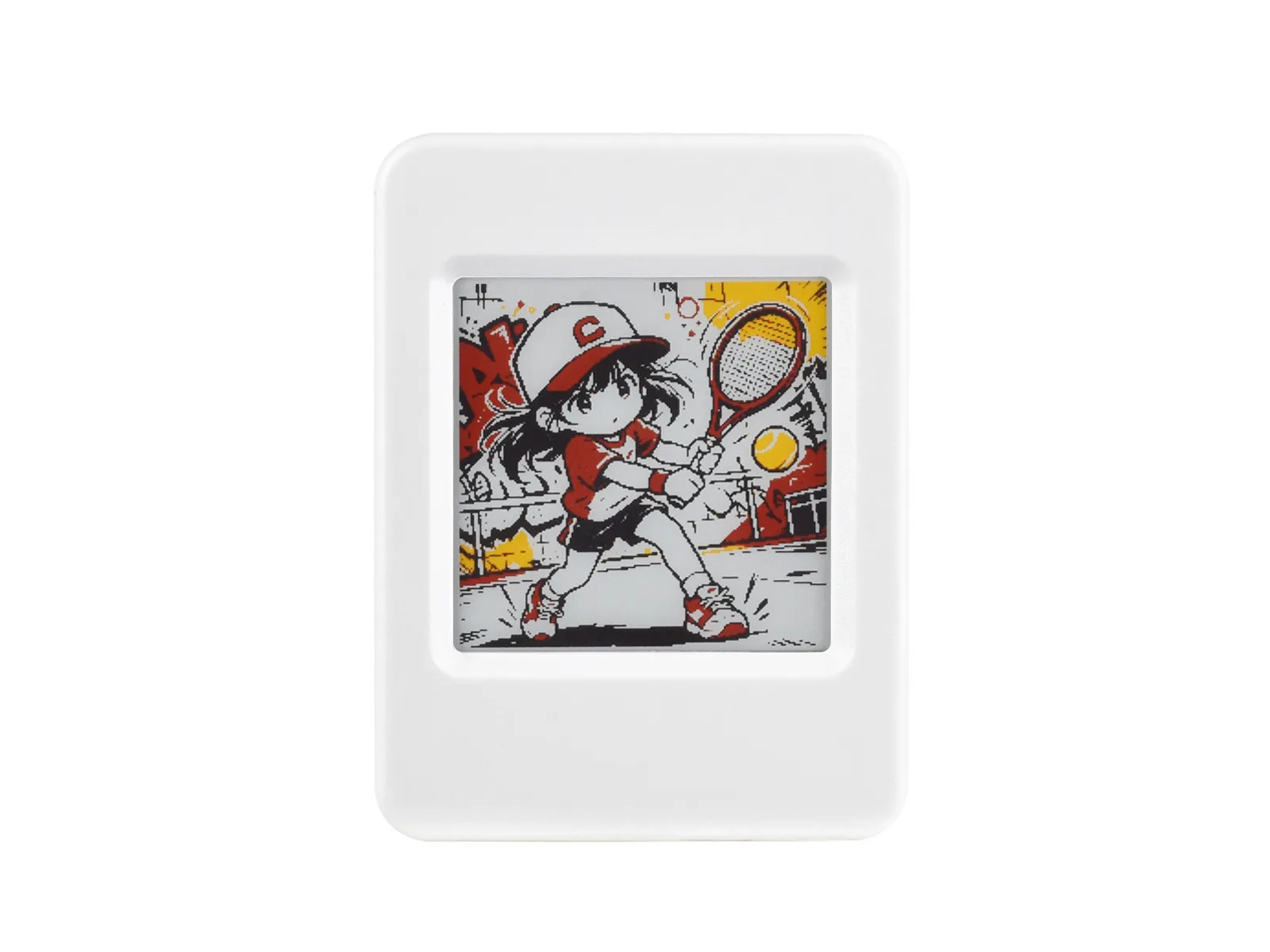

【运行效果】

  • 屏幕刷新初始化清屏，显示图片，绘制基础图形、文字
