ESP32-S3-ePaper-13.3E6
ESP32-S3-ePaper-13.3E6 驱动板体积小巧，是一款搭载 60PIN 墨水屏接口的微控制器开发板。其采用 ESP32-S3-WROOM-2-N32R16V 模组，搭载有 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz，内置 512KB SRAM (TCM)，16MB PSRAM 和 32MB Flash，支持 Wi-Fi 与 BLE 双模通信；集成 Micro SD 卡槽、低功耗音频编解码芯片电路，高效充放电管理芯片 ETA6098 和 MX1.25 锂电池接口，板载 CH343 串口和 CH334 USB HUB 双芯片，可通过一个 Type-C 接口同时进行 USB 和 UART 的使用和开发，外部引出多个排针引脚接口，可兼容扩展多种外围设备，使用方便。
产品特性
驱动板特点
- 采用 ESP32-S3-WROOM-2-N32R16V 模组，搭载 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
- 集成 512KB SRAM、384KB ROM、16MB PSRAM、32MB Flash 存储器
- 集成 2.4GHz Wi-Fi 和低功耗蓝牙 (Bluetooth LE) 双模无线通信，具有优越的射频性能
- 采用 USB Type-C 接口，无需纠结正反插
- 板载 CH343 与 CH334 芯片，通过一个 Type-C 接口就可以满足 USB 和 UART 的开发使用需求
- 板载 13.3E6 墨水屏接口，支持直接接入 13.3E6 全彩墨水屏
- 板载音频编解码芯片，支持语音采集与播放，便于实现 AI 语音交互应用
- 板载高效充放电管理芯片 ETA6098 和 MX1.25 锂电池接口
- 板载 Micro SD 卡槽，可外接 Micro SD 卡存储图片或文件
墨水屏特点
- 采用 E Ink Spectra 6 (E6) 技术，高对比度、高饱和度颜色显示
- 无需背光，断电可长时间保持最后一屏的显示内容
- 功耗非常低，基本只在刷新时耗电

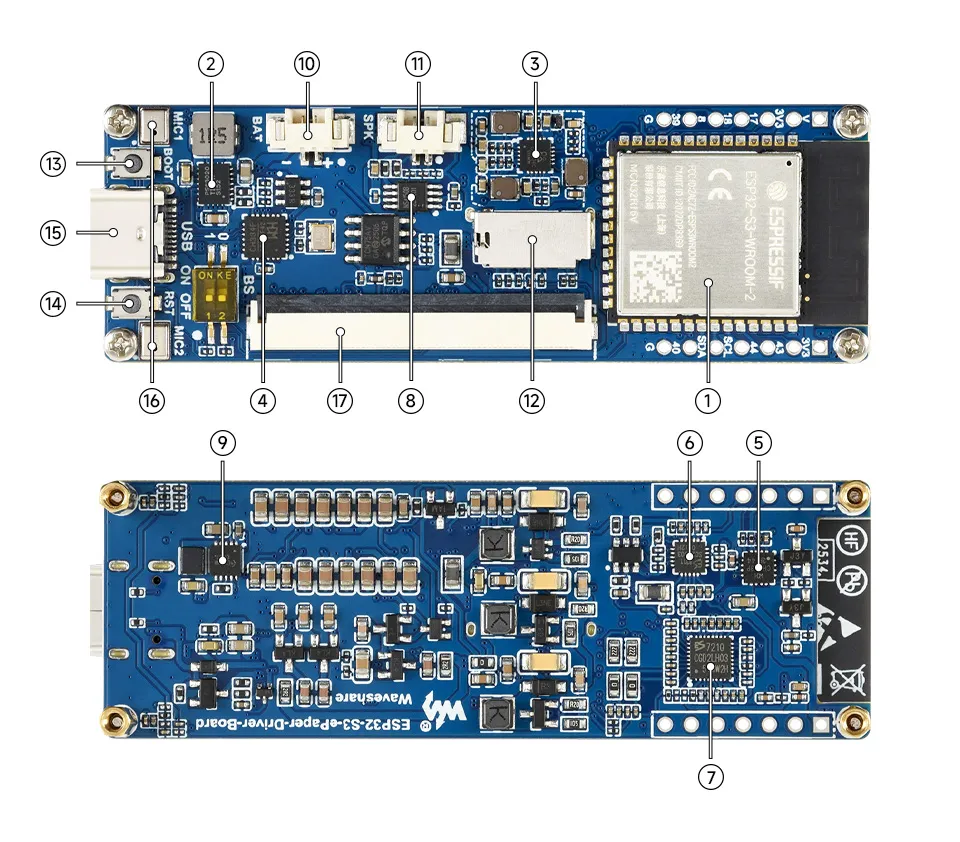

资源简介
- ESP32-S3-WROOM-1-N16R8 Wi-Fi 和蓝牙 SoC，240MHz 运行频率，叠封 16MB Flash 和 8MB PSRAM
- TPS63020DSJR DC/DC 升压芯片
- EA3036CQBR 电源管理芯片
- USB HUB 芯片
- USB 转串口芯片
- ES8311 DAC 音频编码芯片 高性能低功耗音频数模转换器
- ES7210 ADC 音频解码芯片 高性能低功耗音频模数转换器，支持多路麦克风输入
- NS4150B 音频功率放大器芯片
- ETA6098 电池充放电管理芯片
- MX1.25 2PIN 锂电池接口 用于连接锂电池
- MX1.25 2PIN 扬声器接口 音频输出信号，外接扬声器
- Micro SD 卡槽 使用时需要将 SD 卡格式化为 FAT32
- BOOT 按键 按住 BOOT，重新上电可以进入下载模式
- Reset 复位按键
- Type-C 接口 ESP32-S3 USB 接口，可用于烧录程序和日志打印
- 麦克风 用于烧录程序和日志打印
- 墨水屏驱动接口

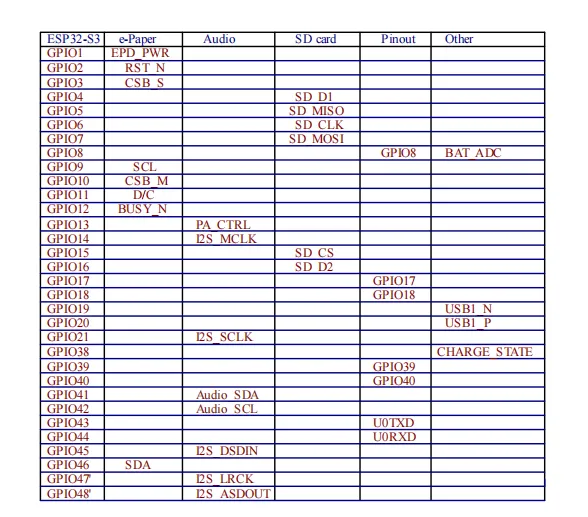

接口介绍

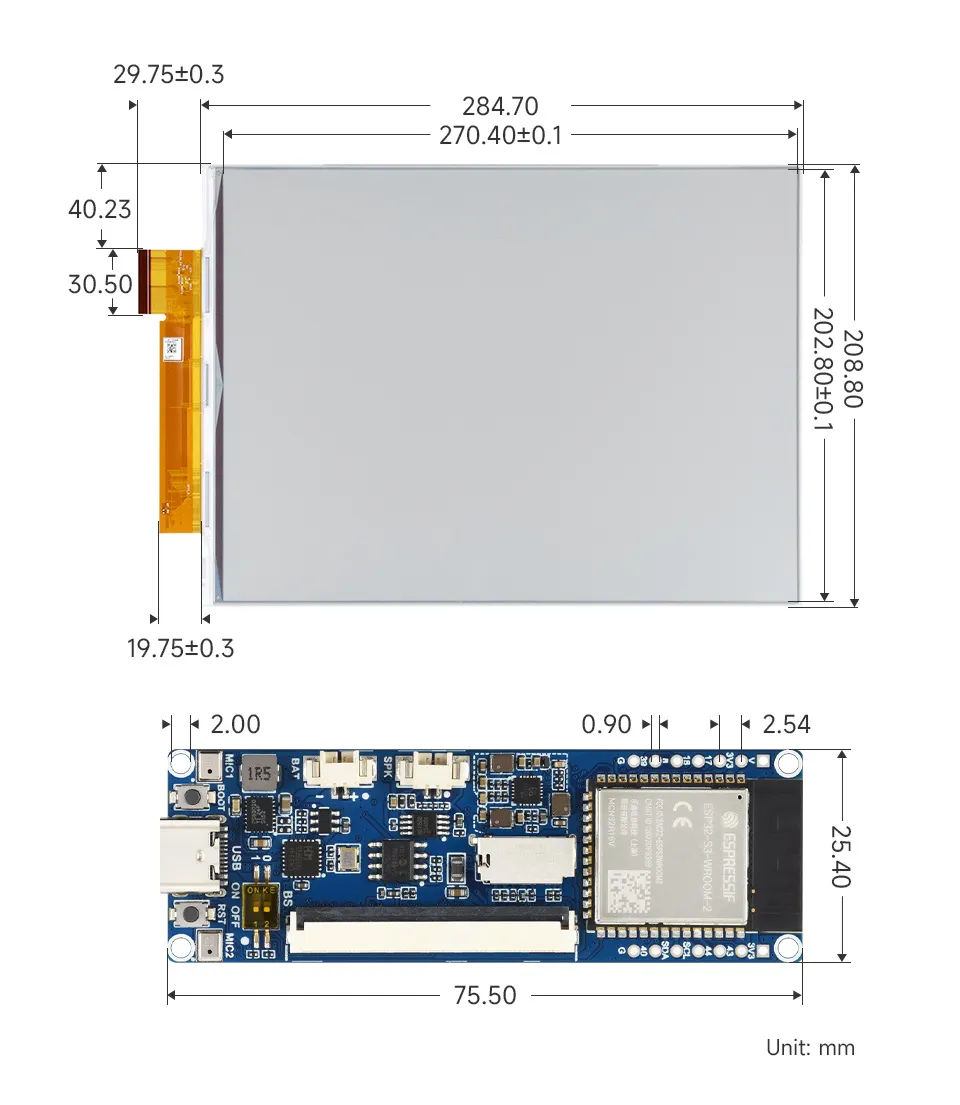

产品尺寸
开发方式
ESP32-S3-ePaper-Driver-Board 支持 Arduino IDE 和 ESP-IDF 两种开发框架，为开发者提供灵活的选择，您可以根据项目需求和个人偏好选择合适的开发工具。
两种开发方式各有优势，开发者可根据自身需求和技能水平选择。Arduino 简单易学、上手快，适合初学者和非专业人士；ESP-IDF 则提供更高级的开发工具和更强的控制能力，适合有专业背景或对性能要求较高的开发者，更适用于复杂项目开发。
-
Arduino IDE 是一款便捷灵活、易于上手的开源电子原型平台。无需太多基础知识，简单学习后即可快速开发。Arduino 拥有庞大的全球用户社区，提供海量开源代码、项目示例和教程，以及丰富的库资源，封装了复杂功能，让开发者能够快速实现各种功能。您可以参考 Arduino IDE 开发环境搭建教程 完成初始设置，教程中同时提供了相关示例程序供参考。
-
ESP-IDF 全称 Espressif IoT Development Framework，是乐鑫科技为 ESP 系列芯片推出的专业开发框架。它基于 C 语言开发，包含编译器、调试器、烧录工具等，支持命令行或集成开发环境（如 Visual Studio Code 配合 Espressif IDF 插件）开发，插件提供代码导航、项目管理、调试等功能。我们推荐使用 VS Code 进行开发，具体配置过程可参考 ESP-IDF (VS Code) 开发环境搭建教程，教程中同时提供了相关示例程序供参考。
