ESP32-Touch-LCD-3.5 出厂固件使用说明
本页介绍 ESP32-Touch-LCD-3.5 新版出厂固件的准备工作及各 APP 的使用方法。
本页对应包含 AIChats、触摸测试、相册等 9 个 APP 的新版应用桌面固件。旧版出厂固件的界面和功能与本页不同。ESP32-Touch-LCD-3.5 与 ESP32-S3-Touch-LCD-3.5、ESP32-S3-Touch-LCD-3.5B 的固件不可混用。
器件准备
- ESP32-Touch-LCD-3.5 开发板 ×1。
- USB Type-C 数据线 ×1。
- Micro SD 卡 ×1，使用 FAT32 文件系统，用于相册、音乐及录音。
- 喇叭 ×1，用于音乐播放、小智语音播报及录音回放。
连接好所需外设后再上电。仅使用设置、触摸测试、传感器或 2048 等功能时，无需准备全部外设。
SD 卡文件准备
将需要浏览的 JPG、JPEG 图片放入 SD 卡根目录的 photo 文件夹，将 MP3 音频放入根目录的 music 文件夹。
SD 卡根目录
├── photo/
│ └── example.jpg
└── music/
└── example.mp3
麦克风 APP 录音时会自动创建 recordings 文件夹，无需提前放入录音文件。
文件准备完成后，在开发板上电前插入 SD 卡。
Wi-Fi 设置
ESP32 仅支持 2.4 GHz Wi-Fi，可通过以下两种方法联网。连接的网络需能访问互联网，以便同步时间、查询天气和使用小智 AI。
方法一：扫码配网

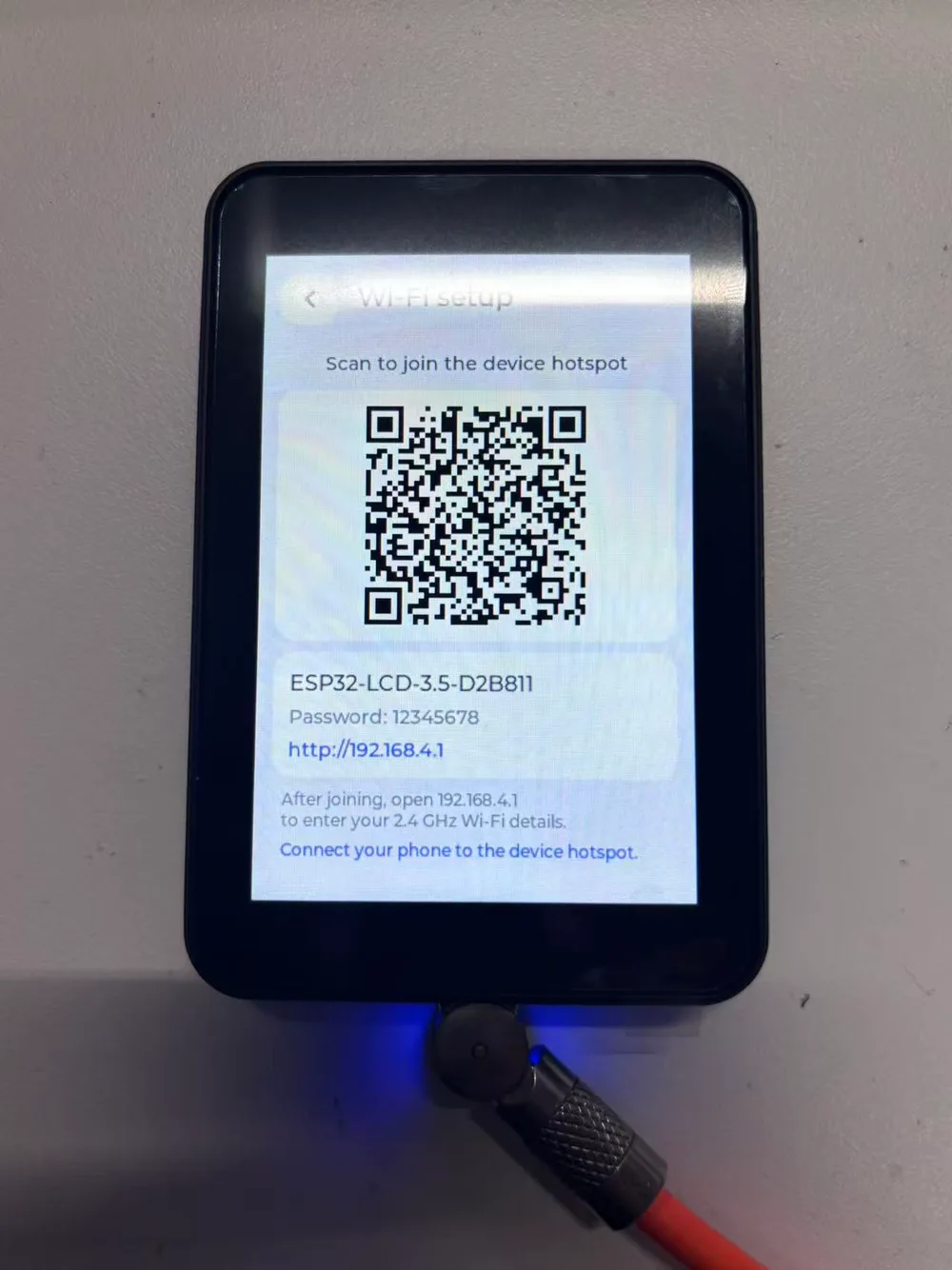

- 打开 Settings APP，进入 "Wi-Fi setup"，开发板会开启配网热点并显示二维码。
- 用手机扫描二维码，连接开发板开启的热点；也可根据屏幕显示的热点名称和密码手动连接。

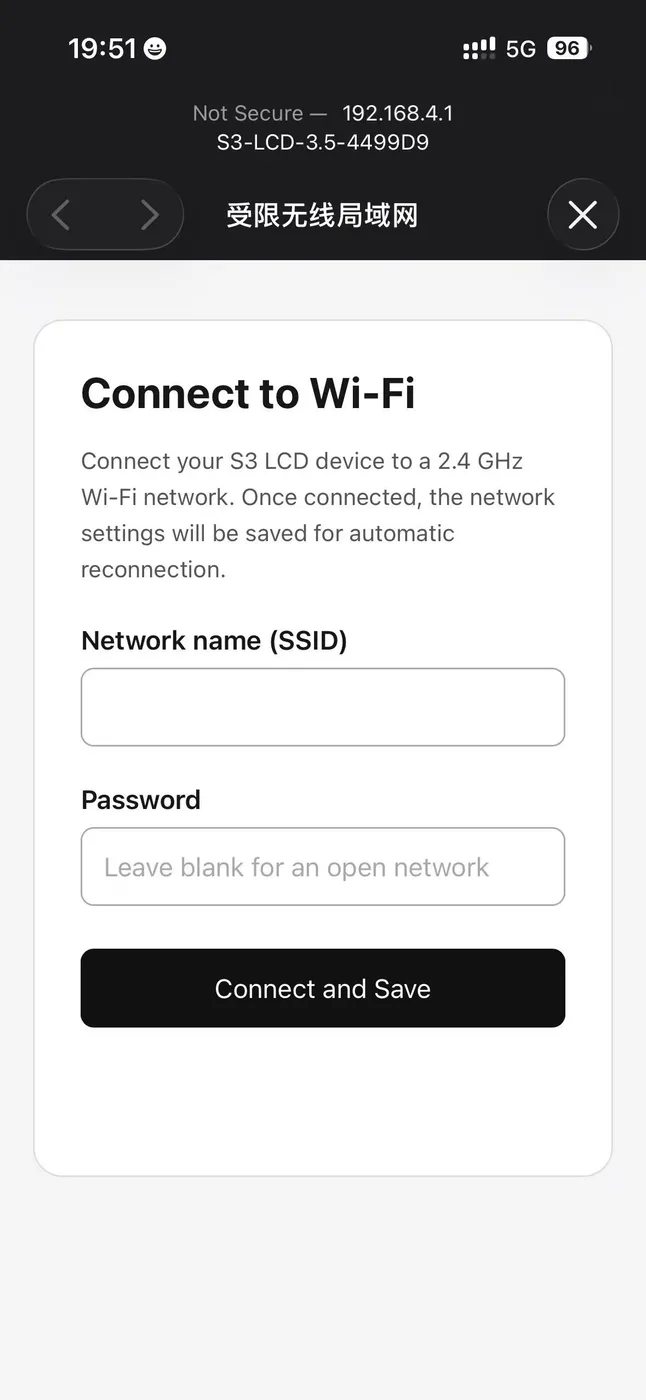

- 连接热点后，手机会尝试自动打开
http://192.168.4.1配网页面。如果没有自动跳转，请在浏览器中手动输入该地址。 - 在配网页面填写自己的 2.4 GHz Wi-Fi 名称和密码，点击 "Connect and Save"，等待连接结果。
- 连接成功后，开发板显示 "Connected! You can go back." 和 "Connected and saved."，表示已连接并保存网络配置，可返回桌面。下次上电时，开发板会优先连接保存的网络。
方法二：连接指定热点
也可在手机上开启以下指定热点，使开发板自动连接，无需通过网页填写账号：
- Wi-Fi 名称：
weather-wifi - Wi-Fi 密码：
12345678 - 频段：2.4 GHz。
热点名称和密码须与上述配置完全一致，并选择 2.4 GHz 频段。开启热点后，给开发板上电并等待连接。
已通过方法一保存其他 Wi-Fi 账号时，开发板会优先连接保存的网络；如需更换网络，可重新使用方法一配网。
联网后的显示
使用任一方法联网成功后：
- 桌面 Wi-Fi 图标更新为已连接状态。
- 等待网络校时完成，主界面顶部时间会自动同步为北京时间（UTC+8）。
- 打开 Weather APP，等待数据更新后，可查看当日深圳天气。
固件恢复
需要恢复本版出厂程序时，选择 ESP32-Touch-LCD-3.5 对应的新版完整合并固件，从 0x0 地址烧录。操作方法参见 ESP32-Touch-LCD-3.5 固件烧录教程。
完整合并固件包含引导程序、分区表、应用程序和小智语音模型。首次烧录或更新分区表时，需写入完整合并固件；仅写入应用 BIN 不会更新分区表和模型数据。
桌面操作
上电后进入 320 × 480 竖屏应用桌面，点击图标打开对应 APP。桌面顶部显示时间、Wi-Fi 及电池状态。
- 在 APP 内点击返回按钮，或从屏幕底部向上滑动返回桌面。
- 触摸测试 APP 使用界面左上角返回按钮或 BOOT 按键退出。
- 电子相册从屏幕底部向上滑动退出，左右滑动用于切换图片。
APP 示例介绍
以下图片复用相同应用界面的操作示意，设备型号和参数以 ESP32-Touch-LCD-3.5 实际显示为准。

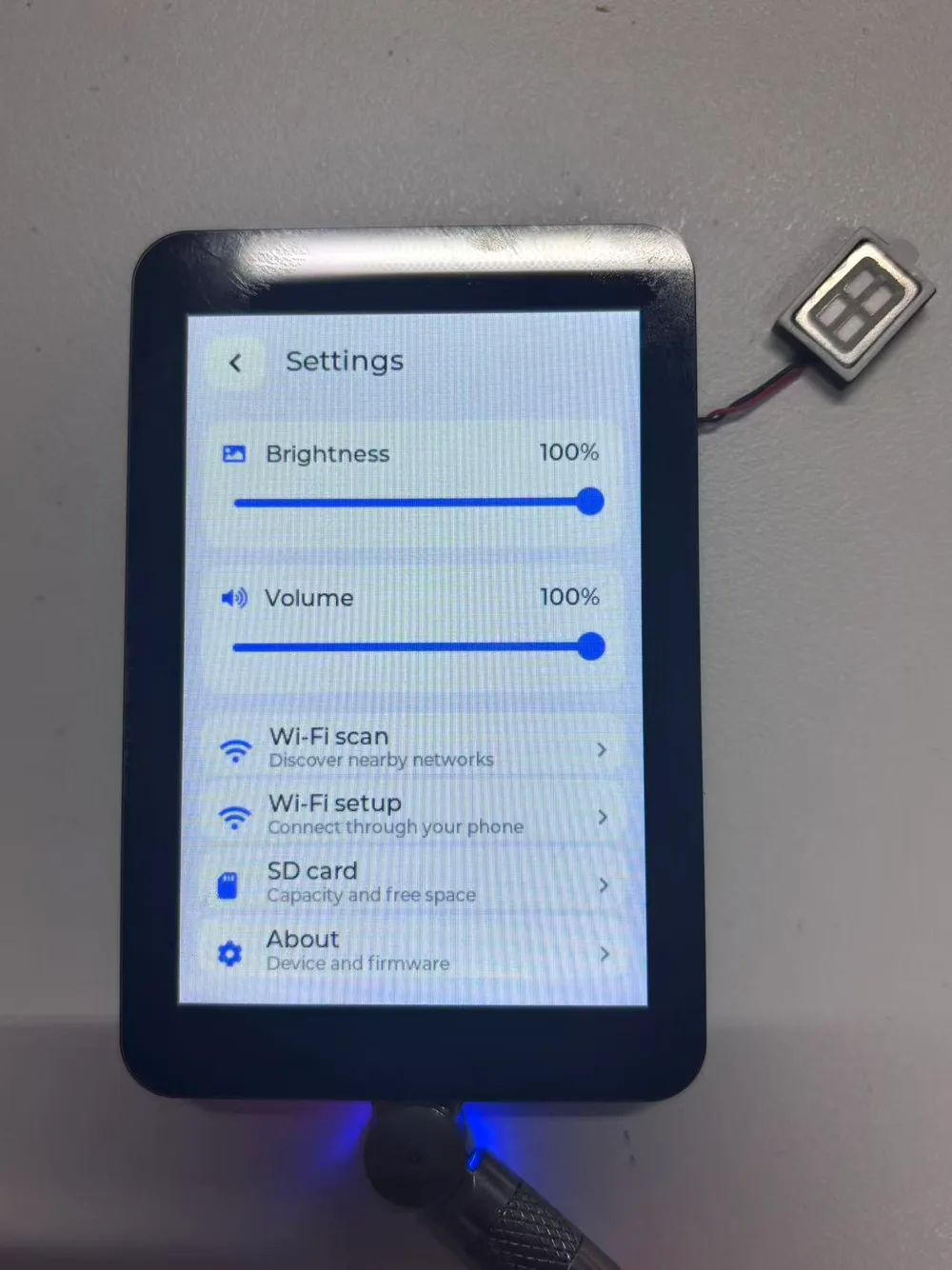

设置（Settings）
- 拖动 "Brightness" 和 "Volume" 滑条，分别调节屏幕亮度和音量。

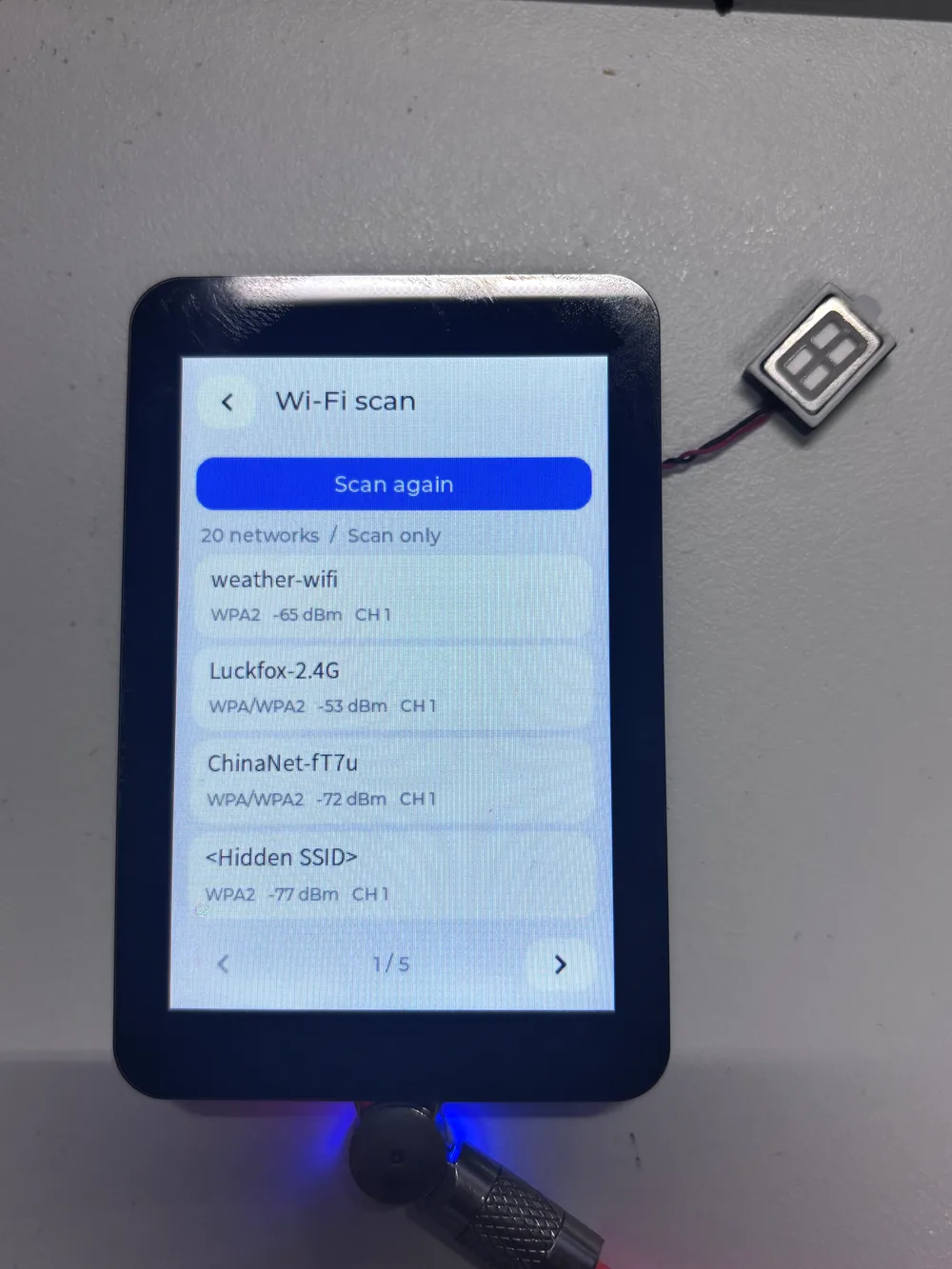

- 进入 "Wi-Fi scan" 扫描附近网络，进入 "Wi-Fi setup" 配置联网账号。
- 进入 "SD card" 查看 SD 卡容量及使用情况，点击 "Refresh" 更新信息。

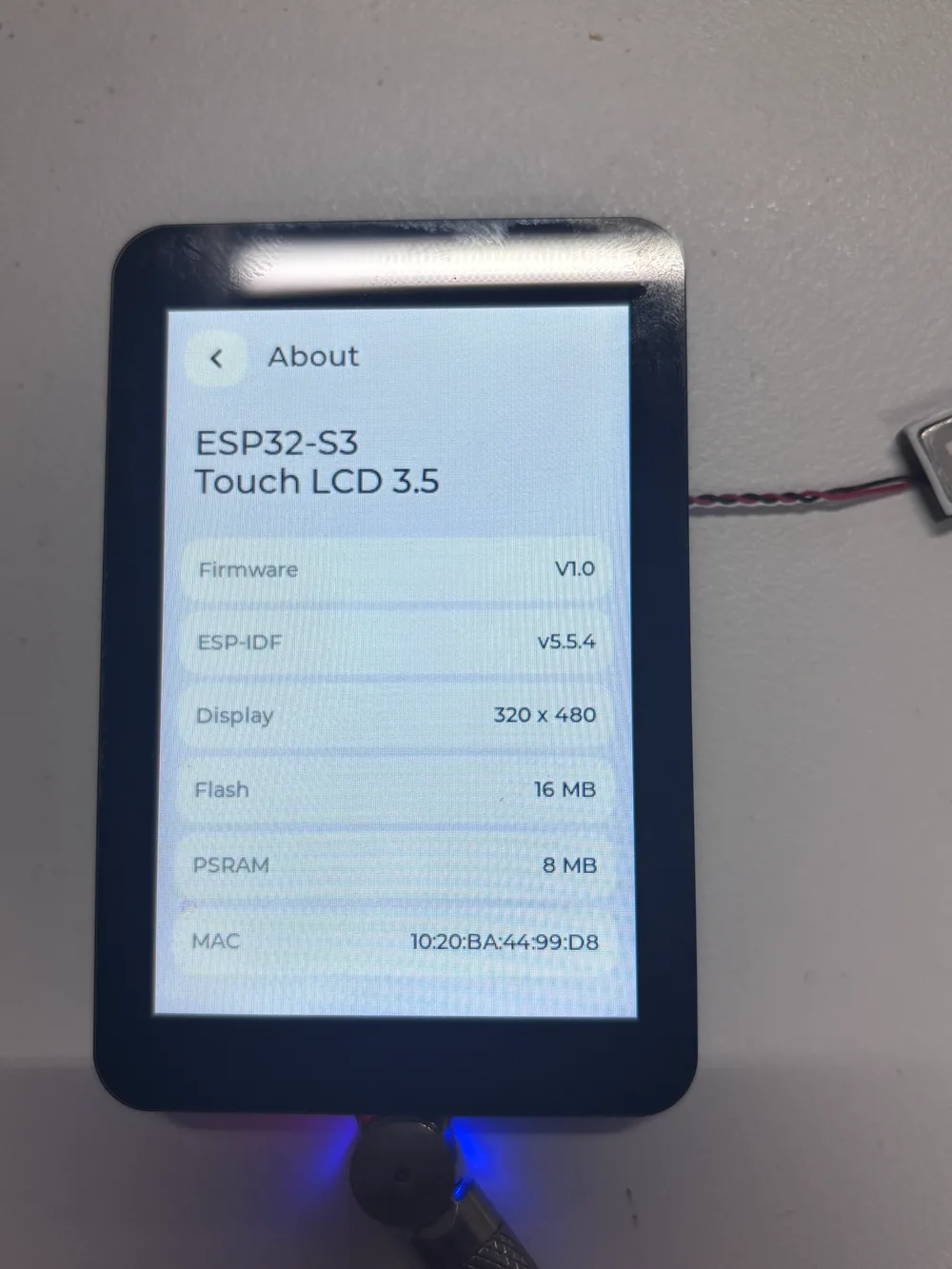

- 进入 "About" 查看设备型号、固件版本和 MAC 地址等信息。

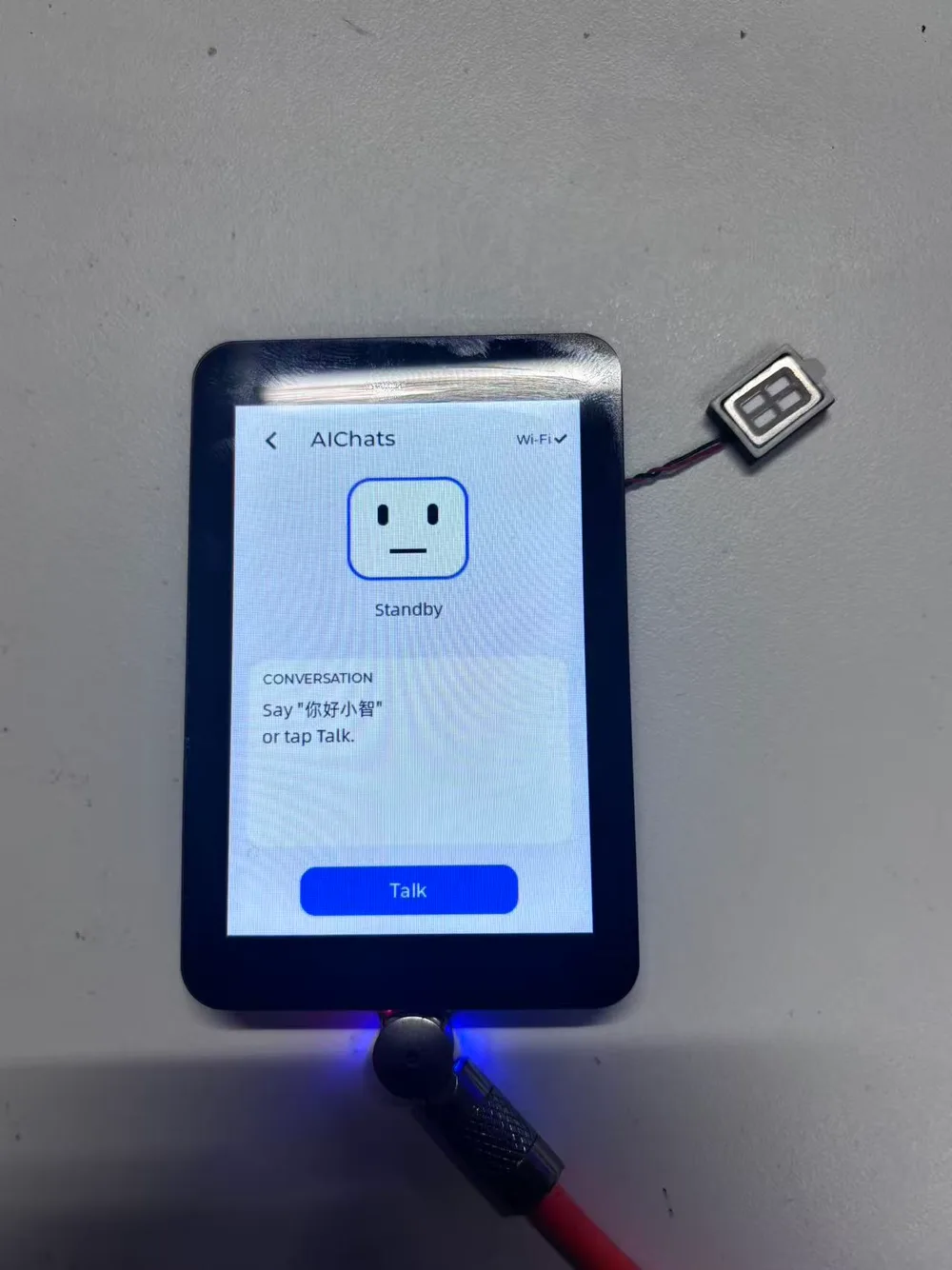

小智 AI（AIChats）
- 连接网络后打开 AIChats，首次使用时按界面提示完成设备激活。
- 激活后点击 "Talk" 开始语音对话，界面显示对话文字和表情，喇叭播放小智的回答。
- 点击 "Stop" 可停止当前对话。

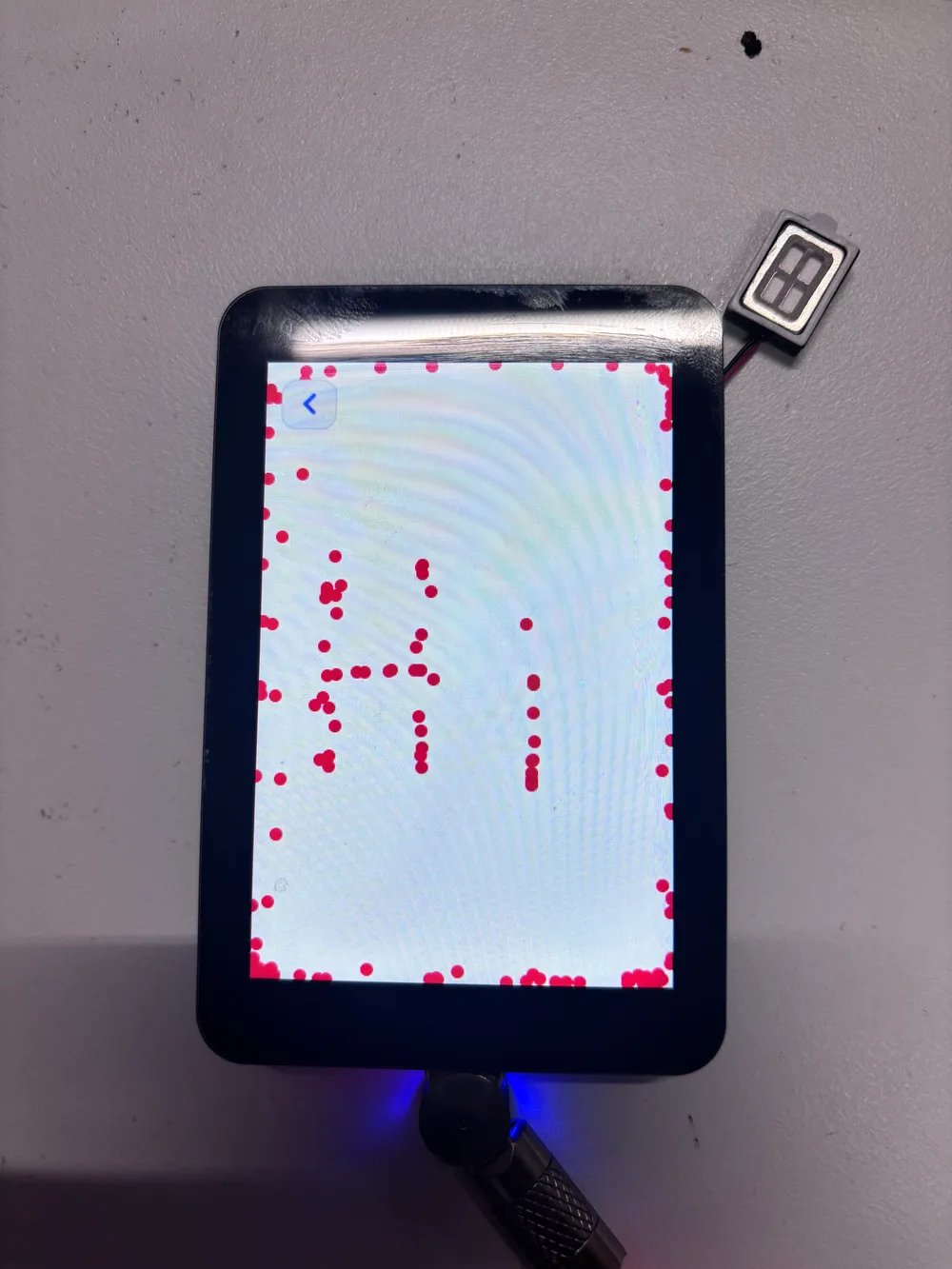

触摸测试（Touch Test）
- 在屏幕上点击或滑动，触摸位置会留下红色轨迹。
- 沿屏幕四周及四个角落滑动，可检查边缘触摸响应情况。
- 点击左上角返回按钮或按 BOOT 退出测试。
电子相册（Photos）
- 上电前插入准备好图片的 SD 卡，打开 Photos 浏览根目录
photo文件夹中的 JPG、JPEG 图片，左右滑动切换图片。 - 图片会按比例缩放至屏幕内显示。建议使用 320 × 480 分辨率的基线式 JPEG 图片，单张文件不超过 1 MB。
- 从屏幕底部向上滑动返回桌面。

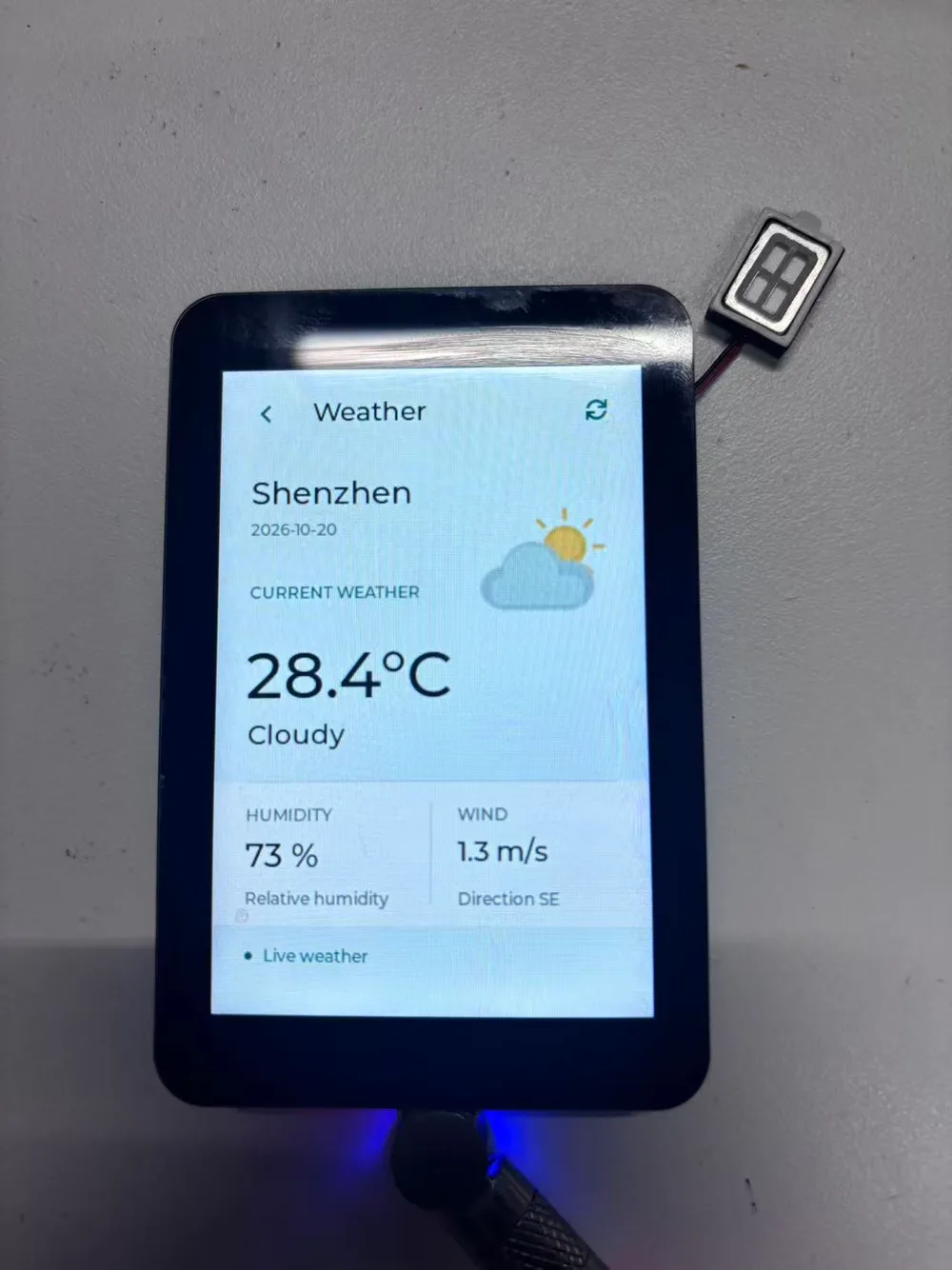

天气（Weather）
- 联网后打开 Weather，等待天气数据更新。
- 默认获取并显示深圳天气，天气界面展示对应的天气状态及气象数据。
- 本版使用预设城市配置，不会根据设备所在位置自动切换城市。

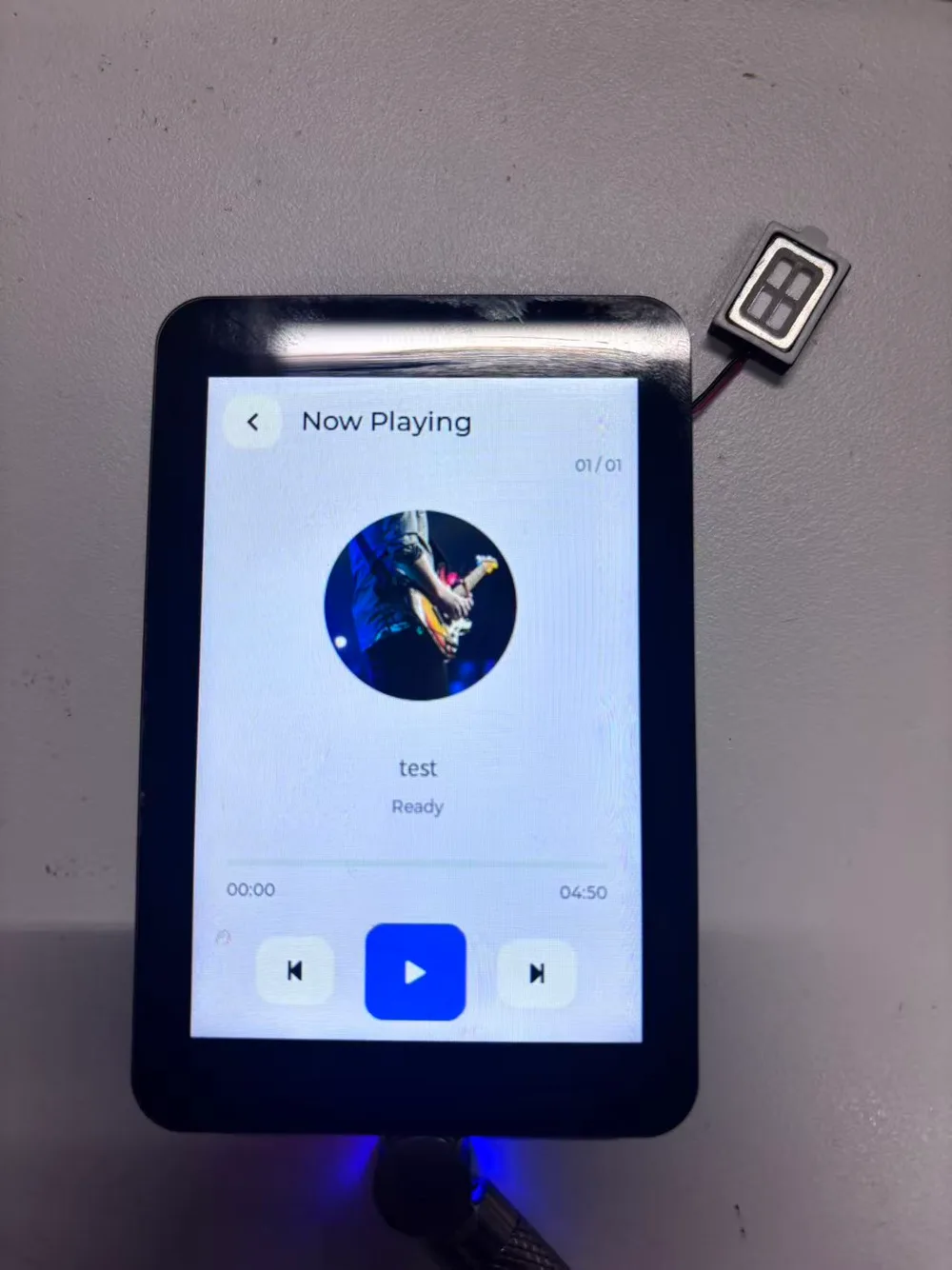

音乐播放器（Music）
- 上电前，将 MP3 文件放入 SD 卡根目录的
music文件夹，插入 SD 卡并接好喇叭；上电后打开 Music。 - 点击播放或暂停按钮控制播放，点击上一曲、下一曲按钮切换歌曲。
- 界面显示歌曲名称、播放时间及进度。播放音量可在 Settings 中调节。

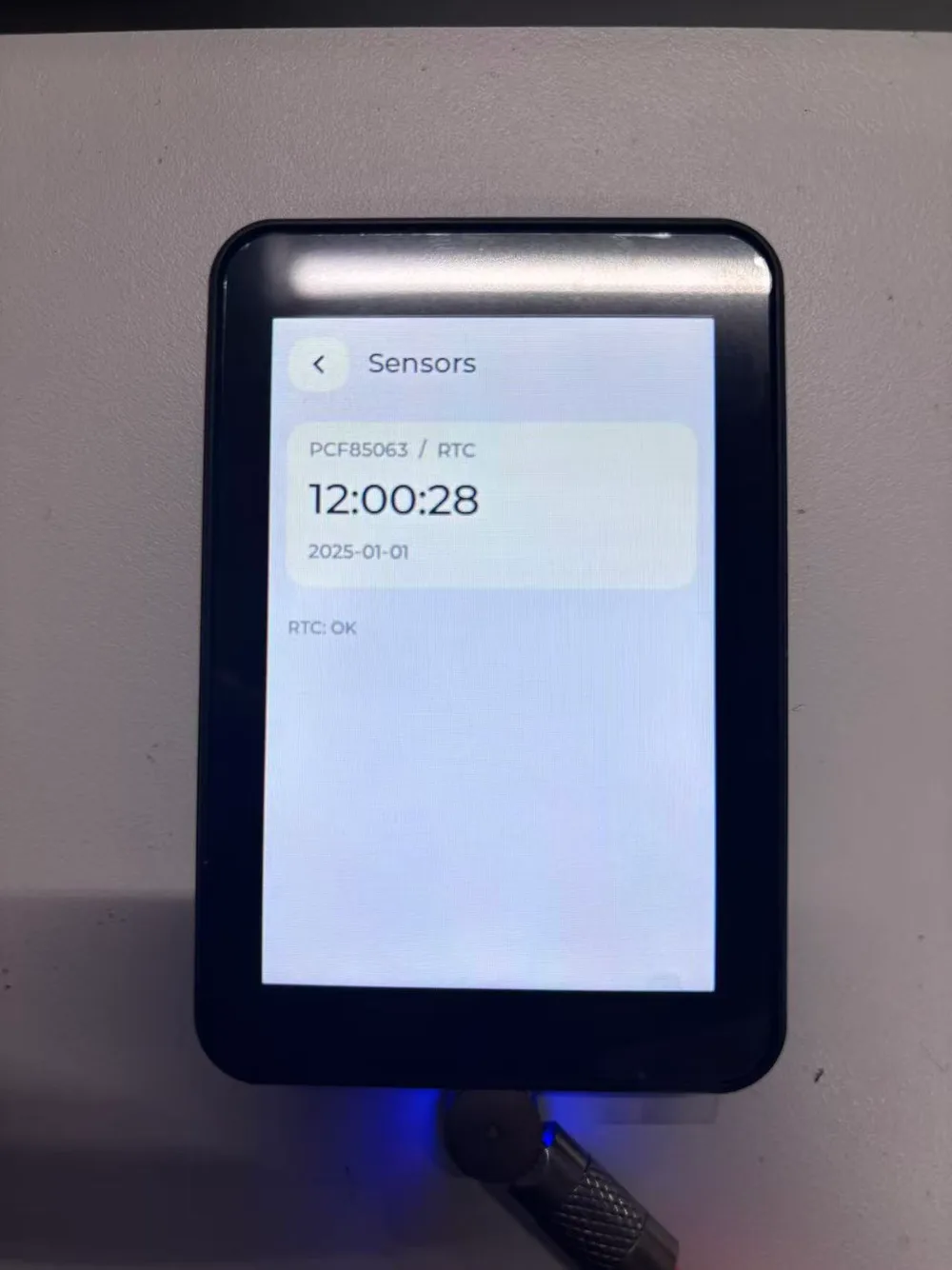

传感器（Sensor）
- 实时显示 PCF85063 实时时钟（RTC，Real-Time Clock）的日期和时间。
- 界面显示 RTC 读取状态。
- 此处显示硬件 RTC 时间，与桌面网络校时后的时间独立；联网校时不会自动修改硬件 RTC。

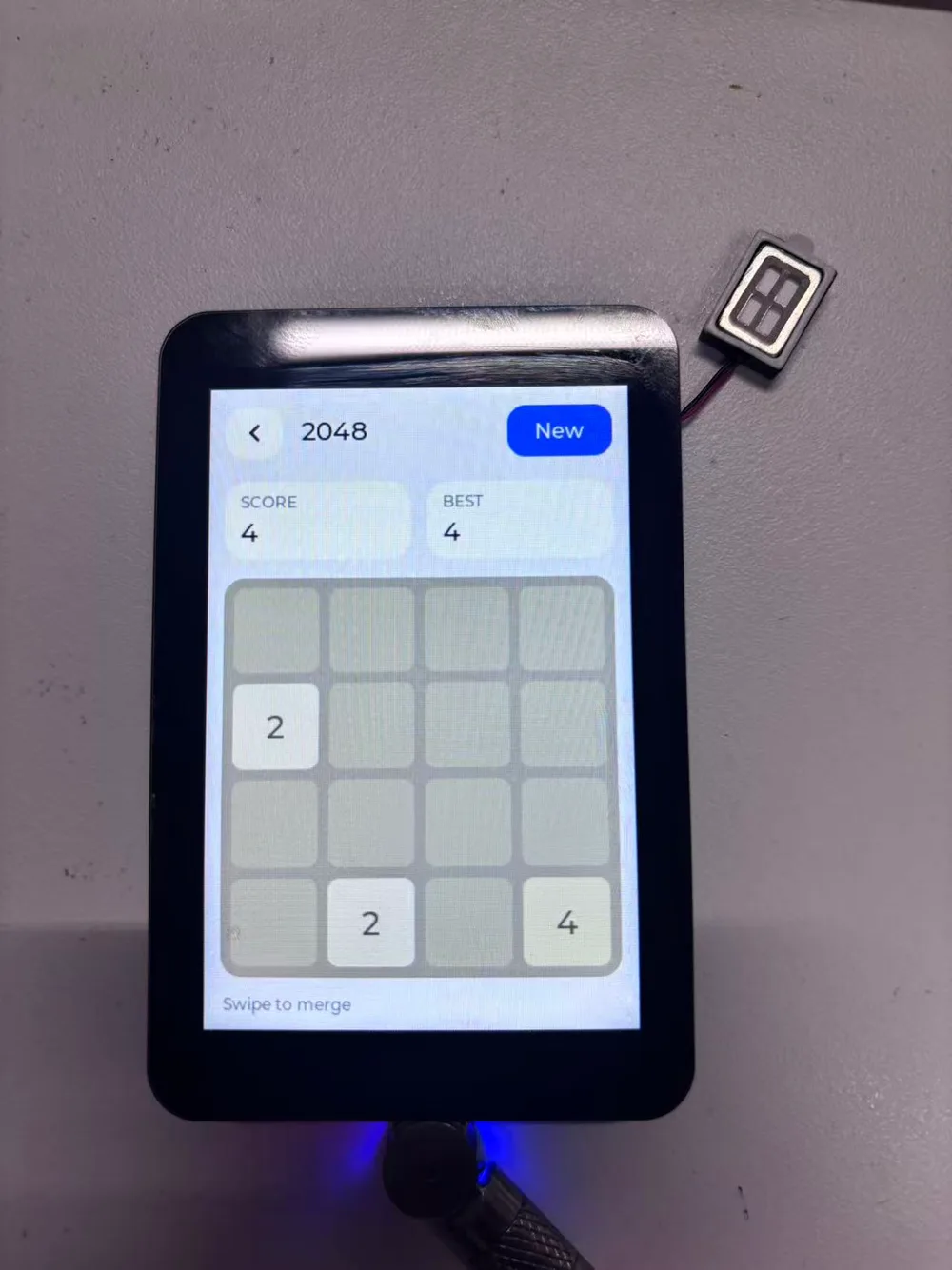

2048 小游戏（2048）
- 上下左右滑动屏幕，移动并合并数字相同的方块。
- 界面显示当前分数和最佳分数，点击 "New" 重新开始。

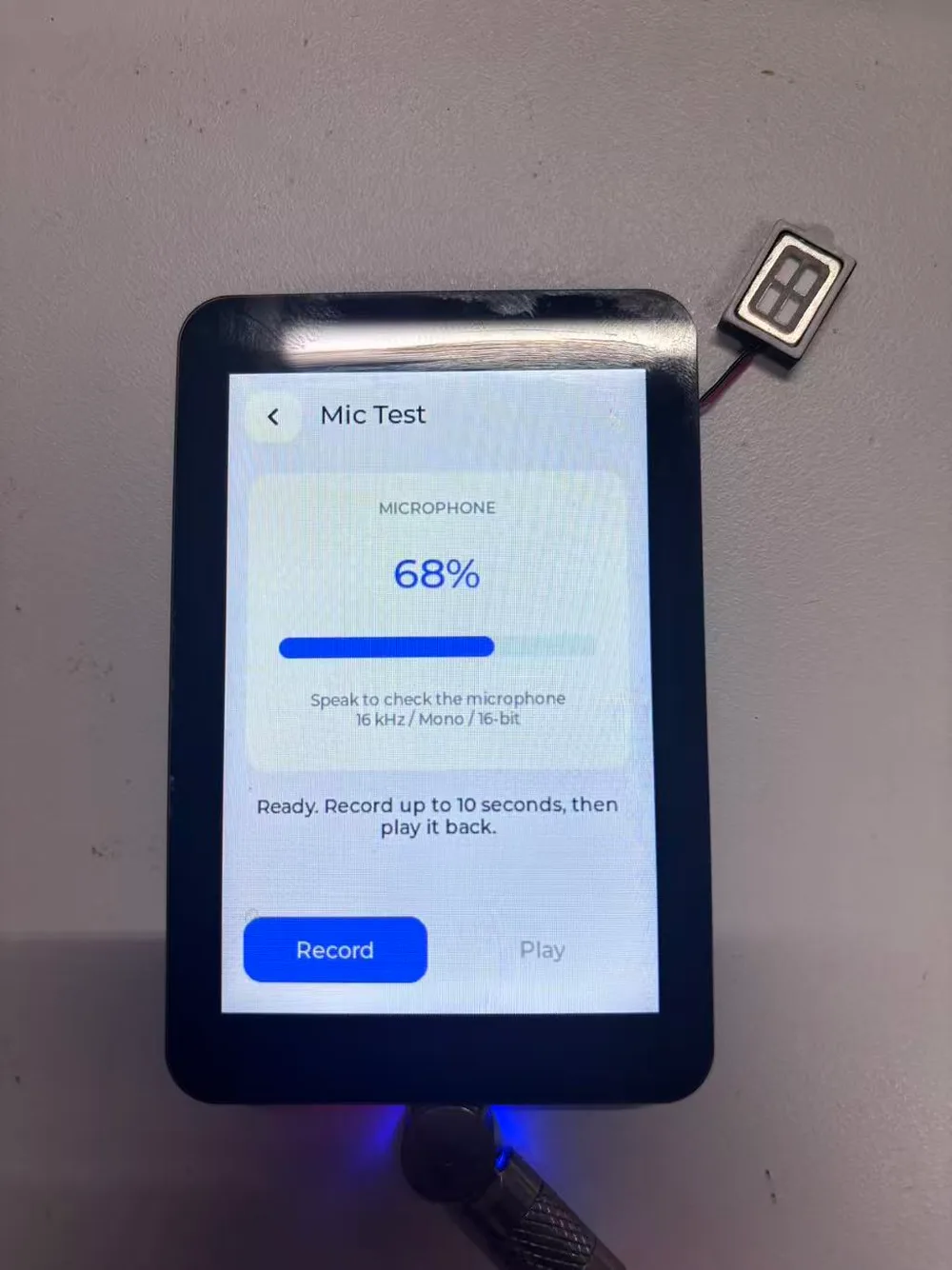

麦克风测试（Mic Test）
- 上电前插入 SD 卡并接好喇叭，上电后打开 Mic Test。
- 点击 "Record" 开始录音，单次最长 10 秒；录音期间可点击 "Stop" 提前结束。
- 录音以 WAV 格式保存至 SD 卡根目录的
recordings文件夹。 - 录音完成后点击 "Play" 回放本次录音，用于检查麦克风拾音和喇叭播放效果；回放期间可点击 "Stop" 停止。
