5.5 适配新板

需要适配新的开发板？

ESP-Claw 使用 ESP Board Manager 适配多种开发板。

下面教程仅供简单参考，如需添加其他开发板，请先参考 ESP Board Manager 文档， 将开发板适配文件存放到 application/basic_demo/boards

1. 支持的板子路径

ESP Board Manager 能够模块化自定义板子，支持将自定义板子文件放在以下三种不同的路径，为不同的部署场景提供灵活性：

1. 主板级目录: 随组件提供的内置板子，路径如 esp_board_manager/boards
2. 用户项目组件: 在项目组件中定义的自定义板子，路径如 {PROJECT_ROOT}/components/board_name，可参考: esp_board_manager/test_apps/components/test_board_e/
3. 自定义路径: 自定义位置的外部板子定义，如 esp_board_manager/test_apps/test_single_board，执行命令时需要通过 -c 参数指定路径来设置自定义路径 idf.py bmgr -c test_single_board -l（旧命令：idf.py gen-bmgr-config -c test_single_board -l）

仓库内提供了一个 常用设备的配置模板文档，便于迅速查看及获取常用设备的 yaml 配置文件：常用配置模板

注意

如果使用从组件仓库自动下载 ESP Board Manager 组件，不建议直接在主板级目录下直接创建自定义板子，避免清理组件时误删除自定义板子配置

2. 创建新板子

基于已有配置修改

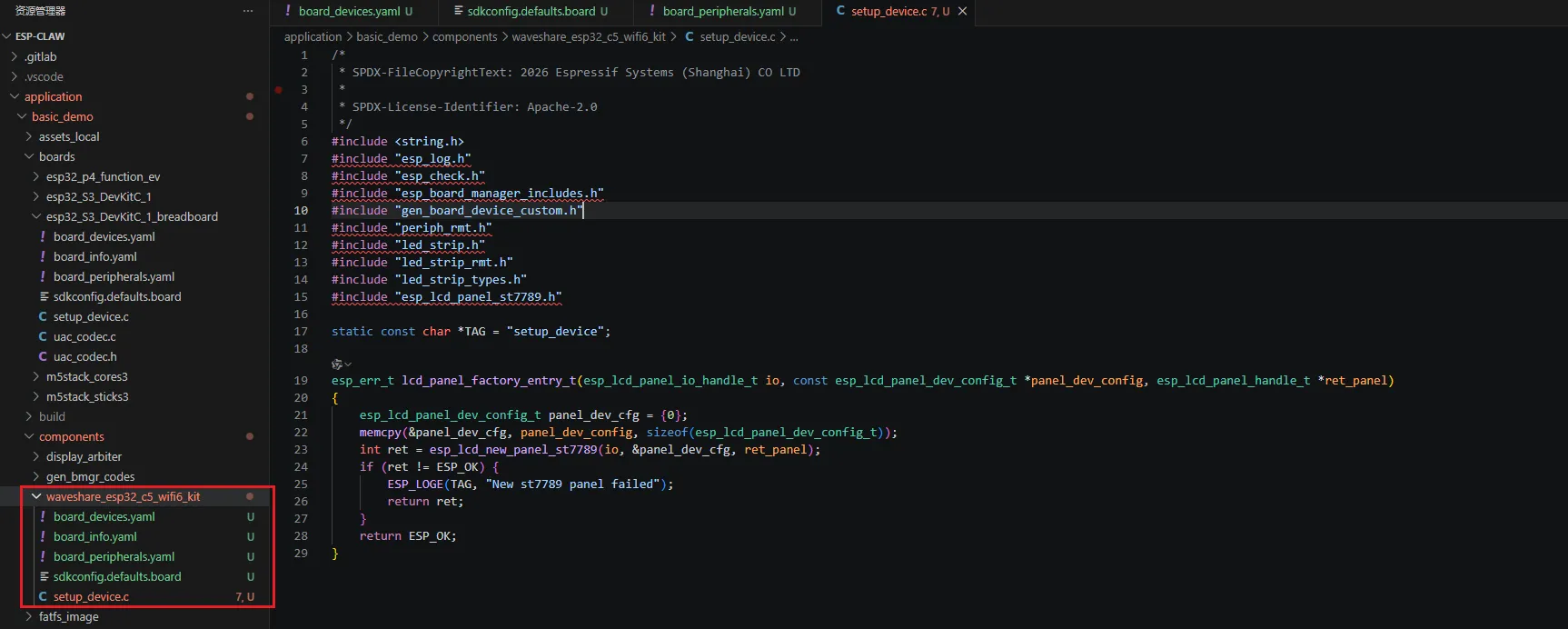

用户可以从主板级目录复制相似的板子文件到项目目录，然后根据实际使用的板子进行修改（推荐），可以参考以下内容来验证 验证和使用新板子

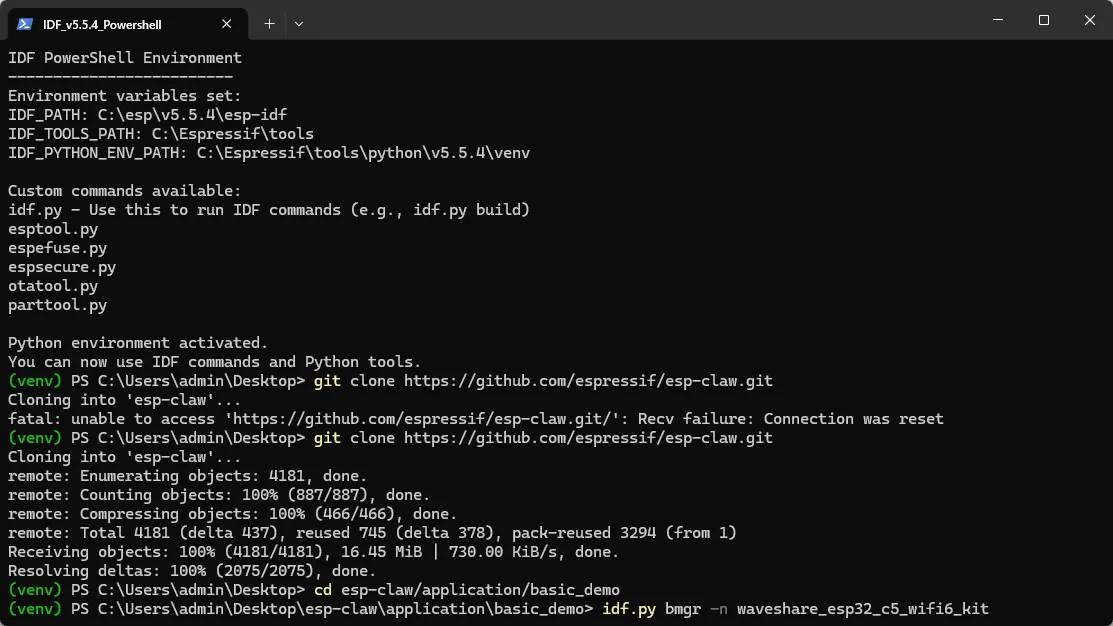

2.1 使用脚本创建

使用 ESP Board Manager 提供的脚本自动创建板子，执行脚本可以根据所选择的外设和设备，自动查找并复制 所需配置，省去手动从对应文件夹复制配置信息的步骤，使用方法如下：

执行脚本后需要根据提示依次选择 芯片、设备及外设，脚本会自动检查设备对外设的依赖关系，如果缺少外设，脚本会提示您进行补充，直到所有依赖都得到满足

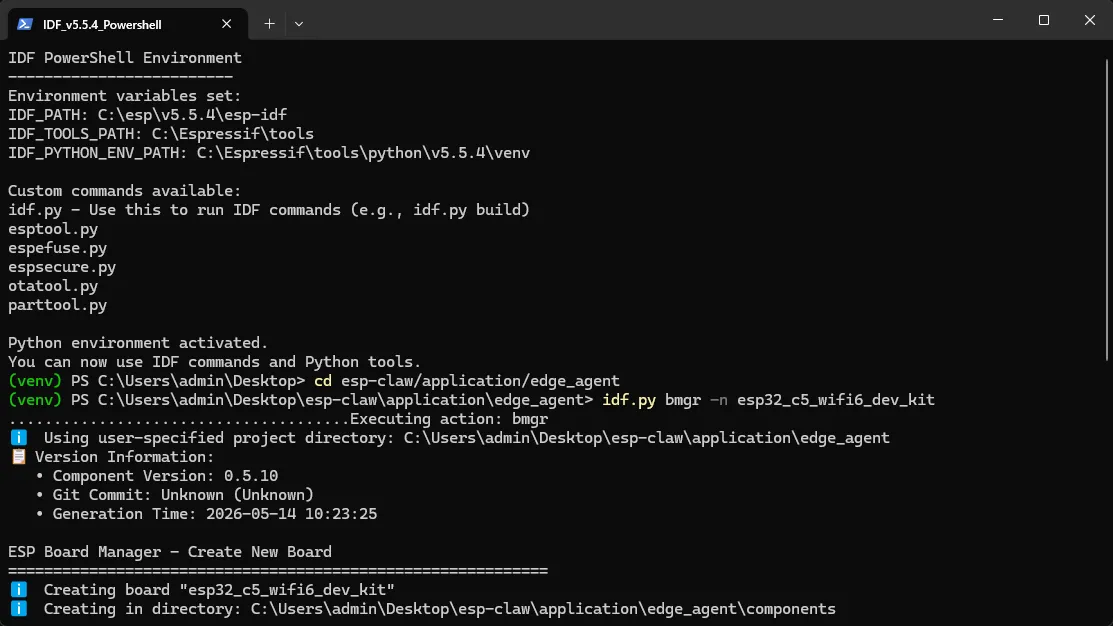

cd esp-claw/application/edge_agent

# 在默认路径创建板子(默认路径为 {PROJECT_ROOT}/components/<board_name>):
idf.py bmgr -n <board_name>

# 在自定义路径创建板子:
idf.py bmgr -n path/to/board/<board_name>

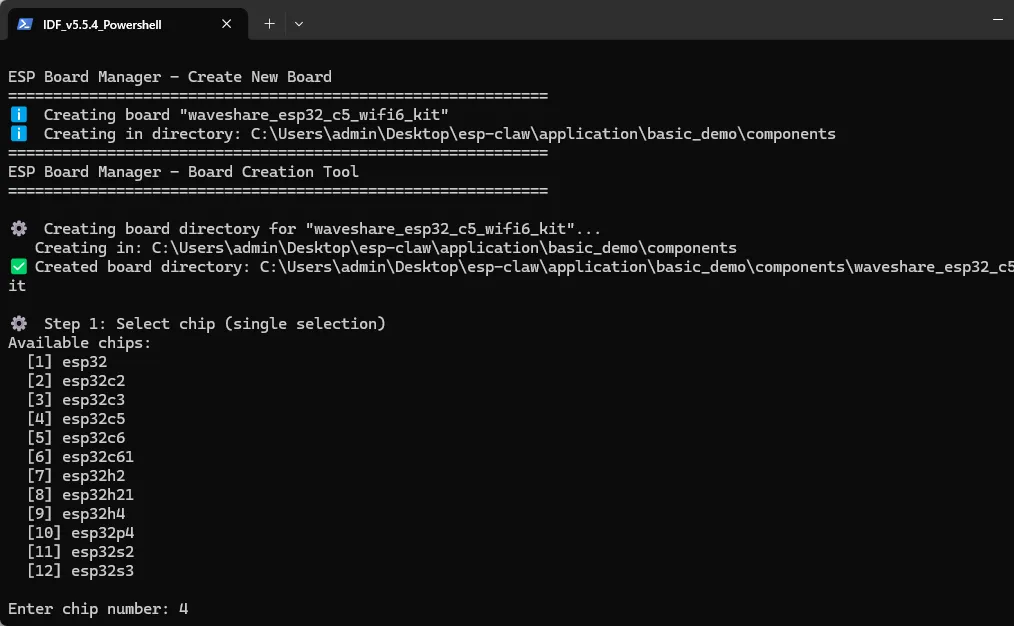

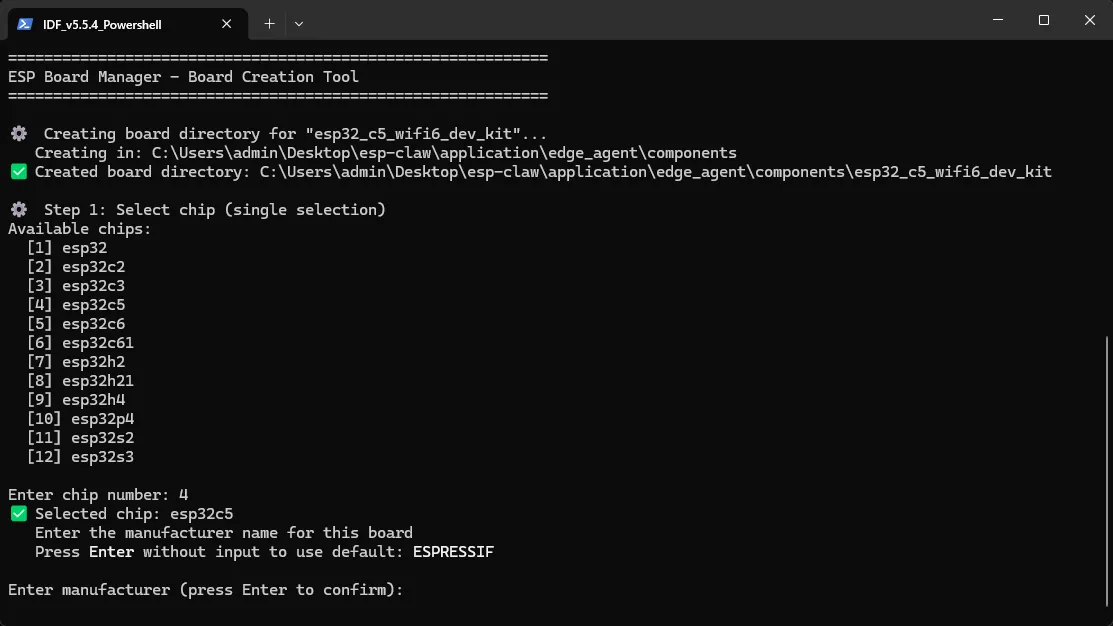

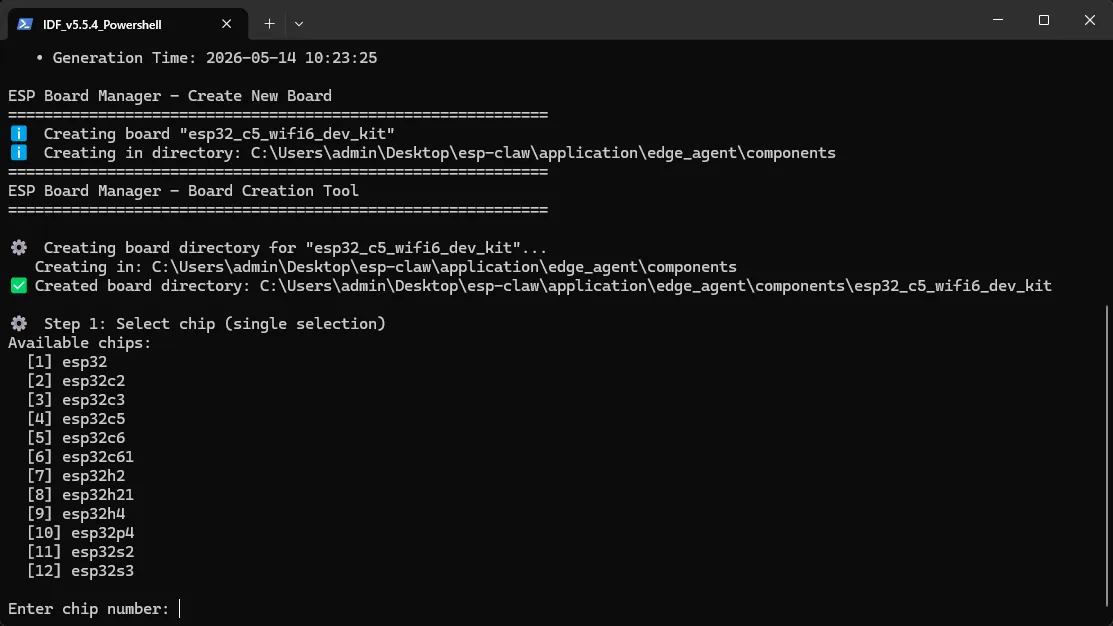

2.2 选择芯片

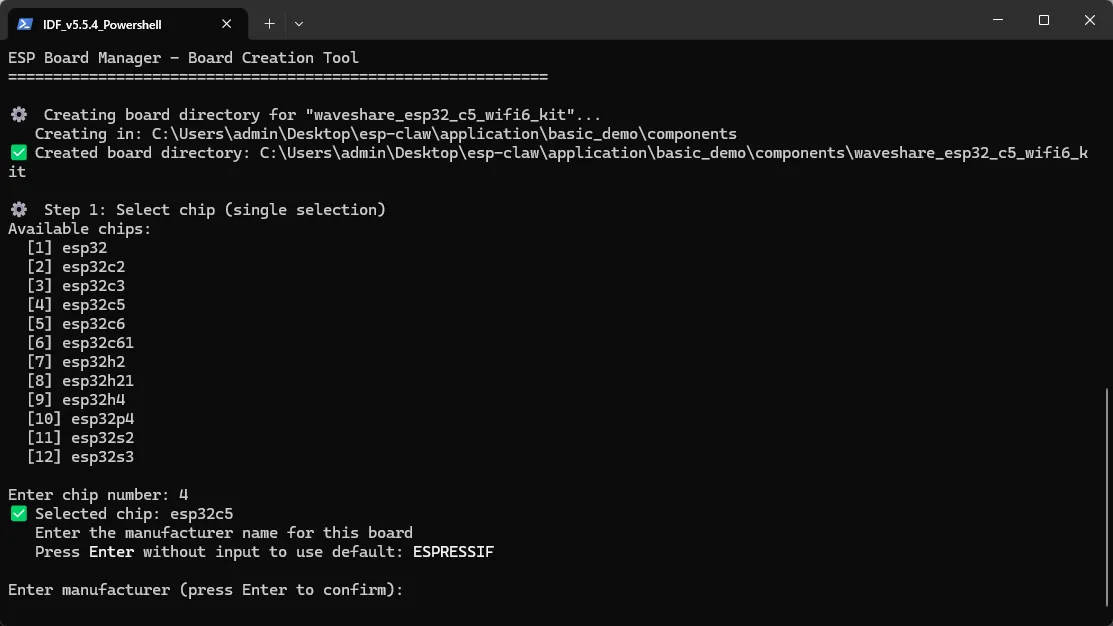

2.3 填写开发板的制造商名称

不输入内容直接按回车键，将使用默认值：乐鑫（ESPRESSIF）

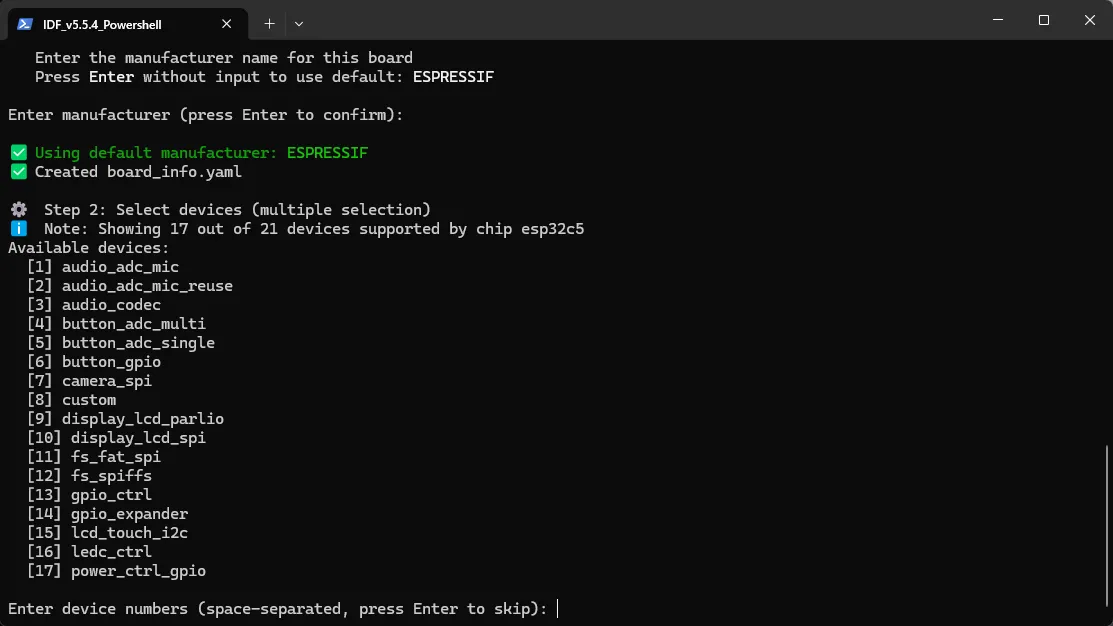

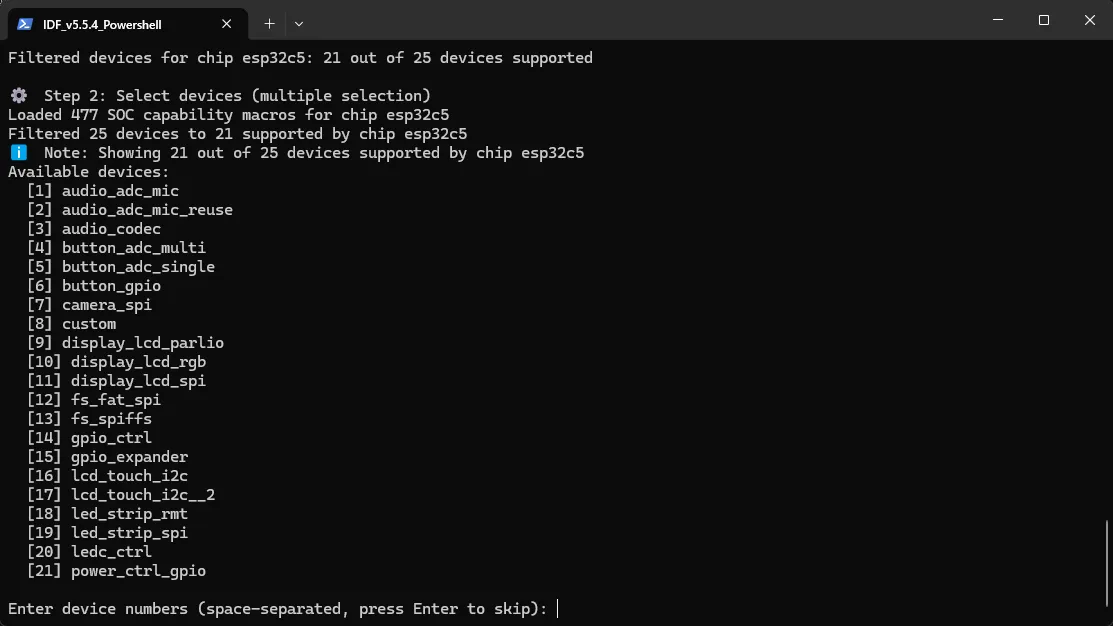

2.4 选择设备

提示

不同的芯片所支持的设备也不同

输入设备编号（以空格分隔，直接按回车跳过）

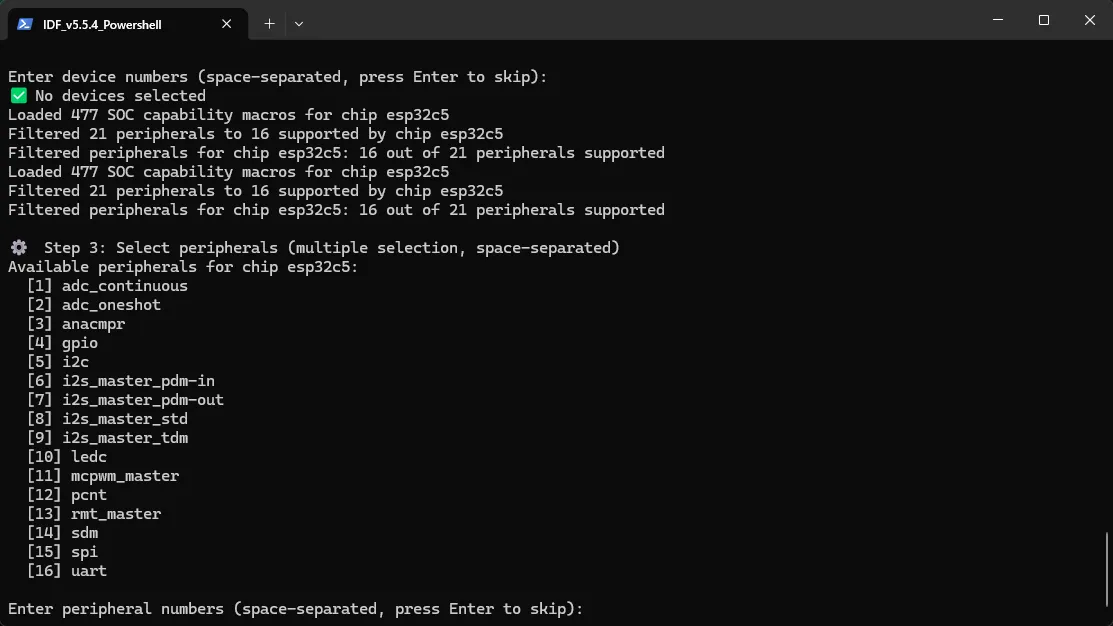

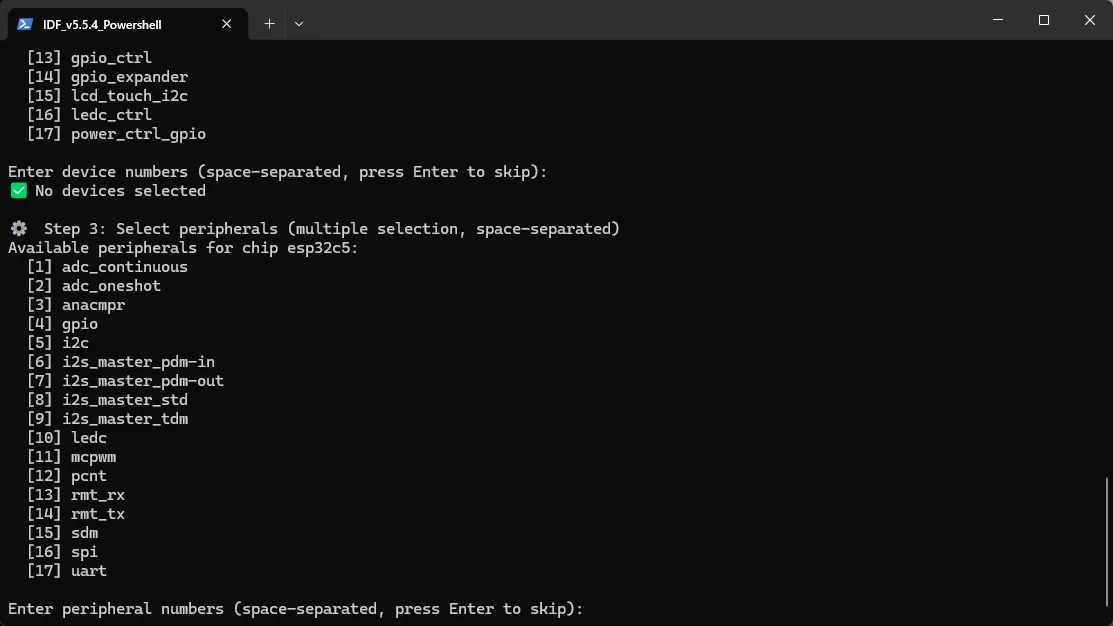

2.5 选择外设

提示

不同的芯片所支持的外设也不同

输入外设编号（以空格分隔，直接按回车跳过）

3. 检查配置文件

注意

• 进行后续操作前，需要手动 检查并修改 board_devices.yaml 和 board_peripherals.yaml 配置文件以满足实际板子的需求，重点关注有 [IO] 和 [TO_BE_CONFIRMED] 关键字的配置项
• 请检查设备及外设的名称，确保没有同名的设备或外设
• 只有芯片能够支持的设备和外设才会出现在脚本的选项中

重要

设备通过命名来查找依赖的外设，请确保设备依赖的外设均被添加到 board_peripherals.yaml 中，并且在 board_devices.yaml 的设备配置里所填写的外设 name 与 board_peripherals.yaml 中对应的 name 完全一致，并且外设命名 必须以类型作为开头

例如

# board_devices.yaml
 - name: led_green
   type: gpio_ctrl
   config:
     ...
   peripherals:
     - name: gpio_led_g

# board_peripherals.yaml
 - name: gpio_led_g
   type: gpio
   config:
     ...

提示

要了解更多的配置文件的说明，可以参考说明

提示

适配以及验证完成后，可以参考 5.2 源码烧录，来烧录验证新适配的板子。
