Arduino 使用

本章节包含以下部分，请按需阅读：

配置开发环境​

1. 安装和配置​

  • 关于Arduino的环境搭建跟基本使用，请参考这个R4链接、R3是默认安装
  • 环境搭建完成后，即可连接传感器，下载示例程序

2. 硬件配置​

  • Arduino开发板的IO电平必须为3.3V，如果使用5V的IO电平，需要经过电平转换，否则传感器会损坏
  • 使用waveshare R3/R4需要将以下的跳线帽设置成3.3V，才能使用
图片说明
Arduino UNO R3Arduino UNO R3
Arduino UNO R4Arduino UNO R4
Arduino UNO R4 WIFIArduino UNO R4 WIFI

示例程序​

硬件连接​

参考下图进行连接

图片说明

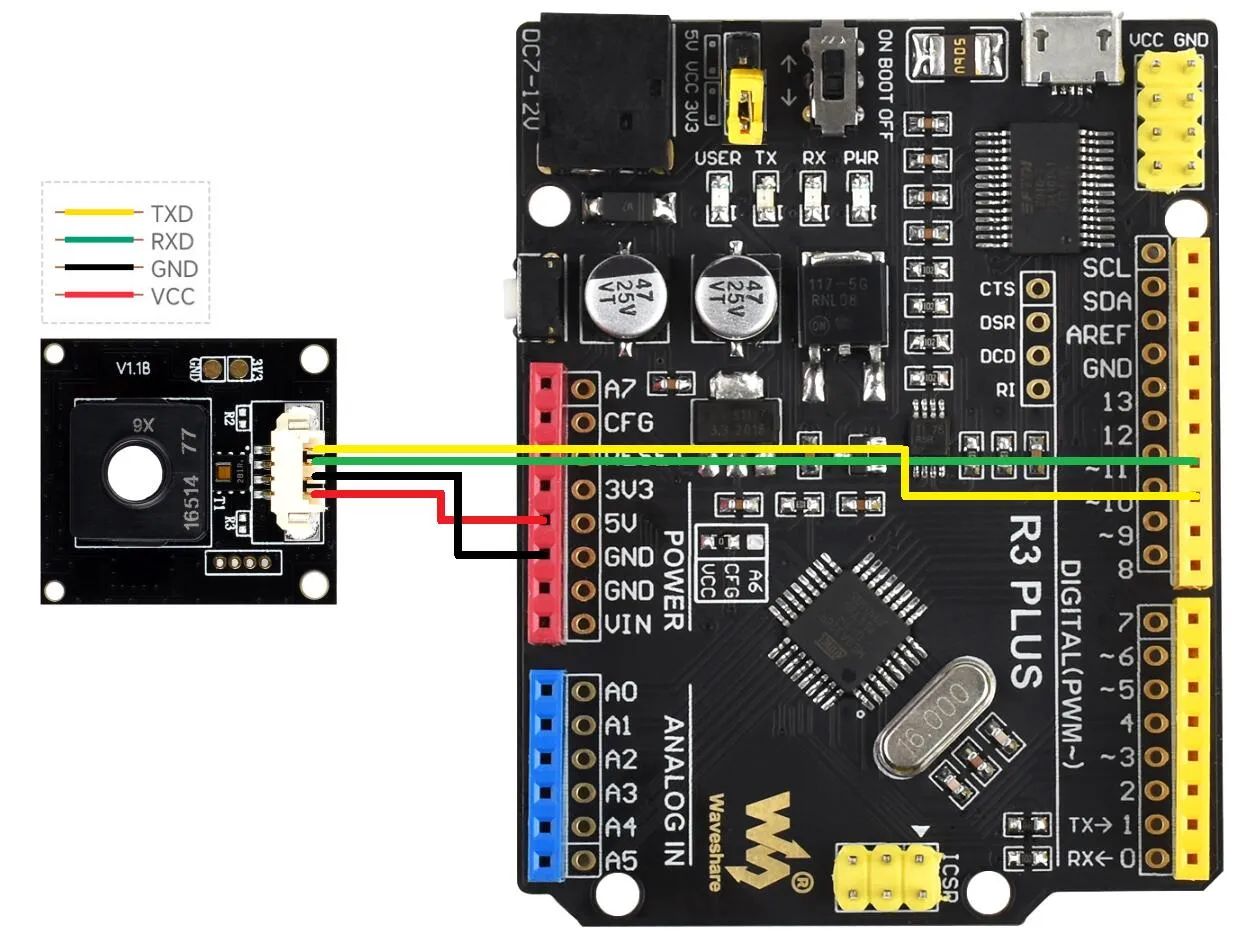

Arduino UNO R3
Arduino UNO R3

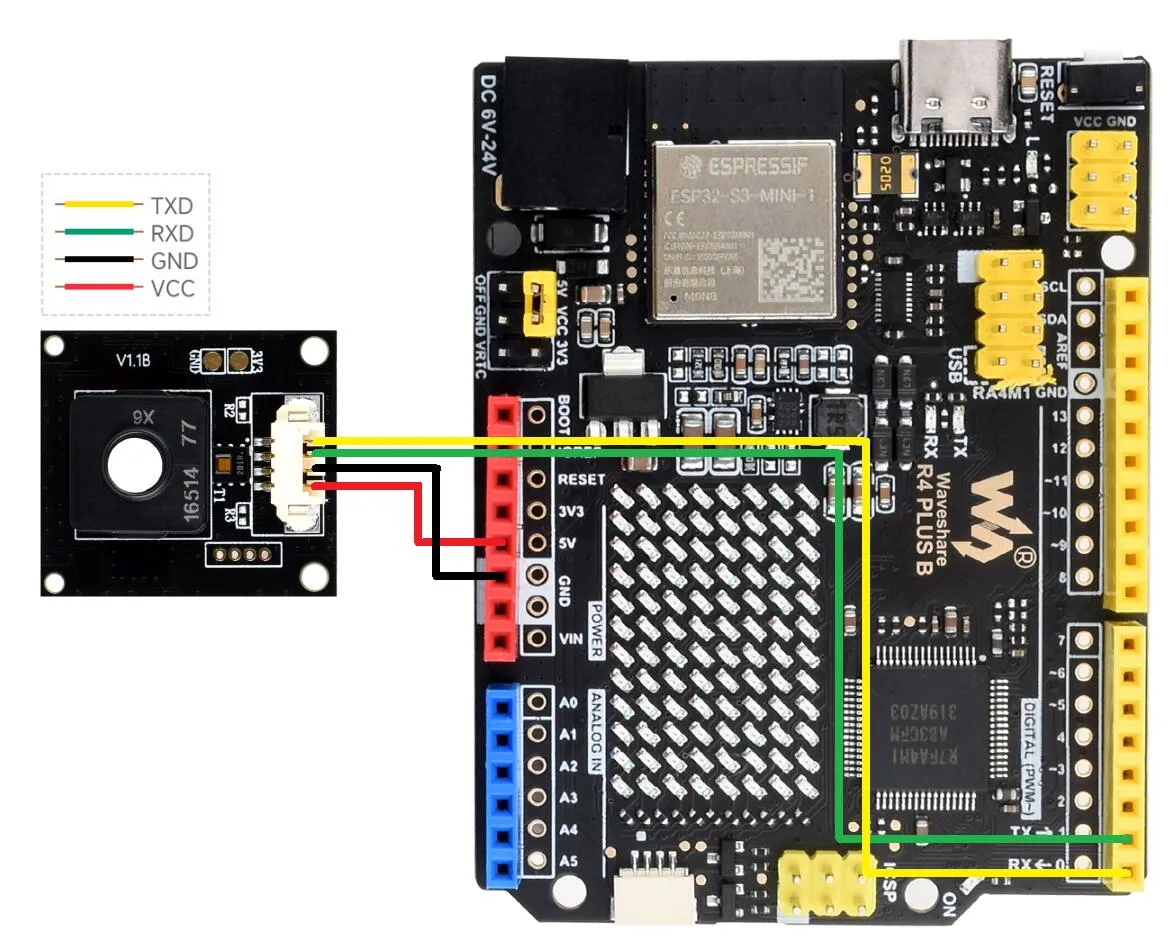

Arduino UNO R4
Arduino UNO R4

运行程序​

  • 进入到Environment-X6-Sensor\examples\arduino\environment_x6_sensor_test，双击environment_x6_sensor_test.ino文件

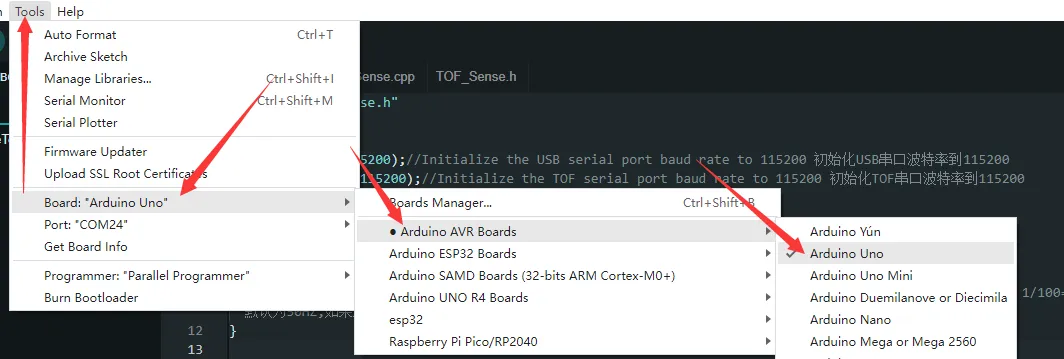

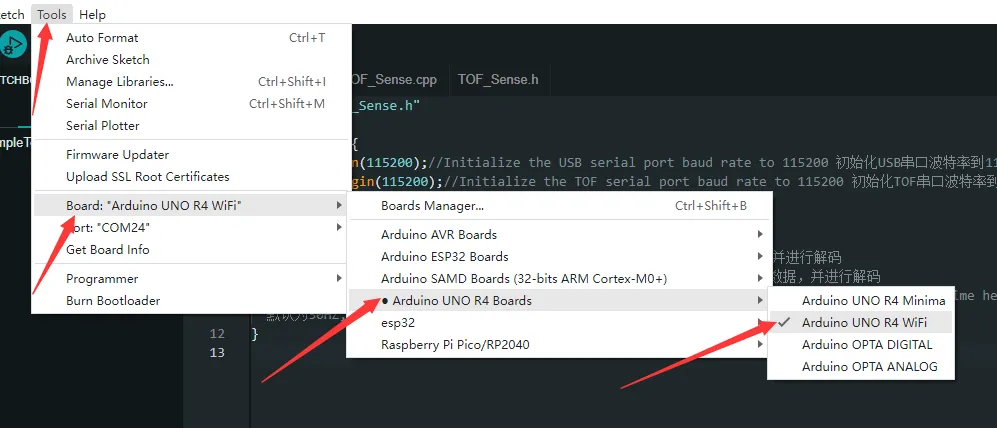

  • 选择开发板：

    图片说明
    Arduino UNO R3Arduino UNO R3
    Arduino UNO R4Arduino UNO R4

  • 选择开发板的端口，然后进行编译上传

  • 上传完成后，打开串口监测器，就会输出相关的信息。
