树莓派主板使用说明

该解串板只支持树莓派主板 5 和树莓派计算模块 5，计算模块 5 需搭配带 22pin MIPI-CSI 接口的底板使用

硬件连接​

连接树莓派主板 5

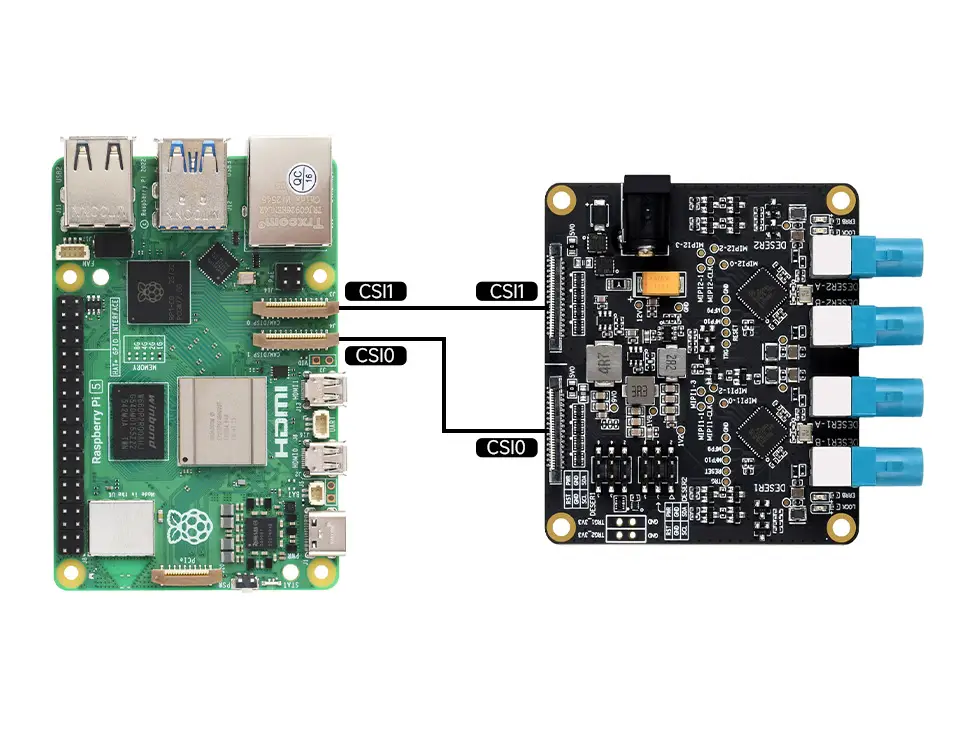

连接树莓派主板 5_2

  • 注意：在连接设备时候，需要同时给解串板和树莓派供电，为了确保供电时序正常，请先连接 GMSL 板的电源，再连接树莓派电源上电开机。插拔相机排线的时候，请断电操作。

软件配置​

  • 测试使用树莓派 2024-07-04-raspios-bookworm-arm64.xz 测试使用的官方镜像。

  • 烧录镜像文件并启动树莓派

    • 将下载的镜像包解压出 .img 镜像文件
    • 使用 树莓派 Imager 烧录器 或者 balenEtcher 软件 将镜像文件烧录到 TF 卡上。
    • 将烧录好镜像的 TF 卡插入树莓派主板，连接好硬件后上电启动

  • 打开树莓派 Terminal 终端，使用指令下载并解压驱动包

    wget https://files.waveshare.com/wiki/GMSL-Module-Board-4CH-A/gmsl-module-board-4ch-a.zip
    unzip gmsl-module-board-4ch-a.zip

  • 安装驱动

    • 使用功能 cd 指令进入驱动包目录

      cd gmsl-module-board-4ch-a/

    • 复制设备树文件到 /boot/formware/overlays 目录：

      sudo cp bin/6.6.31+rpt-rpi-2712/dtbo/max9296.dtbo /boot/firmware/overlays/

    • 复制驱动文件

      • 请使用建议的系统版本。

          sudo cp bin/6.6.31+rpt-rpi-2712/ko/max9296.ko /lib/modules/6.6.31+rpt-rpi-2712/

  • 配置 /boot/firmware/config.txt 文件

    • 编辑文件

      sudo nano /boot/firmware/config.txt

    • 根据连接接口，将以下设置语句根据使用情况写入文件的末尾。

      dtoverlay=max9296,sensor-type=ISX031_MAX96717_2CH
      dtoverlay=max9296,cam0,sensor-type=ISX031_MAX96717_2CH
      #dtoverlay=max9296,sensor-type=ISX031_MAX96717_1CH
      #dtoverlay=max9296,cam0,sensor-type=ISX031_MAX96717_1CH

    • 配置语句中， 默认使用 csi1 接口， 如果在连接硬件的时候使用 csi0 接口，需要添加 cam0 参数。 sensor-type=ISX031_MAX96717_2CH 设置相机类型， 其中 2CH 表示接入两路相机， 1CH 表示接入一路相机。以上的示例表示接入 4 路 ISX031 相机

  • 设置好后保存文件并重启系统 sudo reboot

  • 重启系统后，加载驱动

    sudo depmod
    sudo modprobe max9296

快速测试

  • 安装 gstreamer1.0 工具

    sudo apt install gstreamer1.0-tools -y

  • 配置 CSI 和 CFE 驱动管道连接。

    • 设置脚本运行权限

      cd ~/gmsl-module-board-4ch-a/
      sudo chmod a+x script/*

    • 配置管道：

      ./script/aili_run_camera.sh all 1920 1536 2ch

    • 配置管道使用脚 ./aili_run_camera.sh csi_channel width hight deserdes_channel 指令，其中 csi_channel 设置接入的 csi 接口，其中 all 表示同时使用 csi0 和 csi1, csi0 表示使用 csi0 接口， csi1 表示使用 csi1, width 和 height 表示相机的分辨率， deserdes_channel 表示使用的通道数， 如果使用 1ch 默认使用 LINKA 通道， 2ch 表示同时使用两个通道

  • 运行预览脚本预览窗口

    ./script/aili_review_camera.sh all 1920 1536 2ch
    • 注意预览脚本要和链路配置相同。

  • 脚本预览成功后，会显示预览窗口，多个窗口同时预览时，会被叠加，可以手动拖动窗口查看。
